10KV電力調試工作主要儀器
時間：2021-03-16
10KV電力調試工作主要儀器
注意：
進行同期試驗測試時，開始應按下同期裝置的啟動按鈕。試驗前請查找裝置上的同期啟動信號輸入端子，引出兩根線。開始試驗后，先短接它們以啟動同期裝置。另外，有些同期裝置能設置同期時間，試驗期間，如果同期過程超過該時間，裝置將閉鎖本次同期合閘，同時發告警信號。此時應再次按下同期啟動按鈕或短接上述兩根線以再次啟動同期。
該部分功能是傳統電位差法檢定電壓互感器
10KV電力調試工作主要儀器檢定電壓互感器時需要另外配置負荷箱、調壓器、標準電壓互感器以及升壓器，檢定時請參照電壓互感器誤差測試接線圖進行接線，如若需要其他測試接線方法，請參閱JJG1021-2007《電力互感器》檢定規程。
注意：中試控股測試中請注意安全接地，同時接線完畢后請緩慢升電壓大致為額定工作電壓的5％～10%來判斷接線是否有誤。測試過程中請遵循安全規范，同時做到緩慢升壓、快速降壓的原則。

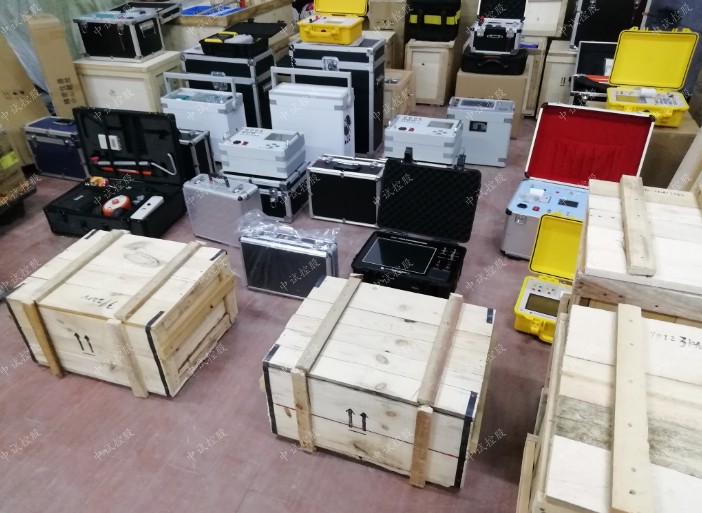

ZS系列10KV電力調試工作主要儀器
一、高壓發生設備
1、直流高壓發生器
2、工頻耐壓試驗裝置
3、變頻串聯諧振試驗成套裝置
二、電氣測量儀器
1、回路電阻測試儀
2、三相繼電保護測試儀
3、互感器伏安特性測試儀
4、接地電阻測試儀
5、變壓器直流電阻測試儀
6、變壓器變比測試儀
7、斷路器動特性測試儀
三、常用儀器儀表
1、兆歐表
2、兆歐表
3、數字式雙鉗相位伏安表
10KV電力調試工作主要儀器電壓互感器和電流互感器在作用原理上有什么區別
主要區別是正常運行時工作狀態很不相同，表現為：
1)電流互感器二次可以短路，但不得開路；電壓互感器二次可以開路，但不得短路；
2)相對于二次側的負荷來說，電壓互感器的一次內阻抗較小以至可以忽略，中試控股可以認為電壓互感器是一個電壓源；而電流互感器的一次卻內阻很大，以至可以認為是一個內阻無QIONG大的電流源。
3)電壓互感器正常工作時的磁通密度接近飽和值，故障時磁通密度下降；電流互感器正常工作時磁通密度很低，而短路時由于一次側短路電流變得很大，使磁通密度大大增加，有時甚至遠遠超過飽和值
增值服務
- 三年質保,一年包換,三個月試用
