開關檢測設備中高壓開關特性測試儀如何使用？

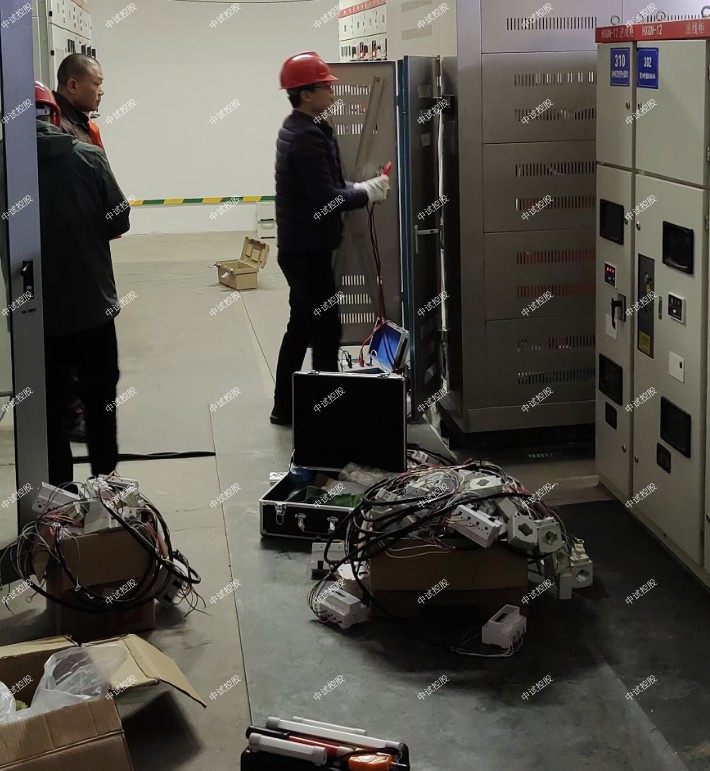

高壓開關測試儀設置測試設備
①速度定義：儀器已經固化了10種速度定義（注：此10種定義可以根據需要用PC機對儀器重新定義并固化），根據開關型號不同，選取相應的定義。如果找不到相應的定義，則一般取“合前分后10ms”測出“時間－行程特性曲線”再在曲線上進行相應分析得到相應速度值。
②傳感器安裝：根據測速傳感器安裝位置不同，選取相別。如果是三相聯動機構，一般選在“A”相。
③測試時長：指內部電源輸出操作電壓的時間長度。
250ms：一般開關的單分、單合試驗，選250ms時長;
500ms：一般開關“合－分”或“分－合”操作時，選500ms時長;
1000ms：老式的發電機出口開關如SN4-10G、SN-20G的合閘時間一般大于500ms，做此種開關的單合、單分試驗時，選1000ms時長;
2000ms：開關做“分－合－分”操作時，選2000ms時長;
4000ms：開關做“合－分－合－分”操作時，選4000ms時長;
進行儀器內部操作電壓校驗時，選4000ms時長。

④觸發方式：
內觸發：用儀器內部直流電源進行分、合閘操作;
外觸發：儀器內部直流電源不工作，用現場電源（交流直流均可）操作開關動作。儀器做合（分）閘時，儀器的“外觸發”接線直接并接到合（分）閘線圈上，開關動作時，儀器從線圈上取電壓信號作計時起點。
⑤傳感器：有通用、旋轉和直線傳感器三個選項，根據所用的傳感器進行相應設定即可。
⑥速度測試：如現場不是行程試驗，將此項關閉，可以縮短試驗時間，減輕試驗強度。
⑦行程測試：用直線傳感器測速時，將此項開啟，能測得開關行程值;用通用和旋轉傳感器測速時，將此項關閉。
⑧開關行程：用旋轉傳感器和通用傳感器測速時，輸入開關的總行程值。用直線傳感器測速及行程時，輸入傳感器的標注行程值。
⑨測試電壓：根據現場需要設定開關的操作電壓。

1.控制作用。根據電力系統運行的需要，將部分或全部電氣設備，以及部分或全部線路投入或退出運行。

2.保護作用。當電力系統某一部分發生故障時，它和保護裝置、自動裝置相配合，將該故障部分從系統中迅速切除，減少停電范圍，防止事故擴大，保護系統中各類電氣設備不受損壞，保證系統無故障部分安全運行。

按照介質不同，高壓開關可分為油斷路器（多油斷路器、少油斷路器）、六氟化硫斷路器（SF6斷路器）、真空斷路器、壓縮空氣斷路器等。

高壓開關機械特性測試儀能夠準確地測量出各種電壓等級的少油、多油、真空、六氟化硫等高壓斷路器合（分）閘順序、合（分）閘Zui大時間、三相不同期、同相不同期、合（分）閘時間、動作時間、彈跳時間、彈跳次數、彈跳幅、行程、開距、超行程、過行程、剛合（分）速度、Zui大速度、平均速度、金短時間、無流時間、電流波形曲線(動態)、時間行程速度動態曲線(ms)、時間行程速度動態曲線(mm)等機械動特性參數。
打開電源，按、鍵，電子調節液晶對比度，直到顯示效果最佳。按鍵，儀器進入菜單操作界面。
　　屏幕上方為儀器操作主菜單，從左到右依次為【查看】、【測試】、【設置】、【文件】、【幫助】五個主菜單。
　　6.1主菜單【設置】
　　測試前，儀器的各種操作狀態的設置。
　　6.1.1【測試設置】
　　①速度定義：儀器已經固化了10種速度定義（注：此10種定義可以根據需要用PC機對儀器重新定義并固化），根據開關型號不同，選取相應的定義。如果找不到相應的定義，則一般取“合前分后10ms”測出“時間－行程特性曲線”再在曲線上進行相應分析得到相應速度值。
　　②傳感器安裝：根據測速傳感器安裝位置不同，選取相別。如果是三相聯動機構，一般選在“A”相。
　　③測試時長：指內部電源輸出操作電壓的時間長度。
　　250ms：一般開關的單分、單合試驗，選250ms時長;
　　500ms：一般開關“合－分”或“分－合”操作時，選500ms時長;
　　1000ms：老式的發電機出口開關如SN4-10G、SN-20G的合閘時間一般大于500ms，做此種開關的單合、單分試驗時，選1000ms時長;
　　2000ms：開關做“分－合－分”操作時，選2000ms時長;
　　4000ms：開關做“合－分－合－分”操作時，選4000ms時長;
　　進行儀器內部操作電壓校驗時，選4000ms時長。

功能特點
◆適用對象：可測試各種國產（進口）真空、六氟化硫、油高壓斷路器，負荷開關、GIS接地刀閘開關、接觸器、繼電器、空氣開關等。
◆測試指標：可測試斷路器時間、同期、彈跳時間（次數）行程、速度、操作電壓、電流、動作電壓、機械操作等各項數據、波形。
◆抗擾通道：可抵御現場15KV感應電壓，標配12路獨立金屬觸頭時間通道測試功能。
◆動阻測試：斷口模擬電壓信號采集，可選6路合閘電阻測試；擴展通道選配10A石墨觸測試器，可測試西門子（如3AQ1EE、3AQEG、3ATEE）石墨觸頭開關，下位機可測試3路石墨觸頭開關，上位機6路可測試3路石墨觸頭開關。
◆位移通道：1路位移信號采集，適配耐用的精密電阻線性位移、角位移傳感器。亦可適配用戶傳統自配的滑線電阻傳感器。
◆操作電源：內置隔離型數字可調直流電源，帶短路保護功能，可按額定電壓比率調整，指令各項分、合、重合閘操作及人工、自動模式動作電壓試驗和機械壽命試驗。
◆同步觸發：可設置響應電壓、電流、傳感器、斷口變化多種同步觸發方式。滿足不同狀態下的測試要求。
◆操作界面：下位機選用5.7″黑白大屏幕觸屏，上位機8″彩色液晶屏或CRT顯示器，漢字化菜單，可完成相關參數的保存、調用、新建、刪除、設置、測試、分析等操作。
◆字符輸入：下位機內置簡便的常用字母、數字、符號字符輸入鍵盤。可隨時更新、命名開關型號、速度定義及文件名稱，上位機可凈享WINGDOWS支持漢字輸入。
◆定義編輯：通用速度定義模板，可設置、編輯修改、刪除、保存各類開關型號、速度定義，形成用戶自己的開關定義庫。
◆錄波功能：12路普通金屬觸通斷、6路合阻觸頭、3（6）路石墨觸、線圈電壓、電流；行程、速度時間波形。
◆寬幅打印：下位機內置110mm寬幅高速熱敏打印機，上位機內置58mm高速熱敏打印機，或安裝其他打印機，頂置面板安裝、讀取直觀。數據表單打印美觀、波形記錄清晰。
◆數據通訊：可采用USB或RS232通訊，配置PC機上位操作軟件，可直接使用電腦控制試驗并采集更多數據。并在PC上完成更多樣化的分析計算。
技術參數
◆結構尺寸：型式：頂開便攜式（臥式、車載式尺寸不同）
◆外形尺寸：402mm×286（302）mm×160mm；主機重量：10kg
◆使用環境：環境溫度：-10℃～50℃；相對濕度：＜80%
◆工作電源：電壓：AC220V±10%；頻率：50Hz±5%
◆安全性能：絕緣電阻：＞2MΩ；漏電流：＜3.5mA
介電強度：AC1500V50Hz，1min（電源進線對機殼）
◆直流電源：調整范圍：30～250V
◆準確度: ±（1%讀數+1個字）
◆負載變化率：≤1%
◆額定電流：20A
◆最大瞬時電流：20A
◆測試通道：時間斷口：金屬觸12路25V，限流100mA

◆合阻觸頭6路25V，限流100mA（選配）
◆石墨觸頭（擴展斷口）：下位機3路，配上位機6路

◆位移傳感器：1路
◆時間測試：范圍：0.1ms～3000ms（上位機PC機數據管理軟件可擴展至12s）
◆合阻預時：0-999.9ms
◆準確度：±（0.1%讀數+2個字）
◆分辨率：0.1ms
◆合閘電阻：范圍：10～10KΩ
◆準確度：±5%讀數+1個字（從50Ω～5KΩ）
◆分辨率：1Ω
◆行程測試：范圍：0～1000mm
◆準確度：±（1%讀數+1個字）
◆分辨率：0.1mm
◆速度特性: 范圍：0.01～20.00m/s
◆準確度：±（1%讀數+1個字）
◆分辨率：0.01m/s
◆電壓特性：范圍：12-250V
◆準確度：±（1%讀數+1個字）
◆分辨率：1V
◆電流特性：范圍：0.1A～20A
◆準確度：±（2%讀數+1個字）
◆分辨率：0.01A
◆圖形顯示：每路0.1ms的數值
◆同步觸發：電壓：12-250V
電流:0.1-10A(20A)
◆傳感器:位移變化
◆斷口：信號跳變
