220kV變電站新建工程電氣交接試驗儀器

二次設備有：

1、綜合自動化設備：其中包括線路保護測控柜，主變壓器保護測控柜，電能計量屏，頻率電壓緊急控制裝置，電能質量監測柜，二次安防設備，中試控股電力調度數據網接入設備柜，升壓站微機監控系統，電壓無功控制裝置，通信接口柜，微機五防系統。

2、一體化電源系統：其中包括直流電源成套裝置，交流不間斷電源（UPS）。

3、通信設備：光端機，綜合配線柜，程控調度交換機，數據通信網設備等設備。
變電設備評級分類如下：

1．一類設備

設備技術健康狀況良好，操作靈活，運行安全可靠，外觀整潔，無銹蝕、滲漏等缺陷，技術資料齊全，記錄填寫正確、清晰，設備的絕緣強度與污穢地區的等級相匹配，反事故安全措施及技術措施已完成。

2．二類設備

220kV變電站新建工程電氣交接試驗儀器設備存在一般缺陷，個別次要元部件或次要試驗結果不合格不致影響安全運行，或?qū)Π踩\行影響較小。主要技術資料健全且基本符合實際。檢修和預防性試驗超周期但不超過半年，設備的絕緣強度接近地區的等級要求，反事故安全措施及技術措施正在執行，尚未完成。

3．三類設備

設備存在嚴重缺陷或危急缺陷，漏油漏氣嚴重，外觀很不整潔，不能保證設備安全可靠運行，中試控股設備主要技術資料不齊全。檢修和預防試驗超過一個周期以上，設備的絕緣強度低于地區等級要求，反事故安全措施及技術措施沒有執行。

一、二類設備均稱為完好設備。

220kV變電站新建工程電氣交接試驗儀器中試控股ZS系列
一、ZS高壓發生設備
1、直流高壓發生器
直流高壓發生器
2、工頻耐壓試驗裝置
工頻耐壓試驗裝置
3、變頻串聯諧振試驗成套裝置
4、感應耐壓試驗裝置
二、ZS電氣測量儀器
1、高壓介質損耗測試裝置
2、回路電阻測試儀
3、互感器伏安特性測試儀
4、接地電阻測試儀
5、電容電感測試儀
6、接地導通測試儀
7、變壓器直流電阻測試儀
8、變壓器變比測試儀
9、變壓器繞組變形測試儀
10、有載分接開關測試儀
11、斷路器特性測試儀
12、氧化鋅避雷器阻性電流測試儀
13、三相繼電保護測試儀
14、雷擊計數器校驗儀
15、絕緣電阻測試儀
三、ZS油、氣試驗儀器
1、SF6檢漏儀
2、SF6氣體微水測試儀
三、ZS常用儀器儀表
1、兆歐表
2、兆歐表
3、數字式雙鉗相位伏安表

220kV變電站新建工程電氣交接試驗儀器變電站電氣部分要做哪些試驗項目

一、主變試驗
1、電力變壓器試驗
A、繞組直流電阻測量
B、變比測試誤差測量
C、介質損失角測量
D、一分鐘直流泄漏測量
E、短路阻抗測量
F、低電壓空載
2、電力變壓器有載分接開關試驗
A、電力變壓器有載分接開關切換試驗
3、變壓器電容式套管試驗
A、絕緣電阻
B、介質損試驗

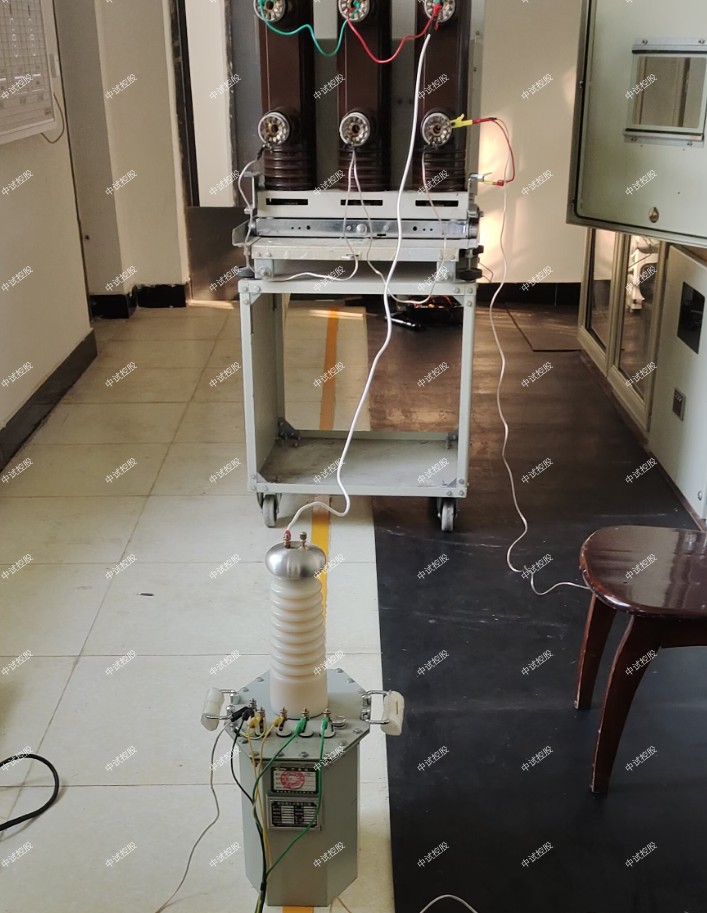

4、電力變壓器交流耐壓試驗
A、外施耐壓試驗
B、耐壓后絕緣電阻測量
二、中試控股站用變試驗
1、絕緣電阻及吸收比、極化指數測量
2、變壓比誤差及聯結組別測量
3、繞組直流電阻測量
4、低電壓空載及短路試驗
5、繞組及套管的工頻耐壓試驗
三、SF6斷路器試驗
1、絕緣電阻及耐壓試驗
2、導電回路接觸電阻測試
3、操作線圈及其動作電壓測試
4、機械特性時間測試
5、微水測試及密封性試驗
四、35KV斷路器試驗
1、絕緣電阻
2、導電回路電阻、耐壓
3、分合閘時間、同期測量
4、動作電壓
五、110KV主變電流互感器試驗
1、絕緣電阻
2、變比測試
3、二次線圈直流電阻
4、極性檢查
5、勵磁特性試驗
6、耐壓
六、110KV干式電流互感器試驗
1、絕緣電阻測量及工頻耐壓試驗
2、極性檢查
3、電流比檢查及二次直阻測量
4、勵磁特性
5、一次直流電阻測量
七、35KV電流互感器試驗
1、絕緣電阻
2、電流比檢查及二次直阻測量
3、極性及一次直流電阻測量
4、勵磁特性試驗
5、耐壓
6、局部放電測試
八、零序流變試驗
1、絕緣電阻
2、電流比檢查及二次直阻測量
3、極性及一次直流電阻測量
4、勵磁特性試驗
5、耐壓
九、中試控股電磁式電壓互感器試驗
1、絕緣電阻、介損及交流耐壓試驗
2、直流電阻測量
3、極性檢查
4、變比檢查
5、勵磁特性及空載損耗試驗
十、35KV母線壓變試驗
1、絕緣電阻
2、一次、二次繞組直流電阻、局放
3、變比誤差
4、勵磁特性及空載損耗
5、工頻交流耐壓
十一、氧化鋅避雷器試驗
1、GIS
A、絕緣電阻測量
B、交、直流泄漏電流及參考電壓測量
C、放電計數器及漏電電流表檢查
2、其余的
A、絕緣電阻測量
B、直流參考電壓、泄漏電流及交流參考電壓測試
C、持續運行電壓下全電流計阻性電流測試
D、避雷器監測器測試
十二、高壓隔離開關試驗
1、絕緣電阻
2、導電回路電阻
十三、接地電阻測試及導通試驗
十四、GIS回路電阻測試試驗
十五、GIS微水測試試驗
十六、GIS密度繼電器校驗
十七、電容器試驗
1、銘牌及安裝位置
2、試驗日期及電氣情況
3、電容量及絕緣電阻測量
十八、干式電抗器試驗
1、銘牌及主要技術參數
2、試驗日期及天氣情況
3、支柱絕緣子絕緣電阻測量及工頻耐壓試驗
4、繞組電流電阻及電感測量
十九、電力電纜實驗報告
1、絕緣電阻測量及耐壓試驗
2、兩端相位一致、與電網相位一致
二十、溫度表校驗
二十一、中試控股交流耐壓試驗
1、110KV GIS交流耐壓試驗
A、絕緣電阻
B、交流電壓
2、母線設備試驗
A、絕緣電阻測量及工頻耐壓試驗
3、35KV開關室母排交流耐壓試驗
A、絕緣電阻
B、交流耐壓
C、兩端相位一致、與電網相位一致
二十二、變壓器油化報告
1、1#主變有載調壓
2、2#主變有載調壓

高壓開關測試儀中傳感器安裝的方法

高壓開關測試儀上一般配置有三種測速傳感器，分別在不同情況下使用。三種傳感器通過一 根傳感器信號線，連接到儀器的“速度傳感器”插座上。

不同的傳感器在開關測試儀上安裝方法也不一樣。下面就讓我們一起來學習下三種傳感器時如何正確安裝的。

1、通用測速傳感器

傳統的測速傳感器通常用滑線電阻器或光電傳感器（分光柵和光電編碼器兩 種），中試控股這幾種都由運動和靜止兩部分組成。測速時，分別安裝于開關的運動部件 （動觸頭或提升桿）和靜止部件（將軍帽座或開關基座）上，而且配合要好。

2、旋轉測速傳感器

通用式傳感器適用于傳感器作直線運動時的測速，有些開關，尤其是進口和合 資開關，直線傳動部分被封閉在開關本體里面，通用傳感器找不到安裝地點。開關出廠做速度試驗時，在開關分合指示器或旋轉軸上做試驗，此種情況選用旋轉 傳感器。

安裝注意：旋轉傳感器的軸應盡量與開關旋轉軸保持同心，否則傳感器旋 轉有阻礙，測出曲線的毛刺會很重，影響測試數據的準確。

3、直線行程速度傳感器

如果需要很精確地測出，開關的動作行程，則需要使用直線傳感器。 直線傳感器有三種規格，分別是 50mm、200mm 和 300mm。 50mm 直線傳感器用于真空開關行程速度的測量; 200mm、300mm 用于 SF6開關行程，速度的測量，此兩種傳感器為非標準 配置。

以某型號真空開關為例，如下圖。直線電阻傳感器在安裝時，要保證傳感器 運動軸能夠直線運動，用磁性萬能支架固定好傳感器。對于 SF6開關、油開關，方法類似。

變頻串聯諧振耐壓試驗裝置的故障排除方法

變頻串聯諧振耐壓試驗裝置主要針對 10kV、35kV、110kV、220kV、中試控股變電站及線路等所有電氣主設備的交流耐壓試驗設計制造。

串聯諧振試驗裝置在使用過程中通常會遇到風扇不能啟動、不能升壓到試驗電壓等問題，這些問題該如何解決呢？今天讓我們中試控股一起來學習一下。

一、風扇不能啟動：

1） 急停、故障保護、失諧保護后，沒有按“故障復位”；

2） 內部溫度過高，功率元件熱保護；

排除方法：關斷儀器電源，將儀器靜置 30 分鐘左右，重新開啟電源，按儀器面板上的“復位”鍵，再啟動儀器。

二、自動調諧不能完成，找不到諧振點：

現象：調諧曲線完全是一條直線，調諧完成后儀器提示沒有諧振點

原因：回路接地不好，試驗回路接線錯誤，裝置某一儀器開路

排除方法：

1） 檢查接地裝置可靠，接地連接線是否有斷開點；

2）檢查勵磁變壓器的高低壓線圈的通斷；（低壓繞組阻值;高壓繞組阻值每個輸出端對高壓尾）

3）檢查每一只電抗器的通斷；(每個繞組阻值)

4）檢查分壓器的信號線的通斷；（高、低壓電容量）

5）檢查分壓器的高低壓電容臂的通斷；（1 孔對芯，2 孔對外殼分別導通；1 孔對 2 孔斷開）

6）裝置自身升壓時沒有諧振點，還需要檢查補償電容器的通斷；

三、不能升壓到試驗電壓現象：

1）調諧曲線是一條直線，有較低的尖峰；

2） 試驗時一次電壓較高，高壓卻較低，中試控股甚至在沒有升到試驗電壓時，一次電壓已經到達額定電壓，回路自動降壓；

原因：

1）電抗器與試品電容量不匹配，沒有準確找到諧振點；

2）試品損耗較高，系統Q 值太低；

3）勵磁變壓器高壓輸出電壓較低；

4） 高壓連接線過長或沒有采用高壓放暈線

220kV變電站新建工程電氣交接試驗儀器排除方法：

1）將補償電容器并接入試驗回路，加大回路電容量；

2）盡可能將多只電抗器串聯，提高回路電感量；

3）提高勵磁變壓器的輸出電壓；

4）干燥處理被試品，提高被試品的絕緣強度，減少回路的有功損耗；

5） 220kV變電站新建工程電氣交接試驗儀器一般在設備較高電壓輸出時，采用高壓放暈線，中試控股或?qū)⑵胀ǜ邏狠敵鼍€改為較短的連線，一般不超過 5 米。
