10KV電氣試驗設備

電壓（電流）互感器：互感器是按比例變換電壓或電流的設備。互感器的功能是將高電壓或大電流按比例變換成標準電壓或標準小電流（5A或1A，均值額定值），以便實現測量儀表、保護設備以及自動控制設備的標準化、小型化；互感器還可以用來隔開高電壓系統，以保證人身和設備的安全。
電容器：變電站的負荷是動態變化的，功率因素也是動態變化的，任何固定容量的電容器都無法實現最佳的全天候補償。中試控股容量偏小則在重負荷、功率因素低時補償不足，容量偏大則在輕負荷時過補償，使輸電線路中的電容電流增加，從而增加了線損。通常電容器是按照變電站正常運行時實際無功缺額選定容量進行部分補償并結合人工投切措施，但這種方式難以到達較佳經濟效果。可以通過裝設多組集合式電容器根據負荷情況而運行其中一部分。
電抗器：在電力系統發生短路時，會產生數值很大的短路電流，如果不加以限制，要保持電氣設備的動穩定和熱穩定是非常困難的。因此，中試控股為了滿足某些斷路器遮斷容量的要求，常在出線斷路器處串聯電抗器，增大短路阻抗，限制短路電流。
消弧線圈：10KV電氣試驗設備電力系統輸電線路經消弧線圈接地，中試控股為小電流接地系統的一種，當單相出現故障時，流經消弧線圈的電感電流與流過的電容電流相加為流過斷路接地點的電流，電感電容上的電流相位相差180°，互相補償。當兩電流的量值小于發生電弧的最小電流時，電弧就不會發生，也不會出現諧振過電壓現象。10-63KV電壓等級下的電力線路多屬于這種情況。當電網發生單相接地故障后，提供一電感電流，補償接地電容電流，使接地電流減小，也使得故障相接地電弧兩端的恢復電壓速度降低，以到達熄滅電弧的目的。

10KV電氣試驗設備中試控股ZS系列
一、ZS高壓發生設備
1、直流高壓發生器
直流高壓發生器
2、工頻耐壓試驗裝置
工頻耐壓試驗裝置
3、變頻串聯諧振試驗成套裝置
4、感應耐壓試驗裝置
二、ZS系列電氣測量儀器
1、高壓介質損耗測試裝置
2、回路電阻測試儀
3、互感器伏安特性測試儀
4、接地電阻測試儀
5、電容電感測試儀
6、接地導通測試儀
7、變壓器直流電阻測試儀
8、變壓器變比測試儀
9、變壓器繞組變形測試儀
10、有載分接開關測試儀
11、斷路器特性測試儀
12、氧化鋅避雷器阻性電流測試儀
13、三相繼電保護測試儀
14、雷擊計數器校驗儀
15、絕緣電阻測試儀
三、ZS系列油、氣試驗儀器
1、SF6檢漏儀
2、SF6氣體微水測試儀
三、ZS系列常用儀器儀表
1、兆歐表
2、兆歐表
3、數字式雙鉗相位伏安表

10KV電氣試驗設備變電站電氣部分要做哪些試驗項目

一、ZS系列主變試驗
1、電力變壓器試驗
A、繞組直流電阻測量
B、變比測試誤差測量
C、介質損失角測量
D、一分鐘直流泄漏測量
E、短路阻抗測量
F、低電壓空載
2、電力變壓器有載分接開關試驗
A、電力變壓器有載分接開關切換試驗
3、變壓器電容式套管試驗
A、絕緣電阻
B、介質損試驗
4、電力變壓器交流耐壓試驗
A、外施耐壓試驗
B、耐壓后絕緣電阻測量
二、ZS系列中試控股站用變試驗
1、絕緣電阻及吸收比、極化指數測量
2、變壓比誤差及聯結組別測量
3、繞組直流電阻測量
4、低電壓空載及短路試驗
5、繞組及套管的工頻耐壓試驗
三、ZS系列SF6斷路器試驗
1、絕緣電阻及耐壓試驗
2、導電回路接觸電阻測試
3、操作線圈及其動作電壓測試
4、機械特性時間測試
5、微水測試及密封性試驗
四、ZS系列35KV斷路器試驗
1、絕緣電阻
2、導電回路電阻、耐壓
3、分合閘時間、同期測量
4、動作電壓
五、ZS系列110KV主變電流互感器試驗
1、絕緣電阻
2、變比測試
3、二次線圈直流電阻
4、極性檢查
5、勵磁特性試驗
6、耐壓
六、ZS系列110KV干式電流互感器試驗
1、絕緣電阻測量及工頻耐壓試驗
2、極性檢查
3、電流比檢查及二次直阻測量
4、勵磁特性
5、一次直流電阻測量
七、ZS系列35KV電流互感器試驗
1、絕緣電阻
2、電流比檢查及二次直阻測量
3、極性及一次直流電阻測量
4、勵磁特性試驗
5、耐壓
6、局部放電測試
八、ZS系列零序流變試驗
1、絕緣電阻
2、電流比檢查及二次直阻測量
3、極性及一次直流電阻測量
4、勵磁特性試驗
5、耐壓
九、ZS系列中試控股電磁式電壓互感器試驗
1、絕緣電阻、介損及交流耐壓試驗
2、直流電阻測量
3、極性檢查
4、變比檢查
5、勵磁特性及空載損耗試驗
十、ZS系列35KV母線壓變試驗
1、絕緣電阻
2、一次、二次繞組直流電阻、局放
3、變比誤差
4、勵磁特性及空載損耗
5、工頻交流耐壓
十一、10KV電氣試驗設備ZS系列氧化鋅避雷器試驗
1、GIS
A、絕緣電阻測量
B、交、直流泄漏電流及參考電壓測量
C、放電計數器及漏電電流表檢查
2、其余的
A、絕緣電阻測量
B、直流參考電壓、泄漏電流及交流參考電壓測試
C、持續運行電壓下全電流計阻性電流測試
D、避雷器監測器測試
十二、ZS系列高壓隔離開關試驗
1、絕緣電阻
2、導電回路電阻
十三、接地電阻測試及導通試驗
十四、GIS回路電阻測試試驗
十五、GIS微水測試試驗
十六、GIS密度繼電器校驗
十七、電容器試驗
1、銘牌及安裝位置
2、試驗日期及電氣情況
3、電容量及絕緣電阻測量
十八、干式電抗器試驗
1、銘牌及主要技術參數
2、試驗日期及天氣情況
3、支柱絕緣子絕緣電阻測量及工頻耐壓試驗
4、繞組電流電阻及電感測量
十九、電力電纜實驗報告
1、絕緣電阻測量及耐壓試驗
2、兩端相位一致、與電網相位一致
二十、ZS系列溫度表校驗
二十一、中試控股交流耐壓試驗
1、110KV GIS交流耐壓試驗
A、絕緣電阻
B、交流電壓
2、母線設備試驗
A、絕緣電阻測量及工頻耐壓試驗
3、35KV開關室母排交流耐壓試驗
A、絕緣電阻
B、交流耐壓
C、兩端相位一致、與電網相位一致
二十二、ZS系列變壓器油化報告
1、1#主變有載調壓
2、2#主變有載調壓

變壓器為什么要測量直流電阻

測量變壓器直流電阻的目的

10KV電氣試驗設備變壓器運行時的電阻實際上是交流狀態的電阻，因為變壓器是電感設備，若想測量此狀態的電阻，則測試裝備較龐大，相當費時費力。盡管對同一電阻而言，直流電阻比交流電阻略大，但測試變壓器電阻的目的不是為了求其真正的電阻值，而僅僅是為了了解它的狀態而已，所以取用變壓器的直流電阻來體現其繞組現有狀態特征。例如，檢查變壓器三相繞組的直流阻值是否平衡，以發現繞組的缺陷；檢查變壓器繞組的焊接質量；檢查變壓器分接開關觸頭接觸態勢等。

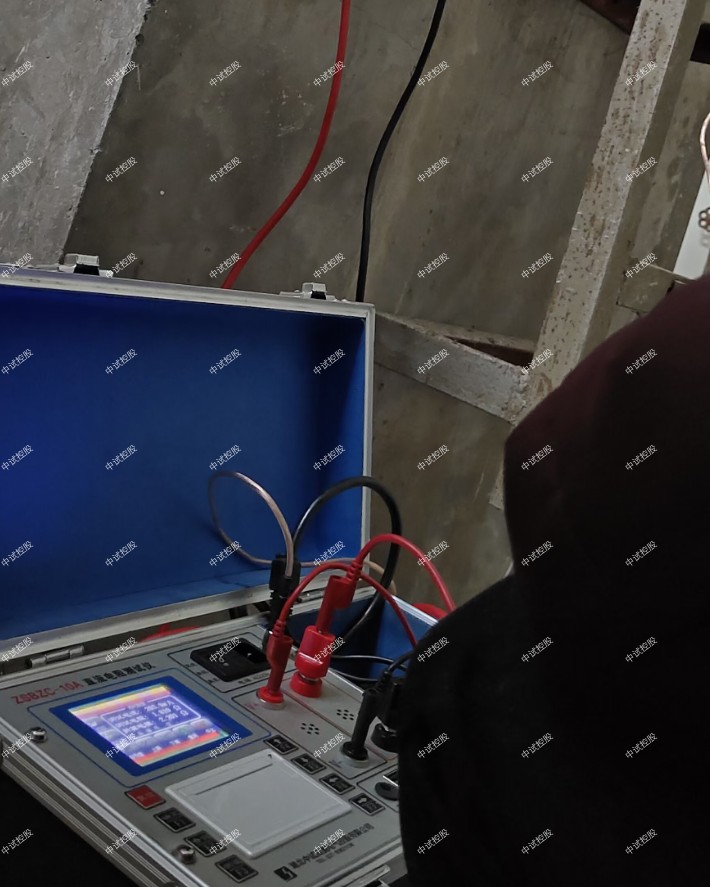

測量變壓器直流電阻的儀器

直流電阻的測量是變壓器、互感器、電抗器、電磁操作機構等感性線圈制造中半成品、成品出廠試驗、安裝、交接試驗及電力部門預防試驗的必測項目，能有效發現感性線圈的選材、焊接、連接部位松動、缺股、斷線等制造缺陷和運行后存在的隱患。測量變壓器直流電阻可以選用直流電阻測試儀

直流電阻測試儀中試控股采用全新電源技術，具有體積小、重量輕、輸出電流大、量程寬、數字顯示、內部鋰電池供電等特點。整機由單片機控制，自動完成自檢、數據處理、顯示等功能，具有自動放電和放電指示功能。儀器測試精度高，操作簡便，可實現直阻的快速測量。

變壓器無功補償容量的計算方法有哪些

根據變壓器的容量計算無功補償容量

變壓器效率一般為0.8，負載時的功率因數通常約為0.7附近，功率因數從0.7提高到0.95時每KW需無功補償容量為0.691千乏，根據變壓器的容量計算無功補償電容量：

Qc＝變壓器容量(KVA)×0.8×0.691

無功補償容量要根據負荷的大小和負荷的功率因數而定，但現在的電力設計都是根據變壓器的容量估算，一般按變壓器容量的30%-40%補償。中試控股變壓器無功補償容量怎么計算？

如何計算無功補償容量需補償的實際容量？

額定容量就是按照額定電壓計算的容量，公式是電容器的額定基波容量，電容器的實際容量是根據把400V改成實際電壓時的輸出容量就是實際容量。

因為實際的電壓不可能剛好是400V，實際容量與額定容量有一定的差別。

另外，中試控股對于6%串抗的電容器補償容量要考慮電抗器會輸出一部分感性容量，電容器實際的輸出容量是電容器容量減去電抗器的感性容量后的輸出容量。

10KV電氣試驗設備那個單相補償容量30kvar，應該就是電容器容量減去電抗器容量后的額定容量。
