10kV變配電設備安裝調試儀器

它們是保證電氣設備安全運行的監控和保護手段。控制有一對一控制和選線控制等方式， 其電源有強電 (110～220V) 和弱電 (48 V及以下) 之分。保護有主設備保護和線路保護、母線保護幾類。中試控股測量有常規測量和選擇測量兩類，可顯示各種所需的電氣計量。信號有聲響信號和燈光信號兩種，也有強電和弱電之分。當電氣設備出現不正常運行情況時， 自動裝置就能及時自動完成保證安全運行的操作， 例如備用電源自動投入裝置和自動重合器等。上述各種設施一般設在變電所主控制樓(室)內。330 kV及以上的變電所一般建有主控制樓，通常為三層建筑物;220 kV及以下的變電所一般建設單層主控制室; 無人值班變電所一般只建設簡易的控制小室。控制和保護設施均由變電所二次回路電源供電。二次回路電源包括有蓄電池直流電源、復式整流電源、電容儲能電源和交流二次電源幾種。220 kV及以上變電所中中試控股采用蓄電池直流電源，110 kV及以下不重要的變電所中通常采用其他種類的二次回路電源。
通信設施
10kV變配電設備安裝調試儀器有微波通信、載波通信和光纖通信幾種。330 kV及以上變電所中通常設置微波通信、載波通信和光纖通信，220 kV及以下變電所中只設載波通信和光纖通信。在變電所中一般不建單獨的通信樓，通信設施放在主控制樓 (室) 的通信室內。
補償裝置
電力網內無功功率要求就地平衡。為了平衡變電所供電范圍內的無功功率， 在變電所內裝設并聯電容器組或同步調相機; 為了補償遠距離輸電線路的充電功率，需要在變電所內裝設并聯電抗器;為了增強系統穩定性，提高線路輸電能力，有時還需要在變電所中裝設串聯電容器組。

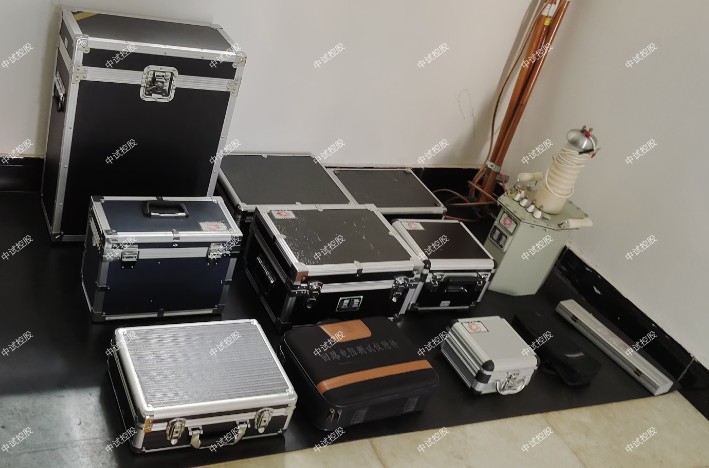

10kV變配電設備安裝調試儀器中試控股ZS系列
一、ZS高壓發生設備
1、直流高壓發生器
直流高壓發生器
2、工頻耐壓試驗裝置
工頻耐壓試驗裝置
3、變頻串聯諧振試驗成套裝置
4、感應耐壓試驗裝置
二、ZS系列電氣測量儀器
1、高壓介質損耗測試裝置
2、回路電阻測試儀
3、互感器伏安特性測試儀
4、接地電阻測試儀
5、電容電感測試儀
6、接地導通測試儀
7、變壓器直流電阻測試儀
8、變壓器變比測試儀
9、變壓器繞組變形測試儀
10、有載分接開關測試儀
11、斷路器特性測試儀
12、氧化鋅避雷器阻性電流測試儀
13、三相繼電保護測試儀
14、雷擊計數器校驗儀
15、絕緣電阻測試儀
三、ZS系列油、氣試驗儀器
1、SF6檢漏儀
2、SF6氣體微水測試儀
三、ZS系列常用儀器儀表
1、兆歐表
2、兆歐表
3、數字式雙鉗相位伏安表

10kV變配電設備安裝調試儀器變電站電氣部分要做哪些試驗項目

一、ZS系列主變試驗
1、電力變壓器試驗
A、繞組直流電阻測量
B、變比測試誤差測量
C、介質損失角測量
D、一分鐘直流泄漏測量
E、短路阻抗測量
F、低電壓空載
2、電力變壓器有載分接開關試驗
A、電力變壓器有載分接開關切換試驗
3、變壓器電容式套管試驗
A、絕緣電阻
B、介質損試驗
4、電力變壓器交流耐壓試驗
A、外施耐壓試驗
B、耐壓后絕緣電阻測量
二、ZS系列中試控股站用變試驗
1、絕緣電阻及吸收比、極化指數測量
2、變壓比誤差及聯結組別測量
3、繞組直流電阻測量
4、低電壓空載及短路試驗
5、繞組及套管的工頻耐壓試驗
三、ZS系列SF6斷路器試驗
1、絕緣電阻及耐壓試驗
2、導電回路接觸電阻測試
3、操作線圈及其動作電壓測試
4、機械特性時間測試
5、微水測試及密封性試驗
四、ZS系列35KV斷路器試驗
1、絕緣電阻
2、導電回路電阻、耐壓
3、分合閘時間、同期測量
4、動作電壓
五、ZS系列110KV主變電流互感器試驗
1、絕緣電阻
2、變比測試
3、二次線圈直流電阻
4、極性檢查
5、勵磁特性試驗
6、耐壓
六、ZS系列110KV干式電流互感器試驗
1、絕緣電阻測量及工頻耐壓試驗
2、極性檢查
3、電流比檢查及二次直阻測量
4、勵磁特性
5、一次直流電阻測量
七、ZS系列35KV電流互感器試驗
1、絕緣電阻
2、電流比檢查及二次直阻測量
3、極性及一次直流電阻測量
4、勵磁特性試驗
5、耐壓
6、局部放電測試
八、ZS系列零序流變試驗
1、絕緣電阻
2、電流比檢查及二次直阻測量
3、極性及一次直流電阻測量
4、勵磁特性試驗
5、耐壓
九、ZS系列中試控股電磁式電壓互感器試驗
1、絕緣電阻、介損及交流耐壓試驗
2、直流電阻測量
3、極性檢查
4、變比檢查
5、勵磁特性及空載損耗試驗
十、ZS系列35KV母線壓變試驗
1、絕緣電阻
2、一次、二次繞組直流電阻、局放
3、變比誤差
4、勵磁特性及空載損耗
5、工頻交流耐壓
十一、10kV變配電設備安裝調試儀器ZS系列氧化鋅避雷器試驗
1、GIS
A、絕緣電阻測量
B、交、直流泄漏電流及參考電壓測量
C、放電計數器及漏電電流表檢查
2、其余的
A、絕緣電阻測量
B、直流參考電壓、泄漏電流及交流參考電壓測試
C、持續運行電壓下全電流計阻性電流測試
D、避雷器監測器測試
十二、ZS系列高壓隔離開關試驗
1、絕緣電阻
2、導電回路電阻
十三、接地電阻測試及導通試驗
十四、GIS回路電阻測試試驗
十五、GIS微水測試試驗
十六、GIS密度繼電器校驗
十七、電容器試驗
1、銘牌及安裝位置
2、試驗日期及電氣情況
3、電容量及絕緣電阻測量
十八、干式電抗器試驗
1、銘牌及主要技術參數
2、試驗日期及天氣情況
3、支柱絕緣子絕緣電阻測量及工頻耐壓試驗
4、繞組電流電阻及電感測量
十九、電力電纜實驗報告
1、絕緣電阻測量及耐壓試驗
2、兩端相位一致、與電網相位一致
二十、ZS系列溫度表校驗
二十一、中試控股交流耐壓試驗
1、110KV GIS交流耐壓試驗
A、絕緣電阻
B、交流電壓
2、母線設備試驗
A、絕緣電阻測量及工頻耐壓試驗
3、35KV開關室母排交流耐壓試驗
A、絕緣電阻
B、交流耐壓
C、兩端相位一致、與電網相位一致
二十二、ZS系列變壓器油化報告
1、1#主變有載調壓
2、2#主變有載調壓

10kV變配電設備安裝調試儀器氧化鋅避雷器帶電測試儀現場試驗的時候怎么接線的

氧化鋅避雷器帶電測試儀是高壓電氣試驗中用來檢測氧化鋅避雷器特性的測試儀器。被廣泛的用于各種電壓等級的氧化鋅避雷器的帶電或停電檢測。那現場試驗中氧化鋅避雷器帶電測試儀到底是怎么接線的呢？又有哪幾種接線方法呢？今天中試控股小編帶大家一起來學習下。

方法一：現場帶電接線方式（三相電壓取樣）

測試線接線方法如上圖所示，請先接兩機的地線，再接一 根電流測試線（3 芯），最后接電壓測試線（4 芯）。接電流測 試線的方法，首先根據電流大小，接電流測試線到主機端“0-2mA”或“>2mA”量程檔上（ > 2mA 檔 標配為 2-10mA），再將另一端 接計數器的上端，絕大多數用“0-2mA”量程。中試控股接電壓測試線的 方法，也是先接 PT 電壓發送機端，再接 PT 二次測試端，一定要 小心謹慎接線以避免 PT 二次或試驗電壓短路。

方式二：現場帶電接線方式（B 相電壓取樣）

10kV變配電設備安裝調試儀器測試線接線方法如上圖 所示，請先接兩機的地線，再接一 根電流測試線（3 芯），最后接電壓測試線（4 芯只用綠、黑兩 線）。接電流測試線的方法，首先根據電流大小，接電流測試線 到主機端“0-2mA”或“>2mA”量程檔上（ > 2mA 檔 標配為 2-10mA）， 再將另一端接計數器的上端，絕大多數用“0-2mA”量程。接電 壓測試線的方法，也是先接 PT 電壓發送機端，再接 PT 二次測試端，一定要小心謹慎接線以避免 PT 二次或試驗電壓短路。

方式三：現場帶電接線方式（無電壓方式取樣）

測試線接線方法如上圖 所示，只需要主機，不需要 PT 電 壓發送機。請先接主機的地線，再接一根電流測試線（3 芯）。 中試控股接電流測試線的方法，首先根據電流大小，接電流測試線到主機 端“0-2mA”或“>2mA”量程檔上（ > 2mA 檔 標配為 2-10mA）， 再將另一端接計數器的上端，絕大多數用“0-2mA”量程。

以上方法都需要特別注意：在相應的接線方式下做單相測試或二相測試時，只接相應的測試線，其它線懸置。

10kV變配電設備安裝調試儀器氧化鋅避雷器帶電測試儀的結構原理和特點

氧化鋅避雷器帶電測試儀面板如圖所示，測試儀分為主機和 PT 電壓發送機兩部分。

PT 電壓發送機：采集 PT 二次側電壓，通過有線或無線方式將信號 發送給主機。

主機：采集氧化鋅避雷器泄漏電流，并接收 PT 電壓發送機電壓信 號，中試控股經過 FFT 計算獲得氧化鋅避雷器的特征數據。主機采集電 流分為“0-2mA”和“> 2mA”兩檔（ > 2mA 檔 標配為 2-10mA）, 通過一根三芯線 A、B、C 接到三相氧化鋅避雷器的計數器上端， 另通過一根接地線接到計數器下端。

通信方式：兩機之間的通信可選擇有線同步，無線同步，無電壓三 種方式。有線同步和無線同步支持取三相電壓基準信號、B 相 電壓基準信號二種方式。
