變電所每年檢測運維二次測試儀器

變頻小電流法的優點是干擾信號小，在某些小型變電站可較好進行測量，但在大型變電站中，在進行跨步電勢、接觸電勢、地表電位分布等測量時，測量信號太小，有些地方甚至無法測出信號。在測量接地阻抗時電流太小，測量信號較低，測量存在較大誤差。另外，在土壤電阻率分層相差不大的平原地區，兩種測試方法測得的接地阻抗吻合性較好，但在土壤電阻率分層相差較大的山區，兩種測試方法測得的接地阻抗相差很大。中試控股這種變頻大電流的測試方法綜合了以前兩種方法的優點，變電所每年檢測運維二次測試儀器克服了各自存在的缺點，使跨步電勢、接觸電勢、地表電位分布等測量數據更加可靠和易于實施。在多數情況下，45Hz～49Hz和51Hz～55Hz基本就可以較好獲取接地阻抗，也就是說接地測量導則中的40Hz～60Hz完全可以用45Hz～55Hz代替，這樣的測試頻率與工頻更接近；試驗電流3A～20A也可以變為20A～50A。變頻與大電流相結合的接地阻抗測試系統主要由變頻電源、放大器、濾波器、耦合變壓器以及可調頻萬用表組成，可調頻萬用表可以測量電壓、電流信號，調頻萬用表能很好地辨識由測試系統所產生的預定頻率信號，對非預定頻率的其他信號則衰減得很厲害。為了更好地監測電壓和電流，也可采用記錄波形的方法獲取。考慮到測試的便捷性與經濟性，儀器功率可以定為30kVA，最大輸出電流定為100A。以上根據國家電力標準研究了幾種接地電阻測試新方法，從中可以得到如下結論：

  一是傳統接地電阻測試的0.618與30°夾角約束條件可以放寬，從而使得對接地阻抗的測試工作變得更加容易一些。

  二是針對敞開式變電站面積大的特點，可以選擇短距離接地電阻測試。

  三是當變電站帶有架空地線，中試控股且架空地線與接地網間連接頭不容易拆除時，如果能夠集到架空地線的詳細資料，可以用帶有架空地線的接地電阻測試值通過仿真計算獲取變電站接地裝置的實際接地電阻。

  四是針對敞開式變電站接地電阻小的特點，適當情況下可以選擇變頻大電流測試方法來進一步提高信噪比，以便準確獲得變電站接地裝置的接地電阻。

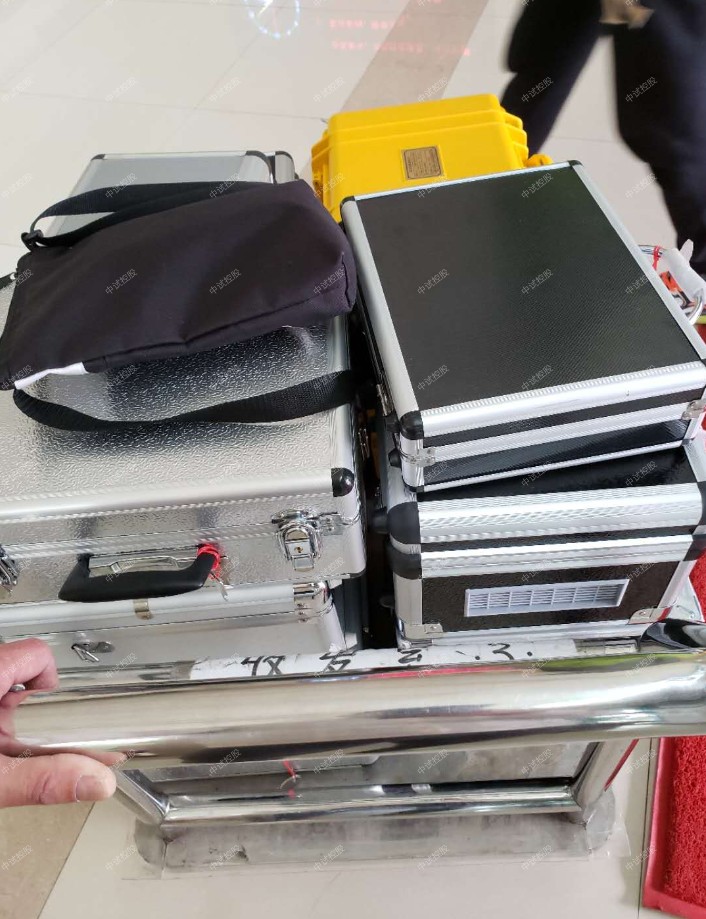

變電所每年檢測運維二次測試儀器中試控股ZS系列
一、ZS高壓發生設備
1、直流高壓發生器
直流高壓發生器
2、工頻耐壓試驗裝置
工頻耐壓試驗裝置
3、變頻串聯諧振試驗成套裝置
4、感應耐壓試驗裝置
二、ZS系列電氣測量儀器
1、高壓介質損耗測試裝置
2、回路電阻測試儀
3、互感器伏安特性測試儀
4、接地電阻測試儀
5、電容電感測試儀
6、接地導通測試儀

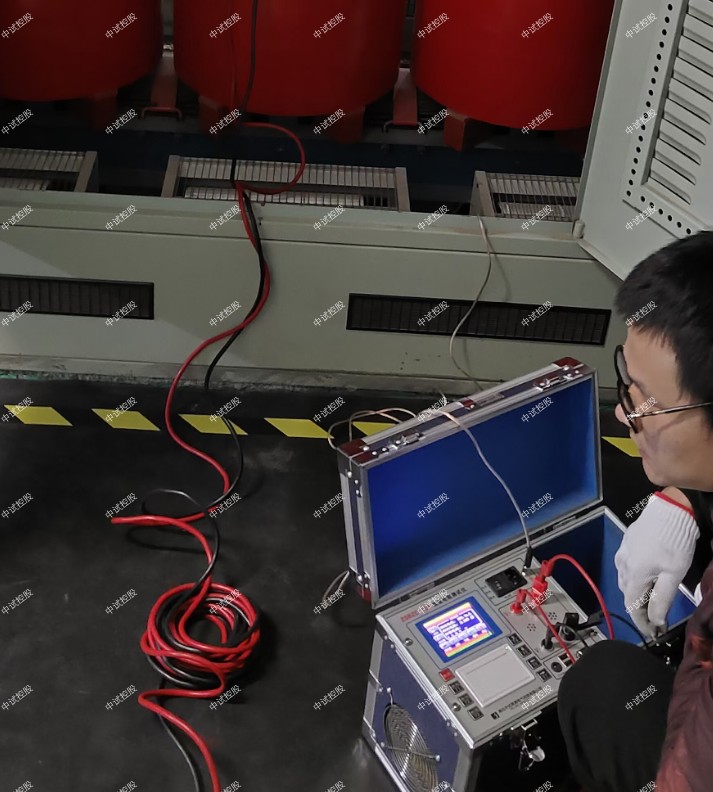

7、變壓器直流電阻測試儀
8、變壓器變比測試儀
9、變壓器繞組變形測試儀
10、有載分接開關測試儀
11、斷路器特性測試儀
12、氧化鋅避雷器阻性電流測試儀
13、三相繼電保護測試儀
14、雷擊計數器校驗儀
15、絕緣電阻測試儀
三、ZS系列油、氣試驗儀器
1、SF6檢漏儀
2、SF6氣體微水測試儀
三、ZS系列常用儀器儀表
1、兆歐表
2、兆歐表
3、數字式雙鉗相位伏安表

變電所每年檢測運維二次測試儀器變電站電氣部分要做哪些試驗項目

一、ZS系列主變試驗
1、電力變壓器試驗
A、繞組直流電阻測量
B、變比測試誤差測量
C、介質損失角測量
D、一分鐘直流泄漏測量
E、短路阻抗測量
F、低電壓空載
2、電力變壓器有載分接開關試驗
A、電力變壓器有載分接開關切換試驗
3、變壓器電容式套管試驗
A、絕緣電阻
B、介質損試驗
4、電力變壓器交流耐壓試驗
A、外施耐壓試驗
B、耐壓后絕緣電阻測量
二、ZS系列中試控股站用變試驗
1、絕緣電阻及吸收比、極化指數測量
2、變壓比誤差及聯結組別測量
3、繞組直流電阻測量
4、低電壓空載及短路試驗
5、繞組及套管的工頻耐壓試驗
三、ZS系列SF6斷路器試驗
1、絕緣電阻及耐壓試驗
2、導電回路接觸電阻測試
3、操作線圈及其動作電壓測試
4、機械特性時間測試
5、微水測試及密封性試驗
四、ZS系列35KV斷路器試驗
1、絕緣電阻
2、導電回路電阻、耐壓
3、分合閘時間、同期測量
4、動作電壓
五、ZS系列110KV主變電流互感器試驗
1、絕緣電阻
2、變比測試
3、二次線圈直流電阻
4、極性檢查
5、勵磁特性試驗
6、耐壓
六、ZS系列110KV干式電流互感器試驗
1、絕緣電阻測量及工頻耐壓試驗
2、極性檢查
3、電流比檢查及二次直阻測量
4、勵磁特性
5、一次直流電阻測量
七、變電所每年檢測運維二次測試儀器ZS系列35KV電流互感器試驗
1、絕緣電阻
2、電流比檢查及二次直阻測量
3、極性及一次直流電阻測量
4、勵磁特性試驗
5、耐壓
6、局部放電測試
八、ZS系列零序流變試驗
1、絕緣電阻
2、電流比檢查及二次直阻測量
3、極性及一次直流電阻測量
4、勵磁特性試驗
5、耐壓
九、ZS系列中試控股電磁式電壓互感器試驗
1、絕緣電阻、介損及交流耐壓試驗
2、直流電阻測量
3、極性檢查
4、變比檢查
5、勵磁特性及空載損耗試驗
十、ZS系列35KV母線壓變試驗
1、絕緣電阻
2、一次、二次繞組直流電阻、局放
3、變比誤差
4、勵磁特性及空載損耗
5、工頻交流耐壓
十一、ZS系列氧化鋅避雷器試驗
1、GIS
A、絕緣電阻測量
B、交、直流泄漏電流及參考電壓測量
C、放電計數器及漏電電流表檢查
2、其余的
A、絕緣電阻測量
B、直流參考電壓、泄漏電流及交流參考電壓測試
C、持續運行電壓下全電流計阻性電流測試
D、避雷器監測器測試
十二、ZS系列高壓隔離開關試驗
1、絕緣電阻
2、導電回路電阻
十三、接地電阻測試及導通試驗
十四、GIS回路電阻測試試驗
十五、GIS微水測試試驗
十六、GIS密度繼電器校驗
十七、電容器試驗
1、銘牌及安裝位置
2、試驗日期及電氣情況
3、電容量及絕緣電阻測量
十八、干式電抗器試驗
1、銘牌及主要技術參數
2、試驗日期及天氣情況
3、支柱絕緣子絕緣電阻測量及工頻耐壓試驗
4、繞組電流電阻及電感測量
十九、電力電纜實驗報告
1、絕緣電阻測量及耐壓試驗
2、兩端相位一致、與電網相位一致
二十、ZS系列溫度表校驗
二十一、中試控股交流耐壓試驗
1、110KV GIS交流耐壓試驗
A、絕緣電阻
B、交流電壓
2、母線設備試驗
A、絕緣電阻測量及工頻耐壓試驗
3、35KV開關室母排交流耐壓試驗
A、絕緣電阻
B、交流耐壓
C、兩端相位一致、與電網相位一致
二十二、ZS系列變壓器油化報告
1、1#主變有載調壓
2、2#主變有載調壓

變電所每年檢測運維二次測試儀器高壓隔離開關的作用與意義

隔離開關的作用及使用條件,什么是隔離開關

隔離開關是一種沒有滅弧裝置的開關設備，主要用來斷開無負荷電流的電路，隔離電源，在分閘狀態時有明顯的斷開點，以保證其他電氣設備的安全檢修。在合閘狀態時能可靠地通過正常負荷電流及短路故障電流。因它沒有專門的滅弧裝置，不能切斷負荷電流及短路電流。因此，隔離開關只能在電路已被斷路器斷開的情況下才能進行操作，嚴禁帶負荷操作，以免造成嚴重的設備和人身事故。只有電壓互感器、避雷器、勵磁電流不超過2A的空載變壓器，電流不超過5A的空載線路，才能用隔離開關進行直接操作。

變電所每年檢測運維二次測試儀器高壓隔離開關一般可分為戶外式和戶內式兩種。

戶外式高壓隔離開關運行中，經常受到風雨、冰雪、灰塵的影響，工作環境較差。因此，對戶外式隔離開關的要求較高，應具有防冰能力和較高的機械強度。在不同電壓等級的系統中，均需使用隔離開關，所以隔離開關也有相應的電壓等級。35kV及以上電壓等級采用的隔離開關，一般均為三相聯動型，操作方式可分為手動操作、電動操作、壓縮空氣操作和液壓操作。隔離開關還可以用來作接地開關用。

10kV戶外式隔離開關分為手動三相聯動型和單相直接操作型。

戶內式隔離開關，一般為三相聯動型，手動操作，在成配電裝置內，裝于斷路器的母線側和負荷側或作為接地開關用。

變電所每年檢測運維二次測試儀器對高壓開關進行測試試驗的儀器一般有高壓開關測試儀，能夠準確地測量出各種電壓等級的少油、多油、真空、六氟化硫等高壓斷路器的機械動特性參數
