變電所內主要設備二次測試儀器

接地網屬于變電站建設時最先施工的設備。一般情況下，中試控股對于變電站接地網的驗收是通過檢查接地電阻、跨步電壓和接觸電勢來進行，只要這三個指標達到一定的要求，就承認該接地網通過驗收。而對于接地網內部各條支路連接與設計圖紙的一致性，一般是業主通過派遣一兩個員工進行全程監造來實現的。但通常情況下，一個110kV等級的敞開式變電站地網面積都在50m×50m以上，地網支路動輒一兩百條以上，因此，監造人員難以對照圖紙一一對應檢查。另外，按照地網設計圖的跨步電壓和接觸電勢可以簡單地檢查接地網支路連接情況，但其電壓信號一般都非常小，導致信噪比小，難以準確檢查支路拓撲結構的正確性。而接地網的接地電阻一般只跟接地網封閉體的最大面積有關，更無法反映接地網支路連接是否與圖紙一致，因此常規接地網的測試無法完成對接地網施工合格與否的判定。為了變電站設備和人員的安全，需要尋求一種接地網支路拓撲結構準確性檢查的便捷方法。另外，出于經濟角度考慮，一些新變電站建設于地形環境復雜、靠近山脈和河流的地方；隨著地方經濟的發展，一些舊變電站周圍逐漸增加了很多建筑；敞開式變電站接地網面積大，隨之帶來了測試工作量大、測試精度跟不上等困難。為此，需要打破傳統方法的限制，研究接地電阻測試新方法，以適應新環境下的敞開式變電站的實際狀況，大限度地準確獲取大型接地裝置的接地電阻。

二、變電所內主要設備二次測試儀器變電站接地電阻測量的實例

1.帶有架空地線的測試

  用三極法測量帶架空地線的變電站接地電阻，由于架空線路地線與變電站接地網相連，且二者很難斷開，在測量接地電阻時，部分電流會從架空線路地線流向遠方而沒有經被測變電站接地網直接入地。由此導致測量接地電阻偏小，與變電站實際的接地電阻相差較大，需要在測量結果中將地線的分流電流除去。

測量變電站接地電阻時，電流引線相對于線路地線很短，且兩者距離很遠，之間的夾角很大，因此，電流引線與線路地線之間的互感基本可以忽略，中試控股其分流原理類似于純粹的電阻分流。因此，如果有多回線路的情況，每回線路分得的測量電流差別不大。

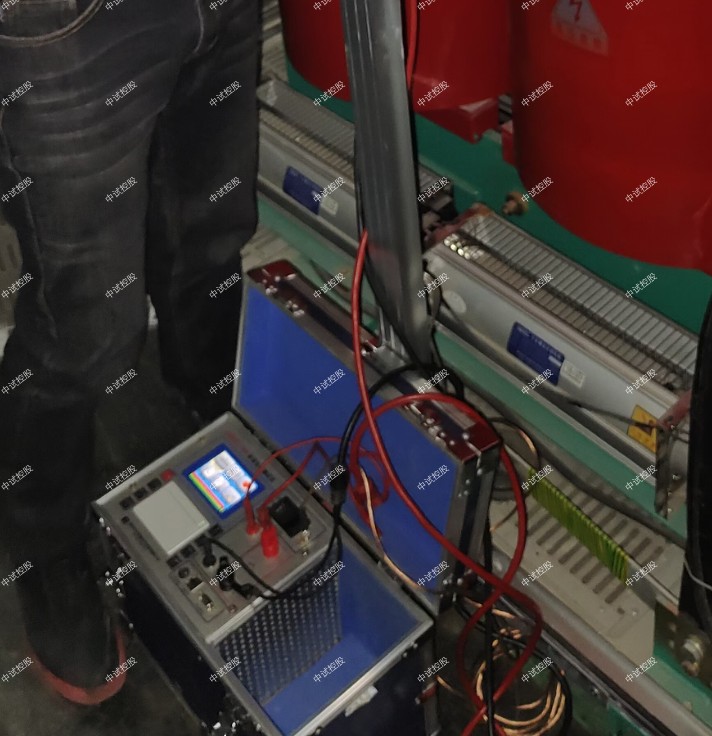

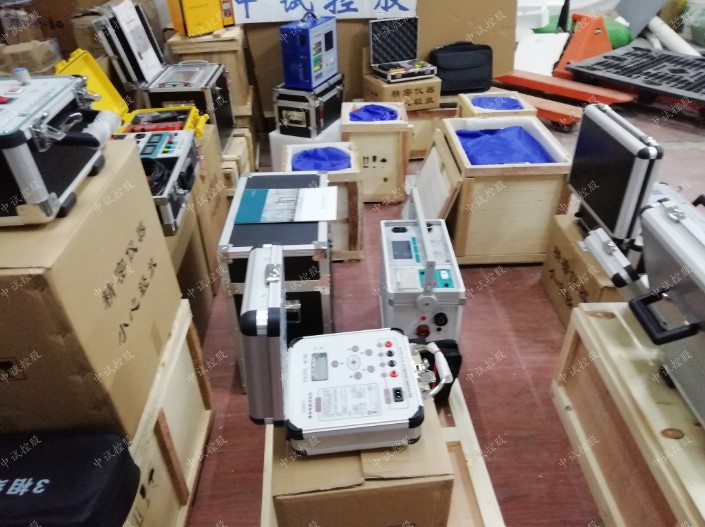

變電所內主要設備二次測試儀器中試控股ZS系列
一、ZS高壓發生設備
1、直流高壓發生器
直流高壓發生器
2、工頻耐壓試驗裝置
工頻耐壓試驗裝置
3、變頻串聯諧振試驗成套裝置
4、感應耐壓試驗裝置
二、ZS系列電氣測量儀器
1、高壓介質損耗測試裝置
2、回路電阻測試儀
3、互感器伏安特性測試儀
4、接地電阻測試儀
5、電容電感測試儀
6、接地導通測試儀
7、變壓器直流電阻測試儀
8、變壓器變比測試儀
9、變壓器繞組變形測試儀
10、有載分接開關測試儀
11、斷路器特性測試儀
12、氧化鋅避雷器阻性電流測試儀
13、三相繼電保護測試儀
14、雷擊計數器校驗儀
15、絕緣電阻測試儀
三、ZS系列油、氣試驗儀器
1、SF6檢漏儀
2、SF6氣體微水測試儀
三、ZS系列常用儀器儀表
1、兆歐表
2、兆歐表
3、數字式雙鉗相位伏安表

變電所內主要設備二次測試儀器變電站電氣部分要做哪些試驗項目

一、ZS系列主變試驗
1、電力變壓器試驗
A、繞組直流電阻測量
B、變比測試誤差測量
C、介質損失角測量
D、一分鐘直流泄漏測量
E、短路阻抗測量
F、低電壓空載
2、電力變壓器有載分接開關試驗
A、電力變壓器有載分接開關切換試驗
3、變壓器電容式套管試驗
A、絕緣電阻
B、介質損試驗
4、電力變壓器交流耐壓試驗
A、外施耐壓試驗
B、耐壓后絕緣電阻測量
二、ZS系列中試控股站用變試驗
1、絕緣電阻及吸收比、極化指數測量
2、變壓比誤差及聯結組別測量
3、繞組直流電阻測量
4、低電壓空載及短路試驗
5、繞組及套管的工頻耐壓試驗
三、ZS系列SF6斷路器試驗
1、絕緣電阻及耐壓試驗
2、導電回路接觸電阻測試
3、操作線圈及其動作電壓測試
4、機械特性時間測試
5、微水測試及密封性試驗
四、ZS系列35KV斷路器試驗
1、絕緣電阻
2、導電回路電阻、耐壓
3、分合閘時間、同期測量
4、動作電壓
五、ZS系列110KV主變電流互感器試驗
1、絕緣電阻
2、變比測試
3、二次線圈直流電阻
4、極性檢查
5、勵磁特性試驗
6、耐壓
六、ZS系列110KV干式電流互感器試驗
1、絕緣電阻測量及工頻耐壓試驗
2、極性檢查
3、電流比檢查及二次直阻測量
4、勵磁特性
5、一次直流電阻測量
七、ZS系列35KV電流互感器試驗
1、絕緣電阻
2、電流比檢查及二次直阻測量
3、極性及一次直流電阻測量
4、勵磁特性試驗
5、耐壓
6、局部放電測試
八、ZS系列零序流變試驗
1、絕緣電阻
2、電流比檢查及二次直阻測量
3、極性及一次直流電阻測量
4、勵磁特性試驗
5、耐壓
九、ZS系列中試控股電磁式電壓互感器試驗
1、絕緣電阻、介損及交流耐壓試驗
2、直流電阻測量
3、極性檢查
4、變比檢查
5、勵磁特性及空載損耗試驗
十、ZS系列35KV母線壓變試驗
1、絕緣電阻
2、一次、二次繞組直流電阻、局放
3、變比誤差
4、勵磁特性及空載損耗
5、工頻交流耐壓
十一、ZS系列氧化鋅避雷器試驗
1、GIS
A、絕緣電阻測量
B、交、直流泄漏電流及參考電壓測量
C、放電計數器及漏電電流表檢查
2、其余的
A、絕緣電阻測量
B、直流參考電壓、泄漏電流及交流參考電壓測試
C、持續運行電壓下全電流計阻性電流測試
D、避雷器監測器測試
十二、變電所內主要設備二次測試儀器ZS系列高壓隔離開關試驗
1、絕緣電阻
2、導電回路電阻
十三、接地電阻測試及導通試驗
十四、GIS回路電阻測試試驗
十五、GIS微水測試試驗
十六、GIS密度繼電器校驗
十七、電容器試驗
1、銘牌及安裝位置
2、試驗日期及電氣情況
3、電容量及絕緣電阻測量
十八、干式電抗器試驗
1、銘牌及主要技術參數
2、試驗日期及天氣情況
3、支柱絕緣子絕緣電阻測量及工頻耐壓試驗
4、繞組電流電阻及電感測量
十九、電力電纜實驗報告
1、絕緣電阻測量及耐壓試驗
2、兩端相位一致、與電網相位一致
二十、ZS系列溫度表校驗
二十一、中試控股交流耐壓試驗
1、110KV GIS交流耐壓試驗
A、絕緣電阻
B、交流電壓
2、母線設備試驗
A、絕緣電阻測量及工頻耐壓試驗
3、35KV開關室母排交流耐壓試驗
A、絕緣電阻
B、交流耐壓
C、兩端相位一致、與電網相位一致
二十二、ZS系列變壓器油化報告
1、1#主變有載調壓
2、2#主變有載調壓

絕緣電阻測試儀輸出短路電流大小與測量數據的關系

在測容性負載阻值時，絕緣電阻測試儀輸出短路電流大小與測量數據有什么關系，為什么呢?

變電所內主要設備二次測試儀器因為絕緣電阻測試儀輸出短路電流的大小可反映出該兆歐表內部輸出高壓源內阻的大小。當被測試品存在電容量時，在測試過程的開始階段，絕緣電阻測試儀內的高壓源要通過其內阻向該電容充電，并逐步將電壓充到絕緣電阻測試儀的輸出額定高壓值。

顯然，如果試品的電容量值很大，或高壓源內阻很大，這一充電過程的耗時就會加長。其長度可由R內和C負載的乘積決定（單位為秒）。請注意，給電容充電的電流與被測試品絕緣電阻上流過的電流，在測試中是一起流入絕緣電阻測試儀內的。絕緣電阻測試儀測得的電流不僅有絕緣電阻上的分量，也加入了電容充電電流分量，這時測得的阻值將偏小。

如：額定電壓為5000V的絕緣電阻測試儀，若其短路輸出電流為80μA(日本共立產)，其內阻為5000V/80μA＝62MΩ

如：試品容量為0.15μF，則時間常數τ=62MΩ×0.15μF≈9 (秒)即在18秒時刻，電容上的充電電流仍有11.3μA。

由此可見，變電所內主要設備二次測試儀器僅由充電電流而形成的等效電阻為5000V/11.3μA＝442MΩ,若正常絕緣為1000MΩ，則顯示的測得絕緣值僅為306MΩ。這種試值已不能反映絕緣值的真實狀況了，而且試值主要是隨容性負載容量的變化而改變，即容量小，測試阻值大；容量大，測試阻值小。

所以，為保障準確測得R15s，R60s的試值，應選用充電速度快的大容量絕緣電阻測試儀。我國的相關規程要求絕緣電阻測試儀輸出短路電流應大于0.5mA、1 mA、2 mA、5 mA，要求高的場合應盡量選輸出短路電流較大的絕緣電阻測試儀。
