電力技術
承裝修試電力資質設備
時間：2021-04-09
承裝修試電力資質設備
變壓器綜合測試臺測量部分由高檔單片機控制，數字顯示，空載，短路等測試數據由單片機同步采樣，避免了傳統試驗方法中電壓，電流表，功率表分別讀數并由人工計算造成的誤差。
變壓器變比測試儀與變壓器容量測試儀的區別

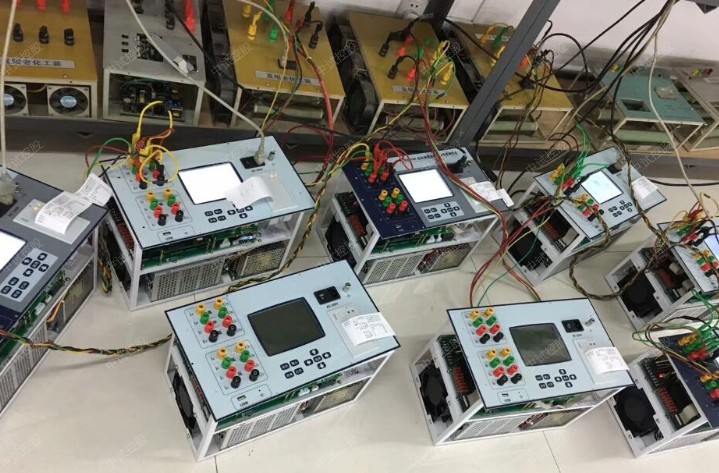

圖為：變壓器變比測試儀
變壓器變比測試儀可用于電力系統的三相變壓器測試，特別適合于Z型繞組變壓器、整流變壓器和鐵路電氣系統的斯科特、逆斯科特、平衡變壓器測試，這需要變壓器變比測試儀。變壓器變比測試儀是電力系統、變壓器和鐵路電氣系統進行變壓器變比、組別、極性、以及角度測試的理想儀器。
變壓器變比測試儀主要是測量變壓器變比，具有自動測量接線組別；自動進行組別變換，可直接測量單相、三相變壓器和互感器的變比；自動切換相序；自動切換量程；自動校表；輸入標準變比后，能自動算出相對誤差；一次測量完成，自動切斷試驗電壓；測量結果自動保存，可打印出測試數據，并可存儲歷史測量數據。

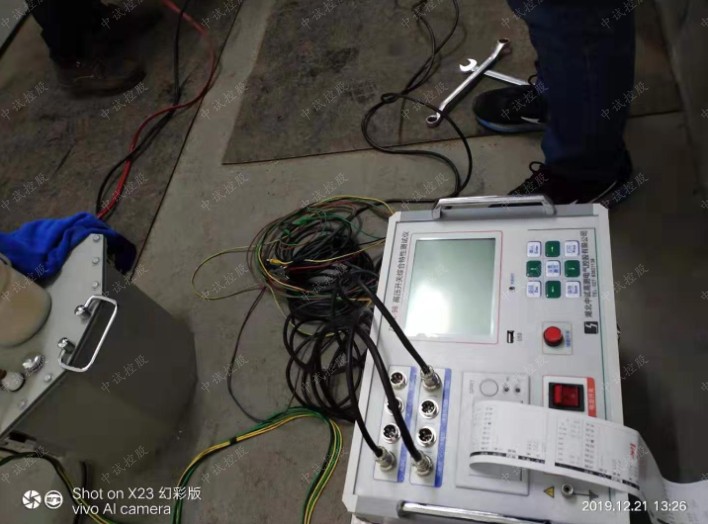

圖為：變壓器容量特性測試儀
變壓器容量特性測試儀可對各種變壓器容量、空載電流、空載損耗、短路損耗、阻抗電壓等一系列工頻參數進行精密的測量，變壓器容量測試儀在測量變壓器容量和變壓器的短路損耗時不需要外接三相測試電源及調壓器、升流等輔助設備。
變壓器容量測試儀是專門用于在低電壓、小電流情況下測試標準配電電力變壓器容量的儀器。該儀器體積小、重量輕，采用一體化設計，便于攜帶和野外作業。隨著儀器被廣泛使用，逐漸成為用電稽查人員真正的好助手。一體化設計，充電電池、充電器等均在儀器內，無需任何輔助，即可獨立完成現場測試；整個測試過程均由儀器內部微控制器控制，自動升壓、降壓，無需人工升、降，減輕勞動強度。
變壓器變比測試儀與變壓器容量測試儀的用途以及功能特點之間的對比，我們就能很好的知道它們之間的區別。
電力導讀：手持式變壓器變比測試儀三相匝數比測試方法，進行三相匝數比測試之前應先進行參數設置，按【設置】鍵或選擇“參數設置”項按【回車】進入參數設置屏進行參數設置，設置好各參數后按【退出】鍵回到主界面選擇“三相匝數比”測試選項按【回車】鍵進入接線提示屏（如圖七所示），屏中給出了詳細的接線圖，操作人員可按照圖示進行接線。
圖：三相匝數比測試接線提示屏
接線完成后按【回車】鍵開始自動進行測試，測試自動計數進行到42次自動停止計數，測試完畢，顯示測試結果屏。提示行及測試結果屏如圖八所示。
圖：三相匝數比測試結果屏
測試完畢后結果顯示在液晶屏上，圖八中可見：屏幕左側顯示的測試數據結果，包括：三相高壓側電壓值、三相低壓側電壓值、三相高低壓之間的相角值（以上三項為測試過程的數據），各相的當前分接變比值、三相實測額定變比值、三相變比誤差百分數、判定組別，測試計數的次數及測試狀態。右側顯示的為設置的各個參數。測試完成后按【存儲】保存測試結果，按【退出】返回，【確定】重新測試。
一、ZS高壓發生設備
1、直流高壓發生器
直流高壓發生器
2、工頻耐壓試驗裝置
工頻耐壓試驗裝置
3、變頻串聯諧振試驗成套裝置
4、感應耐壓試驗裝置
二、ZS系列電氣測量儀器
1、高壓介質損耗測試裝置
2、回路電阻測試儀
3、互感器伏安特性測試儀
4、接地電阻測試儀
5、電容電感測試儀
6、接地導通測試儀
7、變壓器直流電阻測試儀
8、變壓器變比測試儀
9、變壓器繞組變形測試儀
10、有載分接開關測試儀
11、斷路器特性測試儀
12、氧化鋅避雷器阻性電流測試儀
13、三相繼電保護測試儀
14、雷擊計數器校驗儀
15、絕緣電阻測試儀
三、ZS系列油、氣試驗儀器
1、SF6檢漏儀
2、SF6氣體微水測試儀
三、ZS系列常用儀器儀表
1、兆歐表
2、兆歐表
3、數字式雙鉗相位伏安表
中試控股直流高壓發生器無倍壓筒該如何升壓：
直流高壓發生器具有過電流、過電壓、零電壓啟動和故障保護功能，其中過電流、過電壓保護整定功能比較完善，必要時可進行聲光報警，保證每次升壓前電位器歸零；在此外，還可以設置其電壓保護值，直觀顯示設定電壓。
承裝修試電力資質設備DC高壓發生器的輸出電流和電壓值與數字代碼一起顯示，使得操作者能夠讀取輸出狀態，使得操作者能夠監控輸出狀態。
中試控股直流高壓發生器可在整個范圍內平滑地調節輸出電壓，并可在任何時間轉換為約75%的電壓輸出，電壓轉換約為0.75倍，這為測試氧化鋅避雷器提供了方便。另外，使用放電棒時，輸出電壓不會受到影響。還能對輸出電壓進行定時，在滿負載的情況下也能工作長達30min左右。
高頻直流高壓發生器無倍壓筒的升壓方式：
無倍壓筒該如何升壓倍壓筒是內置式的，只要連接好電源線、電纜線和接地線就可以。
無倍壓筒該如何升壓的限流電阻使用：
承裝修試電力資質設備當進行電纜測試時，限流電阻的一端與倍壓氣缸的上端連接，限流電阻的另一端與微安培表連接，注意限流電阻器只能在進行容性負載試驗（包括電纜試驗）時安裝和使用，在進行其他試驗時不必使用。
直流高壓發生器將220V交流電轉換為直流電高壓，再用直流電高壓進行現場試驗。因此，中試控股直流高壓發生器也可以稱為瞬時高壓電源。值得注意的是，這種高壓連續工作時間不能超過30分鐘(國家標準)，這將對儀器造成30分鐘以上的嚴重損壞。
接下來中試控股告訴你直流高壓發生器故障現象有哪些：
原因一： 直流高壓發生器不能啟動
【1】電源是否好
【2】調壓旋鈕是否歸零
【3】地線是否接好
【4】保險絲是否熔斷
原因二 :啟動后立刻就被自動保護
【1】負載有無短路
【2】檢查過壓過流保護閥值是否調到零
【3】拔下五芯電纜插，將控制箱外殼接地線，再單獨給控制箱通電啟動。若啟動正常則為高壓發生器故障
【2】，否則為高壓發生器控制箱故障
原因三：高壓指標KV 表產生誤差打開控制箱側面板
【1】直流高壓發生器反復調節控制板中兩只藍色長方形分流可調電阻，同時用標準高壓表或用本機電壓測量插孔接精密電流表來校準。若仍無法調準，誤差較大（＞1.5％）則為表頭機械故障，請將控制箱回單位維修。
承裝修試電力資質設備原因四：無高壓輸出
【1】高壓電表有指示但負載無高壓則是高壓回路某插接點接觸不良，需待關機后電壓指示為零時再對接點重新插接。
【2】高壓電表有指示但負載有高壓輸出（有電流指示或有電暈放電現象）。則為高壓指示表故障或測量回路斷開。
【3】拔下電五芯插頭，將控制箱外殼接地測升壓時電纜插座1.2腳有無效交流0～220輸出，無輸出則為控制箱故障。有輸出則為發生器故障。
