二級承試電力設備
時間：2021-04-15
二級承試電力設備
取得承裝類承裝(修、試)電力設施許可證的，可以從事電力設施的安裝業務。取得承修類承裝(修、試)電力設施許可證的，可以從事電力設施的維修業務。取得電力承裝修試五級設備承試類承裝(修、試)電力設施許可證的，可以從事電力設施的試驗業務。第七條承裝(修、試)電力設施許可證分為一級、二級、三級、四級和五級。取得一級承裝(修、試)電力設施許可證的，可以從事所有電壓等級電力設施的安裝、維修或者試驗業務。中試控股取得二級承裝(修、試)電力設施許可證的，可以從事220千伏以下電壓等級電力設施的安裝、維修或者試驗業務。下面我們中試控股二級承試電力設備就以對電力設備絕緣的進行劃分，可以分為非試驗和試驗兩種。非試驗是指在較低電壓（低于或接近于額定電壓）下進行的試驗。主要指測量絕緣電阻、測量泄露電流、測量介質損耗因數以及測量電量分布等等。試驗是指在高于工作電壓下所進行的試驗。試驗時在電力設備絕緣上施加規定的試驗電壓，考驗在此電壓下的耐受能力，因此也稱耐壓試驗。它主要是指交流耐壓試驗和直流耐壓試驗。因為這類試驗所加電壓較高，對被試品的考驗比較直接和嚴格，中試控股也有可能在試驗過程中對被試品的絕緣造成一定的損傷，因此而得名。
二級承試電力設備中試控股ZS系列三、四、五級承試設備儀器
一、ZS高壓發生設備
1、直流高壓發生器
直流高壓發生器
2、工頻耐壓試驗裝置
工頻耐壓試驗裝置

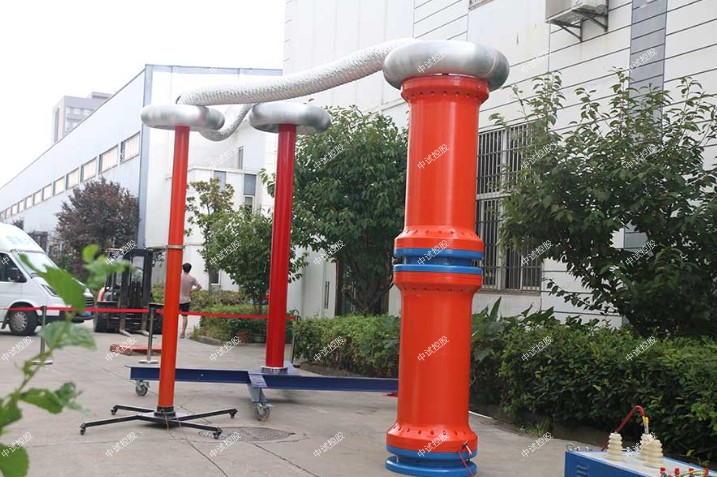

3、變頻串聯諧振試驗成套裝置
4、感應耐壓試驗裝置
二、ZS系列電氣測量儀器
1、高壓介質損耗測試裝置
2、回路電阻測試儀
3、互感器伏安特性測試儀
4、接地電阻測試儀
5、電容電感測試儀
6、接地導通測試儀
7、變壓器直流電阻測試儀
8、變壓器變比測試儀
9、變壓器繞組變形測試儀
10、有載分接開關測試儀
11、斷路器特性測試儀
12、氧化鋅避雷器阻性電流測試儀
13、三相繼電保護測試儀
14、雷擊計數器校驗儀
15、絕緣電阻測試儀
三、ZS系列油、氣試驗儀器
1、SF6檢漏儀
2、SF6氣體微水測試儀
三、ZS系列常用儀器儀表
1、兆歐表
2、兆歐表
3、數字式雙鉗相位伏安表
二級承試電力設備工頻耐壓試驗中限流電阻R1應根據試驗變壓器的額定容量來選擇。如高壓側額定輸出電流在 100-300MA時，可取0.5-1Ω/V(試驗電壓);高壓側額定輸出電流為1A以上時，可取1Ω/V(試驗電壓)。常用水電陰作為限流電阻，管于長度可按150KV/m考慮，管子和粗細應具有足夠的熱容量(水阻液配制方法：用蒸餾水加入適量銅配制成各種不同的陰值)。
中試控股在工頻耐壓試驗中，低壓側測量電壓(儀表電壓)不是非常準確的，其原因是由于試驗變壓器存在著漏抗，在這上個漏抗上必然存在著壓降或容升，使試品上的電壓低于或高于低壓側測量電壓表上反映出來的電壓。工頻耐壓試驗時，被試品上的電壓高于試驗變壓器的輸出電壓，也就是所謂容升現象。感應耐壓試驗時。試驗變壓器的漏抗必須存在著壓降。為了準確測量被試品上所施加電壓，因此常在高壓側接入RCF阻容分壓器來測量電壓。
二級承試電力設備工頻耐壓試驗操作注意事項：
(1)試驗人員應做好分工，明確相互間聯系辦法。并有專門人監護現場安全及觀察試品狀態。
(2)被試品應清掃干凈，并絕對燥，以免損壞被試品和試驗帶來的誤差。
(3)對丁大型試驗，一般都應先進行空升試驗。即不接試品時升壓至試驗電壓，校對各種表計，調整間隙。
(4)升壓速度不能太快，并必須防止突然加壓。例如調壓器不在零位的突然合閘，也不能突然切斷電源，一般應在調壓器降至零位時拉閘。
(5)當電壓升至試驗電壓時，開始計時，到1min后，迅速降到1/3試驗電壓以下時，才能拉開電源。
(6)在升壓或耐壓試驗過程，如發現下列不正常情況時，應立即降壓，切斷電源，停止試驗并查明原因：①電壓表指針擺動很大;②發現絕緣;③被試品內有不正常的聲音。
(7)耐壓試驗前后應測量絕緣電阻，檢查絕緣情況。
二級承試電力設備高壓電氣設備試驗的基本原理
1．1 緒論
隨著電力工業的飛速發展，機組參數、系統電壓等級逐步提高，電氣設備的絕緣強度、系統過電壓的限制水平對系統安全經濟運行的影響日益突出。據統計，高壓電網的各種故障多是由于高壓電氣設備絕緣的損壞所致，因此了解設備絕緣特性，掌握絕緣狀況，不斷提高電氣設備絕緣水平是電力系統安全經濟運行的根本保證。
高壓電氣設備在運行中必須保持良好的絕緣，為此從設備的制造開始，要進行一系列絕緣測試。這些測試包括：中試控股在制造時對原材料的試驗、制造過程的中間試驗、產品的定性及出廠試驗、在使用現場安裝后的交接試驗、使用中為維護運行而進行的絕緣預防試驗等。其中電氣設備的交接試驗和 預防試驗是兩類最重要的試驗，中華人民共和國電力行業標準和國家標準：DL/T 596—1996《電力設備預防試驗規程》和GB 50150-91《電氣設備交接試驗標準》詳細地介紹了各項試驗的內容和標準。
隨著電力工業的飛速發展，機組參數、系統電壓等級逐步提高，電氣設備的絕緣強度、系統過電壓的限制水平對系統安全經濟運行的影響日益突出。據統計，高壓電網的各種故障多是由于高壓電氣設備絕緣的損壞所致，因此了解設備絕緣特性，掌握絕緣狀況，不斷提高電氣設備絕緣水平是電力系統安全經濟運行的根本保證。
高壓電氣設備在運行中必須保持良好的絕緣，為此從設備的制造開始，要進行一系列絕緣測試。這些測試包括：中試控股在制造時對原材料的試驗、制造過程的中間試驗、產品的定性及出廠試驗、在使用現場安裝后的交接試驗、使用中為維護運行而進行的絕緣預防試驗等。其中電氣設備的交接試驗和 預防試驗是兩類最重要的試驗，中華人民共和國電力行業標準和國家標準：DL/T 596—1996《電力設備預防試驗規程》和GB 50150-91《電氣設備交接試驗標準》詳細地介紹了各項試驗的內容和標準。
1．2 絕緣預防試驗
電氣設備絕緣預防試驗是保證設備安全運行的重要措施，通過試驗，掌握設備絕緣狀況，及時發現絕緣內部隱藏的缺陷，并通過檢修加以消除，嚴重者必須予以更換，以免設備在運行中發生絕緣擊穿，造成停電或設備損壞等不可挽回的損失。
絕緣預防試驗可分為兩大類：一類是非試驗或稱絕緣特試驗，中試控股是在較低的電壓下或用其他不會損壞絕緣的辦法來測量的各種特性參數，主要包括測量絕緣電阻、泄漏電流、介質損耗角正切值等，從而判斷絕緣內部有無缺陷。實驗證明，這類方法是行之有效的，但目前還不能只靠它來可靠的判斷絕緣的耐電強度。另一類是試驗或稱耐壓試驗，試驗所加電壓高于設備的工作電壓，對絕緣考驗非常嚴格，特別是那些危險較大的集中性缺陷，并能保證絕緣有一定的耐電強度，主要包括直流耐壓、交流耐壓等。耐壓試驗的缺點是會給絕緣造成一定的損傷。
電氣設備絕緣預防試驗是保證設備安全運行的重要措施，通過試驗，掌握設備絕緣狀況，及時發現絕緣內部隱藏的缺陷，并通過檢修加以消除，嚴重者必須予以更換，以免設備在運行中發生絕緣擊穿，造成停電或設備損壞等不可挽回的損失。
絕緣預防試驗可分為兩大類：一類是非試驗或稱絕緣特試驗，中試控股是在較低的電壓下或用其他不會損壞絕緣的辦法來測量的各種特性參數，主要包括測量絕緣電阻、泄漏電流、介質損耗角正切值等，從而判斷絕緣內部有無缺陷。實驗證明，這類方法是行之有效的，但目前還不能只靠它來可靠的判斷絕緣的耐電強度。另一類是試驗或稱耐壓試驗，試驗所加電壓高于設備的工作電壓，對絕緣考驗非常嚴格，特別是那些危險較大的集中性缺陷，并能保證絕緣有一定的耐電強度，主要包括直流耐壓、交流耐壓等。耐壓試驗的缺點是會給絕緣造成一定的損傷。
1．3 電氣設備交接試驗
為適應電氣裝置安裝工程和電氣設備交接試驗的需要，促進電氣設備交接試驗新技術的推廣和應用，國家標準GB 50150-91《電氣設備交接試驗標準》詳細地介紹了各項試驗的內容和標準。電氣設備交接試驗除了部分絕緣預防試驗還有其它一些特試驗，例如變壓器直流電阻和變比測試、斷路器回路電阻測試等。
