電力檢測試驗設備

電氣設備在運行中有關部位的缺陷將通過發熱來表現出來。用紅外線測溫對帶電設備的表面溫度場進行檢測和診斷，從而發現設備的缺陷和異常情況，中試控股為設備檢修提供依據，為開展設備狀態維修創造條件，提高設備運行的可靠率。

中試控股ZS系列10KV-500KV電力測試設備儀器
一、ZS高壓發生設備
1、直流高壓發生器
直流高壓發生器
2、工頻耐壓試驗裝置
工頻耐壓試驗裝置

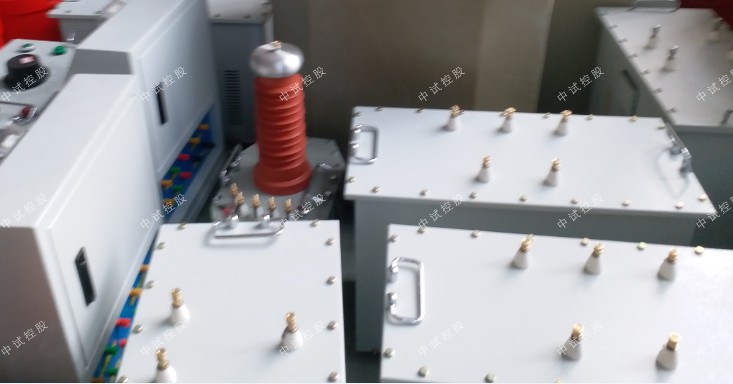

3、變頻串聯諧振試驗成套裝置
4、感應耐壓試驗裝置
二、ZS系列電氣測量儀器
1、高壓介質損耗測試裝置
2、回路電阻測試儀
3、互感器伏安特性測試儀
4、接地電阻測試儀
5、電容電感測試儀
6、接地導通測試儀
7、變壓器直流電阻測試儀
8、變壓器變比測試儀
9、變壓器繞組變形測試儀
10、有載分接開關測試儀
11、斷路器特性測試儀
12、氧化鋅避雷器阻性電流測試儀
13、三相繼電保護測試儀
14、雷擊計數器校驗儀
15、絕緣電阻測試儀
三、ZS系列油、氣試驗儀器
1、SF6檢漏儀
2、SF6氣體微水測試儀
三、ZS系列常用儀器儀表
1、兆歐表
2、兆歐表
3、數字式雙鉗相位伏安表

變電站電氣部分要做哪些試驗項目

一、ZS系列主變試驗
1、電力變壓器試驗
A、繞組直流電阻測量
B、變比測試誤差測量
C、介質損失角測量
D、一分鐘直流泄漏測量
E、短路阻抗測量
F、低電壓空載
2、電力變壓器有載分接開關試驗
A、電力變壓器有載分接開關切換試驗
3、變壓器電容式套管試驗
A、絕緣電阻
B、介質損試驗
4、電力變壓器交流耐壓試驗
A、外施耐壓試驗
B、耐壓后絕緣電阻測量
二、ZS系列中試控股站用變試驗
1、絕緣電阻及吸收比、極化指數測量
2、變壓比誤差及聯結組別測量
3、繞組直流電阻測量
4、低電壓空載及短路試驗
5、繞組及套管的工頻耐壓試驗
三、ZS系列SF6斷路器試驗
1、絕緣電阻及耐壓試驗
2、導電回路接觸電阻測試
3、操作線圈及其動作電壓測試
4、機械特性時間測試
5、微水測試及密封性試驗
四、ZS系列35KV斷路器試驗
1、絕緣電阻
2、導電回路電阻、耐壓
3、分合閘時間、同期測量
4、動作電壓
五、ZS系列110KV主變電流互感器試驗
1、絕緣電阻
2、變比測試
3、二次線圈直流電阻
4、極性檢查
5、勵磁特性試驗
6、耐壓
六、ZS系列110KV干式電流互感器試驗
1、絕緣電阻測量及工頻耐壓試驗
2、極性檢查
3、電流比檢查及二次直阻測量
4、勵磁特性
5、一次直流電阻測量
七、ZS系列35KV電流互感器試驗
1、絕緣電阻
2、電流比檢查及二次直阻測量
3、極性及一次直流電阻測量
4、勵磁特性試驗
5、耐壓
6、局部放電測試
八、ZS系列零序流變試驗
1、絕緣電阻
2、電流比檢查及二次直阻測量
3、極性及一次直流電阻測量
4、勵磁特性試驗
5、耐壓
九、ZS系列中試控股電磁式電壓互感器試驗
1、絕緣電阻、介損及交流耐壓試驗
2、直流電阻測量
3、極性檢查
4、變比檢查
5、勵磁特性及空載損耗試驗
十、ZS系列35KV母線壓變試驗
1、絕緣電阻
2、一次、二次繞組直流電阻、局放
3、變比誤差
4、勵磁特性及空載損耗
5、工頻交流耐壓
十一、ZS系列氧化鋅避雷器試驗
1、GIS
A、絕緣電阻測量
B、交、直流泄漏電流及參考電壓測量
C、放電計數器及漏電電流表檢查
2、其余的
A、絕緣電阻測量
B、直流參考電壓、泄漏電流及交流參考電壓測試
C、持續運行電壓下全電流計阻性電流測試
D、避雷器監測器測試
十二、ZS系列高壓隔離開關試驗
1、絕緣電阻
2、導電回路電阻
十三、接地電阻測試及導通試驗
十四、GIS回路電阻測試試驗
十五、GIS微水測試試驗
十六、GIS密度繼電器校驗
十七、電容器試驗
1、銘牌及安裝位置
2、試驗日期及電氣情況
3、電容量及絕緣電阻測量
十八、干式電抗器試驗
1、銘牌及主要技術參數
2、試驗日期及天氣情況
3、支柱絕緣子絕緣電阻測量及工頻耐壓試驗
4、繞組電流電阻及電感測量
十九、電力電纜實驗報告
1、絕緣電阻測量及耐壓試驗
2、兩端相位一致、與電網相位一致
二十、ZS系列溫度表校驗
二十一、中試控股交流耐壓試驗
1、110KV GIS交流耐壓試驗
A、絕緣電阻
B、交流電壓
2、母線設備試驗
A、絕緣電阻測量及工頻耐壓試驗
3、35KV開關室母排交流耐壓試驗
A、絕緣電阻
B、交流耐壓
C、兩端相位一致、與電網相位一致
二十二、ZS系列變壓器油化報告
1、1#主變有載調壓
2、2#主變有載調壓

中試控股在1996年的《預規》中尚未對設備的紅外測溫作出規定，隨著技術的發展，1999年DUT-664-1999《帶電設備紅外診斷技術應用導則》已由國家經貿委發布，在一些地方電力系統所制定的《預規》中對有關設備也作出了紅外測溫的規定，其涉及面之廣，已超過了油色譜分析項目。具體測試方法如下：

一、檢測對象

中試控股詳細講解在電力系統中，只要表面發出的紅外輻射不受阻擋，都屬于紅外診斷技術的有效監測  設備，例如：旋轉電機、變壓器、斷路器、互感器、電力電容器、避雷器、電力電纜、母線、導線、絕緣子串、組合電器、低壓電器及二次回路等。

二、基本要求

1.檢測儀器應操作簡單，精確度高，抗干擾。可以用紅外測溫儀，紅外熱電視和紅外熱像儀進行檢測。尤以紅外熱像儀為好。它可以在帶電情況下進行檢測，是一種非接觸式診斷技術。其基本原理是將被測部位的紅外線信號通過光學或像掃描系統集中到紅外探測器上，探測器將它轉換為電的視頻信號，放大后進到顯示屏，顯示出景物的熱像圖。

2. 對被檢測設備。要求為帶電設備；在保證人身和設備安全前提下，應打開遮擋紅外線輻射的門或蓋板；新設備選型時宜考慮進行紅外檢測的可能性。

3. 對檢測環境。被測目標及環境溫度不宜低于5℃。如果必須在低溫下檢測，應注意儀器自身的工作溫度要求，同時還應考慮水汽結冰使某些進水受期的設備的缺陷漏檢；空氣濕度不宜大于85%，不應在有雷、雨、霧、雪及風速超過0.5m/s的環境下進行檢測，若風速有變化，應記錄并加以修正；室外檢測應在日出之前，日落之后或陰天進行，以免使測溫受光線的影響；室內檢測宜閉燈進行，被測物應避免燈光直射。

三、操作方法

中試控股詳細講解先用紅外熱像儀對所有應測部位進行全面掃描、找出熱態異常部位，然后對異常部位和重點檢測設備進行準確測溫。

四、注意事項

1.針對不同的檢測對象選擇不同的環境溫度參照體。

2.測量設備發熱點，正常相的對應點及環境溫度參照體的溫度值時，應使用同一儀器相繼測量。

3.正確選擇被測物體的發射率。

4.作同類比較時，要注意保持儀器與各對應測點的距離一致，方位一致。

5.正確鍵入大氣溫度、相對濕度、測量距離等補償參數，并選擇適當的測溫范圍。

5.應從不同方位進行檢測，求出熱點的溫度值。

7.中試控股記錄異常設備的實際負荷電流和發熱相，正常相及環境盈度參照體的溫度值。
