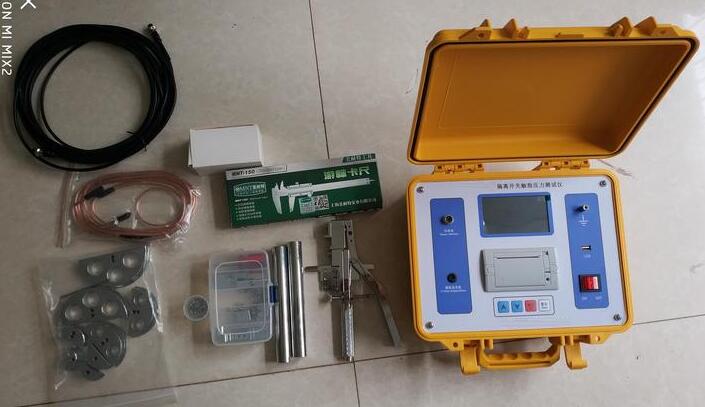

高壓開關觸指壓緊力測試儀
時間：2021-05-20
高壓開關觸指壓緊力測試儀
隔離開關介紹隔離開關（Isolatingswitch）是一種主要用于“隔離電源、倒閘操作、用以連通和切斷小電流電路”，無滅弧功能的開關器件。
隔離開關在分位置時，觸tou間有符合規定要求的絕緣距離和明顯的斷開標志；在合位置時，能承載正常回路條件下的電流及在規定時間內異常條件（例如短路）下的電流的開關設備。
一般用作高壓隔離開關，即額定電壓在1kV以上的隔離開關，它本身的工作原理及結構比較簡單，但是由于使用量大，工作可靠性要求高，對變電所、電廠的設計、建立和安全運行的影響均較大。
隔離開關的主要特點是無滅弧能力，只能在沒有負荷電流的情況下分、合電路。
高壓開關觸指壓緊力測試儀技術參數
1、測量范圍：≤500 N（可制1000N） 誤差：≤1％讀數±1N
2、傳感器對應的測量直徑及觸指開距：
傳感器A（模擬鉗夾）: 6mm/8mm/10mm/12mm; ±0.2mm
傳感器B（通用定開距模擬鉗夾）：梅花觸tou測量滿足Φ30-130mm
3、傳感器信號線長度：3m
4、介電強度：電源對機殼工頻1.5KV耐壓1分鐘，無閃絡與飛弧。
5、絕緣電阻：＞2MΩ。
6、內置電池：鋰電池。
7、工作時間：≥ 6小時
8、充電方式：專用充電器接面板鋰電池充電接口充電。
9、工作環境：-30～40℃，≤80%RH ，大氣壓力：86～106kpa
10、儀器功率：機內鋰電池≤20 W
高壓開關觸指壓緊力測試儀也可用于隔離開關制造廠對觸指壓力的檢驗;改變壓力傳感器的形狀也能測量斷路器的觸指壓力。
高壓隔離開關觸指壓力測試儀是有專為折臂式、剪式隔離開關而研制的專用壓力傳感器，它適用于不同類的折臂式、剪式隔離開關在制造廠、供電公司工廠化檢修車間或安裝、檢修現場的壓力控制和檢驗。
高壓隔離開關觸指壓力測試儀觸tou使用兩只傳感器，長度和直徑均模擬實際觸tou，此方法比通用模擬觸tou(鉗式測量傳感器)更方便、更準確。

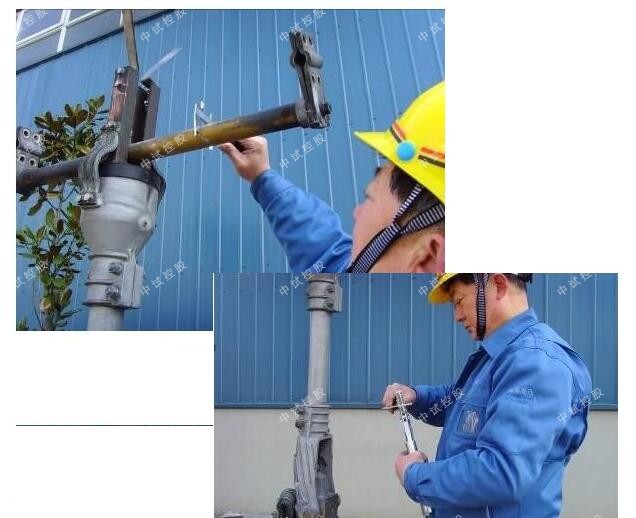

剪刀式專用模擬觸tou模擬觸tou由支架、傳感器、壓塊、固定螺釘等組成，測量前，需將模擬觸tou的直徑調到實際觸tou的尺寸，它的調試測量方法如下：
確定需要測量隔離開關觸指壓力的觸tou接觸面的寬度b(用游標卡尺測量);
根據觸tou寬度，調整測試儀測試鉗(下面稱之為模擬觸tou)的寬度a，使a=b;
高壓開關觸指壓緊力測試儀拆除相關附件，將卡尺鎖定在a上，卡住模擬觸tou，再緩慢調節螺栓s，調好后鎖緊螺母N。
