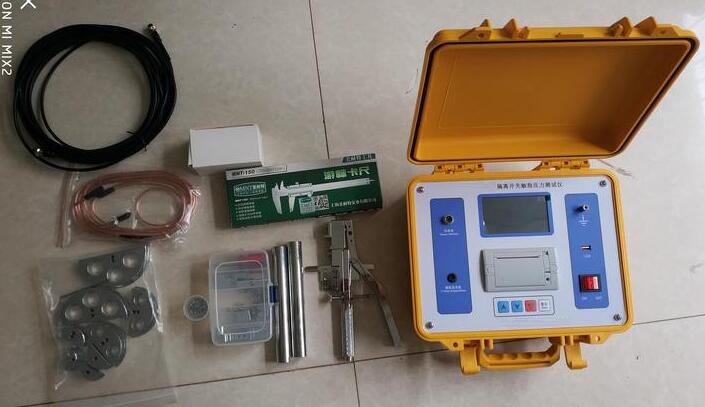

高壓開關觸指夾緊力測試儀

6~10KV高壓開關柜式電力系統中應用量大、分布面廣的開關設備，而6~10KV開關柜事故也較多，所以有關規程中增加了高壓開關柜試驗，其試驗項目如下：

一、測量絕緣電阻
      輔助回路和控制回路包括直接操動斷路器進行手動（按鈕）分閘、合閘或通過繼電器保護與自動裝置實行自動跳閘、重合閘的回路：指示斷路器分閘、合閘位置的信號回路；防止斷路器發生跳躍的閉鎖裝置，分、合閘轉換開關的連接回路。

      這些回路的狀態和絕緣好壞是直接影響斷路器正確動作的關鍵，所以應定期測量其絕緣電阻。

二、測量導電回路電阻
      測量斷路器、隔離開關及隔離的導電回路電阻主要是檢查接tou接觸是否良好。這是因為在高壓開關柜的事故中，接tou發熱事故率很高，尤其是手車柜的隔離，有的由于質量問題，接觸電阻變大，在工作電流下嚴重發熱，可能引發成事故。

三、交流耐壓試驗
      高壓開關觸指夾緊力測試儀它是檢查高壓開關柜絕緣缺陷最直接、最有效的試驗項目。
      試驗電壓的施加方式是：合閘時各相對地及相間；分閘時各相斷口間。相間、相對地及斷口的試驗電壓值相同，為出廠值的80%。

四、檢查電壓抽取（帶電顯示）裝置
1、高壓帶電顯示裝置顯示正常，符合制造說明。
2、傳感器的交流耐壓試驗。試驗電壓為出廠值的80%，瓷質的耐壓時間為1分鐘，有機絕緣的耐壓時間為5分鐘。
3、顯示器的端子和引線交流耐壓為2KV、1分鐘。

五、高壓開關柜所配斷路器試驗
       高壓開關柜所配斷路器根據各自的要求進行試驗。例如，真空斷路器進行真空度測試；SF6斷路器進行壓力表及密度繼電器校驗等。



高壓開關觸指夾緊力測試儀技術參數

工作環境：-10～40℃，≤80%RH大氣壓力86～106kpa

電源電壓：機內鋰電池：≤20W(優選)AC220V±10%50Hz±10%

測量范圍：≤1000N誤差：≤1%讀數±1

測量直徑（觸指開距）：5.5mm～90mm大于90mm（可定制）

內置鋰電池，電源工作時間：≥6小時（可定制）。

充電方式：專用充電器接面板鋰電池充電接口充電；

傳感器信號線長度：10m

絕緣電阻>2MΩ

介電強度電源對機殼工頻1.5KV耐壓1分鐘，無閃絡與飛弧。

● 可通過調整傳感器開距尺寸測量國內10KV-500KV和進口GW4、GW5、GW6、GW7、GW10、GW16、GW17、GW22、GW23等系列隔離開關觸指壓力。

● 專門為折式（GW6、GW16、GW17、GW22、GW23等）系列隔離開關而設計。傳感器設計成靜觸指同樣的形狀與尺寸（長導管形），測量時動觸指只要夾住傳感器就能測出動觸指夾緊力。

● 電源功耗：AC220V±10%（內置鋰電池≤6小時）≤20W

● 測量直徑（觸指開距）：5.5mm～90mm

● 折臂式專用長導電管形：40mm/50mm/60mm

● 測量范圍：≤1000N

● 測量誤差：≤1%

● 重量：7kg
