10kv高壓開關柜耐壓試驗儀

中試控股電力講解交流耐壓試驗是電氣設備鑒定其絕緣好壞的最直接的方法。它對于判斷電氣設備能否投入運行有著決定性的意義，也是保證設備絕緣水平，避免發生絕緣事故的重要手段。

由于其試驗電壓比運行電壓高，其屬于破壞性，因此之前必須測定絕緣電阻和吸收比，直流耐壓或經tgδ測試合格。若有受潮或缺陷，中試控股應先作干燥處理再耐壓。

      交流耐壓試驗對于設備內部絕緣劣化有著累計效應，能使絕緣強度逐步衰減，因此，必須正確地選擇試驗電壓大小和時間，Us越高，發現絕緣缺陷的有效性更高，但被試品擊穿的可能性越大，積累效應更嚴重。因此國家標準參照各種絕緣材質和所能承受的過電壓倍數，規定了出廠試驗標準，而交接標準的電壓低于出廠試驗電壓，但比如支柱絕緣子等幾乎沒有累積效應，因此其交接試驗電壓和出廠值幾乎一樣。

      ZSBP-44kVA/44kV變頻串聯諧振耐壓試驗裝置絕緣的擊穿電壓Uj 與加壓的持續時間有關，隨時間的增加其Uj 下降，因此規定了一分鐘。這一方面是為了觀察被試品情況，使有缺陷的絕緣來得及暴露（固體絕緣發生擊穿需要一定的時間）；另一方面不致于因為時間過長而引起的不應有的絕緣損害。

交流耐壓試驗的加壓方法一般有：一是工頻耐壓，包括用常規的交流試驗變壓器和工頻串、并聯諧振試驗，可以對交流電動機和發電機、絕緣子、斷路器、電流互感器等設備進行；二是感應耐壓試驗，如變壓器、電磁式電壓互感器等，采用從二次加壓使得一次側感應高壓的方法，它不僅可以考驗被試品的主絕緣（繞組對地、相間、相對地），還可以考驗縱絕緣（同一繞組的層間、匝間），通常采用100~400HZ的倍頻進行；三是沖擊電壓試驗，主要考驗被試品耐受操作波過電壓和大氣過電壓下絕緣的承受能力，它分為操作波沖擊電壓試驗和雷電沖擊電壓試驗。

      10kv高壓開關柜耐壓試驗儀中試控股電力講解一般設備的選取和電壓的產生及測量：針對不同的被試設備，應選取不同容量的耐壓裝置，因此首先必須計算電容電流，IC = ωCx Us，Us已有規定，而Cx要參閱資料或實測。

在進行發電廠和變電所的廠用系統比如CT和斷路器的交流耐壓時，采用50KV / 6KVA的一套、而耐電動機時則需要用15KV/10KVA的較大容量的試驗變、在300或600MW機組的主封閉母線的耐壓中，則應采用我室的一套100KV/50KVA的裝置來進行，其試驗電壓的選取若封母中有CT時應按照CT 的耐壓等級、而發電機耐壓時應用并聯諧振裝置則已經非常方便，并聯諧振即電流諧振，回路中電容電流和電感電流相互抵消，使得總回路電流很小，則電源電纜的截面可小一些，其品質因數Q可用試驗電壓和被試電流的乘積除以調壓器的輸出電壓和電流的乘積得到，一般可達10~40左右，Q=XC/R，而回路中的限流電阻R應盡量選小，否則調諧時很難達到諧振頻率；另外串聯諧振即電壓諧振，須采用激勵變壓器，而可調電感的耐壓等級應和被試品一樣，因其串聯回路的電壓相互抵消，則激勵變的容量可降低Q 倍。至于試驗電壓的測量，一般小電容量的被試品可只用變壓器低壓側電壓乘以變壓器變比即可得到，但大容量諸如發電機的交流耐壓試驗電壓，因為考慮到容升效應和被試電壓的有效可靠，高壓側電壓的測定必須用合格的高壓測試儀如YD-KVA/KV工頻耐壓試驗進行，中試控股容升效應即在交流耐壓時容性電流在繞組上產生漏抗壓降，造成實際用到被試品上的電壓值超過按變比計算出的高壓側輸出的電壓。試驗電流的測量一般是在試驗變高壓側尾端串電流表來監視，但應有短路刀閘保護，防止加壓時沖壞和便于換檔。在主回路中串入限流電阻是為了防止在被試品擊穿時在試驗變壓器上產生過電壓，但不宜太大，太大會由于負載電流而產生較大的壓降和損耗，一般選0.1~0.5Ω/V，在進行發電機的交流諧振耐壓時還可小些，而球隙保護水阻一般取1Ω/V。

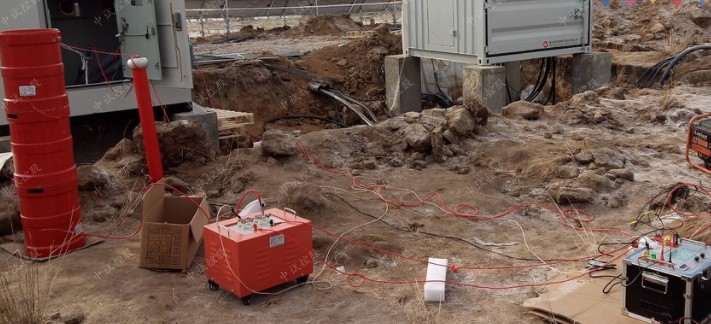

ZSBP-44kVA/44kV變頻串聯諧振耐壓試驗裝置
一、滿足試品范圍
11kV/300mm2電纜1km交流耐壓試驗，電容量≤0.3755uF，試驗頻率30-300Hz，試驗電壓28kV，試驗時間5min。
10kV開關等電氣設備的交流耐壓試驗，試驗頻率30-300Hz，試驗電壓不超過42kV，試驗時間1min。
二、中試控股裝置主要組成
1、變頻電源 ZSBP-4kW
2、激勵變壓器 ZSJL-3kVA
3、高壓電抗器 ZSDK-22kVA/22kV
4、電容分壓器 ZSFY-3000pF/50kV
三、10kv高壓開關柜耐壓試驗儀主要功能及特征
    中試控股ZSBP系列變頻串聯諧振耐壓試驗裝置，中試控股采用調節電源頻率的方式，使得電抗器與被試電容器實現諧振，從而在被試品上獲得高電壓大電流，因其所需電源功率小、設備重量輕體積小，在國內外得到了廣泛應用，是當前高電壓試驗的新方法和潮流。
特點：
1、ZSBP-44kVA/44kV變頻串聯諧振耐壓試驗裝置具有過壓、過流、零位啟動、系統失諧（閃絡）等保護功能，過壓過流保護值可以根據用戶需要整定，試品閃絡時閃絡保護動作并能記下閃絡電壓值，以供試驗分析。
2、整個裝置單件重量很輕，便于現場使用。
3、裝置具有三種工作模式：全自動模式、手動模式、自動調諧手動升壓模式；方便用戶根據現場情況靈活選擇，提高試驗速度。
4、能存儲和異地打印數據，存入的數據編號是數字，方便識別和查找。
5、中試控股裝置自動掃頻時頻率起點可以在規定范圍內任意設定，掃頻方向可以向上、向下選擇，同時液晶大屏幕顯示掃描曲線，方便使用者直觀了解是否找到諧振點。
6、ZSBP-44kVA/44kV變頻串聯諧振耐壓試驗裝置采用DSP平臺技術，中試控股可根據用戶需要增減功能和升級，人機交換界面更為人性化。
7、所需電源容量大大減小。串聯諧振電源是利用諧振電抗器和被試品電容諧振產生高電壓和大電流的，在整個系統中，電源只需要提供系統中有功消耗的部分，因此試驗所需的電源功率只有試驗容量的1/Q。
8、設備的重量和體積大大減少。串聯諧振裝置中，省去了笨重的大功率調壓裝置和普通的大功率工頻試驗變壓器，而且，諧振激磁電源只需試驗容量的1/Q，中試控股使得系統重量和體積大大減少，一般為普通試驗裝置的1/10-1/30。
9、有效改善輸出電壓波形。諧振電源是諧振式濾波電路，能改善輸出電壓的波形畸變，獲得很好的正弦波形，有效防止了諧波峰值對試品的誤擊穿。
10、防止大的短路電流燒傷故障點。在串聯諧振狀態，當試品的絕緣弱點被擊穿時，電路立即脫諧，回路電流迅速下降為正常試驗電流的1/Q，而用并聯諧振或者試驗變壓器做耐壓試驗時，擊穿電流立即上升幾十倍，兩者相比，短路電流與擊穿電流相差數百倍。串聯諧振能有效的找到絕緣弱點，又不存在大的短路電流燒傷故障點的憂患。
11、不會出現任何恢復過電壓。試品發生擊穿時，因失去諧振條件，高電壓也立即消失，電弧即刻熄滅，且恢復電壓的再建立過程很長，很容易在再次達到閃絡電壓前斷開電源，這種電壓的恢復過程是一種能量積累的間歇振蕩過程，其過程長，而且不會出現任何恢復過電壓。
四、主要技術參數
1.中試控股額定容量：44kVA
2.額定電壓：22kV；44kV
3.額定電流：2A；1A
4.測量精度：系統有效值1.5級
5.工作頻率：30-300Hz
6.裝置輸出波形：正弦波
7.品質因素：裝置自身Q≥30(f=45Hz)
8.波形畸變率：輸出電壓波形畸變率≤1%
9.輸入電源：單相220或三相380V電壓，頻率為50Hz
10.工作時間：額定負載下允許連續60min；過壓1.1倍1分鐘
11.溫    升：額定負載下連續運行60min后溫升≤65K
12.保護功能：過壓、過流、零位啟動、系統失諧（閃絡）等保護功能
13.環境溫度：－20℃-55℃
14.相對濕度：≤90%RH
15.海拔高度:≤3000米
五、中試控股ZSBP-44kVA/44kV變頻串聯諧振耐壓試驗裝置容量驗證
裝置容量定為44kVA，分兩節電抗器，電抗器單節為22kVA1A
六、試驗時設備組合方式
組合方式
被試品對象 電抗器選擇
（22kVA/22kV兩節） 激勵變壓器
輸出端選擇 試驗電壓(kV)
10kV/300mm2電纜1km 使用電抗器兩節并聯 1.5kV ≤22kV
10kV開關等電氣設備 使用電抗器兩節串聯 3kV ≤42kV
七、10kv高壓開關柜耐壓試驗儀中試控股系統配置參數
(一)變頻電源ZSXZ-4kW                                      1臺
1)額定輸出容量：4kW
2)工作電源：220/380±10%V（單/三相），工頻
3)輸出電壓：0–400V
4)額定輸入電流：10A
5)額定輸出電流：10A
6)電壓分辨率：0.01kV
7)電壓測量精度：1.5%
8)頻率調節范圍：30–300Hz
9)頻率調節分辨率：≤0.1Hz
10)頻率穩定度：0.1%
11)運 行 時 間：額定容量下連續60min
(二)ZSBP-44kVA/44kV變頻串聯諧振耐壓試驗裝置激勵變壓器ZSJL-3kVA
1)額定容量：3kVA
2)輸入電壓：0-400V
3)輸出電壓：1.5/3kV
4)結    構：干式
6)重    量：約35kg
(三)高壓電抗器ZSDK-22kVA/22kV
1)額定容量：22kVA;
2)額定電壓：22kV
3)額定電流：1A
4)電 感 量：110H/單節
5)品質因素：Q≥30 (f=45Hz)
6)結    構：干式
(四)電容分壓器ZSFY-3000pF/50kV
1)額定電壓：50kV
2)高壓電容量：3000pF
3)介質損耗：tgσ≤0.5%
4)分 壓 比：1000：1
5)測量精度：有效值1.5級
6)重    量：約8kg
(五)10kv高壓開關柜耐壓試驗儀中試控股ZSBP-44kVA/44kV變頻串聯諧振耐壓試驗裝置補償電容器ZSBC-20000pF/40kV
1)額定電壓：40kV；
2)高壓電容量20000pF；
3)重量：8kg；
