10kv高壓電纜耐壓實驗儀

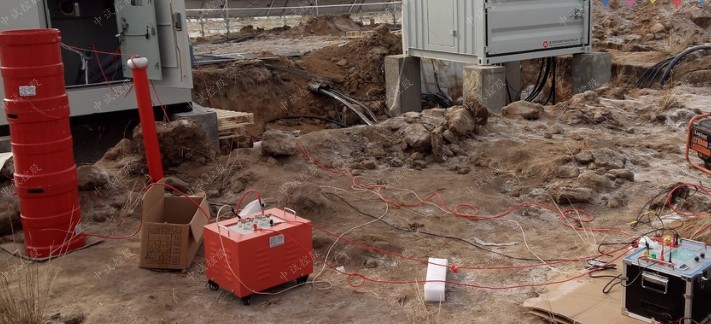

ZSBP-270kVA/108kV 變頻串聯諧振試驗裝置
一、 被試品對象及試驗要求：

35kV/300mm2電纜2km的交流耐壓試驗，電容量≤0.389uF，試驗頻率30-300Hz，試驗電壓52kV，試驗時間60min。

10kV/400mm2電纜5km的交流耐壓試驗，電容量≤2.1uF，試驗頻率30-300Hz，試驗電壓22kV，試驗時間5min。

35kV開關柜、互感器、母線母盤的交流耐壓試驗，試驗頻率30-300Hz，試驗電壓95kV，試驗時間1min。

二、 串聯諧振工作環境：

1. 環境溫度：－100C –50 0C;

2. 相對濕度：≤90%RH;

3. 海拔高度: ≤1000米；

三、 裝置主要技術參數及功能：

1. 額定容量：270kVA；

2. 輸入電源：單相220或三相380V電壓，頻率為50Hz；

3. 額定電壓：27kV；54kV；108kV

4. 額定電流：10A；5A；2.5A

5. 工作頻率：30-300Hz；

6. 裝置輸出波形：正弦波

7. 波形畸變率：輸出電壓波形畸變率≤1%；

8. 工作時間：額定負載下允許連續60min；過壓1.1倍1分鐘；

9. 溫 升：額定負載下連續運行60min后溫升≤65K；

10. 品質因素：裝置自身Q≥30(f=45Hz)；

11. 保護功能： 對被試品具有過流、過壓及試品閃絡保護(詳見變頻電源部分)；

12. 測量精度：系統有效值1.5級；

1　概述
ZSBP-270kVA/108kV 變頻串聯諧振試驗裝置隨著我國的電力事業的迅速發展,尤其是在城網改造中,用交聯聚乙烯電纜(以下簡稱:“交聯電纜”)代替架空線路已成為一種趨勢,高電壓的電力交聯電纜使用的數量越來越多。為了檢驗和保證交聯電纜的安裝質量,在送電投運前,對交聯電纜進行現場交流耐壓試驗十分必要。過去由于受試驗設備的限制,在現場對交聯電纜進行交流耐壓試驗比較困難,一般采用直流耐壓試驗來代替。存在兩個缺點:
1)直流電壓對交聯聚乙烯絕緣,有積累效應,即“記憶性”。一旦電纜有了由于直流試驗而引起的“記憶性”,它就需要很長時間來釋放盡殘留在電纜中直流電荷。而當該電纜投入運行時,直流電
荷便會疊加在交流電壓峰值上,產生“和電壓”,遠超過電纜的額定電壓,使絕緣加速老化,縮短使用壽命。
2)直流電壓分布與實際運行的交流電壓不同,直流電場分布受電阻率影響,而交流下電場分布與電阻率和介電系數都有關。因此直流耐壓試驗并不能象交流耐壓一樣可以準確地反映電纜的機械損傷等明顯缺陷,直流試驗合格的電纜,投入運行后,在正常工作電壓作用下,也會發生絕緣故障。由此可見,對于交聯電纜采用傳統的直流耐壓試驗是不可取的,應予淘汰。近年來,國內外許多專家都建議現場對交聯電纜進行交流耐壓試驗來代替直流電壓試驗。由于電力電纜對地電容量很大,在現場采用50Hz工頻進行交流耐壓試驗條件難以具備,但采用調頻電源進行交流耐壓試驗,條件是基本具備的。根據GB11017-89 [1]及IEC840,現場絕緣耐壓試驗中使用的交流電壓頻率,可采用30—300Hz。
2　交流耐壓的幾種試驗方法
2·1 中試控股電力串聯諧振
如果被試品的試驗電壓較高,而電容量較小, 一般可采用串聯諧振方法,見圖1所示。
