SF6報警系統
時間：2021-07-20

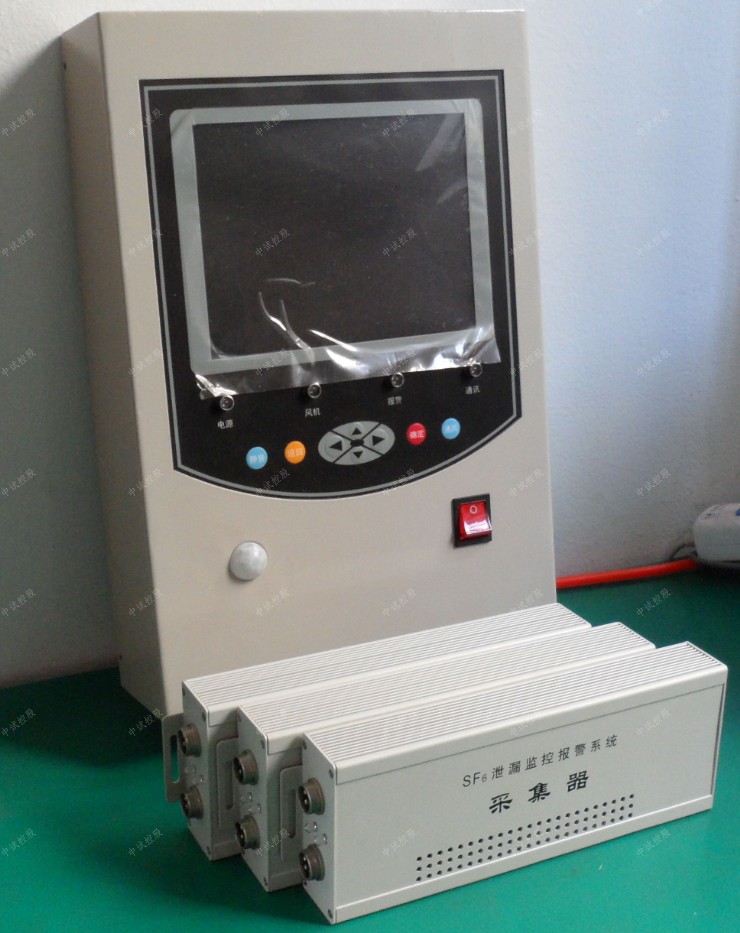

SF6報警系統
SF6氣體報警裝置
SF6報警裝置可長期用于對環境大氣中過高的SF6含量進行監控, 并對戶內及地下的SF6絕緣系統的泄漏進行監控。如果在被監測的取樣點處SF6的含量大于2.0% (體積百分比), 報警裝置即可發出聲光信號和遠方報警。取樣點位于被測空氣抽取處, 它通常是所監控房間中SF6氣體可達到的低點(氣體積洼)。由于SF6氣體比空氣重, 所以泄漏的SF6氣體將匯聚在被監控房間的低處。把低洼處的SF6的報警濃度設定在2.0%意味著 與被監控房間中總的空氣量相比, SF6氣體的泄漏量仍幾乎是0% 。
因此,在大多數情況下, 即使已發出報警仍還有的足夠的凈空來探測和消除泄漏源。
房內的空氣先通過一除塵過濾器, 然后由一個小的膜式泵抽進測試腔內
該裝置通過測量由該泵所吸入的混合氣體的聲速來確定SF6的含量
該測量值經過微處理器與預先存儲的數據相比較, 隨后得出空氣中SF6的含量
若測出的含量大于2.0%（體積百分比）, 則處理器發出警報信號, 紅色的發光二極管發出光信號, 蜂鳴器產生聲音信號,而遙kong信號則將遠處控制插座上的恒定信號中斷
微處理器還能監控該裝置的其它功能, 如氣流、膜式泵的運行、電壓、溫度及裝置本身的功能
如果出現故障, 將顯示有異常, 紅色發光二極管的干擾信號燈亮, 蜂鳴器輕響, 同時遠端控制插座上的另一個恒定信號中斷
通過使用遠端控制插座, 本裝置的所有功能均可遙kong
通過多路轉換器, 報警裝置能多對6個監測點進行監控
由于報警裝置要長期連續工作, 其可靠性是非常重要的, 所以本裝置可檢查自身的各種功能, 且無需定期維修
電 壓：220V-240V50 Hz
耗 能：約40VA
響應時間：用2m 長的連接軟管時約為1分鐘
觸點輸出：2個2.5A無壓轉換觸點250V AC
工作溫度：-5℃至 40℃ (工作狀態) ( 32℉ to 104℉)
-25℃至 60℃（儲存狀態）(-13℉ to 140℉)
保護等級：根據DIN 400500的IP 40
報警設定：SF6空氣的體積百分比為2.0%
精 度：±0.5 Vol. %SF6成份
增值服務
- 三年質保,一年包換,三個月試用
