220KVGIS高壓開關配電室SF6在線檢測系統
時間：2021-07-21
220KVGIS高壓開關配電室SF6在線檢測系統
紅外成像檢測：使用對SF6氣體的紅外輻射波段敏感的紅外熱像儀器，對可能泄漏的設備進行拍攝。當存在SF6氣體泄漏時，紅外熱像儀器檢測到氣體輻射并在顯示設備上形成畫面。該方法具有良好的實施性，但成本相對較高，測試儀器使用壽命相對較短。此外，由于測試環境中含有多種多樣的背景光，進行拍攝過沖中不可避免地會接收到這些背景光，對SF6泄漏的觀測形成干擾。因此，該方法要求紅外成像儀具有較高靈敏度以及濾除干擾的能力。
定量檢測。定量檢測可以確定設備漏氣量大小，主要用于設備安裝、制造、驗收等。中試控股定量檢測主要包括壓力下降法、掛瓶法、局部包扎法。壓力下降法：在GIS設備氣室裝配SF6氣體壓力表或密度繼電器，通過檢查壓力讀數判斷設備是否存在漏氣點。該方法可以判斷GIS設備漏氣的具體氣室，但是無法定位漏氣點。該方法適用于漏氣量較大的設備檢漏，以及在運行中監督設備漏氣量。原理是：測量一定時間范圍內設備的氣體壓力差，根據壓力降低情況計算設備的漏氣率。

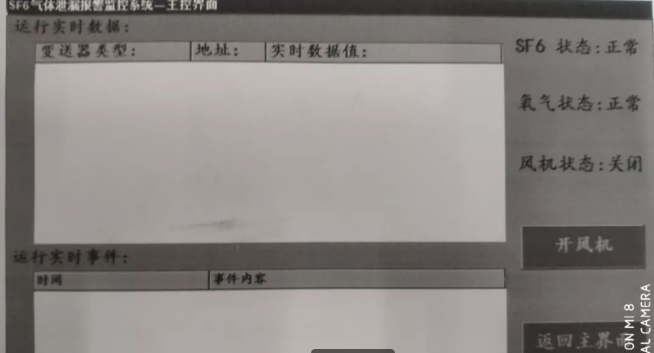

采用開放式光路，ZSLB-6000SF6泄漏報警系統不需要采樣就能測量區域中SF6氣體的濃度；集氣體分析、模擬量輸入、開關量輸入、協議轉換、通信接口轉換、傳輸和開關量輸出控制等功能于一體，覆蓋了工業控制及監測系統的現場采集所需功能，能根據各種應用場合的具體要求進行靈活配置的智能型采集系統。
ZSLB-6000SF6泄漏報警系統綜合運用了開放式光路高靈敏中紅外激光吸收光譜技術、數據采集處理、通信技術于一體的開放系統平臺，它的所有功能均采用模塊化設計，便于工程安裝及工程維護。系統自身帶有自動濃度校準功能，不需要額外的定期校準。
參數
1、SF6氣體檢測靈敏度： ±1ppm（激光變送器） ±5%設置值（電化學傳感器）
2、氧氣檢測濃度： 1～25U%（帶數顯功能）
3、氧氣濃度報警門限 可調
4、氧氣測量精度 ：<0.5%（0.4%,O2在21%時）
5、溫度顯示范圍 ：-25～99℃
6、溫度測量精度： <0.5%
7、溫度報警門限： 可調
8、濕度顯示范圍： 0～99%RH
9、濕度測量精度： <3%
10、濕度報警門限： 可調
11、輸 入 電 壓： 176～265VAC
12、中試控股報警輸出點： 2A
13、風機輸出觸點電源： 380VAC 40A
14、ZSLB-6000SF6泄漏報警系統風機通風時間設定：15MIN/次（可調）
15、數據記錄時間 2年，上位機海量存儲
16、通 訊 RS-485標準協議
增值服務
- 三年質保,一年包換,三個月試用
