MDJ-800直流系統級差配合特性測試儀
時間：2021-07-22

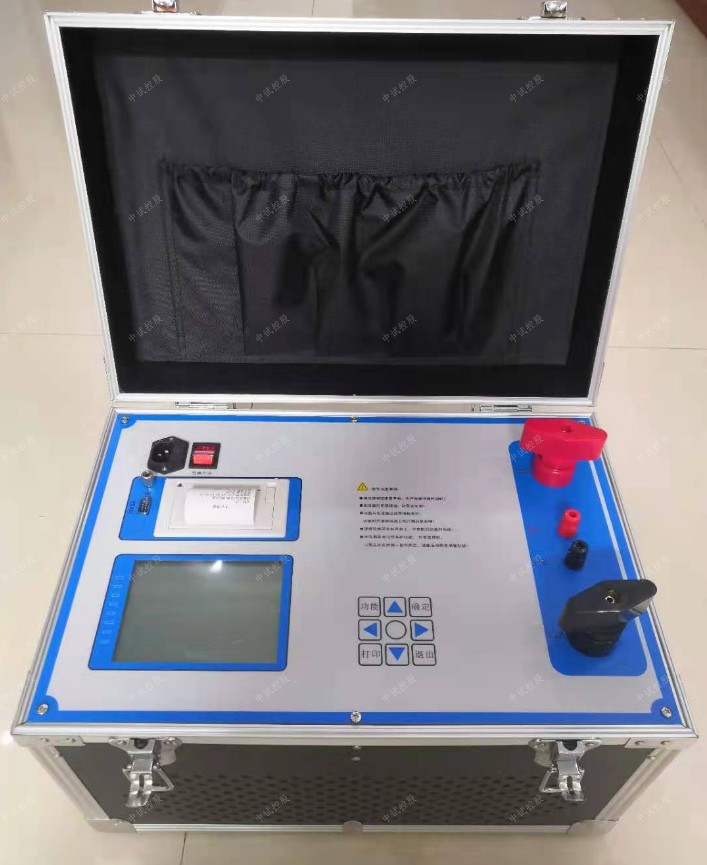

MDJ-800直流系統級差配合特性測試儀
測試方法與流程根據直流系統的設計方案不同，級差保護最多不超過四級，上下san級保護是比較多見，相互之間配合所選用直流短路器的規格也是有一定的配置比例和要求， 一般初級額定電流最小，下面以5A、10A和20Asan級直流斷路器為例，將一下具體試驗方法，把三個斷路器按額定電流大小串聯起來，假設一級電流為5A，二級為10A，三級額定電流20A，中試控股將三組斷路器正級串聯通過測試儀正級之后回到負極形成測量回路，然后在參數設置中將額定電流設置成該級差額定電流的3~5倍，最高可達額定電流的8倍，選擇測試，觀察跳閘斷路器的順序是否正確，有沒有誤動，拒動和越級跳閘的現象ZSMDJ-800直流系統級差配合特性測試儀
特點
1. 儀器既可以單獨使用，也可以與PC機聯機使用。
2. 儀器提供直流大電流源使用簡便，無需提供蓄電池等直流電源。
3. 320×240液晶顯示器、高速熱敏打印機，全鍵盤操作方式，智能化工作全過程。
4. 采用電力電子控制技術產生直流大電流輸出，輸出電流響應速度快、精度高、連續可調。
5. 多個高精度傳感器自動切換電流量程和高性能14位AD采集芯片。
6. 具有掉電存儲功能，可以存1000組試驗數據。
7. 自動保存設置數據，掉電后開機后顯示上一次的設置數據。
8. 具有安秒動作試驗方式、通流不動作試驗、tuokou測試試驗、差級配合試驗、內阻測試試驗五大試驗。完全兼容全點測試和抽點測試。
9. 儀器提供RS232通信接口，電腦完全可以控制儀器并導出試驗數據。
10. 聯機使用方式時，可以操作控制儀器、導入試驗數據、存儲試驗數據、生成數據報表、生成數據曲線、生成EXCEL報表等。
11. 儀器帶有過熱、過流、過壓保護保護功能。
12. 儀器抗干擾能力強，電磁兼容性能強。
技術指標
1. 電源輸入：220V±10%，頻率：50Hz±0.5 Hz；
2. 測試電流范圍：0—500A；
3. 測試電壓范圍：0-1.0V；
4. 測試電流紋波系數：小于5%；
5. ZSMDJ-800直流系統級差配合特性測試儀輸出電流的穩定性：≤0.5%；
6. 時間記錄：0-9999S；最小時間分辨率：0.1mS；
7. 環境溫度：－20℃至50℃
8. 外形尺寸：470mm(長)×320mm（寬）×460mm（高）；
9. 重量：20kg
增值服務
- 三年質保,一年包換,三個月試用
