新裝和運行中的直流保護電器差級配合試驗儀
時間：2021-07-23

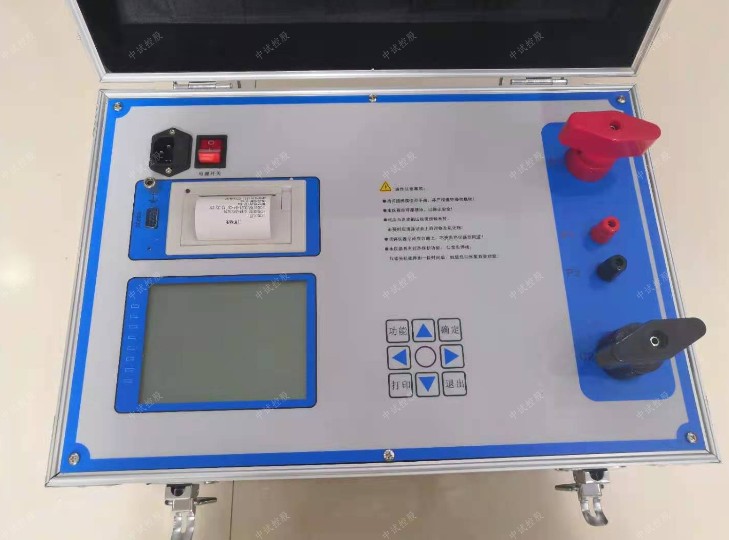

新裝和運行中的直流保護電器差級配合試驗儀
根據直流保護電器安秒特性測試的現實狀況，一種適合變電站現場使用、便于攜帶、自動化程度高的直流斷路器安秒特性測試及級差配合綜合系統，中試控股可以為運行維護部門提供直流保護電器動作特性的測試手段，對直流保護電器的動作特性以及級差配合進行校驗，以便提高直流系統運行的可靠性，保證電網的安全可靠運行。
高精度、高性能、高速數據采集卡，多通道并行采集存儲
可預設短路電流、進行短路測試校驗級差配合的選擇性
可通過帶載小電流預估支路的短路電流
可查表計算級差配合概率預估值
可顯示短路動作電流、弧前時間、滅弧時間及開關分斷特性曲線
負載調節采用大功率純電阻負載，線性度好、精度高
輸出控制采用多級高電壓大電流直流接觸器，滅弧能力強，安全性高
ZSMDJ-800直流系統級差配合特性測試儀具有自動“短通”軟件延時和人工急停兩種保護模式，安全可靠
具有線路電阻預估和可控電流測控兩種工作模式
PC機操作軟件，可視化圖形界面，數據庫管理系統，隨時查閱記錄和報告
技術參數
工作電源AC 220V±15%，50Hz
電壓等級DC 220V
電壓精度0.5%
電流精度0.5%
預估精度5%
電流測量范圍0~2000A
采樣分辨率16位
錄波分辨率12位
裝置外形尺寸520×470×178mm3
重量20kg
增值服務
- 三年質保,一年包換,三個月試用
