配網小型斷路器級差試驗測試儀

時間：2021-07-23

配網小型斷路器級差試驗測試儀

目前變電站的直流饋電網絡多采用樹狀結構，從蓄電池到站內用電備，一般經過三級配電，每級配電大多采用直流斷路器作為保護電器。由于上下級直流斷路器保護動作特不匹配，在直流系統運行過程中，當下級用電設備出現短路故障時，經常一起上一級直流斷路器的越級跳閘，從而引起其他饋電線路的斷路事故，進而引起變電站一次設備如高壓開關、變壓器、電容器等的事故。為防止因直流斷路器及其他直流保護電器動作不匹配帶來的隱患，國電電網公司規定，對于新裝或正在運行的直流保護電器，必須保證其直流回路級差配合的正確性。DL/T5044-2014《電力工程直流技術設計規程》規定，ZSMDJ-800直流系統級差配合測試儀變電站直流系統中的直流斷路器的級差配合方案應滿足選擇保護的要求。《國家電網公司十八項電網重大反事故措施》第5.1.1.10條：變電站饋出網絡應采用輻射型供電方式，嚴禁采用環狀供電方式。第5.1.1.15條：除蓄電池出口總熔斷器外,逐步將現有運行的熔斷器更換為直流專用斷路器，當直流斷路器與蓄電池組出口總熔斷器配合時，應考慮動作的不同，對級差作適當調整。中試控股《國家電網公司防止變電站全停十六項措施》第8.3.1條規定：對新建或改造的變電站直流系統應在投運前由施工單位做直流斷路器（熔斷器）上下級級差配合試驗，合格后方可投運。保護電器如何正確選型及上下級之間選擇保護的配合問題，直接關系到能否把直流電源的故障限制在小范圍內，這對防止事故擴大和設備嚴重損壞至關重要。

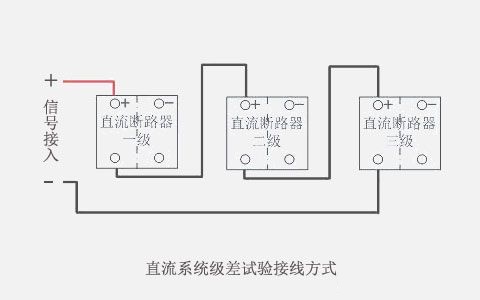

技術指標
1. 電源輸入：220V±10%，頻率：50Hz±0.5 Hz；
2. 測試電流范圍：0—500A；
3. 測試電壓范圍：0-1.0V；
4. 測試電流紋波系數：小于5%；
5. 輸出電流的穩定性：≤0.5%；
6. 時間記錄：0-9999S；最小時間分辨率：0.1mS；
7. 環境溫度：－20℃至50℃
8. 外形尺寸：470mm(長)×320mm（寬）×460mm（高）；
9. 重量：20kg

特點
高精度、高性能、高速數據采集卡，多通道并行采集存儲
可預設短路電流、進行短路測試校驗級差配合的選擇
可通過帶載小電流預估支路的短路電流
可查表計算級差配合概率預估值
可顯示短路動作電流、弧前時間、滅弧時間及開關分斷曲線
負載調節采用大功率純電阻負載，線度好、精度高
輸出控制采用多級高電壓大電流直流接觸器，滅弧能力強，安全高
ZSMDJ-800直流系統級差配合測試儀裝置具有自動“短通”軟件延時和人工急停兩種保護模式，安全可靠
具有線路電阻預估和可控電流測控兩種工作模式
PC機操作軟件，可視化圖形界面，數據庫管理系統，隨時查閱記錄和報告

功能特點：

整個系統分上位機顯示、控制和下位機執行、保護兩部分。采用集中控制的方式，提高系統的安全和便捷性。
1、采用100M數據采集卡，VC開發平臺，采樣速率高，準確可靠。
2、計算機控制，全漢化圖形界面，操作簡單，使用方便。
3、具有小電流預估和短路校驗兩種工作模式。
4、純大功率電阻負載，線度好，精度高，輸出調節采用了大功率開關管以實現無觸點調節。
5、可存儲大量數據（具體視硬盤容量而定），實現電子存檔；報表打印輸出，歷史記錄快速查找，方便分析。
