變壓器局部放電測試過程
時間：2022-07-10
變壓器的局部放電試驗是應用在110kv及以上的電力系統中，要求測量變壓器的局部放電量和感應耐壓，并且要求所測量的局部放電量不大于250PC。

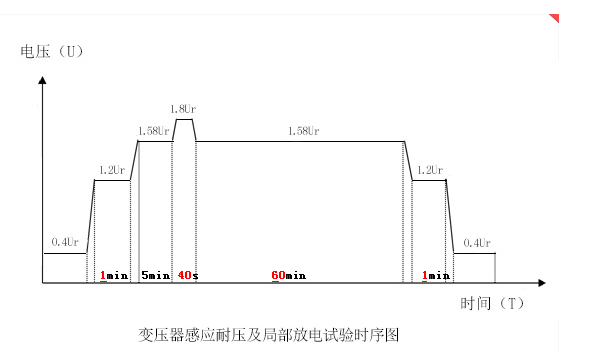

局部放電試驗過程
（1）在電壓小于 0.4Ur/√3 的電壓下接通電源；
（2） 電壓升至 0.4Ur/√3，進行背景 PD 測量并記錄；
（3）試驗電壓升至 1.2Ur/√3，保持至少 1min，進行穩定的 PD 測量，并記錄放電量值；
（4）試驗電壓升至測量電壓 1.58Ur/√3，保持至少 5min，進行穩定的 PD 測量，并記錄放電量值；
（5）試驗電壓升1.8Ur/√3并保持60S，之后立即不間斷地降至測量電壓 1.58Ur/√3記錄 PD 水平；
（6）保持測量電壓 1.58Ur/√3 至少 1h，每隔 5min 測量記錄 PD 水平；
（7）試驗電壓降至 1.2Ur/√3，持續至少 1min，測量穩定的 PD 并記錄；
（8）電壓降至 0.4Ur/√3，進行背景 PD 測量并記錄；
（9）電壓降至 0.4Ur/√3 以下，切斷電源，試驗完畢。
注意：圖中的電壓時線電壓，如果是相電壓需要除以1.732之后所得每相一次試驗電壓。
