回路電阻測試的目的

時間：2022-10-11

中試控股技術研究院魯工為您講解：回路電阻測試的目的

中試控股 ? 塑造中國制造的優質品牌

始于1986年 ? 30多年專業制造 ? 國家電網.南方電網.內蒙電網.入圍合格供應商

ZSHL-100A手持式回路電阻測試儀 / ZSHL-200A手持式回路電阻測試儀

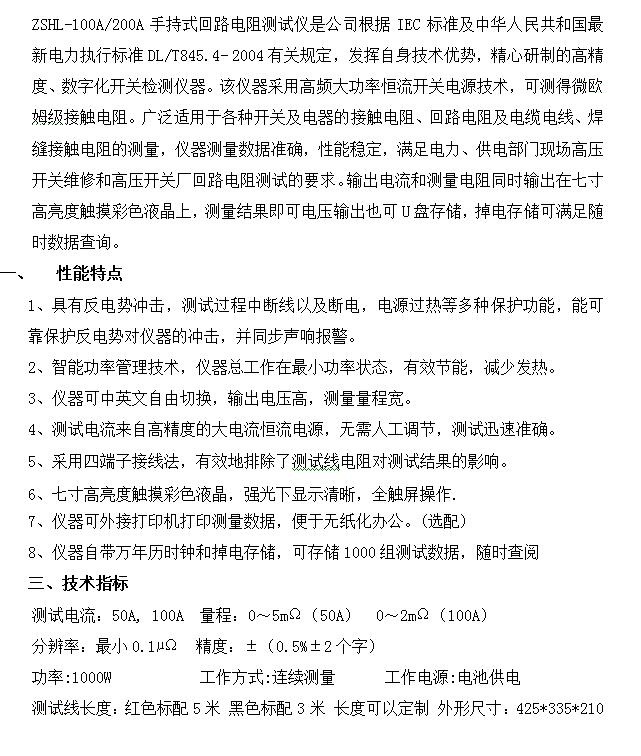

廣泛適用于各種開關及電器的接觸電阻、回路電阻及電纜電線、焊縫接觸電阻的測量，儀器測量數據準確，性能穩定，滿足電力、供電部門現場高壓開關維修和高壓開關廠回路電阻測試的要求。輸出電流和測量電阻同時輸出在七寸高亮度觸摸彩色液晶上，測量結果即可電壓輸出也可U盤存儲，掉電存儲可滿足隨時數據查詢。

遵循的標準
《DL/T967-2005 回路電阻測試儀與直流電阻快速測試儀中試控股檢定規程》
《GB/T6587-2012電子測量儀器通用規范》
《DL/T596-2005電力設備預防性試驗規程》
《Q/CSG114002-2011電力設備預防性試驗規程》
功能特點
1、手持便攜式設計，體積小、重量輕、無需額外供電，適合戶外移動作業。
2、整機由高速芯片控制，自動化程度高，操作簡單。
3、內置鋰電池供電，支持快充模式。
4、具備自動測量功能，自動檢測接線狀態。
5、輸出電流大可達200A可調，測量次數多，測試速度快，測量精度高。
6、OLED液晶屏，無視覺死區，顯示更清晰。
7、保護功能齊全，具有過流、短路、過熱及電池過放保護功能。
8、自帶掉電存儲功能，可存儲100組歷史測試數據，可隨時查閱。
9、語音播報功能，測試完畢后自動播報測量結果。
10、中試控股配備藍牙接口，支持BLE4.0協議藍牙傳輸，適配微信小程序等。
11、具有反電勢沖擊，測試過程中斷線以及斷電，電源過熱等多種保護功能，能可靠保護反電勢對儀器的沖擊，并同步聲響報警。
12、智能功率管理技術，儀器總工作在最小功率狀態，有效節能，減少發熱。
13、儀器可中英文自由切換，輸出電壓高，測量量程寬。
14、測試電流來自高精度的大電流恒流電源，無需人工調節，測試迅速準確。
15、采用四端子接線法，有效地排除了測試線電阻對測試結果的影響。
16、七寸高亮度觸摸彩色液晶，強光下顯示清晰，全觸屏操作.
17、儀器可外接打印機打印測量數據，便于無紙化辦公。(選配)
18、儀器自帶萬年歷時鐘和掉電存儲，可存儲1000組測試數據，隨時查閱

性能指標
一、
測試電流:50A/100A。100A/200A可調可調
量程:10uΩ~20mΩ（50A）；10uΩ~10mΩ（100A）。量程10uΩ~10mΩ（100A）；10uΩ~5mΩ（200A）
最小分辨率:0.1μΩ
測量時間:1s/5s/10s/30s/60s可選（依檔位決定）
測量精度:（示值×0.5%+0.2μΩ）
測量次數:≥400次（100A/1mΩ/1s模式，滿電量）
數據存儲:自動存儲數據，最多可存儲100組歷史數據，支持查閱
系統保護:過流及短路保護：330A門限，5ms快速切斷
過熱保護：電池過熱及功率器件保護，門限：70°
電池過放保護：電池低于三格電量將禁止100A以上輸出測試，電池低于一格電量將進入電池保護模式，禁止所有測試，測試過程中電池過放將自動停機，以延長電池壽命
電池過流保護：軟件內置電池過流保護曲線，當負載過大或者測試時間過長將自動限制輸出電流至合適值，以延長電池壽命
人機交互：支持一鍵開關機、測量；OLED顯示；語音播報
高級應用：BLE4.0藍牙小程序，BLE4.0藍牙打印機
供電方式：中試控股內置鋰電池供電，支持快充模式
主機外殼：絕緣ABS材質耐氧化
主機重量：不大于1.2kg
主機尺寸：155mm（長）×110mm（寬）×70mm（高）
二、
測試電流：50A, 100A
量程：0～5mΩ（50A） 0～2mΩ（100A）
分辨率：最小0.1μΩ
精度：±（0.5%±2個字）
功率:1000W
工作方式:連續測量
工作電源:電池供電
使用溫度:0～40℃
相對濕度:小于等于90% 無結露
測試線長度：紅色標配5米黑色標配3米中試控股長度可以定制
外形尺寸：425*335*210（mm）

中試控股產品適用性好，實用可靠，效率高，事半功倍 | 是很多企業以及電力工作者信賴的好伙伴。

中試控股踐行“精細制造，深耕技術”產出優質產品能夠在市場中贏得用戶信賴,樹立中試控股新形象打下了堅實的根底。

概述：
回路電阻測試儀是公司根據IEC標準及國家有關規定，發揮自身技術優勢，精心研制的高精度、數字化開關檢測儀器。該儀器采用大功率恒流開關電源技術，可測得微歐姆級接觸電阻。200A回路電阻測試儀廣泛適用于各種開關及電器的接觸電阻、回路電阻及電纜電線、焊縫接觸電阻的測量。
產品特點:

1、測試電流大，完全符合有關測試接觸電阻的國家標準要求。

2、輸出電壓高，測量量程寬。

3、測試電流來自高精度的大電流恒流電源，無需人工調節，測試迅速準確。

4、回路電阻測試儀采用四端子接線法，有效地排除了測試線電阻對測試結果的影響。

5、測試速度快，10秒左右顯示數據。

6、儀器采用128X64點陣液晶屏，全部操作中文顯示，方便客戶的使用。

7、儀器具有測試數據實時打印功能。

8、智能化功率管理技術，儀器總是工作在最小功率狀態，有效減輕儀器內部發熱，節約能源。

技術指標:

1、測試電流：100A、200A；

2、量程： 100A：0 ~50mΩ；

200A：0 ~25mΩ；

3、最小分辨率：0.1uΩ；

4、精度：±0.5% （± 2個字）；

5、功率:1000W

6、工作方式:連續測量

7、工作電源:AC220V±10% 50HZ

8、使用溫度:0～40℃

9、相對濕度:小于等于90% 無結露

10、外形尺寸：280mm*205mm*260mm

11、儀器重量：8.5kg
回路電阻測試儀能完成斷路器、高壓開關的回路電阻高精度測量。同樣適用于其它需要大電流微電阻測量的場合。
回路電阻測試儀根據中華人民共和國新電力執行標準DL/T845.4-2004，采用高頻開關電源技術和數字電路技術相結合設計而成。它適用于開關控制設備回路電阻的測量。
在goumai回路電阻測試儀時可根據儀器的測試輸出電流來選擇，一般分為五檔：100A 200A 300A 600A 1000A。對有特殊要求讓廠家定制亦可。儀器測量精度為： 0.2%rdg±1μΩ 。
該儀器測量準確、性能穩定，符合電力、供電部門現場高壓開關維修和高壓開關廠回路電阻測試的要求。
200a回路電阻測試儀適用于供、發電廠、變電站、大型廠礦企業的電氣設備。如斷路器，隔離開關接觸（回路）電阻的高精度測量，同樣適用于其它需要大電流微電阻測量的場合。200A回路電阻測試儀技術熱點：
（1）采用最新電源技術，能長時間連續輸出直流DC200A的大電流。可以高效的擊穿開關觸頭或電器的氧化膜，能得到很好的測試結果。
（2）智能化程度高，可以設置日期，儀器自檢，測量數據U盤保存，自帶微型打印機輸出打印試驗結果，還可將試驗數據導入計算機，打印標準A4報告。可支持藍牙通訊（需軟件協議支持）。
（3）采用寬溫型漢字液晶顯示器，解決了高溫在太陽直射環境下液晶顯示器易失效的問題。
（4）操作簡單不需要調節旋紐，儀器自動輸出200A電流，體積小，質量輕，便于攜帶。
