中試控股技術研究院魯工為您講解：ZSBR-8500電力變壓器繞組變形測試儀

ZSBR-8500電力變壓器繞組變形測試儀 | 參考標準：DL/T 911-2016

變壓器在試驗過程中發生匝間、相間短路，或在運輸過程中發生沖撞，造成線圈相對位移，以及運行過程中在短路和故障狀態下因電磁拉力造成線圈變形，就會使變壓器繞組的分布參數發生變化。進而影響并改變變壓器原有的頻域特征，即頻率響應發生幅度變化和諧振頻點偏移等。并根據響應分析方法研制開發的RBX-H變壓器繞組頻率響應測試儀，就是這樣一種新穎的變壓器內部故障無損檢測設備。它適用于63kV～500kV電力變壓器的內部結構故障檢測。

檢測數據自動分析系統,橫向比較A、B 、C三相之間進行繞組相似性比較,其結果為:①一致性很好②一致性較好③一致性較差④一致性很差,縱向比較A-A、B-B、C-C調取原數據與當前數據同相之間進行繞組變形比較，其結果為:①正常繞組②輕度變形③中度變形④嚴重變形；

中試控股始于1986年 ? 30多年專業制造 ? 國家電網.南方電網.內蒙電網.入圍合格供應商

一、簡介
1、ZSBR-8500電力變壓器繞組變形測試儀根據對變壓器內部繞組特征參數的測量，采用目前世界發達國家正在開發完善的內部故障頻率響應分析(FRA)方法，能對變壓器內部故障作出準確判斷。
2、變壓器設計制造完成后，其線圈和內部結構就確定下來，因此對一臺多繞組的變壓器線圈而言，如果電壓等級相同3、繞制方法相同，則每個線圈對應參數(Ci、Li)就應該是確定的。因此每個線圈的頻域特征響應也隨之確定，對應的三相線圈之間其頻率圖譜具有一定可比性。
4、變壓器在試驗過程中發生匝間、相間短路，或在運輸過程中發生沖撞，造成線圈相對位移，以及運行過程中在短路和故障狀態下因電磁拉力造成線圈變形，就會使變壓器繞組的分布參數發生變化。進而影響并改變變壓器原有的頻域特征，即頻率響應發生幅度變化和諧振頻點偏移等。并根據響應分析方法研制開發的ZSBR-8500電力變壓器繞組變形測試儀，就是這樣一種新穎的變壓器內部故障無損檢測設備。它適用于63kV～500kV電力變壓器的內部結構故障檢測。
5、ZSBR-8500電力變壓器繞組變形測試儀是將變壓器內部繞組參數在不同頻域的響應變化經量化處理后，根據其變化量值的大小、頻響變化的幅度、區域和頻響變化的趨勢，來確定變壓器內部繞組的變化程度，進而可以根據測量結果判斷變壓器是否已經受到嚴重破壞、是否需要進行大修。變壓器繞組變形頻率響應測試儀由筆記本電腦及單片機構成高精度測量系統,結構緊湊，操作簡單，具有較完備的測試分析功能，對照使用說明書或經過短期培訓即可自行操作使用。
6、變壓器設計制造完成后，其內部結構和各項參數基本保持不變，因此每個線圈的頻域響應也隨之確定，正常繞組的變壓器，其三相頻域響應曲線耦合程度基本一致；
7、當變壓器在試驗過程中出現匝間、相間短路，在運行中出現短路或其他故障因電磁拉力造成線圈移位，在運輸過程中發送碰撞造成線圈相對移位，這些因素都會使變壓器分布參數發生變化，其頻域響應也發生變化，根據頻域響應曲線即可判斷變壓器的變形程度；
8、基于以上思想和先進的測量技術，本公司設計了變壓器繞組變形測試儀，該儀器能準確繪制各相頻域響應曲線，通過測量曲線的橫向、縱向對比，可以準確的判斷變壓器的變形程度。
9、本儀器符合DL/T911 2004《電力變壓器繞組變形的頻率響應分析法》標準。

二、特點優勢
1、采用先進的DDS掃頻技術；
2、采用雙電源供電：市電AC220V±10%，內電源6V5AH蓄電池；
3、采用高速，高集成化微處理器設計；
4、輸出正弦波幅值可通過軟件設置；
5、雙通道16位AD采樣；
6、8寸彩色觸摸屏，亮度可調；
7、最多可以保存120組測量數據，供隨時查閱或上傳至PC機；
8、有強大的上位機軟件，曲線分析、打印和生成word文檔；
9、USB2.0接口,支持數據上傳和聯機測試；

三、技術指標
1、設置6種不同的掃描方式：
線性 1K-1000kHz_1.0步進1kHz    1000點
線性 1K-1000kHz_0.5步進0.5kHz   2000點
線性 1K-2000kHz_1.0步進1kHz    2000點
線性 1K-2000kHz_0.5步進0.5kHz   4000點
分段100HZ - 1000kHz             1440點
分段100HZ - 2000kHz            2440點
2、測量范圍：(-100dB） - （+20dB）
3、測量精度：0.1dB；
4、掃描頻率精度：0.01%；
5、信號輸入阻抗：1MΩ；
6、信號輸出阻抗：50Ω；
7、同相測試重復率：99.9%；

中試控股ZSBR-8500電力變壓器繞組變形測試儀產品適用性好，實用可靠，效率高，事半功倍 | 是很多企業以及電力工作者信賴的好伙伴。

中試控股踐行“精細制造，深耕技術”產出ZSBR-8500電力變壓器繞組變形測試儀優質產品能夠在市場中贏得用戶信賴,樹立中試控股新形象打下了堅實的根底。

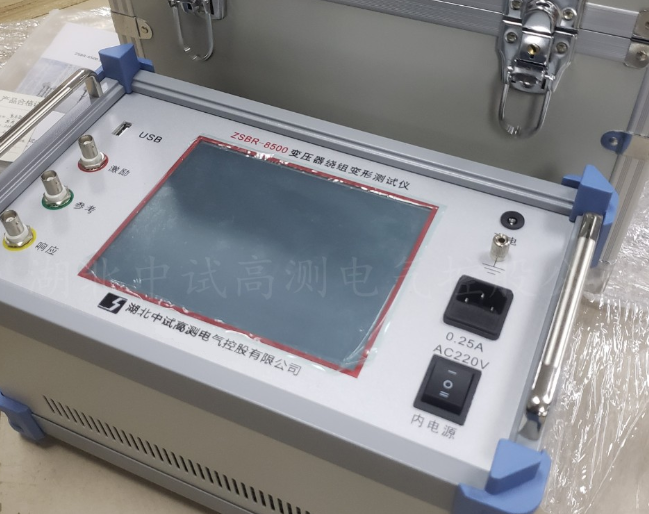

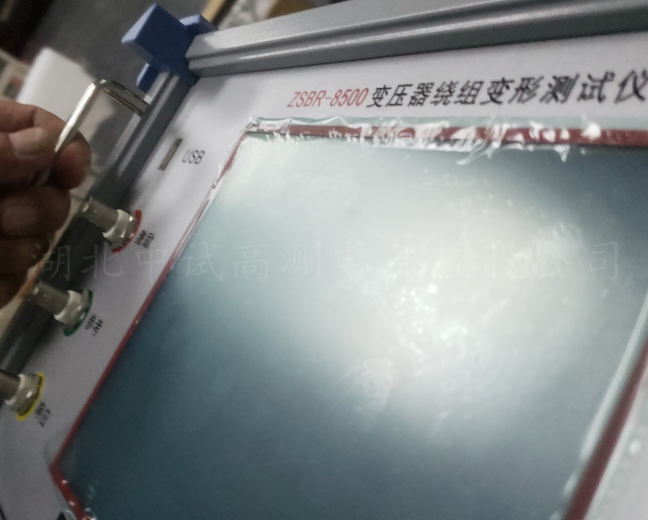

ZSBR-8500 電力變壓器繞組變形測試儀
產品簡介
1. 采用先進的DDS掃頻技術;
2.采用雙電源供電:市電AC220V士10%，內電源6V5AH蓄電池;
3. 中試控股采用高速，高集成化微處理器設計;
4.輸出正弦波幅值可通過軟件設置;
5.雙通道16位AD采樣;
6. 8寸彩色觸摸屏，亮度可調;
7. 多可以保存120組測量數據，供隨時查閱或上傳至PC機;
8. 有強大的.上位機軟件,曲線分析、打印和生成word文檔;
9.USB2、0接口，支持數據.上傳和聯機測試;


1.變壓器設計制造完成后，其內部結構和各項參數基本保持不變，因此每個線圈的頻域響應也隨之確定，正常繞組的變壓器，其三相頻域響應曲線耦合程度基本一致；
2.當變壓器在試驗過程中出現匝間、相間短路，在運行中出現短路或其他故障因電磁拉力造成線圈移位，在運輸過程中發送碰撞造成線圈相對移位，這些因素都會使變壓器分布參數發生變化，其頻域響應也發生變化，根據頻域響應曲線即可判斷變壓器的變形程度；
3.基于以上思想和先進的測量技術，本中試控股設計了變壓器繞組變形測試儀，該儀器能準確繪制各相頻域響應曲線，通過測量曲線的橫向、縱向對比，可以準確的判斷變壓器的變形程度。
4.本儀器符合DL/T911 2004《電力變壓器繞組變形的頻率響應分析法》標準。


產品特征
一、技術特點
1. 采用先進的DDS掃頻技術；
2. 采用雙電源供電：市電AC220V±10%，內電源6V5AH蓄電池；
3. 采用高速，高集成化微處理器設計；
4. 輸出正弦波幅值可通過軟件設置；
5. 雙通道16位AD采樣；
6. 8寸彩色觸摸屏，亮度可調；
7. 多可以保存120組測量數據，中試控股供隨時查閱或上傳至PC機；
8. 有強大的上位機軟件，曲線分析、打印和生成word文檔；
9. USB2.0接口,支持數據上傳和聯機測試；
二、技術指標
1. 設置6種不同的掃描方式：
線性 1K-1000kHz_1.0步進1kHz    1000點
線性 1K-1000kHz_0.5步進0.5kHz   2000點
線性 1K-2000kHz_1.0步進1kHz    2000點
線性 1K-2000kHz_0.5步進0.5kHz   4000點
分段100HZ - 1000kHz             1440點
分段100HZ - 2000kHz            2440點
2. 測量范圍：(-100dB） - （+20dB）
3. 測量精度：0.1dB；
4. 掃描頻率精度：0.01%；
5. 信號輸入阻抗：1MΩ；
6. 信號輸出阻抗：50Ω；
7. 同相測試重復率：99.9%；


三、附件清單
1、主機1臺
2、電源線1根
3、電源充電線1根
4、USB線1根
5、USB1個
6、觸摸筆1支
7、測試線（帶3個測試鉗）1套
8、地線1根
9、說明書1本
10、出廠報告1份
11、合格證1張




ZSBX-9000電力變壓器繞組變形測試儀
產品簡介
1. 采用先進的DDS掃頻技術;
2.采用雙電源供電:市電AC220V士10%，內電源6V5AH蓄電池;
3. 中試控股采用高速，高集成化微處理器設計;
4.輸出正弦波幅值可通過軟件設置;
5.雙通道16位AD采樣;
6. 8寸彩色觸摸屏，亮度可調;
7. 多可以保存120組測量數據，供隨時查閱或上傳至PC機;
8. 有強大的.上位機軟件,曲線分析、打印和生成word文檔;
9.USB2、0接口，支持數據.上傳和聯機測試;


在ZSBR-8500電力變壓器繞組變形測試儀增加以下功能:
1.中英文切換
2.無線連接電腦
3.3D立體圖形顯示
4.數據U盤導出，現場測試無需電源，電腦。快捷方便。


1. 變壓器設計制造完成后，其內部結構和各項參數基本保持不變，因此每個線圈的頻域響應也隨之確定，正常繞組的變壓器，其三相頻域響應曲線耦合程度基本一致；
2. 當變壓器在試驗過程中出現匝間、相間短路，在運行中出現短路或其他故障因電磁拉力造成線圈移位，在運輸過程中發送碰撞造成線圈相對移位，這些因素都會使變壓器分布參數發生變化，其頻域響應也發生變化，中試控股根據頻域響應曲線即可判斷變壓器的變形程度；
3. 基于以上思想和先進的測量技術，本公司設計了變壓器繞組變形測試儀，該儀器能準確繪制各相頻域響應曲線，通過測量曲線的橫向、縱向對比，可以準確的判斷變壓器的變形程度。
4. 本儀器符合DL/T911 2004《電力變壓器繞組變形的頻率響應分析法》標準。


產品特征
一、概述
1. 變壓器設計制造完成后，其內部結構和各項參數基本保持不變，因此每個線圈的頻域響應也隨之確定，正常繞組的變壓器，其三相頻域響應曲線耦合程度基本一致；
2. 當變壓器在試驗過程中出現匝間、相間短路，在運行中出現短路或其他故障因電磁拉力造成線圈移位，在運輸過程中發送碰撞造成線圈相對移位，這些因素都會使變壓器分布參數發生變化，其頻域響應也發生變化，中試控股根據頻域響應曲線即可判斷變壓器的變形程度；
3. 基于以上思想和先進的測量技術，本公司設計了變壓器繞組變形測試儀，該儀器能準確繪制各相頻域響應曲線，通過測量曲線的橫向、縱向對比，可以準確的判斷變壓器的變形程度。
4. 本儀器符合DL/T911 2004《電力變壓器繞組變形的頻率響應分析法》標準。
二、技術特點
1. 采用先進的DDS掃頻技術；
2. 采用雙電源供電：市電AC220V±10%，內電源6V5AH蓄電池；
3. 采用高速，高集成化微處理器設計；
4. 輸出正弦波幅值可通過軟件設置；
5. 雙通道16位AD采樣；
6. 8寸彩色觸摸屏，亮度可調；
7. 多可以保存120組測量數據，供隨時查閱或上傳至PC機；
8. 有強大的上位機軟件，曲線分析、打印和生成word文檔，可3D顯示；
9. USB2.0接口,支持數據上傳；
10. 可WIFI聯機測試
三、技術指標
1. 設置6種不同的掃描方式：
線性 1K-1000kHz_1.0步進1kHz    1000點
線性 1K-1000kHz_0.5步進0.5kHz   2000點
線性 1K-2000kHz_1.0步進1kHz    2000點
線性 1K-2000kHz_0.5步進0.5kHz   4000點
分段100HZ - 1000kHz             1440點
分段100HZ - 2000kHz            2440點
2. 測量范圍：(-100dB） - （+20dB）
3. 測量精度：0.1dB；
4. 掃描頻率精度：0.01%；
5. 信號輸入阻抗：1MΩ；
6. 信號輸出阻抗：50Ω；
7. 同相測試重復率：99.9%；
附件清單
1、主機1臺
2、電源線1根
3、電源充電線1根
4、USB線1根
5、USB1個
6、觸摸筆1支
7、測試線（帶3個測試鉗）1套
8、地線1根
9、說明書1本
10、出廠報告1份
11、合格證1張
