電抗器耐壓串聯諧振試驗裝置

時間：2022-11-24

中試控股技術研究院魯工為您講解：電抗器耐壓串聯諧振試驗裝置

ZSBP-75KVA/75KV變頻串聯諧振成套試驗裝置

| 參考標準：DL/T 474.4-2018

簡易讀懂：變頻串聯諧振耐壓試驗裝置可以做什么?
變頻串聯諧振成套耐壓試驗裝置適用于大容量，高電壓的電容性試品的交接和預防性試驗，主要針對電力電纜、變壓器、斷路器/開關、開關柜、避雷器、電壓互感器、電流互感器、套管、支柱絕緣子、電抗器、母線、隔離開關、輸電線路、發電機、電動機、熔斷器、電容器、隔離開關、接觸器、配電箱、絕緣材質、變電站系統的交流耐壓試驗。

中試控股始于1986年 ? 30多年專業制造 ? 國家電網.南方電網.內蒙電網.入圍合格供應商

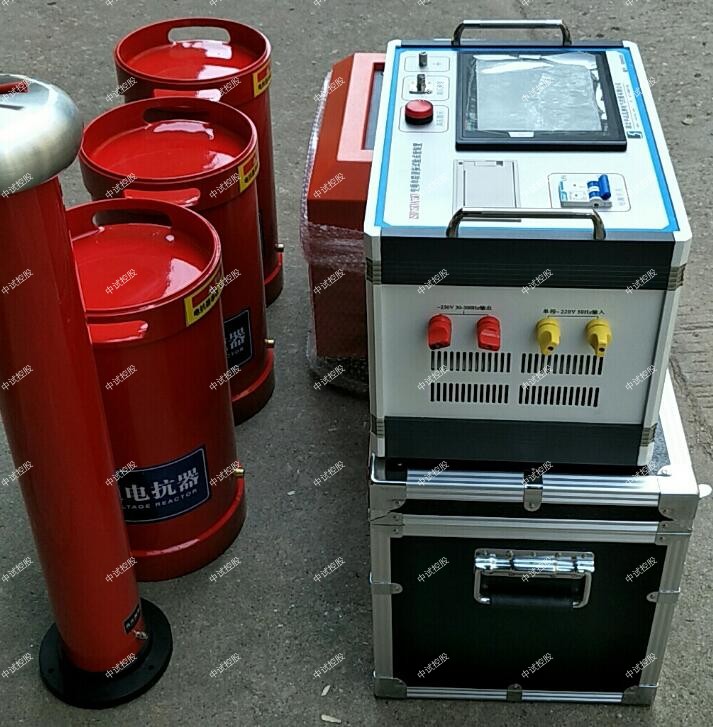

ZSBP-75KVA/75KV變頻串聯諧振成套試驗裝置組成部分：變頻電源主機、激勵變壓器、電抗器、電容分壓器、補償電容器、測試附件組成。適用電壓等級：6kV、10kV、35kV、66kV、110kV、220kV、330kV、500kV、750kV、1000kV，也可以定制不同的電壓等級規格。

如何選擇合適的變頻串聯諧振耐壓試驗裝置？
為了選對規格，請提供以下技術參數
1、電力變壓器：電壓等級，大容量，試驗性質（中性點耐壓或全絕緣耐壓）單相對地電容量；
2、電力電纜：電壓等級，大長度，截面積；
3、發電機、電動機：電壓等級（出口電壓或稱工作電壓），試驗電壓（耐壓值）單相對地電容量范圍（如0.2-0.55uF等）；
4、開關、絕緣子、PT、CT、絕緣工器具、母線：電壓等級（或稱工作電壓）；試驗電壓（耐壓值）；
5、CVT效驗：電壓等級或稱工作電壓，試驗電壓（耐壓值）電容量范圍（如0.005-0.02uF）。

第一章產品概述
1、目前在國際和國內已有越來越多的XLPE交聯聚乙烯絕緣的電力電纜替代原來的充油油紙絕緣的電力電纜。但在交聯電纜投運前的試驗手段上由于被試容量大和試驗設備的原因，仍沿襲使用直流耐壓的試驗方法。近年來國際、國內的很多研究機構的研究成果表明直流試驗對XLPE 交聯聚乙烯電纜有不同程度的損害。有的研究機構觀點認為XLPE 結構具有承儲積累單極性殘余電荷的能力，當在直流試驗后，如不能有效的釋放直流殘余電荷，投運后在直流殘余電荷加上交流電壓峰值將可能致使電纜發生擊穿。國內一些研究機構認為，交聯聚乙烯電纜的直流耐壓試驗中，由于空間電荷效應，絕緣中的實際電場強度可比電纜絕緣的工作電場強度高達11倍。交聯聚乙烯絕緣電纜即使通過了直流試驗不發生擊穿，也會引起絕緣的嚴重損傷。其次，由于施加的直流電壓場強分布與運行的交流電壓場強分布不同。直流試驗也不能真實模擬運行狀態下電纜承受的過電壓，并有效的發現電纜及電纜接頭本身和施工工藝的缺陷。因此，使用非直流的方法對交聯電纜進行耐壓試驗就越來越受到人們的重視。同時，各種大型變壓器的交流耐壓試驗，火力及水力發電機的交流耐壓試驗也定期進行。這些設備的試驗要求的試驗設備容量大，，通常情況下采用諧振的方法進行試驗，但必須是在工頻條件下或等效工頻條件下進行。等效工頻條件一般采用45—65HZ的頻率范圍，但是很多試驗單位要求30-300HZ試驗電源對這類設備進行交流耐壓試驗。另外還有一種低頻設備，0.1HZ的超低頻設備耐壓儀，他有一個弊端就是電壓很難做到很高，在行業里推廣使用一直沒有得到用戶的大面積認可。串聯諧振裝置的應用很快就得到市場的認可，他是真實模擬運行狀態施加電壓，能夠很快的發現被試設備本身狀態情況。
我公司系列串聯諧振裝置主要用于10kV、35kV、66kV、110kV、220kV的交聯橡塑電力電纜，66kV、110kV、220kV的組合電器（GIS）的變頻交流耐壓試驗，水力和火力發電機或電力變壓器等的工頻交流耐壓試驗。其基本原理是采用可調節（30-300HZ）串聯諧振試驗設備與被試品電容諧振產生交流試驗電壓。由于電纜的電容量較大，采用傳統的工頻試驗變壓器很笨重、龐大、大電流的工作電源現場不易取得，因此一般都采用串聯諧振交流耐壓試驗設備。其輸入電源的容量顯著降低，重量減輕，便于使用和運輸。初期都采用調感式串聯諧振設備（50HZ），但存在自動化程度差、噪音大等缺點。因此現在大多采用變頻諧振，可以得到更高的品質因數（Q值），并具有自動調諧、多重保護、以及降低噪音、靈活的組合方式、單件重量輕等優點。
2、串聯諧振在電力系統應用中的優點：
1.1、所需電源容量大大降低。串聯諧振電源是利用諧振電抗器和被試品的電容諧振產生高電壓和大電流的，在整個系統中，電源只需要提供系統中有功消耗的部分，因此，試驗所需要的電源功率只有試驗容量的1/Q。
1.2、設備的重量和體積大大的減少。串聯諧振電源中，不但省去了笨重的大功率調壓裝置和大功率試驗變壓器，而且，諧振激磁電源只需要試驗容量的1/Q，使得系統重量和體積大大減少，一般為普通試驗裝置的1/5-1/30.
1.3、改善輸出電壓的波形。諧振電源是諧振式濾波電容，能改善輸出電壓的波形畸變，有效的防止了諧波峰值對試品的誤擊穿。
1.4、防止大的短路電流燒傷故障點。在串聯諧振狀態，當試品的絕緣弱點被擊穿時，電路立即脫諧，回路電流迅速下降為正常試驗電流的1/Q。而并聯諧振或者試驗變壓器方式做耐壓試驗時，擊穿電流立即上升幾十倍，兩者相比，短路電流，擊穿電流相差數百倍。所以串聯諧振能有效的找到絕緣弱點，又不存在大的短路電流燒傷故障點的憂患。
1.5、不會出現任何恢復過電壓。試品發生擊穿時，因失去諧振條件，高電壓也立即消失，電弧即刻熄滅，且恢復電壓的再建立過程很長，很容易在再次達到閃絡電壓前斷開電源，這種電壓的恢復過程是一種能量積累的間歇振蕩過程，其過程長，而且，不會出現任何恢復過電壓。
3、該裝置主要針35kV及以下電纜等所有電氣主設備的交流耐壓試驗設計制造。電抗器采用多只分開設計，既可滿足高電壓、小電流的設備試驗條件要求，又能滿足象6kV電纜這樣的低電壓的交流耐壓試驗要求，具有較寬的適用范圍，是地、市、縣級高壓試驗部門及電力安裝、修試工程單位理想的耐壓設備。
該裝置主要由變頻電源、激勵變壓器、電抗器、電容分壓器組成。
我公司調頻諧振裝置主要功能及其技術特點：
1.1、裝置具有過壓、過流、零位啟動、系統失諧（閃絡）等保護功能，過壓過流保護值可以根據用戶需要整定，試品閃絡時閃絡保護動作并能記下閃絡電壓值，以供試驗分析。
1.2、整個裝置單件重量很輕，最大不超過60kg，便于現場使用。
1.3、裝置具有多種工作模式，方便用戶根據現場情況靈活選擇，提高試驗速度。
工作模式為：全自動模式、半自動模式、手動模式、
1.4、能存儲，存入的數據編號是數字，方便的幫助用戶識別和查找。
1.5、裝置自動掃頻時頻率起點可以在規定范圍內任意設定，同時液晶大屏幕顯示測頻和試驗頻率一致，方便使用者直觀了解是否找到諧振點。
1.6、采用了ARM平臺技術，可以方便的根據用戶需要增減功能和升級，也使得人機交換界面更為人性化。
1.7、技術特點歸納：先進的數字、功率技術；功率器件全部采用的德國英飛凌，日本富士的IGBT智能模塊，芯片全部采用英特爾的原裝器件等
4、全套系統的配置用法說明：
1.1、變頻電源單獨可靠接地。
1.2、激勵變壓器一般有好幾個高壓端輸出：
用于10kV電纜的耐壓裝置，激勵變高電壓輸出部分和電抗器之間連接，一般接電壓低一些的電壓端，比如2kV；
用于35kV電纜的耐壓裝置，35kV電纜的耐壓，激勵變高電壓輸出部分和電抗器之間連接，一般接電壓較高一點的電壓端，比如3-4kV；
用于110kV電纜的耐壓裝置，110kV電纜的耐壓，激勵變高電壓輸出部分和電抗器之間連接，一般接電壓高端比如5-6kV；（110kV變壓器）
用于110kV互感器，組合電器，開關等的耐壓裝置，激勵變高電壓輸出部分和電抗器之間連接，一般接電壓高端比如10--15kV；
1.3、電抗器和分壓器：本裝置含有自檢功能即不帶任何被試品情況下可以自諧升壓；電抗器必須保證3節以上疊在一起串聯起來和分壓器組成諧振回路產生高壓。被試品的連線一般接在比較重的電抗器頂端，這樣不至于被張力拉倒。電抗器使用時，電抗器底部不要放在鐵板上或者帶鐵的地方，因為電抗器是個開口磁路，試驗時和鐵板會產生渦流長時間會燒壞電抗器。
第二章技術參數
（一）ZSBP 指生產廠家代碼
（二）技術指標
1．額定電壓：75KV
被試品的：
22kV---滿足10kV電纜交流耐壓試驗；
52kV---滿足35kV電纜交流耐壓試驗；
72kV---滿足35kV變壓器交流耐壓試驗；
2．輸出電壓波形畸變率：<1.0％
3.允許連續工作時間：額定條件下一次性工作15分鐘，
4．裝置自身品質因數：Q>50
5．火力發電機試驗時滿負荷下品質因數：Q>10（與負載相關）
6. 水力發電機試驗時滿負荷下品質因數：Q>10（與負載相關）
7．電纜試驗時滿負荷下品質因數：Q>30（與負載相關）
8．主變壓器試驗滿負荷時品質因數：Q>30（與負載相關）
9. GIS，開關等試驗滿負荷時品質因數：Q>50（與負載相關）
10．輸入電源： 220V
11．頻率調節范圍：30Hz～300Hz
12．系統測量精度：1.5％±200V
13．裝置具有過壓、過流、零位啟動等保護功能
（三）設備遵循標準
《電氣裝置安裝工程電氣設備交接試驗標準》 GB50150-2006
《水輪發電機組安裝技術規范》 GB/T8564―2003
《高壓諧振試驗裝置》 DL/T 849.6—2004
《電抗器》 GB10229.88
《電力設備預防性試驗規程》 DL/T596-1996
《耦合電容器和電容分壓器》 IEC358(1990)
（四）設備主要配置及技術參數說明：

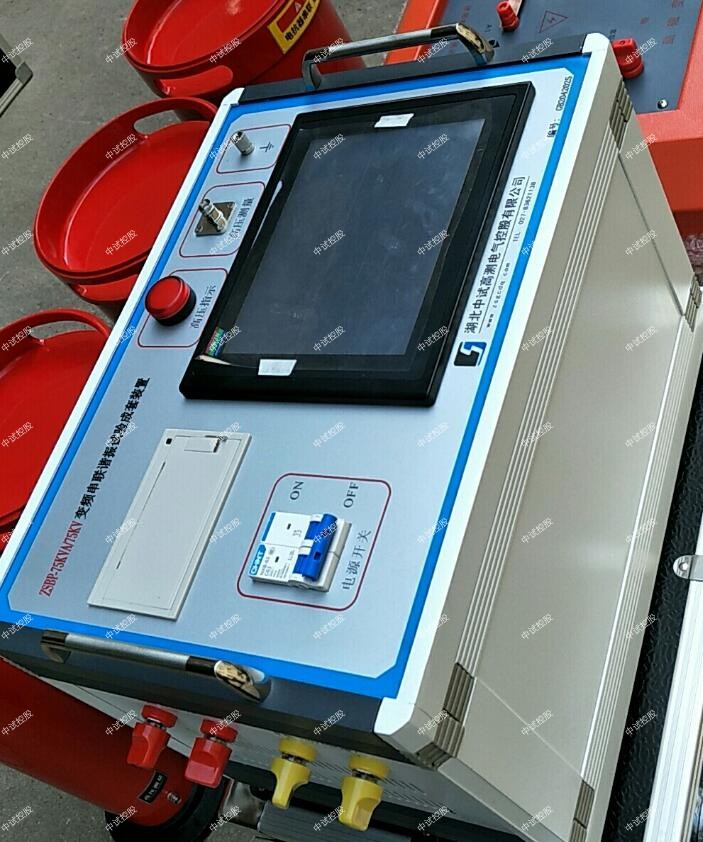

1.變頻電源主機1臺：ZSBP-75KVA/75KV
額定功率：10kVA；
輸入電壓： 220V 45～65Hz
輸出電壓：0～250V可調
輸出電壓頻率：30～300Hz
0.01Hz步進可調
頻率不穩定度≤0.02%
輸出電流：0～40A
重量：16kg
2. 高壓電抗器（共3臺）：ZSDK-25KVA/25KV
額定工作電壓：25kV
額定工作電流：1A
額定電感量：90H
連續工作時間：60min
溫升：小于60度
工作頻率：30-300Hz
重量：35kg
3. 激勵變壓器1臺： ZSJLB-10KVA
額定容量：10kVA
輸入電壓：250V
輸出電壓：2kV， 4kV，
4.電容分壓器一臺：ZSFRC-80KV
高壓電容量：2000pF
分壓比：1000:1
工作頻率：30～300Hz
誤差精度：1.5%
額定電壓:80kV
重量：10kg
第三章　設備應用
（一）交聯乙烯電纜的交流耐壓
激勵變壓器接線用法：
用于10kV電纜的耐壓裝置，激勵變高電壓輸出部分和電抗器之間連接，一般接電壓低一些的電壓端，比如2kV；
用于35kV電纜的耐壓裝置，35kV電纜的耐壓，激勵變高電壓輸出部分和電抗器之間連接，一般接電壓較高一點的電壓端，比如3-4kV；
用于110kV電纜的耐壓裝置，110kV電纜的耐壓，激勵變高電壓輸出部分和電抗器之間連接，一般接電壓高端比如5-6kV；
（二）發電機的交流耐壓
激勵變壓器接線用法：
用于10kV發電機的耐壓裝置，激勵變高電壓輸出部分和電抗器之間連接，一般接3/4kV；
用于20kV發電機的耐壓裝置，激勵變高電壓輸出部分和電抗器之間連接，一般接電壓較高一點的電壓端，比如4/5kV；
用于27.5kV發電機的耐壓裝置，激勵變高電壓輸出部分和電抗器之間連接，一般接電壓高端比如6/7kV；
（三）變壓器等其他被試品的交流耐壓
激勵變壓器接線用法：
用于10kV變壓器的耐壓裝置，激勵變高電壓輸出部分和電抗器之間連接，一般接2kV；
用于35kV變壓器的耐壓裝置，激勵變高電壓輸出部分和電抗器之間連接，一般接電壓較高一點的電壓端，比如4kV；
用于110kV變壓器的耐壓裝置，激勵變高電壓輸出部分和電抗器之間連接，一般接電壓高端比如5kV；
第四章變頻電源主機使用介紹
一、技術參數及功能描述
1、技術參數
? 輸入電源:
電壓： 220V±10%
頻率： 45/65Hz
? 輸出電壓：0-250V；
? 輸出波形：正弦波
? 頻率調節范圍：30-300Hz
? 頻率分辨率：0.01Hz
? 頻率穩定度：0.1%
? 頻率步進值：5Hz,1Hz，0.1Hz，0.01Hz
? 電壓分辨率：0.1kV
? 電壓測量精度：1.5%
? 電壓步進值： 1%，0.5%，0.1%，0.01%
? 運行連續工作時間：60分鐘
2、功能描述
變頻電源有如下幾個顯著的特點：
? 波形為脈寬電壓調節的方波。
? 內部由ARM控制，操作功能得到優化,操作簡單。
? 自動掃頻，尋找諧振點.頻率范圍30-300Hz,可設置掃頻范圍，掃頻最大耗時40秒鐘(全頻掃)，頻率分辨率0.01Hz。
? 自動試驗，用戶可設置試驗程序，試驗程序分為5段，系統自動按設置的程序完成試驗過程。
? 耐壓時自動跟蹤電壓，電壓正常波動時自動調整電壓到目標電壓，異常波動時提示用戶電壓異常波動，由用戶根據試驗情況進行操作。
? 實時顯示試驗狀態，用戶可根據試驗狀態進行相應操作。
? 強大的保護功能：過流保護，過壓保護和閃絡保護，過熱保護，高壓異常保護，軟/硬件同時保護，確保安全。
? 試驗數據保存，可即時打印試驗數據，也可將數據保存以備下次打印。
? 數據查詢功能,根據試驗日期查詢以往的試驗數據。

ZSBP-75KVA/75KV變頻串聯諧振成套試驗裝置：就是做耐壓試驗的設備，它是為了滿足大容量的被試品要求而研發的設備。它是一套組合設備，為了耐壓試驗能順利準確地進行，針對不同被試品，串聯諧振裝置的組件是不同的。所以請務必準確選型，技術部為您量身制定選型方案。

中試控股ZSBP-75KVA/75KV變頻串聯諧振成套試驗裝置產品適用性好，實用可靠，效率高，事半功倍 | 是很多企業以及電力工作者信賴的好伙伴。

中試控股踐行“精細制造，深耕技術”產出ZSBP-75KVA/75KV變頻串聯諧振成套試驗裝置優質產品能夠在市場中贏得用戶信賴,樹立中試控股新形象打下了堅實的根底。

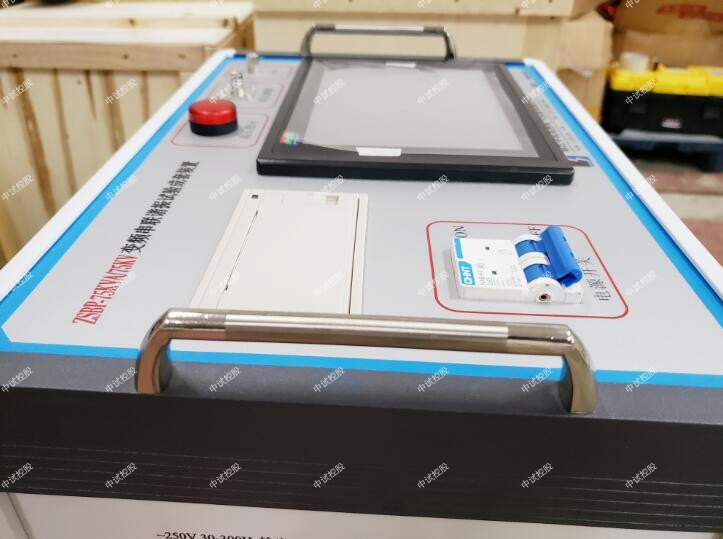

ZSBP-75KVA/75KV變頻串聯諧振成套試驗裝置

高壓試驗主要用于以下方面：
1、6kV-500kV高壓交聯電纜的交流耐壓試驗
2、發電機的交流耐壓試驗
3、GIS和SF6開關的交流耐壓試驗
4、6kV-500kV變壓器的工頻耐壓試驗
5、其它電力高壓設備如母線，套管，互感器的交流耐壓試驗。
變頻串聯諧振成套設備由變頻電源、勵磁變壓器、電抗器、分壓器組成。

串聯諧振里的變頻電源有哪些特點：

諧振時電壓或電流周期性過零，可實現軟開關，降低開關管損耗，提高效率；電路中電感與電容串聯，形成一個串聯諧振腔。這個諧振腔的阻抗與負載串聯，串聯分壓作用，增益總是小于1。輕載調整率高（頻率要增大多大內才能保證輸出電壓不變）、高的諧振能量、高輸容入電壓時較大的關斷電流。（諧波容易使電網和補償容器之間發生并聯或者串聯諧振。這個諧振對用電設備或者用電質量有何危害？）

答：諧波的危害理想的公用電網所提供的電壓應該是單一而固定的頻率以及規定的電壓幅值。諧波電流和諧波電壓的出現，對公用電網是一種污染，它使用電設備所處的環境惡化，也對周圍的能耐電力電子設備廣泛應用以前，人們對諧波及其危害就進行過一些研究，并有一定認識，但那時諧波污染還需要嚴懲沒有引起足夠的重視。近三四十年來，各種電力電子裝置的迅速使得公。用電網的諧波污染日趨嚴重，由諧波引起的各種故障和事故也不斷發生，諧波危害的嚴重性才引起人們高度的關注。諧波對公用電網和其他系統的危害大致有以下幾個方面。

（1）諧波使公用電網中的元件產生了附加的諧波損耗，降低了發電、輸電及用電設備的效率，大量的3次諧波流過中性線時會使線路過熱甚至發生火災。

（2）諧波影響各種電氣設備的正常工作。諧波對電機的影響除引起附加損耗外，還會產生機械振動、噪聲和過電壓，使變壓器局部嚴重過熱。諧波使電容器、電纜等設備過熱、絕緣老化、壽命縮短，以至損壞。

（3）諧波會引起公用電網中局部的并聯諧振和串聯諧振，從而使諧波放大，這就使上述（1）和（2）的危害大大增加，甚至引起嚴重事故。

（4）諧波會導致繼電保護和自動裝置的誤動作，并會使電氣測量儀表計量不準確。（5）諧波會對鄰近的通信系統產生干擾，輕者產生噪聲，降低通信質量；重者導致住處丟失，使通信系統無法正常工作。

中試控股堅持以人為本、銳意進取、質量至上、誠信興業的企業宗旨。先后榮獲“高新技術企業”、中國電力設備管理協會推薦品牌，近五年連續榮獲“守合同重信用企業”稱號;在公司的管理、培訓、激勵等各個環節要求我們的員工信守承諾、以誠相待、團結高效、謙虛進取;在公司全面貫徹執行 ISO9001：2000質量管理體系，確保產品質量的可控與可靠。近年來中試控股電測市場的開拓力度，電力檢測儀器的規模和盈利能力保持快速、穩定增長。

開拓創新是中試控股持續發展的動力。在今后的征途中,中試控股將繼續以市場為龍頭，以開發為源泉，以管理創效益，以國際化為企業的發展導向，堅持以人為本，與時俱進，穩步發展，精心打造百年企業，爭取為中國和全世界的電力建設事業做出更大的貢獻！電阻、電感和電容的串聯電路中，出現電路端電壓和總電流同相位的現象叫做串聯諧振。在R一L一C串聯電路中，只有當感抗XL等于容抗XC時，端電壓U才能和電流I同相位，所以產生串回聯諧振的條件：ωL＝1/ωC當參數L、C一定時，可改變頻率使答電串聯諧振。

諧振時，電阻與電源電壓不相等的原因是：發生諧振的時候，電阻上的電壓是電源電壓和充放電電容的電壓疊加的和，所以，電阻電壓=電源電壓+電容電壓，不等于電源電壓，串聯諧振電路諧振時，串聯諧振裝置總阻抗等于電阻，串聯諧振的總電阻則總電壓和電阻上電壓相等，電容和電感上此時都有電壓，而且電感上的電壓和電容上的電壓相等，只不過電壓方向相反而已，操作上千萬要注意，不要誤以為電容和電感上沒有電壓而引起安全問題。


串聯諧振電路的選頻特性通常用Q值表示，Q值越大，中試控股則選頻特性越好，串聯諧振的總電阻對于串聯電路，Q=ωL/R=1/ωCR，因此，R=（外阻+內阻）越小越好。對于并聯電路，則R越大越好，當然，還要考慮到功率輸出最大問題，所以，一般是串聯諧振內阻等于串聯諧振外阻；如果信號源一定時，外設電阻一定時，要適當調整外圍的電容、電感，以增加電路的選頻特性；做串聯諧振實驗時,為什么當電路發生串聯諧振的時候,電阻上的電壓小于信號源的電壓，串聯電路中電流處處相同，這個相同，不僅是有效值相同，而且瞬時值也相同，也就是說，任何時刻都相同。

電感和電容中電流與兩端電壓不同相，電容兩端電壓落后于電流90度，而電感兩端電壓超前于電流90度，中試控股現在電感和電容中電流相位相同，所以電感兩端電壓與電容兩端電壓相位相反，也就是說，任何時刻電容和電感上的電壓是互相“抵消”的；串聯諧振指感抗和容抗都與頻率有關，必定存在某一頻率，在這個頻率感抗與容抗相等，既然電感兩端電壓是感抗乘電流，電容兩端電壓是容抗乘電流，所以在這個頻率下，電感兩端電壓恰與電容兩端電壓大小相等，方向相反，完全抵消。在具有電阻R、電感L和電容C元件的交流電路中，中試控股電路兩端的電壓與其中電流相位一般是不同的；如果調節電路元件（L或C）的參數或電源頻率，可以使它們相位相同，整個電路呈現為純電阻性，電路達到這種狀態稱之為諧振。

串聯諧振的總電阻在電阻、電感及電容所組成的串聯電路內，中試控股當容抗XC與感抗XL相等時，即XC＝XL。電路中的電壓U與電流I的相位相同，電路呈現純電阻性，這種現象叫串聯諧振。當電路發生串聯諧振時，電路的阻抗Z=√R2+XC，電抗元件上的電壓最高，所以又稱為電壓諧振。生活中的許多地方都運用串聯諧振的原理設計的，被試品的電容與電抗器構成串聯諧振連接方式，分壓器的諧振電壓，并作過壓保護信號，調頻功率輸出經勵磁，聯諧振的激勵功率。

在串聯電路中，串聯諧振的總電阻電路的品質因數Q有兩種測量方法，一是根據公式 Q=UL/U0=Uc/U0測定，Uc與UL分別為諧振時電容器C與電感線圈L上的電壓。另一種方法是通過測量諧振曲線的通頻帶寬度△f=f2-f1，再根據Q=f0/（f 2-f1）求出Q值，式中f0為諧振頻率，f2與f1是失諧時，亦即輸出電壓的幅度下降到最大值的1/√2（=0.707）倍時的上、下頻率點，Q值越大，中試控股曲線越尖銳，通頻帶越窄，電路的選擇性越好；在恒壓源供電時，電路的品質因數、選擇性與通頻帶只決定于電路本身的參數，與信號源無關。串聯諧振就是指作為激勵電壓源以某一頻率加到由串聯諧振電阻，電容，電感串聯的電路兩端時，總的感抗為零，此時的激勵源相當于直接加在電阻上，用此時的感抗或容抗與電路中的電阻相比，串聯諧振的總電阻其比值就是品質因數了，但是品質因數不可以小于零、如果小于零則電路會出現自激震蕩。電纜耐壓試驗亦可以稱之為串聯諧振試驗。電纜耐壓試驗裝置，采用了調節電源的頻率的方式，使得電抗器與被試電容器實現諧振，在被試品上獲得高電壓大電流，因此也可以稱為串聯諧振試驗裝置。這是當前高電壓試驗的一種新的方法和潮流，在國內外已經得到廣泛的應用。

電纜交流耐壓試驗裝置采用了專用的SPWM數字式波形發生芯片，頻率分辨率16位，在20～300Hz時頻率細度可達0.1Hz；采用了正交非同步固定式載波調制方式，確保在整個頻率區間內輸出波形良好；功率部分采用了先進的IPM模塊，在最小重量下確保儀器穩定和安全。中試控股生產的ZS系列電纜交流耐壓試驗裝置由調頻調壓電源、勵磁變壓器、電抗器、電容分壓器組成。
