中試控股技術研究院魯工為您講解：35kV電纜10.5km交流耐壓試驗裝置

ZSBP-35kV電纜10.5km交流耐壓試驗裝置

參考標準：DL/T 474.4-2018

簡易讀懂：變頻串聯諧振耐壓試驗裝置可以做什么?

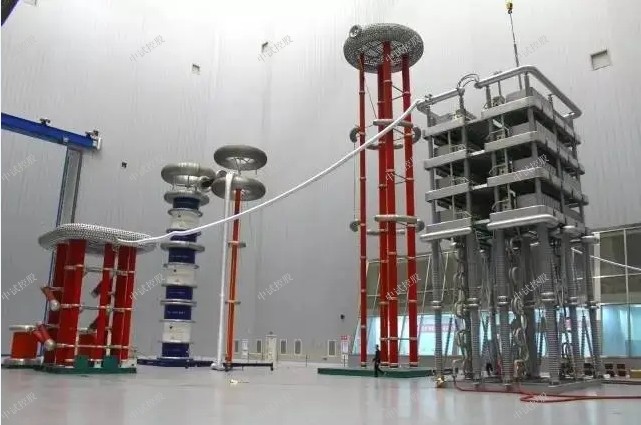

變頻串聯諧振成套耐壓試驗裝置適用于大容量，高電壓的電容性試品的交接和預防性試驗.

主要針對電力電纜、變壓器、斷路器/開關、開關柜、避雷器、電壓互感器、電流互感器、套管、支柱絕緣子、電抗器、母線、隔離開關、輸電線路、發電機、電動機、熔斷器、電容器、隔離開關、接觸器、配電箱、絕緣材質、變電站系統的交流耐壓試驗。

中試控股始于1986年 ? 30多年專業制造 ? 國家電網.南方電網.內蒙電網.入圍合格供應商

ZSBP-35kV電纜10.5km交流耐壓試驗裝置組成部分：變頻電源主機、激勵變壓器、電抗器、電容分壓器、補償電容器、測試附件組成。

適用電壓等級：6kV、10kV、35kV、66kV、110kV、220kV、330kV、500kV、750kV、1000kV，也可以定制不同的電壓等級規格。

如何選擇合適的變頻串聯諧振耐壓試驗裝置？
為了選對規格，請提供以下技術參數
1、電力變壓器：電壓等級，大容量，試驗性質（中性點耐壓或全絕緣耐壓）單相對地電容量；
2、電力電纜：電壓等級，大長度，截面積；
3、發電機、電動機：電壓等級（出口電壓或稱工作電壓），試驗電壓（耐壓值）單相對地電容量范圍（如0.2-0.55uF等）；
4、開關、絕緣子、PT、CT、絕緣工器具、母線：電壓等級（或稱工作電壓）；試驗電壓（耐壓值）；
5、CVT效驗：電壓等級或稱工作電壓，試驗電壓（耐壓值）電容量范圍（如0.005-0.02uF）。

35kV電纜10.5km交流耐壓試驗裝置
一、被試品對象及試驗要求
1、35kV/3*70mm2電纜10.5km的交流耐壓試驗，電容量≤1.3125uF，試驗頻率30-300Hz，試驗電壓52kV，試驗時間60min；
二、工作環境
       1、環境溫度：－100C –50 0C；
       2、相對濕度：≤90%RH；
       3、海拔高度:  ≤1000米；
三、裝置主要技術參數及功能
       1、額定容量：945kVA；
       2、輸入電源：單相220或三相380V電壓，頻率為50Hz；
       3、額定電壓：54kV；
       4、額定電流：17.5A；
       5、工作頻率：30-300Hz；
       6、裝置輸出波形：正弦波
       7、波形畸變率：輸出電壓波形畸變率≤1%；
       8、工作時間：額定負載下允許連續60min；過壓1.1倍1分鐘；
       9、溫    升：額定負載下連續運行60min后溫升≤65K；
      10、品質因素：裝置自身Q≥30(f=45Hz)；
      11、保護功能： 對被試品具有過流、過壓及試品閃絡保護(詳見變頻電源部分)；
      12、測量精度：系統有效值1.5級；
四、設備遵循標準
      GB10229-88                      《電抗器》
      GB1094　　　　　　　　《電力變壓器》
      GB50150-2006　　　　　《電氣裝置安裝工程電氣設備交接試驗標準》
      DL/T 596-1996                  《電力設備預防性試驗規程》
      GB1094.1-GB1094.6-96   《外殼防護等級》
      GB2900　　　　　　　　《電工名詞術語》
      GB/T16927.1~2-1997　　 《高電壓試驗技術》使用電抗器串并聯能滿足上述被試品的試驗要求。
試驗時設備使用關系列表
設備組合
被試品對象
電抗器
67.5kVA/27kV  十四節
激勵變壓器
輸出端選擇
35kV/3*70mm2電纜3km
使用電抗器兩節串聯
七組并聯
4kV
六、系統配置及其參數
（一）激勵變壓器JLB-50kVA/2kV/4kV/8/kV/16kV/0.4kV       分2臺
          1）額定容量：50kVA；
          2）輸入電壓：0-400V，單相；
          3）輸出電壓：2kV/4kV/8/kV/16kV/0.4kV
         4）結    構：油式；
         5）重    量：單節約110kg；
（二）變頻電源BP- 50kW/220/380V                          1臺
        1）額定輸出容量：50kW
        2）工作電源： 220/380±10%V（單/三相），工頻
        3）輸出電壓：0–400V，單相，
        4）額定輸入電流：131A
        5）額定輸出電流：125A
        6）電壓分辨率： 0.01kV
        7）電壓測量精度：1.5%
        8）頻率調節范圍：30 – 300Hz
        9）頻率調節分辨率：≤0.1Hz
        10）頻率穩定度：    0.1%
        11）運 行 時 間：額定容量下連續60min
        12）額定容量下連續運行60min元器件最高溫度≤65K;
        13）噪 聲 水 平：≤50dB
        14）重  量：約35kg；
（三）高壓電抗器DK-67.5kVA/27kV                     14節
        1）額定容量：67.5kVA;
        2）額定電壓：27kV；
        3）額定電流：2.5A；
        4）電 感 量：50H/單節；
        5）品質因素：Q≥30 (f=45Hz)；
        6）結    構：干式；
        7）重    量：約65kg；
（四）電容分壓器FRC-150kV/1000pF                        1套
        1）額定電壓：150kV；
        2）高壓電容量： 1000pF
        3）介質損耗：tgσ≤0.5%；
        4）分 壓 比：1500：1
        5）測量精度：有效值1.5級;
        6）重    量：約12kg；（二）相關資料一覽表
序號 資  料  名  稱 單位 數量 備  注
1 出廠試驗報告 份 1
2 成套裝置使用說明書 份 1
3 產品合格證和用戶意見卡 套 1

中試控股變頻串聯諧振耐壓成套試驗裝置產品適用性好，實用可靠，效率高，事半功倍 | 是很多企業以及電力工作者信賴的好伙伴。

中試控股踐行“精細制造，深耕技術”產出變頻串聯諧振耐壓成套試驗裝置優質產品能夠在市場中贏得用戶信賴,樹立中試控股新形象打下了堅實的根底。
