中試控股技術研究院魯工為您講解：電纜變頻串聯諧振交流耐壓試驗裝置（電力院）

專業制造：變頻串聯諧振耐壓試驗裝置

執行標準：DL/T 474.4-2018

簡易讀懂：變頻串聯諧振耐壓試驗裝置可以做什么?
變頻串聯諧振成套耐壓試驗裝置適用于大容量，高電壓的電容性試品的交接和預防性試驗.

主要針對電力電纜、變壓器、斷路器/開關、開關柜、避雷器、電壓互感器、電流互感器、套管、支柱絕緣子、電抗器、母線、隔離開關、輸電線路、發電機、電動機、熔斷器、電容器、隔離開關、接觸器、配電箱、絕緣材質、變電站系統的交流耐壓試驗。

中試控股始于1986年 ? 30多年專業制造 ? 國家電網.南方電網.內蒙電網.入圍合格供應商

ZSBP-756KVA/216KV變頻串聯諧振耐壓試驗裝置組成部分：變頻電源主機、激勵變壓器、電抗器、電容分壓器、補償電容器、測試附件組成。

適用電壓等級：6kV、10kV、35kV、66kV、110kV、220kV、330kV、500kV、750kV、1000kV，也可以定制不同的電壓等級規格。

如何選擇合適的變頻串聯諧振耐壓試驗裝置？
為了選對規格，請提供以下技術參數
1、電力變壓器：電壓等級，大容量，試驗性質（中性點耐壓或全絕緣耐壓）單相對地電容量；
2、電力電纜：電壓等級，大長度，截面積；
3、發電機、電動機：電壓等級（出口電壓或稱工作電壓），試驗電壓（耐壓值）單相對地電容量范圍（如0.2-0.55uF等）；
4、開關、絕緣子、PT、CT、絕緣工器具、母線：電壓等級（或稱工作電壓）；試驗電壓（耐壓值）；
5、CVT效驗：電壓等級或稱工作電壓，試驗電壓（耐壓值）電容量范圍（如0.005-0.02uF）。

ZSBP-756KVA/216KV變頻串聯諧振耐壓試驗裝置
一、適用范圍
1、滿足300mm2,35kV 電纜交流耐壓試驗，長度5km，電容≤0.973uF,試驗頻率30-300Hz,試驗電壓U≤52kV。
2、滿足100MVA/110kV以下變壓器交流耐壓試驗，電容≤0.02uF,試驗頻率45-65Hz,試驗電壓U≤160kV。
3、滿足110kVGIS,變電站系統交流耐壓試驗，試驗頻率30-300Hz,試驗電壓U≤184kV。
4、滿足10kV發電機交流耐壓試驗，電容量≤0.5uF,試驗頻率45-65Hz,試驗電壓U≤24kV。
二、系統主要性能及參數
1、電源電壓：   380V±10%、50Hz；
  2、額定容量：  756KVA；
  3、輸出電壓：    216KV，
  4、輸出電流：  3.5A.
  5、輸出電壓波形:  正弦波；
6、輸出電壓波形畸變率: ≤0.5% ；
7、允許連續工作時間：額定輸出電流下持續運行時間為60分鐘；
  8、輸出頻率范圍:     30～300Hz ；
    9、品質因數:         ≥30
10、系統噪聲:       ≤60db
11、系統測量精度:    1.0級
12、頻率分辨率:      0.01Hz
13、頻率不穩定度:    ≤0.05%
14、環境溫度：       -25℃～ +55℃
相對濕度:       ≤90%
海拔高度:       ≤2000m
15、具備手動試驗/自動調諧/自動試驗模式。
16、具備大屏幕顯示,可指示:輸出電壓(有效值)及輸出頻率等。
17、具備試驗電壓、時間、試驗頻率范圍等試驗參數設置功能。
18  具備過電壓、過電流、過熱保護功能。
19、具備閃絡保護功能,在試品發生閃絡時諧振回路失諧,電源立即停止輸出,屏幕提示“試驗失敗”及相關信息。
20、具備各種數據打印功能。
三、設備制造遵循的國家標準和行業標準
GB7328-87              << 變壓器和電抗器的聲級測量>>
GB1094                <<電力變壓器>>
GB/T16927.1-2-1997     <<高電壓試驗技術>>
ZBK41006-89            <<試驗變壓器>>
GB4208                 <<外殼防護等級>>
GB2900                 <<電工名詞術語>>
GB5273                  <<變壓器、高壓電器和套管的端子>>
GB191                  <<包裝儲運標志>>
GB10327               <<電力變壓器絕緣水平和絕緣試驗外絕緣自空氣間隙》
GB10229-88             <<電抗器>>
IEC358(1990)           <<耦合電容器和電容分壓器>>
IEC1000                <<電磁兼容性>>
GB4793-1984             電子測量儀器安全要求
四、系統配置及具體參數
1、變頻控制電源  50KW                1臺
a) 變頻控制電源采用高壓耐壓試驗專用變頻電源,采用一體化設計,控制電源本體具備調頻、調壓、控制、保護等功能。
b) 額定輸出容量: 50KW
c) 工作電源:      交流380V、50Hz 。
d) 輸出電壓:      0～500V可調。
e) 輸出電壓不穩定度≤0.05%
f) 最大輸出電流:  100A
g) 輸出波形:正弦波,      波形畸變率:≤0.5%
h) 頻率調節范圍:  30～300Hz
頻率調節分辨率: 0.001 Hz
i) 連續運行時間: 大于1小時
j) 噪聲水平:≤ 60dB
k) 變頻電源采用高性能專用微機控制電壓、頻率調節
l) 變頻電源配備專用引線和插頭與其他設備進行連接。
m) 保   護 ：具有過壓、過流、過熱、放電保護功能。
n) 具備手動試驗/自動試驗。
具備大屏幕顯示,可指示:輸出電壓(有效值)及輸出頻率、勵磁電流、勵磁電壓、試驗時間等。
具備試驗電壓、時間、試驗頻率范圍等試驗參數設置功能及各種數據打印功能。
  O) 重   量： 26Kg
2、 勵磁變壓器  50KVA            1臺
a) 額定容量:    50KVA
b) 輸入電壓:    500V
c) 輸出電壓： 2KV；3KV，4.5KV
d) 工作頻率范圍： 30～300Hz
e) 連續運行時間: 大于1小時
f) 電壓比測量誤差: 小于1%
g) 結構： 采用干式結構,絕緣耐熱等級H級,滿足干式變壓器國家規范要求；
高﹑低壓繞組間和鐵芯設靜電屏蔽,既作為勵磁變,又是隔離變；
內置過電壓保護,防止擊穿反擊。
  h) 重   量：  250Kg ;
3、高壓電抗器   189/54        4臺
a) 額定容量：  189KVA
b) 額定電壓：  54KV
c) 額定電流：  3.5A
e) 品質因素：  Q≥30
f) 結    構：  干式；
    g)  重    量： 140Kg/臺
h) 連續運行時間：≥ 1小時
4、 電容分壓器   220/0.001                1臺
a) 額定電壓：   220KV
b) 工作頻率：    30～300Hz
c) 分 壓 比：    2000：1
d) 分壓比誤差：  ≤1%,
e) 測量精度：    交流有效值1.0級
f) 介質損耗：    tgδ≤0.5% ;
g) 重    量：    10Kg
h)高﹑低壓臂的電容采用一致的介質結構,溫度系數小,角位移小,在30-300HZ內分壓比不變。
五、供貨清單一覽表
序號 設備名稱 型號規格 單位 數量
1 變頻電源 50KW 臺 1
2 勵磁變壓器 50KVA 臺 1
3 高壓電抗器 189/54(54KV/3.5A) 臺 4
4 電容分壓器 220/0.001（220KV） 臺 1
5 附件測試線 套 1
六、出廠檢驗
本裝置出廠前，對各組成單元設備及成套裝置分別按下列試驗項目進行出廠前試驗，試驗結果完全符合協議及以下標準要求后方可出廠。
1、變頻電源
1）絕緣電阻測試
2）耐壓試驗：2000V，1分鐘
3）負載試驗：在滿負荷下，各器件的溫升不大于45K 。
2、勵磁變壓器
1）直流電阻測量
  2）變比測量
  3）空載電流及空載損耗
  4）短路阻抗和負載損耗
  5）絕緣電阻測試
  6）溫升試驗：額定容量下運行60min,溫升不大于65K
 3、電抗器試驗
1）直流電阻測量
2）電感量測量
3）交流耐壓試驗
溫升試驗：額定容量下運行60min,溫升不大于65K
      4、成套裝置試驗
（1） 耐壓試驗：1.1額定電壓下，耐壓1min；
（2） 短路試驗：電壓為0.5U，0.8U，1.0U的條件下，將高壓輸出突發短路3次，保護裝置可靠動作，各單元完好。
（3）噪音小于60dB；

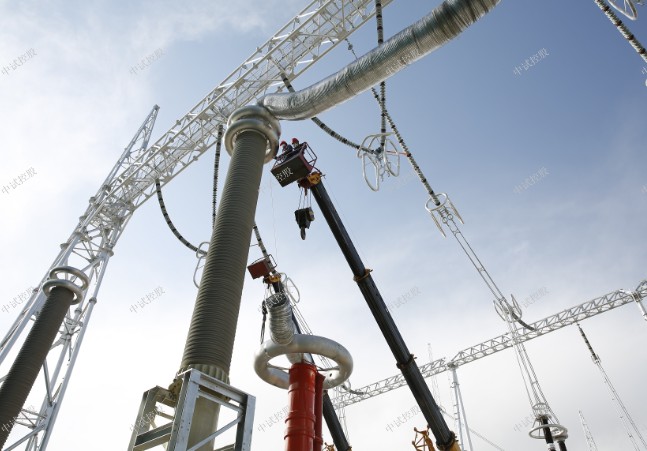

變頻串聯諧振耐壓成套試驗裝置：就是做耐壓試驗的設備，它是為了滿足大容量的被試品要求而研發的設備。它是一套組合設備，為了耐壓試驗能順利準確地進行，針對不同被試品，串聯諧振裝置的組件是不同的。所以請務必準確選型，技術部為您量身制定選型方案。

中試控股變頻串聯諧振耐壓成套試驗裝置產品適用性好，實用可靠，效率高，事半功倍 | 是很多企業以及電力工作者信賴的好伙伴。

中試控股踐行“精細制造，深耕技術”產出變頻串聯諧振耐壓成套試驗裝置優質產品能夠在市場中贏得用戶信賴,樹立中試控股新形象打下了堅實的根底。

變頻串聯諧振耐壓成套試驗裝置|中試控股

來給大家簡單介紹串聯諧振試驗裝置技術性能和控制功能都有哪些。
        一、設備技術性能
        輸出電壓波形好，回路處于工頻諧振狀態，對工頻基波電流呈低電抗，而對其他諧波電流呈高電抗，有優良的濾波性能。
        需要電源容量小。由于回路呈諧振狀態，輸出容量是所需電源容量的Q倍，品質因數Q值可達20～80。當試品發生擊穿，回路失諧,電抗器立即起到限制短路電流作用，回路電流只有正常工作電流的1/Q，不會加劇對被試品的破壞。
        本裝置使用的電抗器應采用連續可調節氣隙的方式,方便的寬范圍的調節其電感值，
電抗器絕緣水平能耐受其額定電壓的1.1倍工作頻率電壓作用lmin不發生閃絡、擊穿。
        電抗器在諧振裝置工作時對應的負荷和時間下，繞組溫升不大于65K。
        調感電抗器操作性能平穩、靈敏、無卡澀，并可連續可調，氣隙位置指示與電感值有對應關系，指示位置應正確、可靠。
        電抗器操作系統的連接為軟連接，具有一定的調節范圍。
         勵磁變壓器絕緣水平應耐受工作頻率下的1.1倍額定輸出電壓作用1min，不發生閃絡、擊穿。
        二、控制功能
        設有啟動、停止和急停按鈕。
        設有升壓和降壓調節。
        設有增電感和減電感調節。
        自動和手動試驗選擇（自動調諧，自動升壓和降壓等）。
        具有自動、手動試驗方式選擇功能，自動試驗方式為設定試驗電壓、試驗時間，自動調諧——自動升壓——自動恒定耐壓及計時——自動降壓——自動電感復位。手動試驗方式也可采用自動調諧即
為半自動。
        具有過壓保護、過流保護、閃絡保護三種功能。
        具有試驗時間設定功能，且時間到后自動降壓。
        串聯諧振試驗裝置的功能還是很強大的，電力工作者在選擇的過程中，需要根據自身的實際情況來選擇合適的串聯諧振試驗裝置。    電力工作者在工作中，經常需要對高壓電力電纜進行諧振試驗，找出電纜的諧振點，因此需要用到串聯諧振試驗裝置，很多人都不知道應當如何選擇，因為市場上的諧振試驗裝置非常多，而往往商家都是想著自己的利益，而不顧客戶的切實需求，推薦一些JG高、功能全的設備，完全沒有必要，本文就給大家簡單介紹如何選擇適合自己的串聯諧振試驗裝置。
        一、根據自己電纜的耐壓等級，串聯諧振試驗裝置主要用來做10-35KV的高壓電纜耐壓試驗，電壓等級越高，串聯諧振設備的體積和重量越大，因此費用也水漲船高。電力工作者可根據自身的電纜等級來選擇合適的諧振裝置，不用選太高等級的，造成性能的過剩，同時也讓費用居高不下。
        二、根據自身的預算選擇，現在的串聯諧振試驗裝置廠家，為了促進銷售，開發出了很多附屬功能，比如藍牙傳輸、無線打印、手機同步、在線聯網查詢等新功能，雖然方便了使用者，但是同樣造成費用高企，很多業務員以這些新功能為噱頭來推廣設備，電力工作者在經濟條件允許的情況下，可以酌情添加一些新功能，如果預算有限，就還是選擇老款的比較好，畢竟便宜嘛。
