中試控股技術研究院魯工為您講解：高壓電纜交流耐壓試驗系統（電力院）

專業制造：變頻串聯諧振耐壓試驗裝置

執行標準：DL/T 474.4-2018

簡易讀懂：變頻串聯諧振耐壓試驗裝置可以做什么?
變頻串聯諧振成套耐壓試驗裝置適用于大容量，高電壓的電容性試品的交接和預防性試驗.

主要針對電力電纜、變壓器、斷路器/開關、開關柜、避雷器、電壓互感器、電流互感器、套管、支柱絕緣子、電抗器、母線、隔離開關、輸電線路、發電機、電動機、熔斷器、電容器、隔離開關、接觸器、配電箱、絕緣材質、變電站系統的交流耐壓試驗。

中試控股始于1986年 ? 30多年專業制造 ? 國家電網.南方電網.內蒙電網.入圍合格供應商

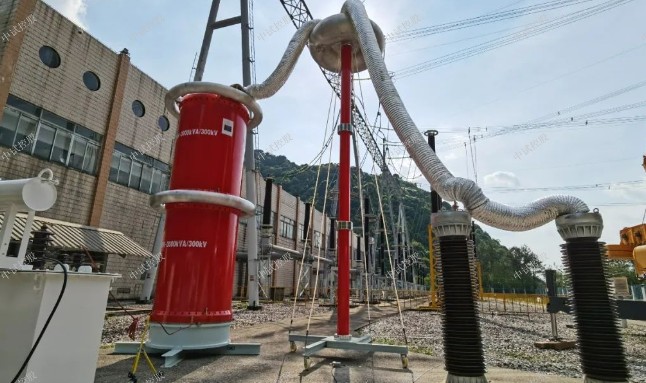

ZSBP-810kVA/270kV變頻串聯諧振耐壓試驗裝置組成部分：變頻電源主機、激勵變壓器、電抗器、電容分壓器、補償電容器、測試附件組成。

適用電壓等級：6kV、10kV、35kV、66kV、110kV、220kV、330kV、500kV、750kV、1000kV，也可以定制不同的電壓等級規格。

如何選擇合適的變頻串聯諧振耐壓試驗裝置？
為了選對規格，請提供以下技術參數
1、電力變壓器：電壓等級，大容量，試驗性質（中性點耐壓或全絕緣耐壓）單相對地電容量；
2、電力電纜：電壓等級，大長度，截面積；
3、發電機、電動機：電壓等級（出口電壓或稱工作電壓），試驗電壓（耐壓值）單相對地電容量范圍（如0.2-0.55uF等）；
4、開關、絕緣子、PT、CT、絕緣工器具、母線：電壓等級（或稱工作電壓）；試驗電壓（耐壓值）；
5、CVT效驗：電壓等級或稱工作電壓，試驗電壓（耐壓值）電容量范圍（如0.005-0.02uF）。

ZSBP-810kVA/270kV變頻串聯諧振耐壓試驗裝置
一、系統執行標準
GB50150-2006 《電氣裝置安裝工程電氣設備交接試驗標準》GB7328-87                << 變壓器和電抗器的聲級測量>>
GB1094                   <<電力變壓器>>
GB/T16927.1-2-1997       <<高電壓試驗技術>>
ZBK41006-89              <<試驗變壓器>>
GB4208                   <<外殼防護等級>>
GB2900                   <<電工名詞術語>>
GB5273                   <<變壓器、高壓電器和套管的端子>>
GB191                    <<包裝儲運標志>>
GB10327              <<電力變壓器絕緣水平和絕緣試驗外絕緣自空氣間隙》
GB10229-88               <<電抗器>>
IEC358(1990)             <<耦合電容器和電容分壓器>>
IEC1000                  <<電磁兼容性>>
GB4793-1984             電子測量儀器安全要求
二、工作環境
1.環境溫度：－250C –55 0C;
2.相對濕度：≤90%RH;
3.海拔高度:  ≤5000米；
三、主要適用范圍
1、滿足300mm2,10kV 電纜交流耐壓試驗，長度6km，電容≤2.3uF,試驗頻率30-300Hz,試驗電壓U≤22kV。
2、滿足300mm2,35kV 電纜交流耐壓試驗，長度3km，電容≤0.59uF,試驗頻率30-300Hz,試驗電壓U≤52kV。
3、滿足66KV電纜2公里，電容量不大于0.5uF
4、滿足630mm2,110kV 電纜交流耐壓試驗，長度1km，電容≤0.165uF,試驗頻率30-300Hz,試驗電壓U≤128kV。
5、滿足100MVA/110kV以下變壓器交流耐壓試驗，電容≤0.02uF,試驗頻率45-65Hz,試驗電壓U≤160kV。
四、系統技術規范及性能
4.1 系統技術參數
4.1.1 額定輸出電壓：      0～270kV
4.1.2 諧振電壓波型：      正弦波，波形畸變率＜1.0%
4.1.3 最大被試品電流；     2A  12A
 4.1.4 最大試驗容量：        810kVA
4.1.5 輸出頻率： 30～300Hz
4.1.6 工作時間： 滿功率輸出下，連續工作時間60min
4.1.7 品質因素：    30～90
4.1.8 輸入工作電源：    單相220V±5%，50Hz
4.1.9 環境溫度：       -15℃～+40℃
4.1.10 相對濕度：    ＜90RH%，無凝露狀況
4.1.11 海拔高度：    ＜5000m
4.1.12 噪聲：    ≤50dB
4.2 系統的性能特點
4.2.1 充分利用我公司在電子測量技術和電磁兼容方面的優勢，完全自主開發設計和生產該套設備所有組成部分包括：變頻電源、激勵變壓器、澆注式高壓電抗器和高精度電容分壓器。
4.2.2 具備手動/自動模式、大屏幕顯示、試驗參數設置，并具有自動計時及操作提示功能。
4.2.3 具備多項保護功能，如：過壓、過流保護、放電保護、失諧保護等。
五、裝置容量確定
設備裝置容量設計為810KVA/270kV，分8節電抗器，電抗器單節為54KV/2A組合使用能滿足上述被試品的試驗要求。
六、技術規范及性能
1、變頻控制電源40KW                1臺
a) 變頻控制電源采用高壓耐壓試驗專用變頻電源,采用一體化設計,控制電源本體具備調頻、調壓、控制、保護等功能。
b) 額定輸出容量:  40KW
c) 工作電源:   交流380V、50Hz 。
d) 輸出電壓:   0～500V可調。
e) 輸出電壓不穩定度≤0.05%
f) 最大輸出電流:   60A
g) 輸出波形:正弦波,波形畸變率:≤0.5%
h) 頻率調節范圍:   30～300Hz
頻率調節分辨率:   0.001 Hz
i) 連續運行時間:   大于1小時
j) 噪聲水平:  ≤ 60dB
k) 變頻電源采用高性能專用微機控制電壓、頻率調節
l) 變頻電源配備專用引線和插頭與其他設備進行連接。
m) 保   護 ：具有過壓、過流、過熱、放電保護功能。
n) 具備手動試驗/自動試驗兩種模式。
具備大屏幕顯示,可指示:輸出電壓(有效值)及輸出頻率、勵磁電流、勵磁電壓、試驗時間等。
具備試驗電壓、時間、試驗頻率范圍等試驗參數設置功能及各種數據打印功能。
O) 重   量：28Kg
2、 勵磁變壓器20KVA            2臺
a) 額定容量:   20KVA   2臺
b) 輸入電壓:   500V
c) 輸出電壓：  2KV、4KV、12 KV
d) 工作頻率范圍： 30～300Hz
e) 連續運行時間:   大于1小時
f) 電壓比測量誤差:   小于1%
g) 結構： 采用干式結構,絕緣耐熱等級H級,滿足干式變壓器國家規范要求；
高﹑低壓繞組間和鐵芯設靜電屏蔽,既作為勵磁變,又是隔離變；
內置過電壓保護,防止擊穿反擊。
h) 重   量：   85Kg ;
3、高壓電抗器 108/54   8臺
a) 額定容量：  108KVA
b) 額定電壓：  54KV
c) 額定電流：  2A
e) 品質因素：  Q≥30
f) 結    構：  干式；
    g)  重    量：  60Kg/臺
h) 連續運行時間：≥ 1小時
4、 電容分壓器   270/0.001 UF              1臺
a) 額定電壓：  270KV
b) 工作頻率：  30～300Hz
c) 分 壓 比：  2000：1
d) 分壓比誤差：  ≤1%,
e) 測量精度：    交流有效值1.0級
f) 介質損耗：    tgδ≤0.5%
g) 重    量：   20Kg
h)高﹑低壓臂的電容采用一致的介質結構,溫度系數小,角位移小,在30-300HZ內分壓比不變。
八、系統的基本配置
序號 設備名稱 型號規格 單位 數量
1 變頻電源 40KW 臺 1
2 勵磁變壓器 20KVA 臺 2
3 高壓電抗器 108KVA/54KV 臺 8
4 電容分壓器 270/0.001UF(270KV) 臺 1
5 附件 專用 套 1

變頻串聯諧振耐壓成套試驗裝置：就是做耐壓試驗的設備，它是為了滿足大容量的被試品要求而研發的設備。它是一套組合設備，為了耐壓試驗能順利準確地進行，針對不同被試品，串聯諧振裝置的組件是不同的。所以請務必準確選型，技術部為您量身制定選型方案。

中試控股變頻串聯諧振耐壓成套試驗裝置產品適用性好，實用可靠，效率高，事半功倍 | 是很多企業以及電力工作者信賴的好伙伴。

中試控股踐行“精細制造，深耕技術”產出變頻串聯諧振耐壓成套試驗裝置優質產品能夠在市場中贏得用戶信賴,樹立中試控股新形象打下了堅實的根底。
