高電壓試驗儀（推薦榜）
時間：2022-12-04
中試控股技術研究院魯工為您講解：高電壓試驗儀（推薦榜）
ZSYD(JZ)-5KVA/50KV工頻耐壓試驗裝置
參考標準：DL/T 474.4-2018
簡易讀懂：工頻耐壓試驗裝置可以做什么?

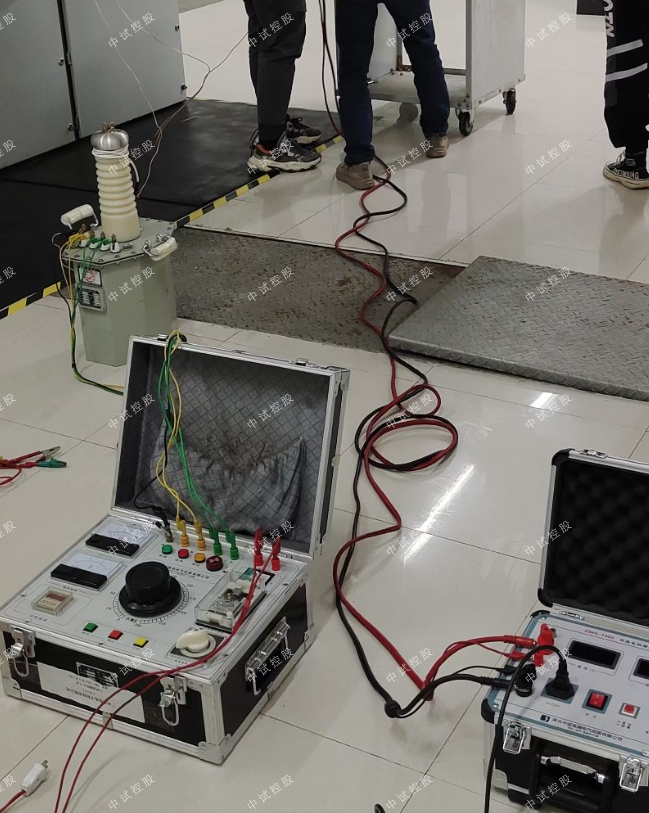

工頻耐壓試驗裝置由ZSYD(JZ)-5KVA/50KV（DC70KV）交直流試驗變壓器和ZSXC-5KVA控制箱組成，工頻交直流試驗，用于各種電器產品、電氣設備、絕緣材料等在規定電壓下的絕緣強度試驗，考核產品的絕緣水平，發現被試品的絕緣缺陷及衡量承受過電壓的能力，有過壓、過流保護，滿足10KV開關柜、變壓器、斷路器、絕緣子、互感器、電纜等交直流耐壓試驗。
中試控股始于1986年 ? 30多年專業制造 ? 國家電網.南方電網.內蒙電網.入圍合格供應商
ZSYD(JZ)-5KVA/50KV交直流試驗變壓器參數：
容量：5KVA
輸入電壓：AC200V 50Hz
輸入電流：25A
輸出電壓：AC：50KV DC：70KV
輸出電流：AC:100mA DC:100mA
ZSXC-5KVA控制箱參數：
容量:5KVA
輸入電壓:AC220V 50Hz
輸入電流:23A
輸出電壓:0～250V
輸出電流:0～25A

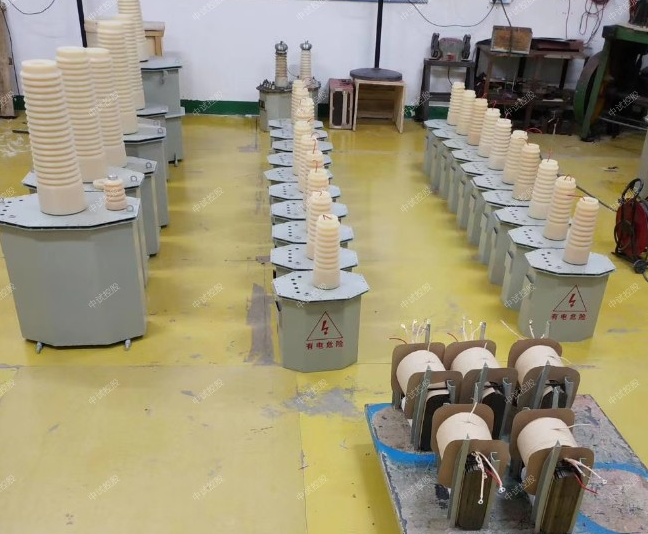

制作工藝
1、產品采用一次壓制而成高壓套管；
2、套管與油桶之間完全隔離加上所有連接部分采用進口耐油O型密封圈密封，徹底解決了常見的變壓器漏油的問題；
3、睡式鐵芯設計,有效提高產品的抗震性；
4、產品出廠前進行72小時倒置試驗,檢驗試驗變壓器漏油的問題；
5、產品均可通過1.1倍感應耐壓試驗；
6、絕緣油采用無色透明克拉瑪依原裝油；
7、高低壓線采用高強度聚酯、無氧銅桿漆包線；
8、鐵芯采用全新武鋼二硅冷軋硅鋼卷片。
ZSYD(JZ)-5KVA/50KV工頻耐壓試驗裝置：就是做耐壓試驗的設備，它是一套組合設備，為了耐壓試驗能順利準確地進行，針對不同被試品，串聯諧振裝置的組件是不同的。所以請務必準確選型，技術部為您量身制定選型方案。
工頻耐壓試驗裝置選型表如下：
中試控股工頻耐壓試驗裝置產品適用性好，實用可靠，效率高，事半功倍 | 是很多企業以及電力工作者信賴的好伙伴。
中試控股踐行“精細制造，深耕技術”產出工頻耐壓試驗裝置優質產品能夠在市場中贏得用戶信賴,樹立中試控股新形象打下了堅實的根底。
工頻耐壓試驗裝置 | 行業專家 | 中試控股

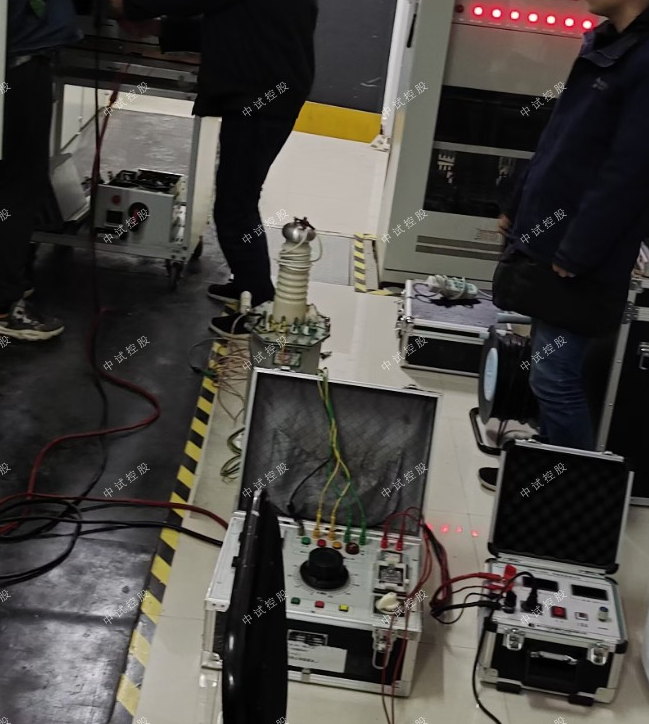

（1）試驗前，要將干式試驗變壓器的外殼“ 〨 ”端，電源控制箱的接地端“ 〨 ”必須良好接地，否則將危及人身與設備的安全。
（2）操作前必須熟悉高壓試驗變壓器與電源控制箱的電氣原理理接線圖。如果檢幫直流耐壓與泄露試驗時，可先將
高壓哇或微安表旋在高壓試驗變壓器的高壓端。
（3）準備完畢，檢查線路無誤后，可合上總電源開關，此時紅色開關指示燈也亮。假如不亮應把調壓器手柄按逆時
針方向返回零位，紅色停止按鈕上的指示燈亮，否則起動按鈕拒絕合作。
（4）按下起動按鈕，綠色按鈕指示燈亮，這時按順時針每秒1.5-2千伏的速度均勻緩慢地旋動調壓器手柄，高壓逐步
上升并密切注意電壓表的指示及試品情況，直到調到所需試驗高壓為止。
（5）要測試產品的耐壓試驗時間，可拔動定時器所需定時時間再按下定時與報警開關，即在規定的時間里測試產品
耐壓，然后報警告知，若被測產品被擊穿，過流繼電器自動跳閘，此時電壓表值讀數，即為產品擊穿電壓之值。
（6）如需保護被測產品免被擊穿，可先在高壓側連續接保護球隙調整保護球放電電壓為試驗電壓的1.15倍左右。
一、 通用系統運行條件及適用標準：
海撥高度：≤1000米
環境溫度：－25—＋45℃
相對濕度：＜90﹪（25℃時）
zui大日溫差15℃
大氣壓力：0.1Mpa
大氣濕度：11g/m3
地震強度：≤7級
使用環境：戶內
無導電塵埃
不含有腐蝕金屬和絕緣的氣體存在
電源電壓波形為實際正弦波，波形畸變＜3﹪
設一可靠點接地，接地電阻＜0.5Ω
二、工頻無局放試驗變壓器滿足的標準和適用范圍：
JB/T9641－1999. 試驗變壓器標準
GB1094.1－1996. 電力變壓器*部份總則
GB1094.2－1996. 電力變壓器第二部分溫升
GB1094.2－1996. 電力變壓器第三部分絕緣水平和絕緣試驗
GB1094.2－1996. 電力變壓器第五部分
GB311.1－1997 高壓輸變電設備的絕緣與配合
GB/T16927.1－1997 高電壓技術*部分一般試驗要求
GB/T16927.1－1997 高電壓技術第二部分測量系統
GB/7345－1987 局部放電測量
GB2536－1990. 變壓器油
GB7252－1987. 變壓器油中溶解氣體分析和判斷導則
GB7328－1987. 變壓器和電抗器的聲級的測量
JB8749－1998.. 調壓器通用技術條件要求
三、成套設備的組成：
1、150KVA/250KV 工頻無局放試驗變壓器 一臺
2、0.38/0－0.420KV/150KVA柱式調壓器
3、250KV電容分器（耦合電容器） 一臺
4、250－5 保護電阻 一根
5、312A/430V 電源噪聲濾波器
6、125KVA 控制臺 一臺
8、附件：控制電纜
注：主電源電纜由用戶根據實際情況自配
增值服務
- 三年質保,一年包換,三個月試用
