高壓耐壓試驗裝置（推薦榜）

時間：2022-12-04

中試控股技術研究院魯工為您講解：高壓耐壓試驗裝置（推薦榜）

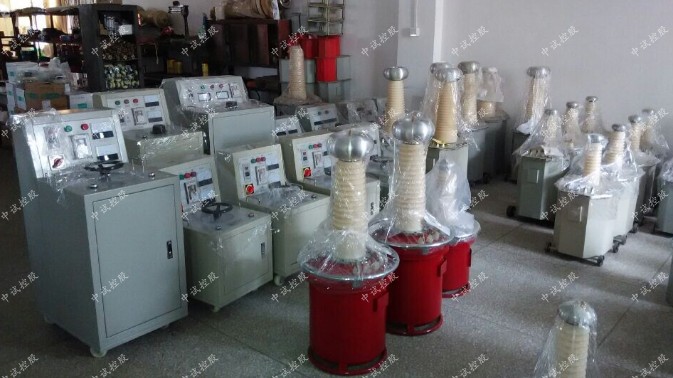

ZSYDJ-5KVA/50KV工頻耐壓試驗裝置

參考標準：DL/T 474.4-2018

簡易讀懂：工頻耐壓試驗裝置可以做什么?

工頻耐壓試驗裝置由ZSYDJ-5KVA/50KV交直流試驗變壓器和ZSXC-5KVA控制箱組成，工頻交直流試驗，用于各種電器產品、電氣設備、絕緣材料等在規定電壓下的絕緣強度試驗，考核產品的絕緣水平，發現被試品的絕緣缺陷及衡量承受過電壓的能力，有過壓、過流保護，滿足10KV開關柜、變壓器、斷路器、絕緣子、互感器、電纜等交直流耐壓試驗。

中試控股始于1986年 ? 30多年專業制造 ? 國家電網.南方電網.內蒙電網.入圍合格供應商

ZSYDJ-5KVA/50KV交流試驗變壓器參數：
容量：5KVA
輸入電壓：AC200V 50Hz
輸入電流：25A
輸出電壓：AC：50KV
輸出電流：AC:100mA

ZSXC-5KVA控制箱參數：
容量:5KVA
輸入電壓:AC220V 50Hz
輸入電流:23A
輸出電壓:0～250V
輸出電流:0～25A

制作工藝
1、產品采用一次壓制而成高壓套管；
2、套管與油桶之間完全隔離加上所有連接部分采用進口耐油O型密封圈密封，徹底解決了常見的變壓器漏油的問題；
3、睡式鐵芯設計,有效提高產品的抗震性；
4、產品出廠前進行72小時倒置試驗,檢驗試驗變壓器漏油的問題；
5、產品均可通過1.1倍感應耐壓試驗；
6、絕緣油采用無色透明克拉瑪依原裝油；
7、高低壓線采用高強度聚酯、無氧銅桿漆包線；
8、鐵芯采用全新武鋼二硅冷軋硅鋼卷片。

ZSYDJ-5KVA/50KV工頻耐壓試驗裝置：就是做耐壓試驗的設備，它是一套組合設備，為了耐壓試驗能順利準確地進行，針對不同被試品，串聯諧振裝置的組件是不同的。所以請務必準確選型，技術部為您量身制定選型方案。

ZSYDJ-5KVA/50KV工頻耐壓試驗裝置廣泛應用于電工制造部門、電力運行部門、科研單位和高等院校。工頻耐壓試驗裝置分為一體式裝置（30kV以下）和分體式裝置兩類。控制箱（臺）是由接觸式調壓器（50kVA以上為電動柱式調壓器）及其控制、保護、測量、信號電路組成。它是通過接入220V或380V工頻電源，調節調壓器（即試驗變壓器的輸入電壓），接入高壓試驗變壓器的初級繞組，根據電磁感應原理，以獲得所需要的試驗高壓電壓值。按試驗規程，各種大型電力變壓器、電力電纜、汽輪及水輪發電機及其它容性設備都必須嚴格定期進行交流耐壓試驗。
技術要求
1、正常使用條件根據機械行業標準JB/T9641-1999
2、允許運行時間在額定容量和額定電壓下，變壓器系統能長期連續運行，在此工況下變壓器繞組溫升不超過65K,用電阻法測量；頂層油溫升不超過55K,用溫度計法測量；在2倍額定電流下運行5分鐘，變壓器繞組無變形和熱損壞
3、試驗變壓器的短路阻抗為4%-12%
4、絕緣水平：低壓側外施工頻耐壓3kV，一分鐘不擊穿；高壓側感應耐壓電壓65kV/100Hz，一分鐘不擊穿
5、局部放電量在70%額定電壓下，局部放電量不大于10Pc
6、其它參數滿足招標文件技術規格，或JB/T9641-1999
7、控制臺控制、保護、顯示和測量功能均按招標文件要求
先進技術
1、試驗變壓器采用分隔油道的方法，可增加耐壓擊穿強度，減小體積
2、變頻調速，升壓速率可調，精確升壓，誤差不超過1%
3、根據試驗電流電壓關系，系統自動升壓，當遇到特別現象時，儀器自動識別被試品絕緣狀況，提醒用戶停止升壓，斷開主電路
4、當發生絕緣擊穿時，系統速斷保護，并瞬間鎖定擊穿時的電壓電流值，保留事故數據
5、試驗區內設置紅外線報警裝置，當有人員誤入試驗區域內，系統報警，切斷電路。

工頻耐壓試驗裝置選型表如下：

中試控股工頻耐壓試驗裝置產品適用性好，實用可靠，效率高，事半功倍 | 是很多企業以及電力工作者信賴的好伙伴。

中試控股踐行“精細制造，深耕技術”產出工頻耐壓試驗裝置優質產品能夠在市場中贏得用戶信賴,樹立中試控股新形象打下了堅實的根底。

工頻耐壓試驗裝置 | 行業專家 | 中試控股

干式實驗變壓器選型的防護方法

依據使用環境特征及防護需求，干式變壓器可挑選不一樣的外殼。

通常選用IP20防護外殼，可避免直徑大于12mm固體異物及鼠、蛇、貓、雀等小動物進入，造成短路停電等惡性故障，為帶電
部分供給安全屏障。若須將變壓器設備在戶外，則可選用IP23防護外殼，除上述IP20防護功用外，更可避免與垂直線成60°
角以內的水滴入。但IP23外殼會使變壓器冷卻才能下降，選用時要注意其運轉容量的下降。

三、干式變壓器的冷卻方法

干式變壓器冷卻方法分為天然空氣冷卻(AN和逼迫空氣冷卻(AF天然空冷時，變壓器可在額外容量下暫時接連運轉。逼迫風冷
時，變壓器輸出容量可進步50%.適用于斷續過負荷運轉，或應急事端過負荷運轉;因為過負荷時負載損耗和阻抗電壓增幅較大
，處于非經濟運轉狀況，故不該使其處于長時刻接連過負荷運轉。

四、干式變壓器的過載才能

干式變壓器的過載才能與環境溫度、過載前的負載狀況(開始負載)變壓器的絕緣散熱狀況和發熱時刻常數等有關，若有需求
，可向出產廠索取干變的過負荷曲線。

如何使用其過載才能呢?筆者提出兩點供參閱：

1挑選核算變壓器容量時可恰當減小：充分考慮某些軋鋼、焊接等設備短時沖擊過負荷的可能性—盡量使用干式變壓器的較強
過載才能而減小變壓器容量;對某些不均勻負荷的場所，如供夜間照明等為主的居民區、文化娛樂設施以及空諧和白晝照明為
主的商場等，可充分使用其過載才能，恰當減小變壓器容量，使其主運轉時刻處于滿載或短時過載。

2可削減備用容量或臺數：某些場所，對變壓器的備用系數需求較高，使得工程選配的變壓器容量大、臺數多。而使用干變的
過載才能，考慮其備用容量時可予以緊縮;斷定備用臺數時亦可削減。變壓器處于過載運轉時，必定要注意監測其運轉溫度：
若溫度上升達155℃(有報警宣布)即應采納減載辦法(減去某些首要負荷)以保證對首要負荷的安全供電。
