中試控股技術研究院魯工為您講解：變壓器交流耐壓試驗（電科院）

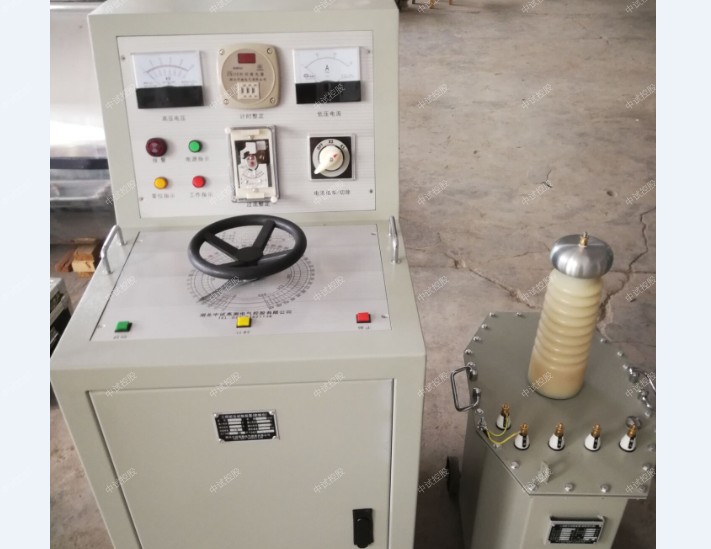

ZSYDJ-50KVA/100KV工頻耐壓試驗裝置(交直流試驗變壓器及控制臺)

參考標準：DL/T 474.4-2018

簡易讀懂：工頻耐壓試驗裝置可以做什么?

工頻耐壓試驗裝置由ZSYDJ-50KVA/100KV工頻耐壓試驗裝置(交直流試驗變壓器及控制臺)組成，工頻交直流試驗，用于各種電器產品、電氣設備、絕緣材料等在規定電壓下的絕緣強度試驗，考核產品的絕緣水平，發現被試品的絕緣缺陷及衡量承受過電壓的能力，有過壓、過流保護，滿足10KV開關柜、變壓器、斷路器、絕緣子、互感器、電纜等交直流耐壓試驗。

中試控股始于1986年 ? 30多年專業制造 ? 國家電網.南方電網.內蒙電網.入圍合格供應商

ZSYDJ-50KVA/100KV交直流試驗變壓器參數：
容量50KVA
輸入電壓：AC400V
輸入電流：125A
輸出電壓：150KV
輸出電流：0.5A
儀表電壓：100V

ZSTC-50KVA控制臺參數：
容量50KVA
輸入電壓：兩相AC380V+N
輸入電流：131A
輸出電壓：單相AC0-430V
輸出電流：125A

高壓部分的絕緣測試需要使用專用設備進行耐壓試驗。二次回路主要是指儀表及控制回路，進行二次回路的測量需要注意的是當測量導線的絕緣時，要斷開相關的儀表元器件后方可以進行絕緣測量，以免損壞一次儀表元件，測量的方法同上。
（1）被試回路不能接錯，所接設備斷開點清楚，嚴防試驗電壓穿越到其他設備上。
（2）通知運行與檢修的有關人員，必要時派人到現場檢查，確實無人工作后方可實驗，實驗時各端應有人監護看守，防止觸電傷人。
（3）二次回路耐壓試驗時，需將互感器二次繞組的保護接地線拆開，試驗結束后立即恢復。
（4）電壓互感器二次通電試驗時，應將高低壓開關 （熔斷器）拉開，嚴防倒供。
二次回路是高壓設備的保護、控制、測量及光聲信號以及連接的總稱。回路通電和耐壓試驗是二次設備的兩種檢驗方式。由于二次回路接線錯蹤復雜，進行試驗應注意以下幾個方面。
（1）試驗之前，核對圖紙和接線，確認所試回路與運行回路已無牽連，不會發生串電，應該斷開的各連線接點均已斷開或已采取措施。
（2）試驗之前，應通知值班負責人和有關人員，停止被試回路上的其它工作，中試控股并對可能進入試驗范圍的各側門道派人現場看守，防止外部人員觸電。
（3）進行二次回路試驗若需拆除互感器的保安接地點、二次工作接地和其它連線時，應逐一記錄清楚，以防工作完畢恢復時發生遺漏、錯接而造成二次設備性能改變以及出現隱蔽性缺陷。
（4）電壓互感器二次回路通電試驗應先檢查一、二次刀閘、熔斷器確已斷開，避免反充電或使其它回路設備帶電釀成事故。

制作工藝
1、產品采用一次壓制而成高壓套管；
2、套管與油桶之間完全隔離加上所有連接部分采用進口耐油O型密封圈密封，徹底解決了常見的變壓器漏油的問題；
3、睡式鐵芯設計,有效提高產品的抗震性；
4、產品出廠前進行72小時倒置試驗,檢驗試驗變壓器漏油的問題；
5、產品均可通過1.1倍感應耐壓試驗；
6、絕緣油采用無色透明克拉瑪依原裝油；
7、高低壓線采用高強度聚酯、無氧銅桿漆包線；
8、鐵芯采用全新武鋼二硅冷軋硅鋼卷片。

ZSYDJ-50KVA/100KV工頻耐壓試驗裝置(交直流試驗變壓器及控制臺)：就是做耐壓試驗的設備，它是一套組合設備，為了耐壓試驗能順利準確地進行，針對不同被試品，串聯諧振裝置的組件是不同的。所以請務必準確選型，技術部為您量身制定選型方案。

工頻耐壓試驗裝置廣泛應用于電工制造部門、電力運行部門、科研單位和高等院校。工頻耐壓試驗裝置分為一體式裝置（30kV以下）和分體式裝置兩類。控制箱（臺）是由接觸式調壓器（50kVA以上為電動柱式調壓器）及其控制、保護、測量、信號電路組成。它是通過接入220V或380V工頻電源，調節調壓器（即試驗變壓器的輸入電壓），接入高壓試驗變壓器的初級繞組，根據電磁感應原理，以獲得所需要的試驗高壓電壓值。按試驗規程，各種大型電力變壓器、電力電纜、汽輪及水輪發電機及其它容性設備都必須嚴格定期進行交流耐壓試驗。
工頻耐壓試驗裝置是根據國家最新電力行業標準而設計的、性能先進的智能耐壓試驗設備，其安全可靠、功能強大、使用方便、維護簡單。用于對各種電器產品、電氣元件、絕緣材料等進行規定電壓下的絕緣強度試驗，以考 核產品的絕緣水平，發現被試品的絕緣缺陷，衡量過電壓的能力。廣泛應用于電工制造部門、電力運行部門、科研單位和高等院校。

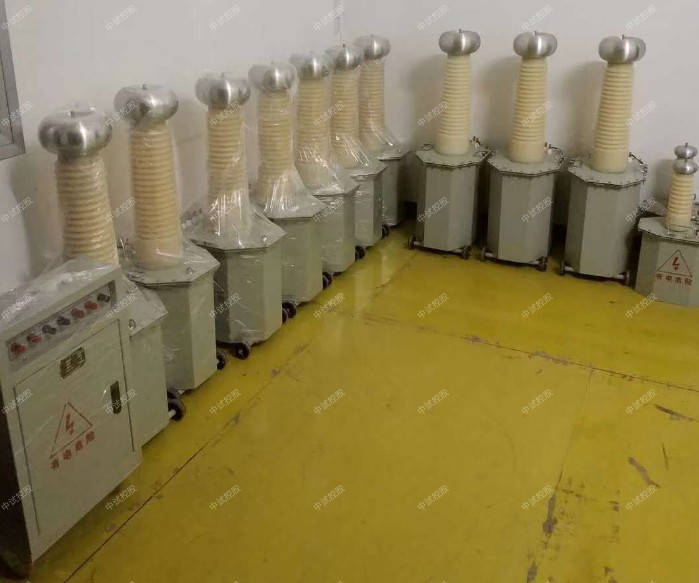

油浸式實驗變壓器，是中試控股專門研發出產的油浸式實驗變壓器，YDJ系列油浸式實驗變壓用具有體積小、重量輕 、結構緊湊、功用全、通用性強和運用簡略、方便等特色，油浸式實驗變壓器廣泛適用于電力系統、工礦企業、科研部分、 發電檢修部分等對各種高壓電氣設備、電器元件、絕緣材料進行工頻或直流高壓下的絕緣強度實驗，YDJ系列油浸式實驗變壓器是高壓預防性實驗中必不可少的重要專業設備。
高壓試驗變壓器實驗操作注意事項：
1、實驗人員應做好分工，清晰相互間聯絡方法。并有專門人監護現場安全及觀察試品狀況。
2、被試品應先清掃潔凈，并絕對枯燥，避免損壞被試品和實驗帶來的差錯。
3、關于大型實驗，通常都應先進行空升實驗。即不接試品時升壓至實驗電壓，校正各種表計，調整球空隙。
4、升壓速度不能太快，并有必要避免俄然加壓。例如調壓器不在零位的俄然合閘。也不能俄然堵截電源，通常應在調壓器降 至零位時拉閘。
5、當電壓升至實驗電壓時，開端計時，到1min后，敏捷降壓到1∕3實驗電壓以下時，才干擺開電源。
6、在升壓或耐壓實驗進程，如發現下列不正常狀況時，應立即降壓，堵截電源。中止實驗并查明因素：1）電壓表指針擺動 很大；2）發現絕緣燒焦或冒煙；3）被試品內有不正常的聲音。
7、耐壓實驗前后應丈量絕緣電阻，查看絕緣狀況。
8、實驗變壓器在做被試品的直流耐壓或走漏實驗時接線原理圖如圖7。
 RCF – 阻容分壓器  CX – 被試品  uA – 帶維護微安帶
        走漏實驗中限流電阻R1挑選在額外輸出電壓時，輸出端短路電流不超越高壓硅堆的最大整流電流。如電壓硅堆的最 大整流電流為100mA時用于60KV的實驗裝置中，限流電阻按R1=60/0.1=600KΩ挑選。限流電阻還應具有滿足的容量和沿面放電
間隔。高壓濾流電容C1通常挑選在0.01 – 0.1uF，當被試品的電容量很大時，C1可省略不必。走漏實驗的操作及注意事項：
1、實驗前應先查看被試品是不是停電，接地放電，全部對外連線是不是擦潔凈。要謹防將實驗電壓加到有人作業的部位上去 。
2、接好實驗裝置的接線后，應復查無誤后才可加壓。應特別注意查看高壓設備及引線與地、與操作人職工安全間隔，被試品 的外殼是不是牢靠接地，要按安全規程中所規則的內容進行實驗。
3、關于大電容量設備應緩慢升壓，避免被試品的充電電流燒壞微安表。必要時應分級加壓，分別讀取各級電壓下微安表的安 穩讀數。
4、實驗進程，應密切監督被試品、實驗裝置、微安表，一旦發作擊穿、閃耀等異常現象應立即降壓，堵截電源，并查明因素 ，具體記載。
5、實驗結束，降壓，堵截電源后應將被試品及實驗裝置自身充沛放電。

ZSYDJ-50KVA/100KV工頻耐壓試驗裝置(交直流試驗變壓器及控制臺)廣泛應用于電工制造部門、電力運行部門、科研單位和高等院校。工頻耐壓試驗裝置分為一體式裝置（30kV以下）和分體式裝置兩類。控制箱（臺）是由接觸式調壓器（50kVA以上為電動柱式調壓器）及其控制、保護、測量、信號電路組成。它是通過接入220V或380V工頻電源，調節調壓器（即試驗變壓器的輸入電壓），接入高壓試驗變壓器的初級繞組，根據電磁感應原理，以獲得所需要的試驗高壓電壓值。按試驗規程，各種大型電力變壓器、電力電纜、汽輪及水輪發電機及其它容性設備都必須嚴格定期進行交流耐壓試驗。


技術要求
1、正常使用條件根據機械行業標準JB/T9641-1999
2、允許運行時間在額定容量和額定電壓下，變壓器系統能長期連續運行，在此工況下變壓器繞組溫升不超過65K,用電阻法測量；頂層油溫升不超過55K,用溫度計法測量；在2倍額定電流下運行5分鐘，變壓器繞組無變形和熱損壞
3、試驗變壓器的短路阻抗為4%-12%
4、絕緣水平：低壓側外施工頻耐壓3kV，一分鐘不擊穿；高壓側感應耐壓電壓65kV/100Hz，一分鐘不擊穿
5、局部放電量在70%額定電壓下，局部放電量不大于10Pc
6、其它參數滿足招標文件技術規格，或JB/T9641-1999
7、控制臺控制、保護、顯示和測量功能均按招標文件要求
先進技術
1、試驗變壓器采用分隔油道的方法，可增加耐壓擊穿強度，減小體積
2、變頻調速，升壓速率可調，精確升壓，誤差不超過1%
3、根據試驗電流電壓關系，系統自動升壓，當遇到特別現象時，儀器自動識別被試品絕緣狀況，提醒用戶停止升壓，斷開主電路
4、當發生絕緣擊穿時，系統速斷保護，并瞬間鎖定擊穿時的電壓電流值，保留事故數據
5、試驗區內設置紅外線報警裝置，當有人員誤入試驗區域內，系統報警，切斷電路。

工頻耐壓試驗裝置選型表如下：

中試控股工頻耐壓試驗裝置產品適用性好，實用可靠，效率高，事半功倍 | 是很多企業以及電力工作者信賴的好伙伴。

中試控股踐行“精細制造，深耕技術”產出工頻耐壓試驗裝置優質產品能夠在市場中贏得用戶信賴,樹立中試控股新形象打下了堅實的根底。
