15KVA/100KV工頻耐壓試驗裝置

時間：2022-12-05

中試控股技術研究院魯工為您講解：15KVA/100KV工頻耐壓試驗裝置

ZSYDJ-15KVA/100KV工頻耐壓試驗裝置

參考標準：DL/T 474.4-2018

簡易讀懂：工頻耐壓試驗裝置可以做什么?

工頻耐壓試驗裝置工頻交流試驗，用于各種電器產品、電氣設備、絕緣材料等在規定電壓下的絕緣強度試驗，考核產品的絕緣水平，發現被試品的絕緣缺陷及衡量承受過電壓的能力，有過壓、過流保護，滿足10KV開關柜、變壓器、斷路器、絕緣子、互感器、電纜等交直流耐壓試驗。

中試控股始于1986年 ? 30多年專業制造 ? 國家電網.南方電網.內蒙電網.入圍合格供應商

ZSYDJ-15KVA/100KV工頻耐壓試驗裝置技術方案
本裝置共包含四個部分：ZSYDC-20KVA/100KV油浸式交流串級高壓試驗變壓器、ZSYD-10KVA/100KV油浸式交流高壓試驗變壓器、100KV絕緣支架及配套ZSTC-20KVA控制臺，具體參數如下：

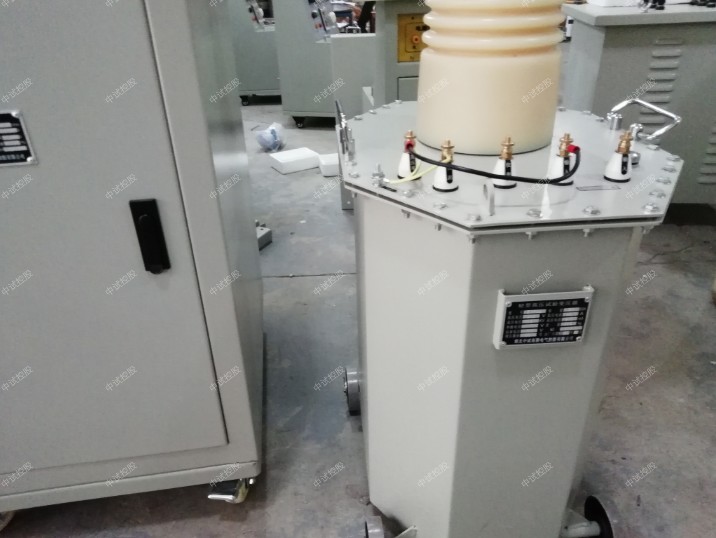

高壓試驗變壓器參數：
容量：15KVA
輸入電壓：AC400V 50Hz
輸入電流：37.5A
輸出電壓：AC100KV
輸出電流：AC:150mA

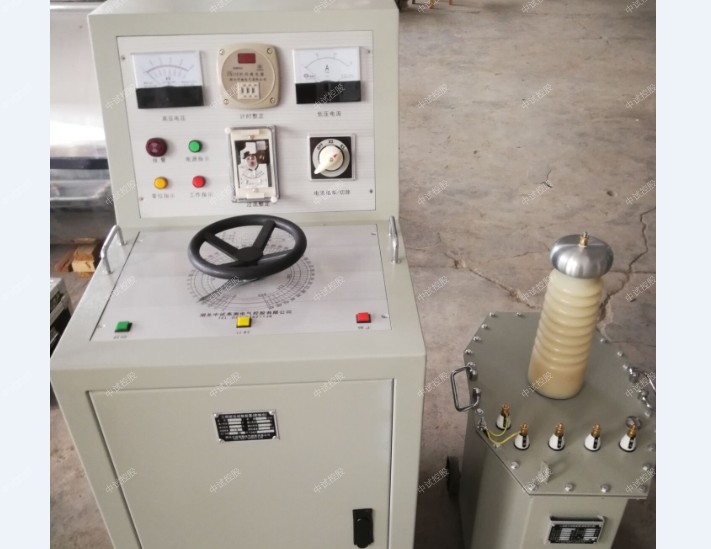

控制臺主要參數：
容量:15KVA
輸入電壓:AC380V+N 50Hz
輸入電流:39.5A
輸出電壓:0～430V
輸出電流:0～37.5A

操作要點
工頻耐壓高壓試驗裝置操作要點
1、試驗前，應了解被試品的試驗電壓，同時了解被試品的其他試驗項目及以前的試驗結果。若被試品有缺陷或異常，應在消除后再進行耐壓試驗。
2、試驗現場應圍好遮攔或圍繩，掛好標示牌，并派專人監護。
3、試驗前，被試品表面應擦拭干凈，將被試品的外殼和非被試繞組可靠接地。被試品為新沖油設備時，應按《規程》規定使油靜止一定時間再升壓，對110kV及以下的充油電力設備，在注滿油后靜置時間應不少于24小時，對220kV及330kV的充油電力設備，靜置時間應不少于48小時。
4、接好試驗接線后，應由有經驗的人員檢查，確認無誤后方可升壓。
5、工頻耐壓試驗裝置升壓前，首先檢查調壓器是否在零位。調壓器在零位方可升壓。
6、升壓過程中不僅要監視電壓的變化，還應監視電流的變化，以及被試品泄漏電流的變化。升壓時要均勻升壓，不能太快。升至規定試驗電壓時，開始計時，時間到后，緩慢均勻降下電壓。絕不允許不降壓就先跳開電源開關。
7、試驗中發現被試品有異常聲響、冒煙等應立即降下電壓，拉開電源，在高壓側掛上接地線后，再查明原因。耐壓試驗前后均應測量被試品的絕緣電阻測試。

制作工藝
1、產品采用一次壓制而成高壓套管；
2、套管與油桶之間完全隔離加上所有連接部分采用進口耐油O型密封圈密封，徹底解決了常見的變壓器漏油的問題；
3、睡式鐵芯設計,有效提高產品的抗震性；
4、產品出廠前進行72小時倒置試驗,檢驗試驗變壓器漏油的問題；
5、產品均可通過1.1倍感應耐壓試驗；
6、絕緣油采用無色透明克拉瑪依原裝油；
7、高低壓線采用高強度聚酯、無氧銅桿漆包線；
8、鐵芯采用全新武鋼二硅冷軋硅鋼卷片。

ZSYDJ-15KVA/100KV工頻耐壓試驗裝置：就是做耐壓試驗的設備，它是一套組合設備，為了耐壓試驗能順利準確地進行，針對不同被試品，串聯諧振裝置的組件是不同的。所以請務必準確選型，技術部為您量身制定選型方案。

工頻耐壓試驗裝置選型表如下：

工頻耐壓試驗中試驗變壓器容量的選擇方法
試驗變壓器的容量這么選擇，是很多電力檢測試行業一線使用人員困擾的問題，在選擇試驗變壓器的過程中，一般是由試驗變
壓器生產企業提供的使用說明，已經推薦的容量。而在實際的使用過程中，試驗變壓器的容量是否合適，是否在運行狀態，能
否滿足其他檢測試驗的要求呢？
首先，根據我們的試驗需求，通過計算是可以得到適合的容量的，標稱試驗變壓器容量Pn的確定公式：Pn=KVn2ωCt×10-9
在公式中：Pn----標稱試驗變壓器容量（KVA）
Vn----試驗變壓器的額定輸出高壓的有效值（KV）
K-----安全系數。K≥1，標稱電壓Vn≥1MV時，K=2，標稱電壓較低時，K值可取高一些。
Ct----被試品的電容量（PF）
ω----角頻率，ω=2πf，f-----試驗電源的頻率
被試設備的電容量Ct可由交流電橋測出。Ct的變化很大，可由設備的類型而定。典型數據如下：簡單的橋式或懸式絕緣子幾十微法
簡單的分級套管 100–1000PF
電壓互感器 200–500PF
電力變壓器 < 1000KVA -1000PF > 1000KVA 1000–10000PF
高壓電力電纜和油浸紙絕緣 250–300PF/m
氣體絕緣 -60PF/m
封閉變電站，SF6氣體絕緣 100–10000PF
對于不同的試驗電壓Vn，選擇不同的（適當?shù)模┌踩禂?shù)K。以上列出不同的Vn所選用的K值供參考
Vn = 50–100KV K=4 Vn = 150–300KV K=3 Vn > 300KV K=2
該試驗變壓器容量的計算公式，適用于各種試驗變壓器檢測試驗的場合，根據被試驗品所需要的電壓及安全容量，來選擇合適
容量的試驗變壓器。在保障檢測試驗安全的前提下，選擇合適的試驗變壓器，同時滿足不同容量的試驗需求。

中試控股工頻耐壓試驗裝置產品適用性好，實用可靠，效率高，事半功倍 | 是很多企業以及電力工作者信賴的好伙伴。

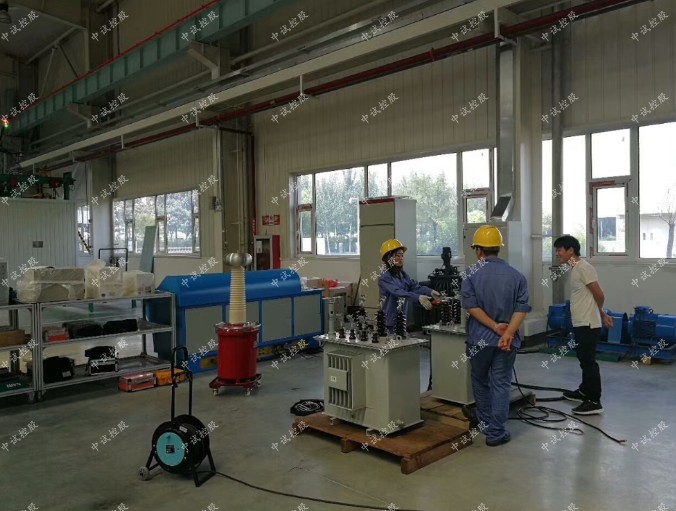

工頻耐壓試驗裝置主要操作步驟：
1、按接線原理圖連接好引線，并將試驗變壓器和控制箱可靠接地；
2、試驗前，檢查各部位的接線是否連接好，并檢查控制箱的調壓器是否調至“零”位；
3、接通電源，綠色指示燈亮，按下啟動按鈕，紅色指示燈亮，表示變壓器已通電，等待升壓；
4、順時針勻速旋轉調壓器手柄，進行升壓，并密切注意儀表指示以及試品的情況；
5、試驗完畢后，應迅速將電壓降至零位，并按下停止按鈕，然后切斷電源，解開試驗引線。
