干式實驗變壓器（源頭工廠）
時間：2022-12-06
中試控股技術研究院魯工為您講解：干式實驗變壓器（源頭工廠）
ZSYDJ-15KVA/55KV電動工頻耐壓試驗裝置
參考標準：DL/T 474.4-2018
簡易讀懂：工頻耐壓試驗裝置可以做什么?
工頻耐壓試驗裝置工頻交流試驗，用于各種電器產品、電氣設備、絕緣材料等在規定電壓下的絕緣強度試驗，考核產品的絕緣水平，發現被試品的絕緣缺陷及衡量承受過電壓的能力，有過壓、過流保護，滿足10KV開關柜、變壓器、斷路器、絕緣子、互感器、電纜等交直流耐壓試驗。
中試控股始于1986年 ? 30多年專業制造 ? 國家電網.南方電網.內蒙電網.入圍合格供應商
ZSYDJ-15KVA/55KV電動工頻耐壓試驗裝置技術方案
一、概述:
工頻耐壓試驗裝置是最基本的試驗設備。用于對各種電器產品、電氣元件、絕緣材料等進行試驗大綱規定電壓下的絕緣強度試驗,以考核產品的絕緣缺陷,衡量被試品的過電壓能力。它由高壓試驗變壓器、電動控制臺、調壓器等組成。下面就各個部分的使用加以說明。
二、結構特點及參數:
1,結構:
交流試驗變壓器鐵芯采用優質冷扎取向硅鋼片疊制而成。線圈為同心寶塔形多層圓筒式。低壓線圈在內,高壓線圈在外,箱體為八角形,裝有鐵輪。配套控制臺為鐵外殼臺式結構。設備具有外形美觀,移動方便等特點。
2,工作原理:
用工頻兩相380V電源接入電動控制臺,經感應調壓器調節0～400V電壓輸入至試驗變壓器初級繞組,根據電磁感應原理,在次級繞組得到可調的工頻電壓。
3,技術參數:
A,試驗變壓器技術參數：
容量15KVA
輸入電壓：AC400V
輸入電流：37.5A
輸出電流：0.272A
儀表電壓：100V
B,配套控制臺技術參數:
容量15KVA
輸入電壓：兩相AC380V+N
輸入電流：39.4A
輸出電壓：單相AC0-430V
輸出電流：37.5A

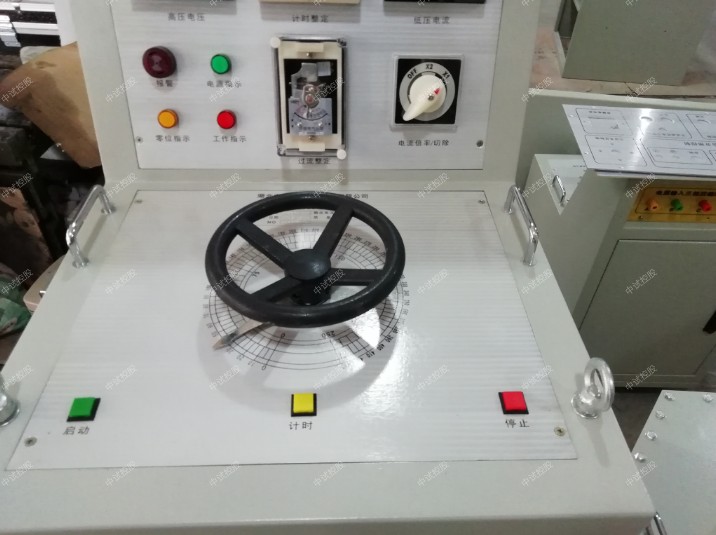

三、配套電動控制臺的主要功能:
電源指示燈、零位指示燈、高壓輸出指示燈、低壓電流指示（變壓器一次側電流）、高壓電壓指示（變壓器二次側電壓）、耐壓時間指示、零位啟動保護（調壓器非零位無法啟動）、低壓過流保護（變壓器一次側過流保護）、低壓過流保護設定、耐壓時間設定、耐壓計時到自動降壓、擊穿過流自動降壓、啟動、停止、連續升壓、點動升壓、連續降壓、點動降壓、急停。
特征
控制部分(可以定做過壓保護和過流保護，即雙保護功能)
1、全天候超大LCD
320×240液晶顯示器(日光下可見)、高速熱敏打印機,試驗結果可查看和打印。
2、試驗全過程同屏顯示
高低壓電壓、電流四路測量方式，可實時監測高低壓電流、電壓值。同屏劃分為電壓電流動態顯示區、設置數據區、狀態信息顯示區、結果顯示區，讓試驗過程一目了然。
3、高速采集信號
人機對話全鍵盤操作方式，任選自動及手動操作、交直流耐壓方式或串級耐壓方式，任意設定輸出電壓、高低壓電流上限和計時時間。
4、系統診斷分析功能
系統具有耐壓試驗自動診斷分析功能，易于發現試品擊穿、閃絡等故障及幫助解決問題。
5、全面保護功能
完善的過壓、過流保護，設定值上限保護。逼近式調壓算法，到達設定電壓后自動計時，計時結束后自動降壓回零。在顯眼位置增設“緊急?！?，試驗過程中可隨時切斷電源。
6、系統幫助功能界面
進入功能界面后，可以選擇 “時鐘設置”、“注意事項”、 “接線示意圖”等界面?？稍O置時鐘的時間，為打印報表提供時間依據；可為用戶提供一些操作規范和安全注意事項；可方便用戶根據接線示意圖正確接線。
7、雙重過流保護，測試更安全
具有回零檢測功能，回零確定后方可進行下一步操作，安全可靠。
8、安全零位檢測
具有回零檢測功能，回零確定后方可進行下一步操作，安全可靠。
9、適用局放試驗
可與無局放試驗變壓器配合，作為局放系統的操作部分，系統局放小于5pc.
10、絕緣阻抗檢測功能
具有絕緣阻抗檢測功能，直接反映被試品絕緣強度。
11、超強適應能力
精良的軟硬件抗干擾設計，多種抗干擾手段，適應惡劣電磁環境。
12、強大的擴展功能
可選配接地檢測功能，試驗開始前確定安全接地后方能升壓。
可預留門連鎖、警燈、警鈴等接口，滿足不同客戶需求。
可選配遠程通信、外接分壓器校驗接口等
可選配預設不少于兩個電壓和時間點，系統可根據預設電壓自動升、降壓過程并保持時間。

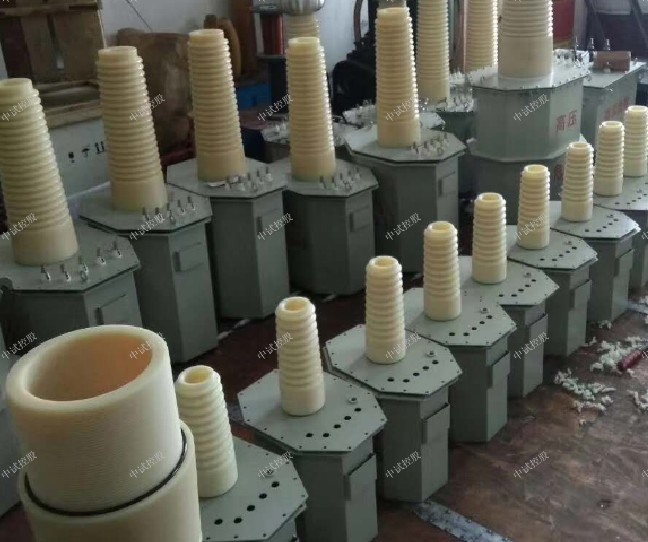

試驗變壓器制作工藝
1、產品采用一次壓制而成高壓套管
2、套管與油桶之間完全隔離加上所有連接部分采用進口耐油O型密封圈密封，徹底解決了常見的變壓器漏油的問題
3、睡式鐵芯設計,有效提高產品的抗震性
4、產品出廠前進行72小時倒置試驗,檢驗試驗變壓器漏油的問題
5、產品均可通過1.1倍感應耐壓試驗
6、絕緣油采用無色透明克拉瑪依原裝油
7、高低壓線采用高強度聚酯、無氧銅桿漆包線
8、鐵芯采用全新武鋼二硅冷軋硅鋼卷片
試驗變壓器的容量選擇
標稱油式變容量Pn確定公式：
Pn=KVn2ωCt×10-9
式中：Pn----標稱試驗變壓器容量（KVA）
Vn-----試驗變壓器的額定輸出高壓的有效值（KV）
K-------安全系數。K≥1，標稱電壓Vn≥1MV時，K=2，標稱電壓較低時，K值可取高一些。
Ct------被試品的電容量（PF）
ω----角頻率，ω=2πf ，f-----試驗電源的頻率
被試設備的電容量Ct可由交流電橋測出。Ct的變化很大，可由設備的類型而定。典型數據如下：
簡單的橋式或懸式絕緣子：幾十微法
簡單的分級套管：100 – 1000PF
電壓互感器：200 – 500PF
電力變壓器 ：< 1000KVA- 1000PF
> 1000KVA1000 – 10000PF
高壓電力電纜和油浸紙絕緣：250 – 300PF/m
氣體絕緣：- 60PF/m
封閉變電站，SF6氣體絕緣：100 – 10000PF
對于不同的試驗電壓Vn，選擇不同的（適當的）安全系數K。以上列出不同的Vn所選用的K值供參考
Vn = 50 – 100KV K=4 Vn = 150 – 300KV K=3 Vn > 300KV K=2
根據部頒標準定，我國試驗變壓器的電壓等級有：5kv、10kv、25kv、35kv、50kv、100kv、150kv、300kv等;容量等級有：3KVA、5KVA、10KVA、25KVA、50KVA、100KVA、150KVA、200KVA等
工頻耐壓高壓試驗裝置操作要點
1、試驗前，應了解被試品的試驗電壓，同時了解被試品的其他試驗項目及以前的試驗結果。若被試品有缺陷或異常，應在消除后再進行耐壓試驗。
2、試驗現場應圍好遮攔或圍繩，掛好標示牌，并派專人監護。
3、試驗前，被試品表面應擦拭干凈，將被試品的外殼和非被試繞組可靠接地。被試品為新沖油設備時，應按《規程》規定使油靜止一定時間再升壓，對110kV及以下的充油電力設備，在注滿油后靜置時間應不少于24小時，對220kV及330kV的充油電力設備，靜置時間應不少于48小時。
4、接好試驗接線后，應由有經驗的人員檢查，確認無誤后方可升壓。
5、工頻耐壓試驗裝置升壓前，首先檢查調壓器是否在零位。調壓器在零位方可升壓。
6、升壓過程中不僅要監視電壓的變化，還應監視電流的變化，以及被試品泄漏電流的變化。升壓時要均勻升壓，不能太快。升至規定試驗電壓時，開始計時，時間到后，緩慢均勻降下電壓。絕不允許不降壓就先跳開電源開關。
7、試驗中發現被試品有異常聲響、冒煙等應立即降下電壓，拉開電源，在高壓側掛上接地線后，再查明原因。耐壓試驗前后均應測量被試品的絕緣電阻測試。
1、產品采用一次壓制而成高壓套管；
2、套管與油桶之間完全隔離加上所有連接部分采用進口耐油O型密封圈密封，徹底解決了常見的變壓器漏油的問題；
3、睡式鐵芯設計,有效提高產品的抗震性；
4、產品出廠前進行72小時倒置試驗,檢驗試驗變壓器漏油的問題；
5、產品均可通過1.1倍感應耐壓試驗；
6、絕緣油采用無色透明克拉瑪依原裝油；
7、高低壓線采用高強度聚酯、無氧銅桿漆包線；
8、鐵芯采用全新武鋼二硅冷軋硅鋼卷片。
ZSYDJ-15KVA/55KV電動工頻耐壓試驗裝置：就是做耐壓試驗的設備，它是一套組合設備，為了耐壓試驗能順利準確地進行，針對不同被試品，串聯諧振裝置的組件是不同的。所以請務必準確選型，技術部為您量身制定選型方案。
工頻耐壓試驗裝置選型表如下：
工頻耐壓試驗中試驗變壓器容量的選擇方法
試驗變壓器的容量這么選擇，是很多電力檢測試行業一線使用人員困擾的問題，在選擇試驗變壓器的過程中，一般是由試驗變
壓器生產企業提供的使用說明，已經推薦的容量。而在實際的使用過程中，試驗變壓器的容量是否合適，是否在運行狀態，能
否滿足其他檢測試驗的要求呢？
首先，根據我們的試驗需求，通過計算是可以得到適合的容量的，標稱試驗變壓器容量Pn的確定公式：Pn=KVn2ωCt×10-9
在公式中：Pn----標稱試驗變壓器容量（KVA）
Vn----試驗變壓器的額定輸出高壓的有效值（KV）
K-----安全系數。K≥1，標稱電壓Vn≥1MV時，K=2，標稱電壓較低時，K值可取高一些。
Ct----被試品的電容量（PF）
ω----角頻率，ω=2πf，f-----試驗電源的頻率
被試設備的電容量Ct可由交流電橋測出。Ct的變化很大，可由設備的類型而定。典型數據如下：簡單的橋式或懸式絕緣子 幾十微法
簡單的分級套管 100–1000PF
電壓互感器 200–500PF
電力變壓器 < 1000KVA -1000PF > 1000KVA 1000–10000PF
高壓電力電纜和油浸紙絕緣 250–300PF/m
氣體絕緣 -60PF/m
封閉變電站，SF6氣體絕緣 100–10000PF
對于不同的試驗電壓Vn，選擇不同的（適當的）安全系數K。以上列出不同的Vn所選用的K值供參考
Vn = 50–100KV K=4 Vn = 150–300KV K=3 Vn > 300KV K=2
該試驗變壓器容量的計算公式，適用于各種試驗變壓器檢測試驗的場合，根據被試驗品所需要的電壓及安全容量，來選擇合適
容量的試驗變壓器。在保障檢測試驗安全的前提下，選擇合適的試驗變壓器，同時滿足不同容量的試驗需求。
中試控股工頻耐壓試驗裝置產品適用性好，實用可靠，效率高，事半功倍 | 是很多企業以及電力工作者信賴的好伙伴。
工頻耐壓試驗裝置主要操作步驟：
1、按接線原理圖連接好引線，并將試驗變壓器和控制箱可靠接地；
2、試驗前，檢查各部位的接線是否連接好，并檢查控制箱的調壓器是否調至“零”位；
3、接通電源，綠色指示燈亮，按下啟動按鈕，紅色指示燈亮，表示變壓器已通電，等待升壓；
4、順時針勻速旋轉調壓器手柄，進行升壓，并密切注意儀表指示以及試品的情況；
5、試驗完畢后，應迅速將電壓降至零位，并按下停止按鈕，然后切斷電源，解開試驗引線。
中試控股踐行“精細制造，深耕技術”產出工頻耐壓試驗裝置優質產品能夠在市場中贏得用戶信賴,樹立中試控股新形象打下了堅實的根底。
（2）可減少備用容量或臺數：在某些場所，對變壓器的備用系數要求較高，使得工程選配的變壓器容量大、臺數多。而利用干變的過載能力，在考慮其備用容量時可予以壓縮；在確定備用臺數時亦可減少。變壓器處于過載運行時，一定要注意監測其運行溫度：若溫度上升達155℃（有報警發出）即應采取減載措施（減去某些次要負荷），以確保對主要負荷的安全供電。
1、我國高壓試驗變壓器行業的現狀
自“十五”以來，我國電力需求增長迅速，電力供應緊張，來自全國電網的高速建設和政府對固定資產的投資拉動大了輸變電設備的市場需求。大發展帶來了大繁榮，龐大的電力建設資金給高壓試驗變壓器行業(包括變壓器、互感器、電抗器、調壓器、組件制造廠)帶來了機遇和挑戰，促使行業得到了有史以來的大發展。
2、高壓試驗變壓器行業發展前景
隨著我國國民經濟的發展迅速對電力的需求也日趨上升，作為輸變電系統中的主要設備——高壓試驗變壓器
也得到了長足的發展。為適應和滿足市場需求，許多制造廠家不斷地改進產品結構，提高產品性能，從國外引進先進的生產技術和裝備，在新工藝新材料的探索方面做了不懈的努力，以此來不斷提高產品的質量和可靠性，已經獲得了長足的進步。
另一方面，在全球化競爭中，雖然我國在小容量方面已經擁有相當的實力，并在國際市場中占有重要的地位，但是在高容量、超高容量變壓器方面，我國的技術實力還非常薄弱，這就造成了歐美發達國家高容量、超高容量高壓試驗變壓器市場我國無法進入的情況，這將阻礙我國高壓試驗變壓器行業今后的發展，需要引起高度的關注。
高壓試驗變壓器是根據國家最新行業試驗標準而設計的試驗設備，其安全可靠、功能強大、使用方便、維護簡單，高壓試驗變壓器主要用于對各種電器產品、電氣元件、絕緣材料等進行規定電壓下的絕緣強度試驗，以考核產品的絕緣水平，發現被試品的絕緣缺陷，衡量過電壓的能力，是電力運行相關部門、電工電器制造企業、冶金、煤礦、電氣化鐵路相關部門、科研單位和高等院校等需要耐壓試驗設備的首選產品。
1、電壓、電流、時間，狀態信息等數據4.7尺大屏液晶顯示，讀數清晰、直觀;
2、全中文界面，操作簡單明了，可適應多種應用場合;
3、高壓試驗變壓器輕觸式面板按鍵操作，所有功能均可通過按鍵設定，提高了產品的安全性、可靠性;
4、全數字式校準方式，摒棄了陳舊的電位器調整，現場使用極為方便，精度易于控制(帶密碼保護功能);
5、按鍵直接設定電壓變比(帶密碼保護功能)，在連接不同電壓等級的試驗變壓器時，應用靈活自如，真正做到一臺控制設備可適應多臺試驗變壓器;
6、狀態提醒功能，全中文引導式操作，即使在無說明書的情況下亦可熟練操控。
7、試驗結果顯示功能，可自動判斷試驗結果(試驗通過或試驗失敗)，并能記錄試品過電流、閃洛或擊穿時的電壓;
8、試驗結果聲音提醒功能，試驗通過或試驗失敗時，設備會發出不同的提醒聲音，試驗人員可直接由聲音辨認試驗的結果。
9、高壓試驗變壓器暫停功能，在自動模式時，此功能可做到在任意點實現升壓或降壓的暫停，暫停時間可由試驗人員靈活掌握，方便觀察試驗過程中的現象。
10、自動計時功能。自動模式時，當電壓自動上升至設定值時，設備自動開始計時，當計時時間到，顯示試驗結果，設備自動回到零位。
11、手動計時功能，在手動模式時，計時器可手動啟動，當計時時間到，設備自動回到零位(僅臺式設備有此功能)。
12、手動模式，此模式類似于傳統的電動升/降壓方式。
13、采用硬、軟件抗干擾技術相結合，性能穩定，抗干擾性強。
