中試控股技術研究院魯工為您講解：油浸式試驗變壓器（30年中試老牌子）

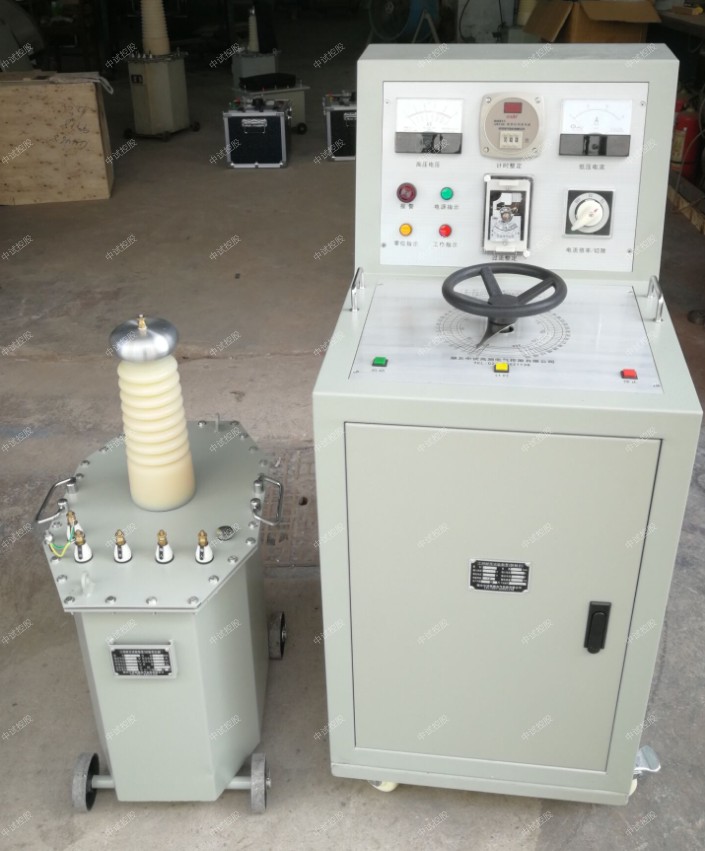

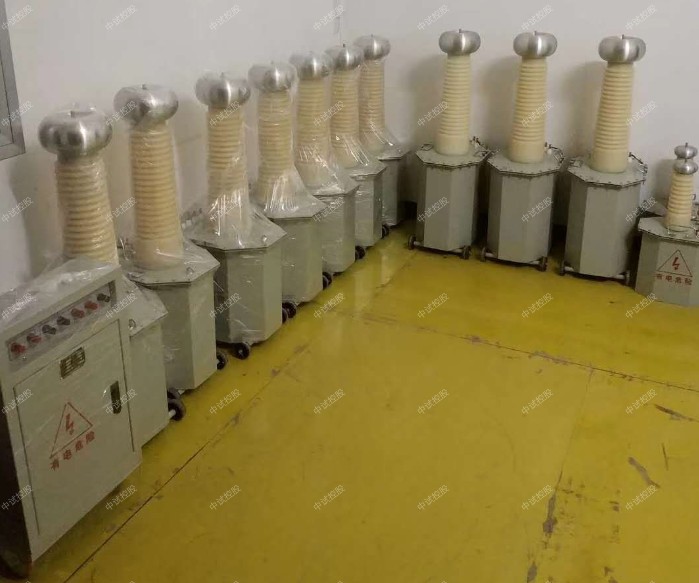

ZSYD-50KVA/100KV交流工頻試驗變壓器及配套控制臺

參考標準：DL/T 474.4-2018

簡易讀懂：工頻耐壓試驗裝置可以做什么?

工頻耐壓試驗裝置工頻交流試驗，用于各種電器產品、電氣設備、絕緣材料等在規定電壓下的絕緣強度試驗，考核產品的絕緣水平，發現被試品的絕緣缺陷及衡量承受過電壓的能力，有過壓、過流保護，滿足10KV開關柜、變壓器、斷路器、絕緣子、互感器、電纜等交直流耐壓試驗。

中試控股始于1986年 ? 30多年專業制造 ? 國家電網.南方電網.內蒙電網.入圍合格供應商

ZSYD-50KVA/100KV交流工頻試驗變壓器及配套控制臺技術方案

ZSYD-50KVA/100KV交流工頻試驗變壓器及配套控制臺
使用前請詳細閱讀本說明書
友情提示：本設備使用前請必須牢靠接地！
一,概述:
工頻交流耐壓系統是最基本的試驗設備。用于對各種電器產品、電氣元件、絕緣材料等進行試驗大綱規定電壓下的絕緣強度試驗,以考核產品的絕緣缺陷,衡量被試品的過電壓能力。它由高壓試驗變壓器、電動控制臺、調壓器等組成。下面就各個部分的使用加以說明。
二,結構特點及參數:

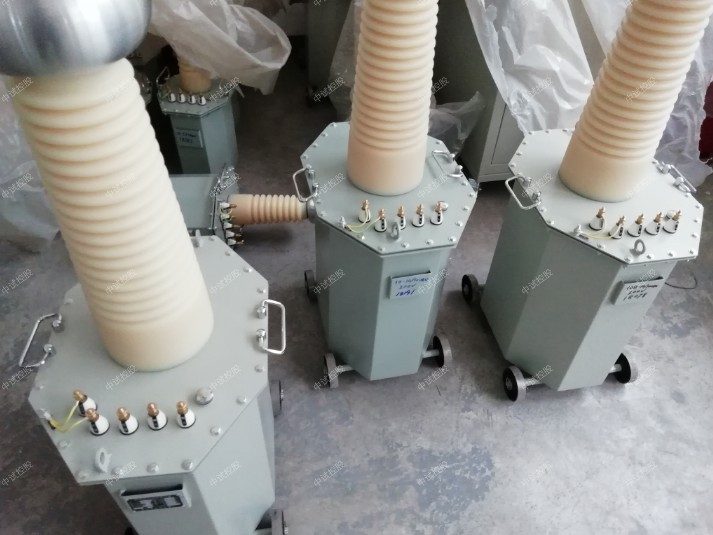

1,結構:

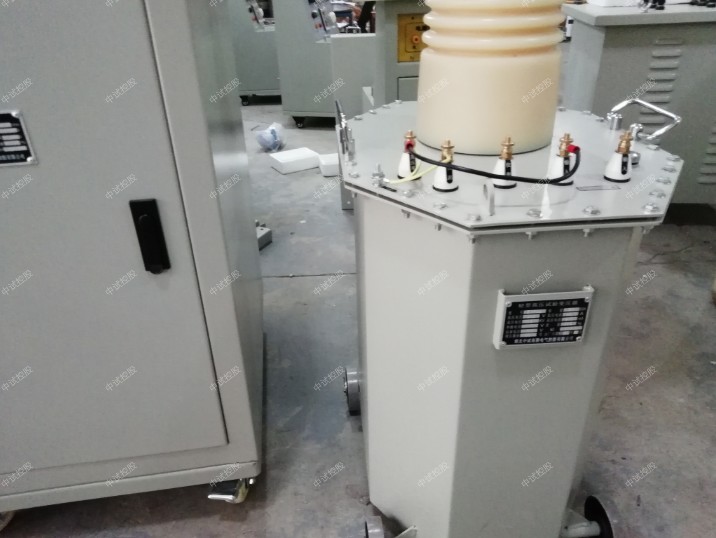

交流試驗變壓器鐵芯采用優質冷扎取向硅鋼片疊制而成。線圈為同心寶塔形多層圓筒環氧樹脂澆注式。低壓線圈在內,高壓線圈在外,箱體為八角形,裝有鐵輪。配套控制臺為鐵外殼臺式結構。設備具有外形美觀,移動方便等特點。
2,工作原理:
用工頻兩相380V電源接入電動控制臺,經感應調壓器調節0～400V電壓輸入至試驗變壓器初級繞組,根據電磁感應原理,在次級繞組得到可調的工頻電壓。
3,技術參數:
A,試驗變壓器技術參數：
容量50KVA
輸入電壓：AC400V
輸入電流：125A
輸出電壓：150KV
輸出電流：0.5A
儀表電壓：100V
B,配套控制臺技術參數:
容量50KVA
輸入電壓：兩相AC380V+N
輸入電流：131A
輸出電壓：單相AC0-430V
輸出電流：125A
三,配套電動控制臺的主要功能:
電源指示燈、零位指示燈、高壓輸出指示燈、低壓電流指示（變壓器一次側電流）、高壓電壓指示（變壓器二次側電壓）、耐壓時間指示、零位啟動保護（調壓器非零位無法啟動）、低壓過流保護（變壓器一次側過流保護）、低壓過流保護設定、耐壓時間設定、耐壓計時到自動降壓、擊穿過流自動降壓、啟動、停止、連續升壓、點動升壓、連續降壓、點動降壓、急停。
四,操作方法:
1,按下圖所示的接線圖將控制臺、調壓器、試驗變壓器及被試品連接好。
2,按照被試品正常試驗所需電流大小和耐壓時間設定過流繼電器、時間繼電器的動作值。過流繼電器的過流值可按如下方法設定: 按照被試品正常試驗所需電流大小和耐壓時間，選定電流倍率轉換/切除開關的位置并設定好過流繼電器、時間繼電器的動作值。低壓（變壓器的一次側）過流動作設定值=過流繼電器刻度盤讀數×K×30，其中K為電流保護倍率/切除開關的狀態值，分別為1，2，OFF，開關處于×1、×2位置的K值分別為1、2，切除（OFF）位置為+∞（一般不使用該檔，因為這樣會使變壓器失去過流保護），30為電流互感器的變比。
2,合上外部電源開關后,電源指示燈亮，黃燈亮。彈起急停按扭。
3，如果黃燈不亮,則說明調壓器不在零位,此時調壓器會自動回零或可按“連續降壓”按鈕使調壓器降至零位直到黃燈亮為止。
7，上述準備工作完成后，按“啟動”按鈕，紅燈亮，主接觸器吸合，調壓器受電。
8,按“連續升壓”按鈕,調壓器升壓,同時注意高壓電壓表的指示值,當輸出電壓接近所需試驗電壓時，按“點動升壓”按鈕將電壓調至所需電壓（當然，此過程也可配合“點動降壓”按鈕進行電壓調整，注意：由連續升降必須先過渡到點動升降，才可進行點動升降調整，即不可在連續升壓的狀態下直接按連續降壓或點動降壓，必須先按點動升壓解鎖，然后再按連續降壓或點動降壓。反之亦然）
9，按下“計時”按鈕開始計時。計時到,操作臺發出聲光報警同時自動降壓至零位,黃燈亮,再按一下“計時”按鈕取消報警,調壓器自動降到零位后再按下“停止”按鈕切斷主回路,試驗完畢。
10,在升壓過程中,如發生短路、閃絡擊穿等過流時,電流繼電器動作,切斷主回路,表示被試品不合格,此時調壓器自動回零。需要指出的是在耐壓過程中出現過流情況,調壓器自動降至零位的同時,應按下“計時”按鈕切除時間繼電器。
11，在試驗過程中，按“急停按鈕”可隨時切斷高壓輸出，調壓起自動回零。注意按下急停按鈕，調壓器降到零位后，應及時彈起急停按鈕。
五,適用條件:
1,環境溫度:0～40℃
2,海拔高度:<1000m
3,相對濕度:<85％
4,工作場所無嚴重影響絕緣的氣體、蒸汽、化學性塵埃及其它爆炸性和浸蝕性介質。
六,注意事項:
1,開箱以后應檢查設備是否完好無損。
2,嚴格按照操作規程操作。
七,電氣原理圖:
FU1,FU2-------主回路保險
KM1-----主回路接觸器
KM11～KM16------KM1的觸點
KM2～KM3------電機控制接觸器
KM21～KM34-----KM2～KM3觸點
KT------時間繼電器
KT1------KT觸點
JZ1--------繼電器
PA-------電流表
PV-----電壓表
 T-------調壓器
 B------變壓器
 KA------過流繼電器
KA1-----過流繼電器觸點
SB1-----啟動按鈕
SB2------停止按鈕
SB3------計時按鈕
SB4-----連續升壓按鈕
SB5------點動升壓按鈕
SB6------升降壓總停按鈕
SB7------連續降壓按鈕
SB8-------點動降壓按鈕
SQ1,SQ2---調壓器限位開關
HY-----黃燈（零位指示燈）
HG------綠燈（電源指示燈）
HR------紅燈（工作指示燈）



試驗變壓器的容量選擇
標稱油式變容量Pn確定公式：
Pn=KVn2ωCt×10-9
式中：Pn----標稱試驗變壓器容量（KVA）
   Vn-----試驗變壓器的額定輸出高壓的有效值（KV）
   K-------安全系數。K≥1，標稱電壓Vn≥1MV時，K=2，標稱電壓較低時，K值可取高一些。
   Ct------被試品的電容量（PF）
   ω----角頻率，ω=2πf ，f-----試驗電源的頻率
被試設備的電容量Ct可由交流電橋測出。Ct的變化很大，可由設備的類型而定。典型數據如下：
簡單的橋式或懸式絕緣子：幾十微法
簡單的分級套管：100 – 1000PF
電壓互感器：200 – 500PF
電力變壓器 ：< 1000KVA- 1000PF
      > 1000KVA1000 – 10000PF
高壓電力電纜和油浸紙絕緣：250 – 300PF/m
氣體絕緣：- 60PF/m
封閉變電站，SF6氣體絕緣：100 – 10000PF
對于不同的試驗電壓Vn，選擇不同的（適當的）安全系數K。以上列出不同的Vn所選用的K值供參考
Vn = 50 – 100KV  K=4    Vn = 150 – 300KV   K=3    Vn > 300KV   K=2

根據部頒標準定，我國試驗變壓器的電壓等級有：5kv、10kv、25kv、35kv、50kv、100kv、150kv、300kv等;容量等級有：3KVA、5KVA、10KVA、25KVA、50KVA、100KVA、150KVA、200KVA等

ZSYD-50KVA/100KV交流工頻試驗變壓器及配套控制臺：就是做耐壓試驗的設備，它是一套組合設備，為了耐壓試驗能順利準確地進行，針對不同被試品，串聯諧振裝置的組件是不同的。所以請務必準確選型，技術部為您量身制定選型方案。

工頻耐壓試驗裝置選型表如下：

工頻耐壓試驗中試驗變壓器容量的選擇方法
試驗變壓器的容量這么選擇，是很多電力檢測試行業一線使用人員困擾的問題，在選擇試驗變壓器的過程中，一般是由試驗變
壓器生產企業提供的使用說明，已經推薦的容量。而在實際的使用過程中，試驗變壓器的容量是否合適，是否在運行狀態，能
否滿足其他檢測試驗的要求呢？
首先，根據我們的試驗需求，通過計算是可以得到適合的容量的，標稱試驗變壓器容量Pn的確定公式：Pn=KVn2ωCt×10-9
在公式中：Pn----標稱試驗變壓器容量（KVA）
Vn----試驗變壓器的額定輸出高壓的有效值（KV）
K-----安全系數。K≥1，標稱電壓Vn≥1MV時，K=2，標稱電壓較低時，K值可取高一些。
Ct----被試品的電容量（PF）
ω----角頻率，ω=2πf，f-----試驗電源的頻率
被試設備的電容量Ct可由交流電橋測出。Ct的變化很大，可由設備的類型而定。典型數據如下：簡單的橋式或懸式絕緣子 幾十微法
簡單的分級套管 100–1000PF
電壓互感器 200–500PF
電力變壓器 < 1000KVA -1000PF > 1000KVA 1000–10000PF
高壓電力電纜和油浸紙絕緣 250–300PF/m
氣體絕緣 -60PF/m
封閉變電站，SF6氣體絕緣 100–10000PF
對于不同的試驗電壓Vn，選擇不同的（適當的）安全系數K。以上列出不同的Vn所選用的K值供參考
Vn = 50–100KV   K=4  Vn = 150–300KV  K=3  Vn > 300KV   K=2
該試驗變壓器容量的計算公式，適用于各種試驗變壓器檢測試驗的場合，根據被試驗品所需要的電壓及安全容量，來選擇合適
容量的試驗變壓器。在保障檢測試驗安全的前提下，選擇合適的試驗變壓器，同時滿足不同容量的試驗需求。

中試控股工頻耐壓試驗裝置產品適用性好，實用可靠，效率高，事半功倍 | 是很多企業以及電力工作者信賴的好伙伴。

工頻耐壓試驗裝置主要操作步驟：
1、按接線原理圖連接好引線，并將試驗變壓器和控制箱可靠接地；
2、試驗前，檢查各部位的接線是否連接好，并檢查控制箱的調壓器是否調至“零”位；
3、接通電源，綠色指示燈亮，按下啟動按鈕，紅色指示燈亮，表示變壓器已通電，等待升壓；
4、順時針勻速旋轉調壓器手柄，進行升壓，并密切注意儀表指示以及試品的情況；
5、試驗完畢后，應迅速將電壓降至零位，并按下停止按鈕，然后切斷電源，解開試驗引線。

中試控股踐行“精細制造，深耕技術”產出工頻耐壓試驗裝置優質產品能夠在市場中贏得用戶信賴,樹立中試控股新形象打下了堅實的根底。
