中試控股技術研究院魯工為您講解：超輕型高壓試驗變壓器（實力廠）

ZSYD-20KVA/100KV環氧桶智能工頻耐壓試驗成套裝置

參考標準：DL/T 474.4-2018

簡易讀懂：工頻耐壓試驗裝置可以做什么?

工頻耐壓試驗裝置工頻交流試驗，用于各種電器產品、電氣設備、絕緣材料等在規定電壓下的絕緣強度試驗，考核產品的絕緣水平，發現被試品的絕緣缺陷及衡量承受過電壓的能力，有過壓、過流保護，滿足10KV開關柜、變壓器、斷路器、絕緣子、互感器、電纜等交直流耐壓試驗。

中試控股始于1986年 ? 30多年專業制造 ? 國家電網.南方電網.內蒙電網.入圍合格供應商

ZSYD-20KVA/100KV環氧桶智能工頻耐壓試驗成套裝置技術方案

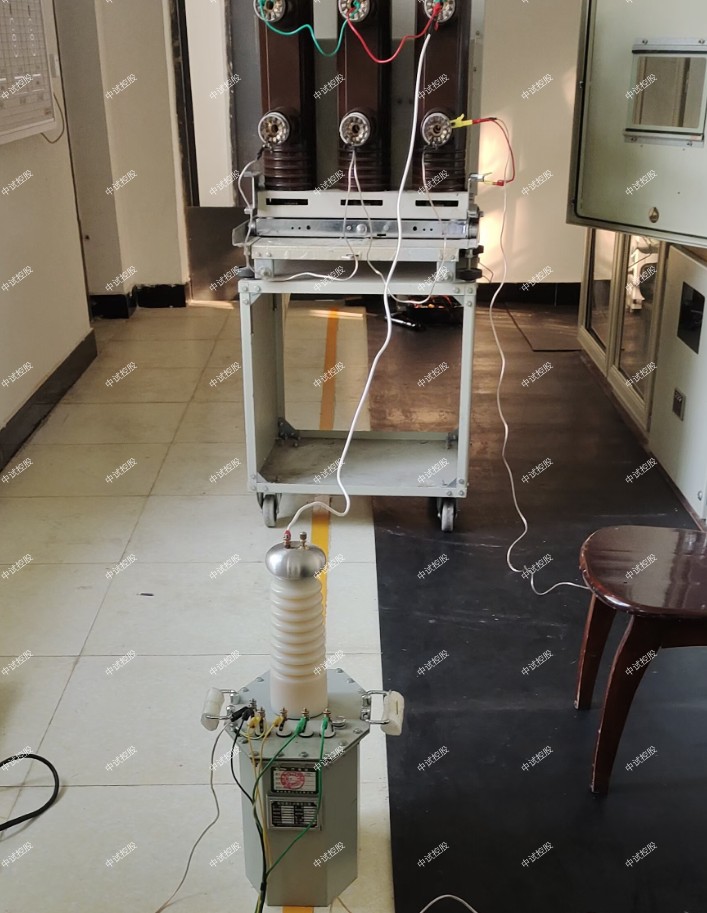

ZSYD-20KVA/100KV環氧桶智能工頻耐壓試驗成套裝置
ZSYD-20KVA/100KV環氧桶智能工頻耐壓試驗成套裝置
一、概述
本產品是我公司生產的輕型試驗變壓器的專用配套設備，該控制臺具有使用維修方便、性能優越使用安全可靠、外型結構美觀、堅固耐用、移動方便等特點。是供電企業、大型工廠、冶金、發電廠、鐵路等需要電力維修部門的必備設備。
該產品采用先進的微電子處理技術，全部使用過程可提前進行設置，全中文接口，操作簡單明了。全部測試項目設定后自動進行測試，無須人工干預。
二、技術參數
1電源電壓 AC 220V/380V
2容  量 10KVA—500KVA
3輸出電壓 0—250V    0—430V
4電壓精度 ±0.5
5電流精度 ±0.5
6顯示方式 7寸真彩高清數字屏
7觸控方式 電阻式觸摸更精準
8操作方式 自動、手動
9數據保存 60組
10密碼 多級權限設置
11多級保護，使用更安全
輸入電壓保護 輸入電流保護 高壓電壓保護
高壓電流保護 高壓過壓保護 高壓閃絡保護
三、整體圖
四、外部聯機示意圖
五、操作說明
注：以下參數用戶可根據被試品的要求進行設定，本智能控制系統采用了智能優先，手動和自動兩種控制模式，用“自動時”除急停按鈕其它的操作無效。用“手動時”除屏上停止按鈕其它的操作無效。
自動操作：
1、按相關規程接好連接線，合上電源，系統進入主界面，如圖1：
圖1
2、點擊界面中的系統設置按鈕，進入管理員密碼，如圖2：
圖2
3、點擊對話框，輸入管理員密碼1818，如圖3：
圖3
4、輸入密碼后，點擊確定鍵進入參數設置界面，如圖4：
圖4
5、根據不同的被試品設置相應參數，然后點擊確定鍵，進入保存界面，如圖5：
圖5
6、點擊按鍵是，系統進入主界面（圖1），此時系統已保存用戶設置的參數，點擊主界面的開始試驗按鈕，進入試驗界面，如圖6：
圖6
（注：設置區為用戶根據被試品等級而設置的參數，顯示區為當前試驗時所檢測到的數據。）
7、點擊啟動按鈕，接觸器吸合，此時系統開始自動升壓，如圖7：
圖7
（注：在升壓過程中，如果想停止升壓，可點擊暫停按鈕，再次點擊該按鈕系統則繼續升壓）
8、當電壓升至用戶所設定的目標電壓時，系統開始計時，如圖8：
圖8
9、當耐壓至用戶設定的時間后，系統自動降壓直至調壓器回到零位，此時設備會發出滴滴滴的響聲，表明試品合格，如圖9：
圖9
（注：假如試品不合格，設備會發出長響聲。）
10、點擊按鈕是保存試驗數據，系統進入到試驗界面，點擊試驗界面的返回按鈕，系統進入到主界面，點擊主界面的系統查看按鈕，進入系統保存的數據庫，如圖10：
圖10
11、點擊任意一組數據或多組數據后的×后,則會變成√,表示將這一組或多組數據選中,如圖11 ：
圖11
12、點擊打印按鈕，系統會自動打印出選中的數據。
13、系統的保護動作相關界面如下圖；
（1）過壓保護，如圖12 ：
手動操作：
①合上電源，系統進入主機面，根據被試品設置相關參數（手動操作的參數設置與自動操作相同，在設置完參數后，點擊主界面的開始試驗按鈕，進入到試驗界面，然后才能進行手動試驗），設置完參數后，按下主界面中的啟動按鈕，接觸器吸合，此時系統可進行點動升壓。
②按下升壓按鈕，密切關注高壓電壓的變化，直至電壓升至目標值，此時系統會自動計時，在到達規定的時間后，系統自動回零，此時設備會發出滴滴滴的響聲，表明試品合格。打印的操作方法與自動一樣。
③手動計時按鈕在任何電壓下都可以啟用。
六、使用條件
1、環境溫度：0～40℃
2、海拔高度：<100M
3、相對濕度：<85%
4、使用場地內應無嚴重影響絕緣的氣體、蒸氣、化學性塵埃及其它爆炸性和腐蝕性介質。
七、簡要的故障排除
故障現象 原因分析 排除方法 備注
開機無任何顯示 1)電源未接通 接通電源 更換保險管應更換同型號保險管不能用其它型號代替
2)儀器保險管未安裝好或開路 重新安裝保險管或更換保險管
輸出電壓達不到額定值 1)輸入電壓不相符 按名牌上的電壓
2）顯示上有無電流指示 顯示值大于整定值
無電流電壓指示 1)設備內部插件松動 檢查設備
排除故障
2)試驗回路有開路故障 檢查試驗回路排除開路故障
八、注意事項
為了您和設備的安全，請操作人員仔細閱讀以下內容:
1、試驗時機殼必須可靠接地。
2、試驗時不允許不相干的物品堆放在設備面板上和周圍。
3、使用前請檢查電源電壓。
4、更換保險管和配件時，請使用與本儀器相同型號。
5、本儀器注意防潮、防油污。
6、試驗時請確認被測設備已斷電，并與其它帶電設備斷開。
九、保養、維修
1、驗證設備的可用性
儀器在使用前首先觀察儀器外觀是否有破損。通電后檢查儀器液晶顯示屏是否有顯示，顯示是否完整，對長期沒有使用的儀器還應檢查其輸出部分接線柱是否銹蝕、老化現象，否則應及時清理完好再使用。使用時請參照“使用操作”方法。
2、設備的保養
每次完成試驗后，清整儀器接線柱上的連線，關閉電源，斷開電源插頭，放置在干燥無塵、通風無腐蝕性氣體的室內。
十、運輸、貯存
1、運輸
設備需要運輸時，建議使用本公司儀器包裝木箱和減震物品，以免在運輸途中造成不必要的損壞，給您造成不必要的損失。
設備在運輸途中不使用木箱時，不允許堆碼排放。使用本公司儀器包裝箱時允許最高堆碼層數為二層。
運輸設備途中，面板應朝上。
2、貯存
設備應放置在干燥無塵、通風無腐蝕性氣體的室內。在沒有木箱包裝的情況下，不允許堆碼排放。
設備貯存時，面板應朝上。并在設備的底部墊防潮物品，防止設備受潮。
十一、開箱及檢查
1、開箱注意事項
開箱前請確定設備外包裝上的箭頭標志應朝上。開箱時請注意不要用力敲打，以免損壞設備。開箱取出設備，并保留設備外包裝和減震物品，既方便了您今后在運輸和貯存時使用，又起到了環保節能的作用。
2、檢查內容
開箱后取出設備，依照裝箱單清點設備和配件。如發現短少，請立即與本公司聯系，我公司將及時為您提供服務。


ZSRCF-100KV阻容分壓器
一、產品介紹
本產品作為高電壓測量之理想設備，主要用于電力系統及電氣電子設備制造部門測量工頻交流高電壓和直流高電壓。
本儀器由高壓分壓器和低壓顯示表兩部分組成，兩者采用配套電纜連接使用。
二、產品特點
1、精度高
采用精密高壓薄膜電容和精密高壓玻璃釉電阻，輸入阻抗高，降低了測試電流，功耗小，提高了儀器的測量精度和穩定性；
信號處理部分，采用高性能OP進行信號放大，運用最新雙積分式 AD采樣技術，四位半液晶顯示，最高分辨力達到0.001kV，是高壓靜電電壓表的更新換代產品。
2、抗干擾性能好
采用特殊屏蔽技術。鋁合金材料的均壓球表面光滑亮澤，有效地改善了均壓球周圍的電場分布，防止出現尖端放電，提高測量數據的抗干擾能力。低壓顯示儀表采用全金屬封閉結構屏蔽，高壓分壓器和低壓顯示表采用高品質同軸電纜連接，減少高壓對示值的影響，從而實現高穩定度，高線性度。
3、安全可靠
本儀器是由高壓分壓器和低壓顯示儀表構成，高壓分壓器采用美國杜邦填充材料，特種工藝灌封，結構更小，重量更輕，內部局部放電量降到最低，可靠性更高。不存在漏油問題。工作時高壓分壓器和低壓儀表采用同軸電纜連接，高低壓部分距離較遠，工作安全可靠。
4、操作簡單
采用撥碼開關切換高低壓、交直流，方便快捷。四位半液晶直接顯示測量結果，簡單直觀。為現場的檢測工作帶來極大的便利。
5、攜帶方便
采用便攜式結構，整機用鋁合金包裝箱作機殼，可方便地拆裝。體積小、重量輕，便于攜帶，使用十分方便 。
三、技術指標
分壓器阻抗 1200 MΩ
分壓器電壓等級 AC：100kV     DC：100kV
顯示表量程 Low：0-20kV  High：0-100kV
交流測量方式 真有效值測量
精    度 AC：1.0%   DC：0.5%
絕緣介質 美國杜邦干式介質材料
分壓器分壓比 1000：1
連接同軸電纜 3m
環境溫度 0~40℃
濕    度 ≤85%RH
四、測量原理
圖1   測量原理圖
本儀器采用阻容分壓法測量高壓交直流，如圖1所示。左側是高壓部分，采用阻容分壓電路，由阻抗Z1和Z2兩部分組成。高壓Ui從上端均壓球處輸入，從阻抗Z2處輸出低壓取樣信號Uo；右側是低壓顯示表，用于處理低壓取樣信號Uo。低壓取樣信號Uo經整流濾波放大處理后送入低壓顯示表顯示。高壓Ui和Uo關系式如公式（1）所示：
五、儀器結構
本產品是由高壓分壓器和低壓顯示儀表兩部分構成。
1、高壓分壓器部分
圖2   高壓分壓器
① 均壓球 ② 分壓器絕緣筒 ③ 接地柱
④ 信號采樣輸出 ⑤ 分壓器底座
2、低壓顯示表部分
圖3    低壓顯示表
①液晶顯示表頭 ②信號采樣輸入 ③電源開關
④交直流選擇 ⑤高低檔位切換
六、測量前準備
1、本儀器屬于高壓設備，請務必在空曠場地做試驗。
2、儀器正常使用應滿足：環境溫度0~40℃，濕度≤85%RH。
3、打開低壓顯示表，看液晶顯示數字是否清晰，若顯示模糊或沒有顯示，請檢查顯示表內部電池。
七、測量操作
1、正確接線
按圖4所示接線方法正確接線。高壓輸入接均壓球頂端接線柱，接地柱通過儀器配套接地線連接到大地，高壓分壓器和低壓顯示表通過儀器配套同軸電纜連接。連接好后，檢查連線，確認無誤后，選擇相應的檔位和量限即可開始測量。
注意：本儀器配有配套接地線，高壓分壓器底座上裝有專用接地柱，每次使用前都必須將接地柱可靠接地。高壓測試線盡量用耐高壓導線，測試線必須架空，不得拖地或離地面太近。高壓分壓器和低壓顯示表至少相距兩米以上，測試人員做試驗時，一定不得靠近高壓分壓器（安全距離兩米以上）。
圖4  接線圖
①高壓輸入 ②接地線 ③信號線（采用原裝配套電纜線）
2、工頻高壓測量
正確接線后，打開低壓顯示表“Power”開關，將功能開關切換至AC檔，選擇High檔，即可測量工頻高壓，液晶示值即為被測工頻高壓值。如測量電壓低于20kV，可將功能開關切換至Low檔，以獲得更高的測量精度。測試完畢后，切斷高壓，等低壓顯示儀表歸零后方可進入現場。（交流測試時，儀表會緩慢回零，但高壓電源可能已經沒有電了。）
3、直流高壓測量
正確接線后，打開低壓顯示表“Power”開關，將功能開關切換至DC檔，選擇High檔，即可測量直流高壓，液晶示值即為直流高壓值。如測量電壓低于20kV，可將功能開關切換至Low檔，以獲得更高的測量精度。測試完畢后，切斷高壓，等低壓顯示儀表歸零后方可進入現場。注意：在測量直流時，因有濾波電容存在，測試完畢必須先放電才可靠近高壓分壓器。
4、高壓分壓器單獨使用
本公司為了滿足客戶的實際要求而設計，高壓分壓器可以獨立使用，用市面上普通的萬用表即可代替低壓顯示表。高壓分壓器分壓比是1000:1，萬用表示值乘以1000就等于被測高壓電壓值。即萬用表示值的單位換成kV即可。
八、更換電池
打開低壓顯示表，如發現液晶顯示模糊，或沒有反應，說明該儀器內部電池電壓偏低，需要更換。具體步驟如下：
1、按Power開關關閉低壓顯示表電源；
2、把低壓顯示表面板上的四個螺絲擰下，把面板提起；
3、把電池盒上的螺絲擰下，電池盒蓋打開，更換9V電池。（注意電池正負極性）
九、注意事項
1、本設備使用時周圍不得有任何雜物，以免影響測量精度。
2、嚴格注意保持操作距離，確保操作安全。
3、檢查各部位連接可靠，特別是地線的牢固連接。
4、測量完畢后直至儀表顯示為零方可進入現場。
5、直流高壓測量完畢后，儀器必須放電。
6、嚴禁超壓使用，并注意表面的清潔。
7、輕拿輕放，切不可碰撞、擠壓等。
十、維護與保養
1、不使用該儀器時應把儀器裝箱封閉好，放在陰涼干燥處。
2、每年至少應送上級計量檢定部門校準一次，或者返廠校準。
十一、故障現象及排除
故障現象 故障排除
開機后無反應，液晶屏無顯示 更換低壓顯示表內電池
測試結果偏差太大 檢查同軸電纜是否連接良好
測量時有較明顯的放電聲音 檢查接地是否良好
高壓分壓器可能受潮，用干抹布擦拭高壓分壓器殼體，然后用干燥吹風機至上而下吹五分鐘
十二、裝箱清單
1、分壓器 1臺
2、顯示儀表 1臺
3、信號線 1根
4、接地線 1根
5、使用說明書 1份
6、出廠檢驗報告 1份
7、合格證 1份

試驗變壓器的容量選擇
標稱油式變容量Pn確定公式：
Pn=KVn2ωCt×10-9
式中：Pn----標稱試驗變壓器容量（KVA）
   Vn-----試驗變壓器的額定輸出高壓的有效值（KV）
   K-------安全系數。K≥1，標稱電壓Vn≥1MV時，K=2，標稱電壓較低時，K值可取高一些。
   Ct------被試品的電容量（PF）
   ω----角頻率，ω=2πf ，f-----試驗電源的頻率
被試設備的電容量Ct可由交流電橋測出。Ct的變化很大，可由設備的類型而定。典型數據如下：
簡單的橋式或懸式絕緣子：幾十微法
簡單的分級套管：100 – 1000PF
電壓互感器：200 – 500PF
電力變壓器 ：< 1000KVA- 1000PF
      > 1000KVA1000 – 10000PF
高壓電力電纜和油浸紙絕緣：250 – 300PF/m
氣體絕緣：- 60PF/m
封閉變電站，SF6氣體絕緣：100 – 10000PF
對于不同的試驗電壓Vn，選擇不同的（適當的）安全系數K。以上列出不同的Vn所選用的K值供參考
Vn = 50 – 100KV  K=4    Vn = 150 – 300KV   K=3    Vn > 300KV   K=2

根據部頒標準定，我國試驗變壓器的電壓等級有：5kv、10kv、25kv、35kv、50kv、100kv、150kv、300kv等;容量等級有：3KVA、5KVA、10KVA、25KVA、50KVA、100KVA、150KVA、200KVA等

ZSYD-20KVA/100KV環氧桶智能工頻耐壓試驗成套裝置：就是做耐壓試驗的設備，它是一套組合設備，為了耐壓試驗能順利準確地進行，針對不同被試品，串聯諧振裝置的組件是不同的。所以請務必準確選型，技術部為您量身制定選型方案。

工頻耐壓試驗裝置選型表如下：

工頻耐壓試驗中試驗變壓器容量的選擇方法
試驗變壓器的容量這么選擇，是很多電力檢測試行業一線使用人員困擾的問題，在選擇試驗變壓器的過程中，一般是由試驗變
壓器生產企業提供的使用說明，已經推薦的容量。而在實際的使用過程中，試驗變壓器的容量是否合適，是否在運行狀態，能
否滿足其他檢測試驗的要求呢？
首先，根據我們的試驗需求，通過計算是可以得到適合的容量的，標稱試驗變壓器容量Pn的確定公式：Pn=KVn2ωCt×10-9
在公式中：Pn----標稱試驗變壓器容量（KVA）
Vn----試驗變壓器的額定輸出高壓的有效值（KV）
K-----安全系數。K≥1，標稱電壓Vn≥1MV時，K=2，標稱電壓較低時，K值可取高一些。
Ct----被試品的電容量（PF）
ω----角頻率，ω=2πf，f-----試驗電源的頻率
被試設備的電容量Ct可由交流電橋測出。Ct的變化很大，可由設備的類型而定。典型數據如下：簡單的橋式或懸式絕緣子 幾十微法
簡單的分級套管 100–1000PF
電壓互感器 200–500PF
電力變壓器 < 1000KVA -1000PF > 1000KVA 1000–10000PF
高壓電力電纜和油浸紙絕緣 250–300PF/m
氣體絕緣 -60PF/m
封閉變電站，SF6氣體絕緣 100–10000PF
對于不同的試驗電壓Vn，選擇不同的（適當的）安全系數K。以上列出不同的Vn所選用的K值供參考
Vn = 50–100KV   K=4  Vn = 150–300KV  K=3  Vn > 300KV   K=2
該試驗變壓器容量的計算公式，適用于各種試驗變壓器檢測試驗的場合，根據被試驗品所需要的電壓及安全容量，來選擇合適
容量的試驗變壓器。在保障檢測試驗安全的前提下，選擇合適的試驗變壓器，同時滿足不同容量的試驗需求。

中試控股工頻耐壓試驗裝置產品適用性好，實用可靠，效率高，事半功倍 | 是很多企業以及電力工作者信賴的好伙伴。

工頻耐壓試驗裝置主要操作步驟：
1、按接線原理圖連接好引線，并將試驗變壓器和控制箱可靠接地；
2、試驗前，檢查各部位的接線是否連接好，并檢查控制箱的調壓器是否調至“零”位；
3、接通電源，綠色指示燈亮，按下啟動按鈕，紅色指示燈亮，表示變壓器已通電，等待升壓；
4、順時針勻速旋轉調壓器手柄，進行升壓，并密切注意儀表指示以及試品的情況；
5、試驗完畢后，應迅速將電壓降至零位，并按下停止按鈕，然后切斷電源，解開試驗引線。
