中試控股技術研究院魯工為您講解：高壓柜耐壓儀（中試大品牌）

ZSYDJC-20KVA/300KV串級試驗變壓器及控制臺

參考標準：DL/T 474.4-2018

簡易讀懂：工頻耐壓試驗裝置可以做什么?

工頻耐壓試驗裝置工頻交流試驗，用于各種電器產品、電氣設備、絕緣材料等在規定電壓下的絕緣強度試驗，考核產品的絕緣水平，發現被試品的絕緣缺陷及衡量承受過電壓的能力，有過壓、過流保護，滿足10KV開關柜、變壓器、斷路器、絕緣子、互感器、電纜等交直流耐壓試驗。

中試控股始于1986年 ? 30多年專業制造 ? 國家電網.南方電網.內蒙電網.入圍合格供應商

ZSYDJC-20KVA/300KV串級試驗變壓器及控制臺技術方案

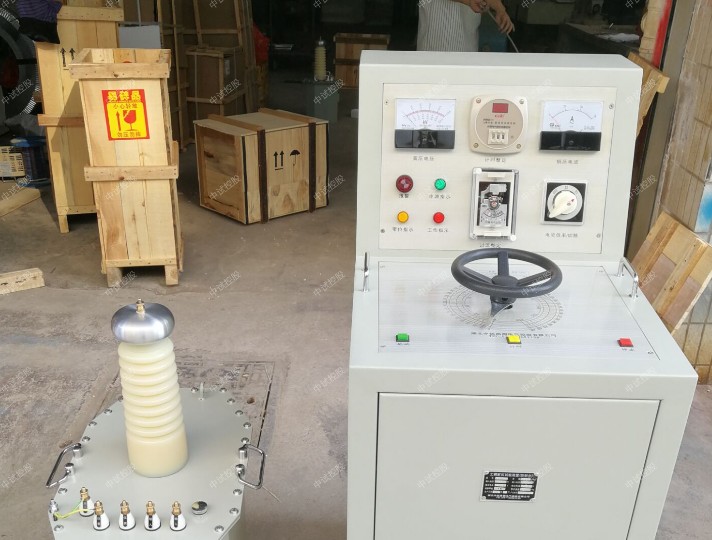

ZSYDJC-20KVA/300KV串級試驗變壓器及控制臺
友情提示：設備使用前務必按圖示要求可靠接地！
一、 概述
本套產品是由高壓試驗變壓器2臺、控制臺1臺、100KV絕緣支架1個四部分組成。其性能優越、功能多，體積小，使用可靠，外形美觀，操作維修方便。
二、 結構及面板布置示意圖
操作臺為臺式結構，殼體為冷扎鋼板結構，面板采用鋁合金拉絲工藝，面板元件布置如下：
1—停止按鈕           2—計時按鈕         3—啟動按鈕
 4—輸出調節          5—零位指示          6—工作指示
 7—聲光報警          8—電源指示          9—高壓電壓
 10—計時整定   11—高壓泄漏電流指示（定制，通用操作臺無）
12—電流倍率/切除   13—低壓電流   14—過流保護整定   15—電源輸入端子  16—電壓輸出端子  17—儀表端子      18—高壓端子(定制，通用無)   19—接地
具體元件布置以實物為主
變壓器為八角形鋼板結構，表層噴塑國際流行色，具有結構合理、外形美觀、移動方便等特點。
變壓器結構示意圖如下：
20—油塞蓋  21—輸入  22—儀表  23—高壓尾   24—均壓球  25—150KV高壓輸出接線端子   26-串級接線端子
三、主要技術參數：
ZSYDJC-20KVA/150KV高壓試驗變壓器參數：
容量：20KVA
輸入電壓：AC400V  50Hz
輸入電流：50A
輸出電壓：AC150KV
輸出電流：AC133mA
串級電壓：400V
ZSYDJ-10KVA/150KV高壓試驗變壓器參數：
容量：10KVA
輸入電壓：AC400V  50Hz
輸入電流：25A
輸出電壓：AC150KV
輸出電流：AC66.6mA
控制臺主要參數：
容量:20KVA
輸入電壓:AC380V 50Hz
輸入電流:52.6A
輸出電壓:0～430V
輸出電流:0～50A
四、使用方法
a)按照試驗要求將操作臺、變壓器、被試品連接好。如下圖：
b)接上電源，綠燈（8）、黃燈（5）亮，如果黃燈不亮，可將調壓器手柄（4）逆時針旋到零位，直到黃燈亮，表示可進行試驗操作。
c)按照被試品正常試驗所需電流大小和耐壓時間，選定電流倍率轉換/切除開關（12）的位置并設定好過流繼電器（14）、時間繼電器（10）的動作值。（變壓器）過流動作設定值=過流繼電器刻度盤讀數×10×K。，其中K為電流倍率轉換/切除開關的狀態值，分別為1，2，OFF，開關處于×1、×2位置的K值分別為1、2，切除（OFF）位置為+∞（切除過流保護，一般不使用該檔，只有在做沖擊試驗時才使用該檔）。
d)以上所有工作完成后，表示可以送電操作。按下啟動按鈕（3），紅燈亮綠燈滅，一次主回路吸合，調壓器受電。順時針旋動調壓器手柄開始升壓。此時黃燈滅。密切注意電壓表（9）的指示，當升到被試品的耐壓值時，按下計時按鈕（2）開始耐壓計時并注意被試品的情況。
e)當耐壓計時到時，操作臺自動聲光報警。應立即逆時針旋轉調壓器手柄至零位，按下停止按鈕和計時按鈕，綠燈和黃燈亮和紅燈滅。試驗即告完畢。
f)在升壓或耐壓過程中，如發生短路、閃絡、擊穿等過流時，過流繼電器（14）動作，切斷主回路。此時應將調壓器逆時針旋轉至零位。
6,高壓可輸出交流和直流，短路桿接入時，輸出交流；短路桿擰出拿下時，輸出直流。
五、使用條件
g)溫度：0～40℃
h)海拔高度：＜1000m
i)相對溫度：＜85%
j)工作場所應無嚴重影響絕緣的氣體、蒸氣、化學性塵埃及其它爆炸性和浸性介質。
六、注意事項
a)開箱時應檢查有否運輸損壞或不良接觸。
b)使用一時間后應檢查各電器元件是否良好，特別是調壓器碳刷的接觸良好。
c)嚴格按照程序操作。
七、電氣原理圖及變壓器串級接法示意圖
控制臺原理示意圖
符號說明：
X1，X2——電源輸入端子  X3，X4——電壓輸出端子        X5，X6——儀表輸入端子      X7——外殼接地端子
FU1，F(xiàn)U2——主回路保險      FU3，F(xiàn)U4——控制回路保險
SQ——調壓器零位開關        SB1——啟動按鈕
SB2——停止按鈕             SB3——計時按鈕
KM——主回路接觸器          KA——過流繼電器
KT——時間繼電器            SA——轉換開關
T——調壓器                 TA——電流互感器
HY——零位指示燈（黃燈）   HG——電源指示燈（綠燈）      HR——工作指示燈（紅燈）    PV——高壓電壓指示
PA——低壓電流指示          KM1～KM5——接觸器觸點
串級變壓器連線示意圖

試驗變壓器的容量選擇
標稱油式變容量Pn確定公式：
Pn=KVn2ωCt×10-9
式中：Pn----標稱試驗變壓器容量（KVA）
   Vn-----試驗變壓器的額定輸出高壓的有效值（KV）
   K-------安全系數。K≥1，標稱電壓Vn≥1MV時，K=2，標稱電壓較低時，K值可取高一些。
   Ct------被試品的電容量（PF）
   ω----角頻率，ω=2πf ，f-----試驗電源的頻率
被試設備的電容量Ct可由交流電橋測出。Ct的變化很大，可由設備的類型而定。典型數據如下：
簡單的橋式或懸式絕緣子：幾十微法
簡單的分級套管：100 – 1000PF
電壓互感器：200 – 500PF
電力變壓器 ：< 1000KVA- 1000PF
      > 1000KVA1000 – 10000PF
高壓電力電纜和油浸紙絕緣：250 – 300PF/m
氣體絕緣：- 60PF/m
封閉變電站，SF6氣體絕緣：100 – 10000PF
對于不同的試驗電壓Vn，選擇不同的（適當?shù)模┌踩禂?shù)K。以上列出不同的Vn所選用的K值供參考
Vn = 50 – 100KV  K=4    Vn = 150 – 300KV   K=3    Vn > 300KV   K=2

根據部頒標準定，我國試驗變壓器的電壓等級有：5kv、10kv、25kv、35kv、50kv、100kv、150kv、300kv等;容量等級有：3KVA、5KVA、10KVA、25KVA、50KVA、100KVA、150KVA、200KVA等

ZSYDJC-20KVA/300KV串級試驗變壓器及控制臺：就是做耐壓試驗的設備，它是一套組合設備，為了耐壓試驗能順利準確地進行，針對不同被試品，串聯諧振裝置的組件是不同的。所以請務必準確選型，技術部為您量身制定選型方案。

工頻耐壓試驗裝置選型表如下：

工頻耐壓試驗中試驗變壓器容量的選擇方法
試驗變壓器的容量這么選擇，是很多電力檢測試行業一線使用人員困擾的問題，在選擇試驗變壓器的過程中，一般是由試驗變
壓器生產企業提供的使用說明，已經推薦的容量。而在實際的使用過程中，試驗變壓器的容量是否合適，是否在運行狀態，能
否滿足其他檢測試驗的要求呢？
首先，根據我們的試驗需求，通過計算是可以得到適合的容量的，標稱試驗變壓器容量Pn的確定公式：Pn=KVn2ωCt×10-9
在公式中：Pn----標稱試驗變壓器容量（KVA）
Vn----試驗變壓器的額定輸出高壓的有效值（KV）
K-----安全系數。K≥1，標稱電壓Vn≥1MV時，K=2，標稱電壓較低時，K值可取高一些。
Ct----被試品的電容量（PF）
ω----角頻率，ω=2πf，f-----試驗電源的頻率
被試設備的電容量Ct可由交流電橋測出。Ct的變化很大，可由設備的類型而定。典型數據如下：簡單的橋式或懸式絕緣子 幾十微法
簡單的分級套管 100–1000PF
電壓互感器 200–500PF
電力變壓器 < 1000KVA -1000PF > 1000KVA 1000–10000PF
高壓電力電纜和油浸紙絕緣 250–300PF/m
氣體絕緣 -60PF/m
封閉變電站，SF6氣體絕緣 100–10000PF
對于不同的試驗電壓Vn，選擇不同的（適當?shù)模┌踩禂?shù)K。以上列出不同的Vn所選用的K值供參考
Vn = 50–100KV   K=4  Vn = 150–300KV  K=3  Vn > 300KV   K=2
該試驗變壓器容量的計算公式，適用于各種試驗變壓器檢測試驗的場合，根據被試驗品所需要的電壓及安全容量，來選擇合適
容量的試驗變壓器。在保障檢測試驗安全的前提下，選擇合適的試驗變壓器，同時滿足不同容量的試驗需求。

中試控股工頻耐壓試驗裝置產品適用性好，實用可靠，效率高，事半功倍 | 是很多企業以及電力工作者信賴的好伙伴。

工頻耐壓試驗裝置主要操作步驟：
1、按接線原理圖連接好引線，并將試驗變壓器和控制箱可靠接地；
2、試驗前，檢查各部位的接線是否連接好，并檢查控制箱的調壓器是否調至“零”位；
3、接通電源，綠色指示燈亮，按下啟動按鈕，紅色指示燈亮，表示變壓器已通電，等待升壓；
4、順時針勻速旋轉調壓器手柄，進行升壓，并密切注意儀表指示以及試品的情況；
5、試驗完畢后，應迅速將電壓降至零位，并按下停止按鈕，然后切斷電源，解開試驗引線。

中試控股踐行“精細制造，深耕技術”產出工頻耐壓試驗裝置優質產品能夠在市場中贏得用戶信賴,樹立中試控股新形象打下了堅實的根底。
