ZSGTB-5KVA/50KV干式交流耐壓成套裝置

參考標準：DL/T 474.4-2018

簡易讀懂：工頻耐壓試驗裝置可以做什么?

工頻耐壓成套裝置：工頻交流試驗，用于各種電器產品、電氣設備、絕緣材料等在規定電壓下的絕緣強度試驗，考核產品的絕緣水平，發現被試品的絕緣缺陷及衡量承受過電壓的能力，有過壓、過流保護，滿足10KV開關柜、變壓器、斷路器、絕緣子、互感器、電纜等交直流耐壓試驗。

中試控股始于1986年 ? 30多年專業制造 ? 國家電網.南方電網.內蒙電網.入圍合格供應商

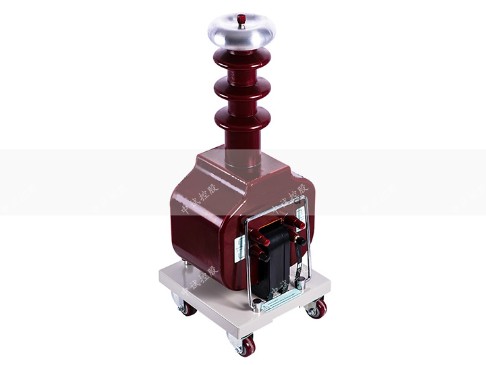

ZSGTB-5KVA/50KV干式交流耐壓成套裝置
一、概述
試驗變壓器又稱升壓器，它是發供電設備、各種電工產品及絕緣工具材料抗電強度試驗的必備設備。
我公司生產的干式試驗變壓器系列，徹底改變了老式試驗變壓器笨、大、重的落后狀況，且能在裝上我公司配套生產的高壓硅堆后能提供直流高壓試驗電源，配以控制箱（臺）、自動保護微安表、球隙等附屬設備，特別適用于現場測試，使繁重的工作變得方便、迅速、輕松靈活，效率大為提高。因此，深受電力系統和大型廠礦高壓試驗人員的歡迎。

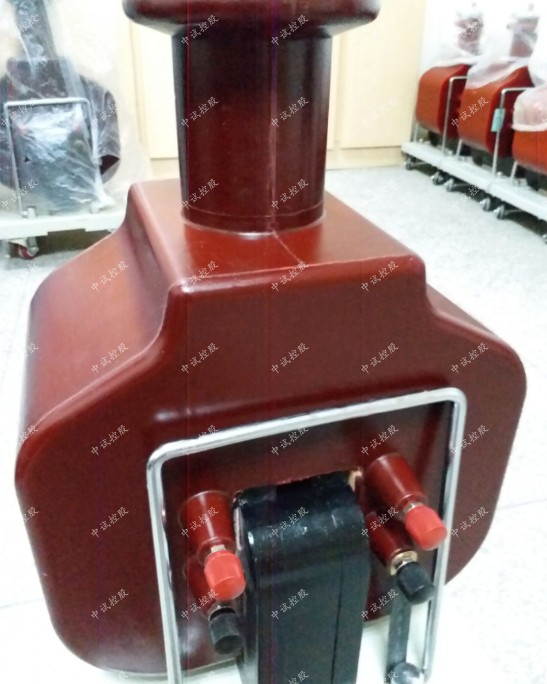

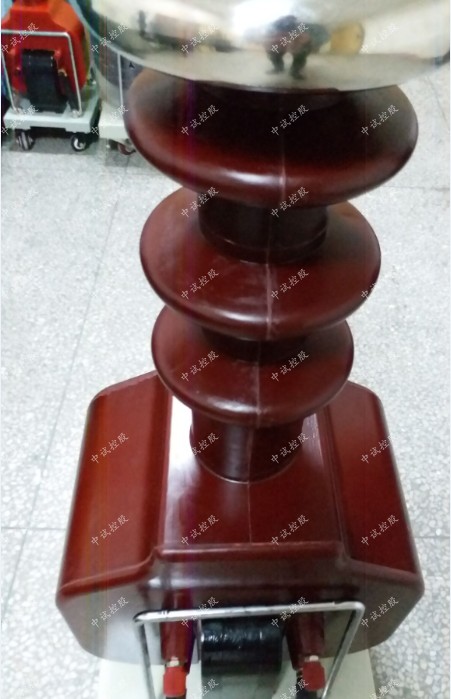

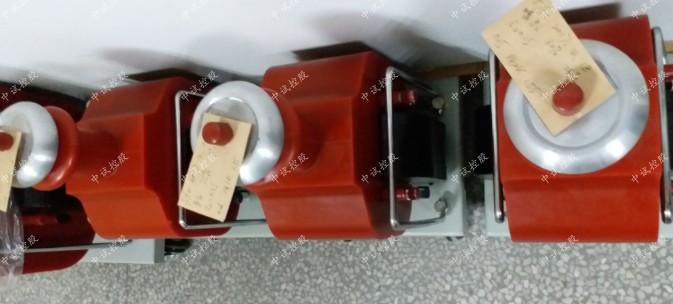

二、結構
本系列產品，由于在設計構思、材質選擇及工藝流程都是全新的，所以在不降低性能的情況下，盡量減小體積減輕重量。

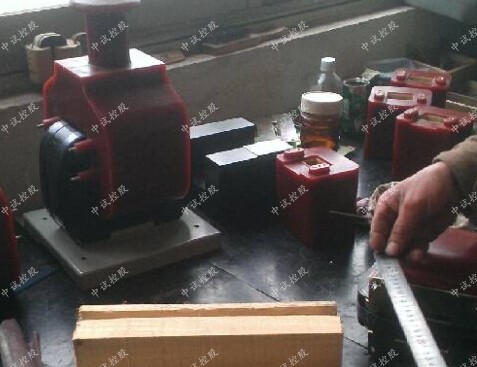

本系列產品，利用先進的生產設備，采用線圈繞組環氧真空澆注及用優質冷軋硅鋼卷繞的CD型鐵芯，有效地削弱了漏磁，做直流耐壓試驗不需外接硅堆，只需將我公司配套的直流高壓硅堆旋裝在高壓端既可得到直流。
三、工作原理
本系列產品輸入電壓為200V或400V接入配套的控制箱（臺），經自耦調壓器調節輸入電壓至試驗變壓器初級繞組（低壓），利用電磁感應原理，在次級繞組（高壓）按其與初級繞組匝數之比可獲得同等倍數的輸出高壓，從零伏連續可調到額定的最高值。在作直流耐壓及泄漏電流測試時，只要把高壓硅堆旋裝在高壓輸出端，即可取得直流高壓，其幅值是工頻高壓值的1.414倍。
四、性能指標
1、阻抗電壓:                       ≤   12 %
2、輸出電壓波形:                    正弦波
3、表面溫升:                       ＜   55 ℃
4、空載電流:                       ＜   4 %
5、額定容量時允許連續運行時間:        1小時
六、使用方法
1、單臺使用
1.1試驗前，應將試驗變壓器的高壓尾“ ┻ ”端可靠接地，
且被試品的容量、輸入電壓、電流；輸出電壓、電流不得起過額定值，
否則將危及人身與設備的安全。
1.2操作前必須熟悉試驗變壓器與電源控制箱的電氣原理及使用方法。
1.3按接線圖接線。
1.4準備工作和安全措施就緒，空試一次設備。
1.5接上被試品。
1.6合上電源，控制箱(臺)電源指示燈亮。
1.7按下合閘按鈕，合閘指示燈亮。
1.8順時針均勻加壓，注視電壓表到達的階段電壓幅值及被試品情況直至額定試驗電壓。
1.9持續規定耐壓時間并注視電流表及被試品。
1.10耐壓時間到，注視kV表并迅速將調壓器回零。
1.11用放電棒經電阻放電，然后直接接地放電。
1.12高壓部分可能被充電部位一一放電，改變或拆除高壓線引線，至此一次(相)試驗終止。
2、多臺串激
2．1概述
我公司設計和生產用多臺干式試驗變壓器串激組合成系列試驗裝置。由于分散組合都能方便使用，可適合現場多種需要。單個元件重量輕，運輸和移動都很方便，使用有較高電壓等級的部門在現場能順利的取得較高的試驗電源。
2．2工作原理
串激系列高電壓試驗裝置，除最高電壓的一級試驗變壓器外，都在高壓繞組中串繞激磁繞組，該繞組和后一級試驗變壓器初級繞組參數相同。
由控制箱（臺）供給第I級試驗變壓器的初級繞組電源。第I級高壓繞組尾端和外殼接地，首端則和第II級試驗變壓器高壓尾端及外殼連接。由第I級串激抽頭供給第II級低壓繞組的激磁電源，此時第II級試驗變壓器高壓為第I級和第II級輸出電壓的疊加。同理，可疊加第III級。
2．3組裝接線
2．4串級組合方式
2．4．1當兩臺試驗變壓器作串級聯接時，第I臺與第II臺試驗變壓器容量之比為2：1，總容量為第I臺容量，總電壓為兩單臺最高輸出電壓之和，電流為容量與總電壓之比。例：5kVA/50kV與3kVA/50kV。兩臺串級使用時總容量為5 kVA ，總輸出電壓為100 kV，輸出電流為50mA。
2．4．2當三臺試驗變壓器作串級聯接時，則三臺容量之比為3:2:1，總容量同樣為第I臺容量，總電壓為三臺輸出電壓之和。
注：無論兩級串、三級串，輸出電流嚴禁超出最后一級額定電流。
說明：
本公司可提供外附整流裝置。在現場可方便獲得直流高壓試驗電源。
試驗變壓器高壓尾和測量線圈尾端在內部聯接，使用時第I級高壓尾連同外殼必須良好接地，第II級和第III級連同外殼必須固定電位，因此第II級和第III級外殼電位是U和2U，必須置放在絕緣支架上，并與人保持足夠安全距離。
在串級高壓試驗時，應特別注意檢查II級、III級的接線正確性，接反會造成輸出電壓為零，可用分壓器直接監測高壓輸出。還應檢查絕緣支架的電氣強度是否滿足電壓要求。
七、安全注意事項
試驗設備的布置，對人身和周圍要有足夠的安全距離。盡量避免在人員過道上布置設備及施放高壓試驗引線。
試驗現場應安裝圍欄，懸掛“止步！高壓危險”標示。
試驗高壓引線要有支撐或牽引絕緣物。每隔一段及電纜另一端應派人看守，防止有人靠近和從底下穿過。
直流高壓試驗微安表最好處在高電位，除有屏蔽盒外，還應有過流自動保護裝置，以防止突發性擊穿短路或放電時表燒壞。
工頻耐壓試驗，請注意驗算設備容量是否足夠，并能避免發生諧振。
工作地線（高壓尾、穩壓電容末端接地線）與保護地線（控制箱外殼）應予分別可靠接地，
試驗中如有電源不規則擺動，必須影響高壓輸出穩定，此時應請電焊等沖擊用電暫停片刻或查找其它原因。
試驗工作對氣候（溫度、濕度）的要求符合試驗規程的要求，必須時采取屏蔽措施。
試驗過程中如發現電壓表指針擺動大，電流表指示急劇增加或被試品有冒煙、跳火、焦味異常響聲等應立即停止試驗，切斷電源，檢查原因。
高壓測試工作要嚴格執行電力部頒發的安全工作規程的有關規定。

試驗變壓器的容量選擇
標稱油式變容量Pn確定公式：
Pn=KVn2ωCt×10-9
式中：Pn----標稱試驗變壓器容量（KVA）
   Vn-----試驗變壓器的額定輸出高壓的有效值（KV）
   K-------安全系數。K≥1，標稱電壓Vn≥1MV時，K=2，標稱電壓較低時，K值可取高一些。
   Ct------被試品的電容量（PF）
   ω----角頻率，ω=2πf ，f-----試驗電源的頻率
被試設備的電容量Ct可由交流電橋測出。Ct的變化很大，可由設備的類型而定。典型數據如下：
簡單的橋式或懸式絕緣子：幾十微法
簡單的分級套管：100 – 1000PF
電壓互感器：200 – 500PF
電力變壓器 ：< 1000KVA- 1000PF
      > 1000KVA1000 – 10000PF
高壓電力電纜和油浸紙絕緣：250 – 300PF/m
氣體絕緣：- 60PF/m
封閉變電站，SF6氣體絕緣：100 – 10000PF
對于不同的試驗電壓Vn，選擇不同的（適當的）安全系數K。以上列出不同的Vn所選用的K值供參考
Vn = 50 – 100KV  K=4    Vn = 150 – 300KV   K=3    Vn > 300KV   K=2

根據部頒標準定，我國試驗變壓器的電壓等級有：5kv、10kv、25kv、35kv、50kv、100kv、150kv、300kv等;容量等級有：3KVA、5KVA、10KVA、25KVA、50KVA、100KVA、150KVA、200KVA等

工頻耐壓試驗裝置：就是做耐壓試驗的設備，它是一套組合設備，為了耐壓試驗能順利準確地進行，針對不同被試品，串聯諧振裝置的組件是不同的。所以請務必準確選型，技術部為您量身制定選型方案。

工頻耐壓試驗裝置選型表如下：

工頻耐壓試驗中試驗變壓器容量的選擇方法
試驗變壓器的容量這么選擇，是很多電力檢測試行業一線使用人員困擾的問題，在選擇試驗變壓器的過程中，一般是由試驗變
壓器生產企業提供的使用說明，已經推薦的容量。而在實際的使用過程中，試驗變壓器的容量是否合適，是否在運行狀態，能
否滿足其他檢測試驗的要求呢？
首先，根據我們的試驗需求，通過計算是可以得到適合的容量的，標稱試驗變壓器容量Pn的確定公式：Pn=KVn2ωCt×10-9
在公式中：Pn----標稱試驗變壓器容量（KVA）
Vn----試驗變壓器的額定輸出高壓的有效值（KV）
K-----安全系數。K≥1，標稱電壓Vn≥1MV時，K=2，標稱電壓較低時，K值可取高一些。
Ct----被試品的電容量（PF）
ω----角頻率，ω=2πf，f-----試驗電源的頻率
被試設備的電容量Ct可由交流電橋測出。Ct的變化很大，可由設備的類型而定。典型數據如下：簡單的橋式或懸式絕緣子 幾十微法
簡單的分級套管 100–1000PF
電壓互感器 200–500PF
電力變壓器 < 1000KVA -1000PF > 1000KVA 1000–10000PF
高壓電力電纜和油浸紙絕緣 250–300PF/m
氣體絕緣 -60PF/m
封閉變電站，SF6氣體絕緣 100–10000PF
對于不同的試驗電壓Vn，選擇不同的（適當的）安全系數K。以上列出不同的Vn所選用的K值供參考
Vn = 50–100KV   K=4  Vn = 150–300KV  K=3  Vn > 300KV   K=2
該試驗變壓器容量的計算公式，適用于各種試驗變壓器檢測試驗的場合，根據被試驗品所需要的電壓及安全容量，來選擇合適
容量的試驗變壓器。在保障檢測試驗安全的前提下，選擇合適的試驗變壓器，同時滿足不同容量的試驗需求。

中試控股工頻耐壓試驗裝置產品適用性好，實用可靠，效率高，事半功倍 | 是很多企業以及電力工作者信賴的好伙伴。

工頻耐壓試驗裝置主要操作步驟：
1、按接線原理圖連接好引線，并將試驗變壓器和控制箱可靠接地；
2、試驗前，檢查各部位的接線是否連接好，并檢查控制箱的調壓器是否調至“零”位；
3、接通電源，綠色指示燈亮，按下啟動按鈕，紅色指示燈亮，表示變壓器已通電，等待升壓；
4、順時針勻速旋轉調壓器手柄，進行升壓，并密切注意儀表指示以及試品的情況；
5、試驗完畢后，應迅速將電壓降至零位，并按下停止按鈕，然后切斷電源，解開試驗引線。

中試控股踐行“精細制造，深耕技術”產出工頻耐壓試驗裝置優質產品能夠在市場中贏得用戶信賴,樹立中試控股新形象打下了堅實的根底。
