中試控股技術研究院魯工為您講解：配網電氣設備試驗儀（中試大廠）

ZSYD(JZ)工頻耐壓試驗裝置(交直流試驗變壓器及控制箱)

參考標準：DL/T 474.4-2018

簡易讀懂：工頻耐壓試驗裝置可以做什么?

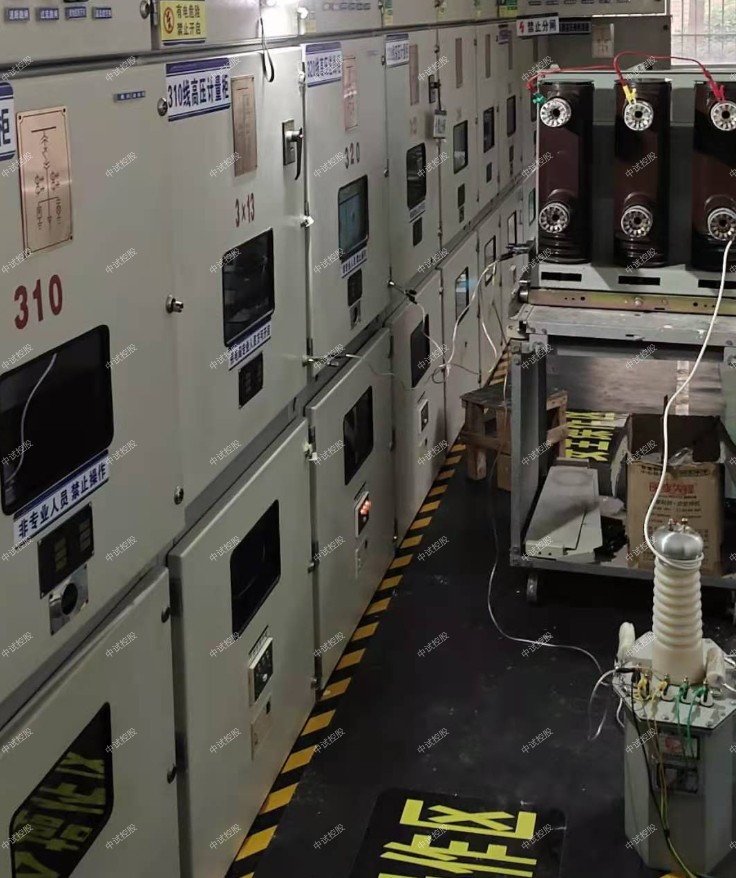

工頻耐壓成套裝置：工頻交流試驗，用于各種電器產品、電氣設備、絕緣材料等在規定電壓下的絕緣強度試驗，考核產品的絕緣水平，發現被試品的絕緣缺陷及衡量承受過電壓的能力，有過壓、過流保護，滿足10KV開關柜、變壓器、斷路器、絕緣子、互感器、電纜等交直流耐壓試驗。

中試控股始于1986年 ? 30多年專業制造 ? 國家電網.南方電網.內蒙電網.入圍合格供應商

ZSYD(JZ)-10KVA/100KV工頻耐壓試驗裝置(交直流試驗變壓器及控制箱)
高壓試驗變壓器參數：
容量：10KVA
輸入電壓：AC200V  50Hz
輸入電流：50A
輸出電壓：AC100KV   DC140KV
輸出電流：AC100mA   DC71.4mA
控制箱參數：
容量:10KVA
輸入電壓:AC220V 50Hz
輸入電流:45.5A
輸出電壓:0～250V
輸出電流:0～50A

ZSYD(JZ)-15KVA/100KV工頻耐壓試驗裝置(交直流試驗變壓器及控制箱)
高壓試驗變壓器參數：
容量：15KVA
輸入電壓：AC400V  50Hz
輸入電流：37.5A
輸出電壓：AC100KV AC140KV
輸出電流：AC:150mA   AC:107mA
控制臺參數：
容量:15KVA
輸入電壓:AC380V 50Hz
輸入電流:39.5A
輸出電壓:0～430V
輸出電流:0～37.5A

ZSYD(JZ)-20KVA/50KV工頻耐壓試驗裝置(交直流試驗變壓器及控制箱)
高壓試驗變壓器參數：
容量：20KVA
輸入電壓：AC400V  50Hz
輸入電流：50A
輸出電壓：AC50KV   DC 70kV
輸出電流：AC400mA    DC200mA
尺寸:285mm X 440mm X 820mm
重量：95KG
控制臺參數：
容量:20KVA
輸入電壓:AC380V 50Hz
輸入電流:52.6A
輸出電壓:0～430V
輸出電流:0～50A
尺寸:350mm X 410mm X 830mm
重量：67KG

ZSYDJ-30kVA/50kV工頻耐壓試驗裝置(交直流試驗變壓器及控制箱)
高壓試驗變壓器參數：
容量：30KVA
輸入電壓：AC400V  50Hz
輸入電流：75A
輸出電壓：AC50KV
輸出電流：AC600mA
控制臺參數：
容量:30KVA
輸入電壓:AC380V 50Hz
輸入電流:78A
輸出電壓:0～430V
輸出電流:0～70A

ZSYDJ-50KVA/100KV工頻耐壓試驗裝置(交直流試驗變壓器及控制箱)
工頻耐壓試驗裝置(交直流試驗變壓器及控制箱)是中試控股基本的試驗設備。用于對各種電器產品、電氣元件、絕緣材料等進行試驗大綱規定電壓下的絕緣強度試驗,以考核產品的絕緣缺陷,衡量被試品的過電壓能力。它由高壓試驗變壓器、電動控制臺、調壓器等組成。下面就各個部分的使用加以說明。
1,結構:

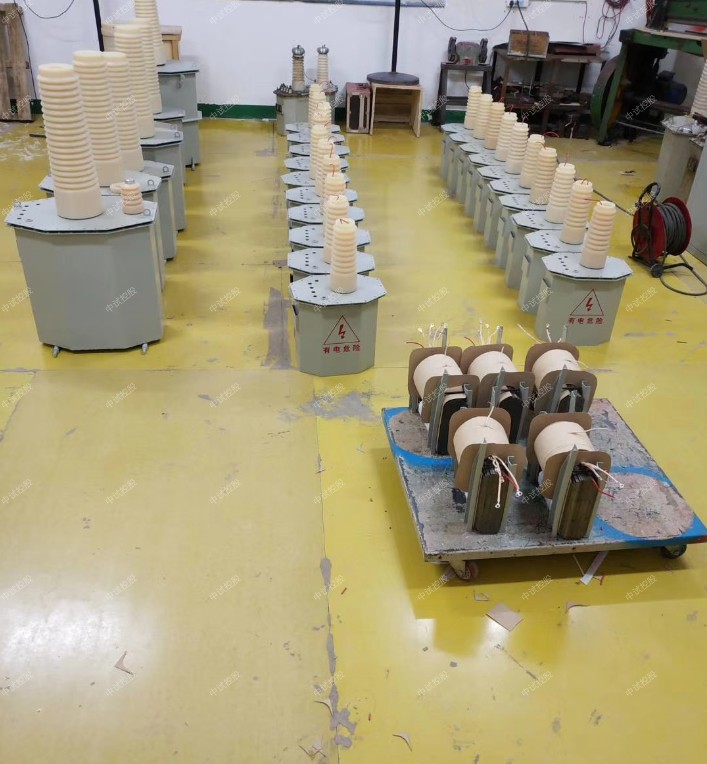

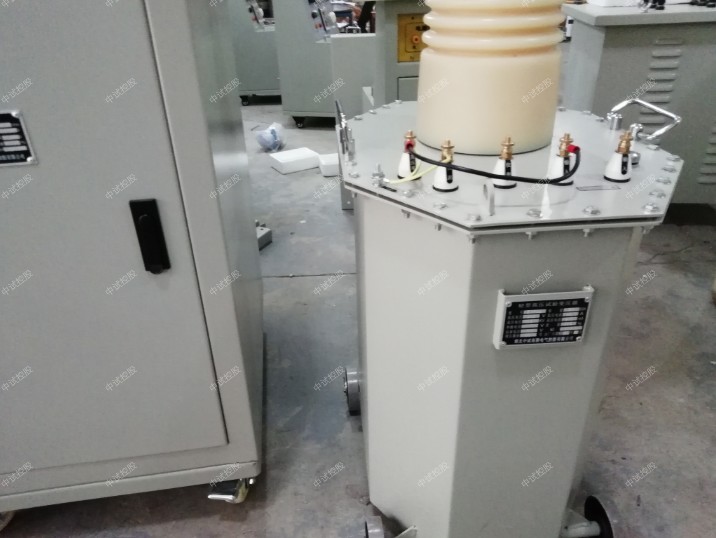

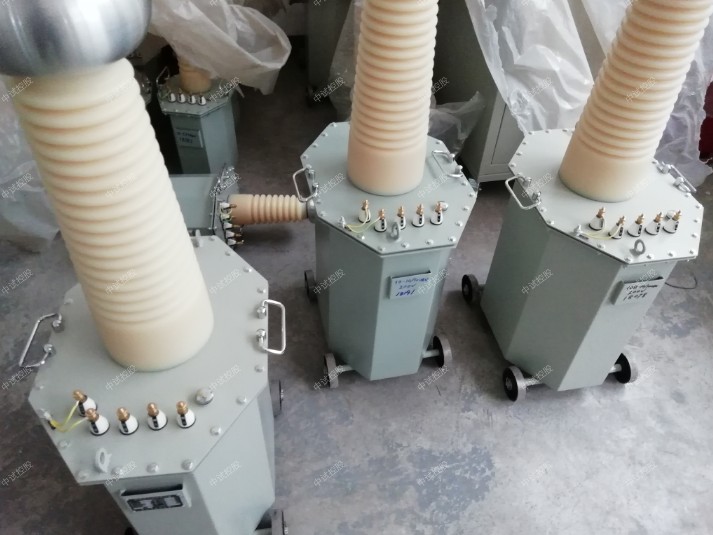

交流試驗變壓器鐵芯采用優質冷扎取向硅鋼片疊制而成。線圈為同心寶塔形多層圓筒環氧樹脂澆注式。低壓線圈在內,高壓線圈在外,箱體為八角形,裝有鐵輪。配套控制臺為鐵外殼臺式結構。設備具有外形美觀,移動方便等特點。
2,工作原理:
用工頻兩相380V電源接入電動控制臺,經感應調壓器調節0～400V電壓輸入至試驗變壓器初級繞組,根據電磁感應原理,在次級繞組得到可調的工頻電壓。
3,技術參數:
A,試驗變壓器技術參數：
容量50KVA
輸入電壓：AC400V
輸入電流：125A
輸出電壓：150KV
輸出電流：0.5A
儀表電壓：100V
B,配套控制臺技術參數:
容量50KVA
輸入電壓：兩相AC380V+N
輸入電流：131A
輸出電壓：單相AC0-430V
輸出電流：125A

工頻耐壓試驗裝置的試驗操作步驟

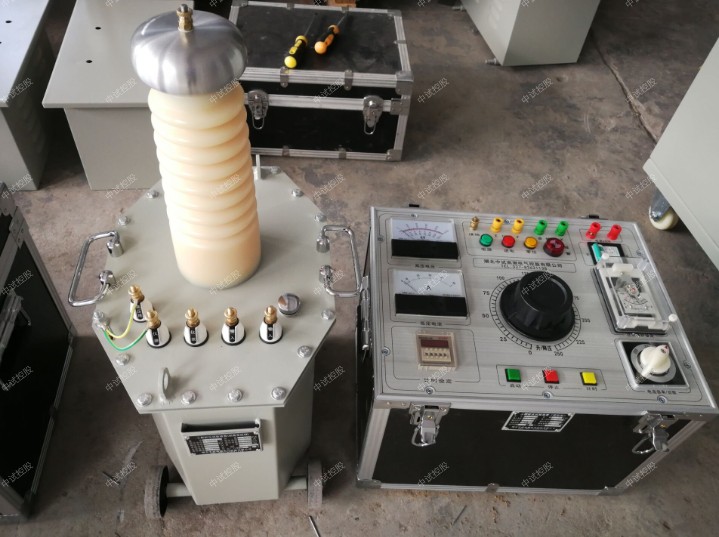

  工頻耐壓試驗裝置由控制臺或者控制箱，加上試驗變壓器組成。可以根據需要選擇不同等級容量的試驗變壓器，適應不同的試驗需求。可用于大型電力電氣設備耐壓試驗或電力電纜耐壓試驗。工頻耐壓試驗裝置該如何操作？下面為大家詳細介紹。

工頻耐壓試驗裝置主要操作步驟：
1、按接線原理圖連接好引線，并將試驗變壓器和控制箱可靠接地；
2、試驗前，檢查各部位的接線是否連接好，并檢查控制箱的調壓器是否調至“零”位；
3、接通電源，綠色指示燈亮，按下啟動按鈕，紅色指示燈亮，表示變壓器已通電，等待升壓；
4、順時針勻速旋轉調壓器手柄，進行升壓，并密切注意儀表指示以及試品的情況；
5、試驗完畢后，應迅速將電壓降至零位，并按下停止按鈕，然后切斷電源，解開試驗引線。

高壓器為什么要工頻耐壓
工頻耐壓試驗裝置是發電站、配電站等各種與高壓器相關的單位必備的基本試驗設備。為了避免高壓器的高壓電流對工作人員的身體產生傷害以及電力系統安全可靠的運行，必須保證高壓器的絕緣強度，因此需要對各類電氣產品在規定的電壓下進行試驗，考核其絕緣性能否達到要求以及測試其過電壓的能力。
工頻耐壓試驗又分為直流耐壓和交流耐壓兩種，中試控股生產的工頻耐壓裝置通過接入工頻電源，調節調壓器來獲取試驗需要的高電壓。
本系列工頻耐壓試驗裝置有多種樣式：包括箱體+干變、臺體+油變、臺體+氣變等能滿足各種不同的需求，并且能按照用戶的要求配置。
工頻耐壓試驗裝置能直接有效的鑒定高壓器的絕緣強度，檢查出具有較大威脅的缺陷產品，防止由于過電壓等問題造成的人員傷害和電力系統的癱瘓等問題。

智能工頻耐壓高壓試驗裝置操作要點
工頻耐壓高壓試驗裝置操作要點
    1、試驗前，應了解被試品的試驗電壓，同時了解被試品的其他試驗項目及以前的試驗結果。若被試品有缺陷或異常，應在消除后再進行耐壓試驗。
    2、試驗現場應圍好遮攔或圍繩，掛好標示牌，并派專人監護。
    3、試驗前，被試品表面應擦拭干凈，將被試品的外殼和非被試繞組可靠接地。被試品為新沖油設備時，應按《規程》規定使油靜止一定時間再升壓，對110kV及以下的充油電力設備，在注滿油后靜置時間應不少于24小時，對220kV及330kV的充油電力設備，靜置時間應不少于48小時。
    4、接好試驗接線后，應由有經驗的人員檢查，確認無誤后方可升壓。
    5、工頻耐壓試驗裝置升壓前，首先檢查調壓器是否在零位。調壓器在零位方可升壓。
    6、升壓過程中不僅要監視電壓的變化，還應監視電流的變化，以及被試品泄漏電流的變化。升壓時要均勻升壓，不能太快。升至規定試驗電壓時，開始計時，時間到后，緩慢均勻降下電壓。絕不允許不降壓就先跳開電源開關。
    7、試驗中發現被試品有異常聲響、冒煙等應立即降下電壓，拉開電源，在高壓側掛上接地線后，再查明原因。耐壓試驗前后均應測量被試品的絕緣電阻測試。

工頻耐壓試驗裝置的用途?
工頻耐壓試驗裝置機器在日常生活中使用頻率是非常大的。在中國范圍里我們工頻耐壓試用裝置在某些方面它的作用可以發揮到一定程度，給我們生活帶來很大的思考。在我們整個發展過程中我們可以運用最新的技術來對我們的機器的技術進行一定改造。
所以公司在技術上還是處于一個起步階段，以后要學習的地方和東西還有很多。這一點其實要求我們不斷適應市場變化提高自己公司實力。在強大實力之后，我們還是要對我們服務作出一個巨大的對待，一家實力公司只有服務狀態改善才可以讓我們走向美好的未來。
機器的用處在公司里發揮的作用是比較大的。在許多方面公司很多復雜的事情都是需要靠機器來解決。因為這是在市場里銷售是很需要考驗的。工頻耐壓試驗裝置原理上是非常簡單的，我們都是采用國內最先進的過濾技術手段給我們機器內部注入最新鮮的血液。
在當今，工頻耐壓試驗裝置機器已經通過了國際質量體系認證給我們的市場帶來了非常多的活力，越來越多的人在使用我們這臺機器，使得公司在未來的幾年時間里對此不斷加大投入，給我們市場經濟注入最新鮮的血液。
在技術上我們也是非常講究的，一臺好的機器除了在技術方面要領先于其他機器以外，最重要的是我們在創新上是需要不斷突破自己，這樣才會是我們最好的生存方式。在市場方面我們是要靠精湛的技術含量支撐。

工頻耐壓試驗中試驗變壓器容量的選擇方法
試驗變壓器的容量這么選擇，是很多電力檢測試行業一線使用人員困擾的問題，在選擇試驗變壓器的過程中，一般是由試驗變壓器生產企業提供的使用說明，已經推薦的容量。而在實際的使用過程中，試驗變壓器的容量是否合適，是否在運行狀態，能否滿足其他檢測試驗的要求呢？
首先，根據我們的試驗需求，通過計算是可以得到適合的容量的，標稱試驗變壓器容量Pn的確定公式：Pn=KVn2ωCt×10-9
在公式中：Pn----標稱試驗變壓器容量（KVA）
Vn----試驗變壓器的額定輸出高壓的有效值（KV）
K-----安全系數。K≥1，標稱電壓Vn≥1MV時，K=2，標稱電壓較低時，K值可取高一些。
Ct----被試品的電容量（PF）
ω----角頻率，ω=2πf，f-----試驗電源的頻率
被試設備的電容量Ct可由交流電橋測出。Ct的變化很大，可由設備的類型而定。典型數據如下：簡單的橋式或懸式絕緣子 幾十微法
簡單的分級套管 100–1000PF
電壓互感器 200–500PF
電力變壓器 < 1000KVA -1000PF > 1000KVA 1000–10000PF
高壓電力電纜和油浸紙絕緣 250–300PF/m
氣體絕緣 -60PF/m
封閉變電站，SF6氣體絕緣 100–10000PF
對于不同的試驗電壓Vn，選擇不同的（適當的）安全系數K。以上列出不同的Vn所選用的K值供參考
Vn = 50–100KV   K=4  Vn = 150–300KV  K=3  Vn > 300KV   K=2
該試驗變壓器容量的計算公式，適用于各種試驗變壓器檢測試驗的場合，根據被試驗品所需要的電壓及安全容量，來選擇合適容量的試驗變壓器。在保障檢測試驗安全的前提下，選擇合適的試驗變壓器，同時滿足不同容量的試驗需求。

因為工頻耐壓試驗屬于破壞性試驗，試驗電壓高，所以必須嚴格遵守下列操作步驟，以免出現人身傷亡事故和設備的損壞。
   （1）將變壓器各繞組接地放電，對大容量變壓器應充分放電（5min）拆除或斷開變壓器對外的一切連線。
   （2）進行接線，檢查試驗接線正確無誤三相變壓器被試繞組所有出線套管應短接后加電壓，非加壓繞組所有出線也應短接并可靠接地。調壓器在零位。被試變壓器外殼和非加壓繞組應可靠接地，試驗回路中過電流和過電壓保護應整定正確、可靠。油浸變壓器的套管、升高座、人孔等部位均應充分排氣，避免器身內殘存氣泡的擊穿放電。變壓器本體所有電流互感器二次短路接地。
   （3）合上試驗電源，不接試品升壓，將球隙的放電電壓整定在1.1～1.15倍額定試驗電壓所對應的放電距離。
   （4）斷開試驗電源，降低電壓為零，將高壓引線接上試品，接通電源，開始升壓進行試驗。
   （5）升壓必須從零（或接近于零）開始切不可沖擊合閘。升壓速度自75％試驗電壓開始應均勻升壓，約為每秒2％試驗電壓的速率升壓。升壓過程中應密切監視高壓回路和儀表指示，監聽被試品有何異響。升至試驗電壓，開始計時并讀取試驗電壓。耐壓60s后，迅速均勻降壓到零，然后切斷電源，放電、掛接地線。試驗中如無破壞性放電發生，則認為通過耐
   （6）試驗后必須對設備充分放電，再拆除試驗接線。
壓試驗。
   （6）試驗后再次測量絕緣電阻，其值應該正常，較試驗前下降不大于30%。

高壓試驗變壓器工頻耐壓試驗操作過程注意事項:
1、試驗人員應做好責任分工,設定好試驗現場的安全距離,仔細檢查好被試品及試驗變壓器的接地情況,并設有專人監護安全及觀察被試品狀態工作。
2、被試品主要部位應清除干凈，保持干燥，以免損壞被試品和帶來試驗數值的誤差。
3、對大型設備的試驗，一般都應先進行試驗變壓器的空升試驗，即不接試品時升壓至試驗電壓，以便校對好儀表的指示精度，調整好放電球隙的球間距。
4、做耐壓試驗時升壓速度不能過快，并防止突然加壓，例如調壓器不在零位的突然合閘，也不能突然斷電，一般應在調壓器降至零位時分閘。
5、在升壓或耐壓試驗過程中，如發現下列不正常情況，
5.1電壓、電流表指針擺動很大，
5.2被試品發出不正常響聲，
5.3發現絕緣有燒焦或冒煙現象，應立即降壓，切斷電源，停止試驗并查明原因。
6、使用本產品做高壓試驗時，除熟悉本說明書外，還必須嚴格執行國家有關標準和操作規程。可參照GB311—83《電氣設備預防性試驗規程》等。

高壓試驗變壓器產品特性：
電壓、電流、時間、狀態信息及提示信息等數據4.7尺大屏液晶顯示，讀數清晰、直觀；
全中文界面，操作簡單明了，可適應多種應用場合；
輕觸式按鍵操作，所有功能均可通過按鍵設定，提高了產品的安全性、可靠性；
全數字式校準方式，摒棄了陳舊的電位器調整，現場使用極為方便，精度易于控制（此功能帶密碼保護）；
按鍵直接設定試驗變壓器變比（此功能帶密碼保護），在連接不同電壓等級的試驗器時，應用靈活自如，真正做到一個控制箱可與多臺變壓器相互配套；
狀態提醒功能，全中文引導式操作，即使在無說明書的情況下亦可熟練操控；
試驗過程中，屏上有閃爍的高壓符號顯示，時刻提醒操作人員注意安全；
試驗結果顯示功能，可自動判斷試驗結果（試驗通過或試驗失敗），并能可靠記錄試品過電流、閃洛或擊穿時的電壓；
試驗結果聲音報警功能，試驗通過或試驗失敗時，設備會發出不同的報警聲音，試驗人員可直接由報警聲音辨認試驗的結果；
暫停功能，自動控制時，此功能可做到在任意點實現升壓或降壓的暫停，暫停時間可由試驗人員靈活掌握，方便觀察試品狀態；
自動計時功能。自動控制時，當電壓自動上升至設定值時，設備自動開始計時，當計時時間到，顯示試驗結果，設備自動回到零位；
手動計時功能，手動控制時，計時器可手動啟動，當耐壓時間到，設備自動回到零位（僅臺式設備有此功能）；
手動控制模式，此模式類似于傳統的電動升/降壓方式，上升/下降由按鈕控制，設備自動判斷上/下限位，有過電壓保護；
升壓速度智能控制，當電壓達到目標電壓80%時，升壓速度會自動減慢，當達到目標電壓90%時，升壓速度進一步減慢；
可選配遠程通信、門聯鎖警燈警鈴、外接分壓器校驗接口等；
采用硬、軟件抗干擾技術相結合，性能穩定，抗干擾性強。

工頻耐壓試驗裝置選型表如下：

根據部頒標準定，我國試驗變壓器的電壓等級有：5kv、10kv、25kv、35kv、50kv、100kv、150kv、300kv等;容量等級有：3KVA、5KVA、10KVA、25KVA、50KVA、100KVA、150KVA、200KVA等

工頻耐壓試驗裝置：就是做耐壓試驗的設備，它是一套組合設備，為了耐壓試驗能順利準確地進行，針對不同被試品，串聯諧振裝置的組件是不同的。所以請務必準確選型，技術部為您量身制定選型方案。

中試控股工頻耐壓試驗裝置產品適用性好，實用可靠，效率高，事半功倍 | 是很多企業以及電力工作者信賴的好伙伴。
