長電纜耐壓試驗裝置

時間：2022-12-28

中試控股技術研究院魯工為您講解：長電纜耐壓試驗裝置

組成部分：變頻電源主機、激勵變壓器、電抗器、電容分壓器、補償電容器、測試附件組成。
適用電壓等級：6kV、10kV、35kV、66kV、110kV、220kV、330kV、500kV、750kV、1000kV，也可以定制不同的電壓等級規格。

參考標準：DL/T 474.4-2018

簡易讀懂：變頻串聯諧振耐壓試驗裝置可以做什么?
變頻串聯諧振成套耐壓試驗裝置適用于大容量，高電壓的電容性試品的交接和預防性試驗.

主要針對電力電纜、變壓器、斷路器/開關、開關柜、避雷器、電壓互感器、電流互感器、套管、支柱絕緣子、電抗器、母線、隔離開關、輸電線路、發電機、電動機、熔斷器、電容器、隔離開關、接觸器、配電箱、絕緣材質、變電站系統的交流耐壓試驗。

中試控股始于1986年 ? 30多年專業制造 ? 國家電網.南方電網.內蒙電網.入圍合格供應商

如何選擇合適的變頻串聯諧振耐壓試驗裝置？
為了選對規格，請?zhí)峁┮韵录夹g參數
1、電力變壓器：電壓等級，大容量，試驗性質（中性點耐壓或全絕緣耐壓）單相對地電容量；
2、電力電纜：電壓等級，大長度，截面積；
3、發電機、電動機：電壓等級（出口電壓或稱工作電壓），試驗電壓（耐壓值）單相對地電容量范圍（如0.2-0.55uF等）；
4、開關、絕緣子、PT、CT、絕緣工器具、母線：電壓等級（或稱工作電壓）；試驗電壓（耐壓值）；
5、CVT效驗：電壓等級或稱工作電壓，試驗電壓（耐壓值）電容量范圍（如0.005-0.02uF）。

中試控股踐行“精細制造，深耕技術”產出變頻串聯諧振耐壓成套試驗裝置優質產品能夠在市場中贏得用戶信賴,樹立中試控股新形象打下了堅實的根底。

中試控股變頻串聯諧振耐壓成套試驗裝置產品適用性好，實用可靠，效率高，事半功倍 | 是很多企業以及電力工作者信賴的好伙伴。

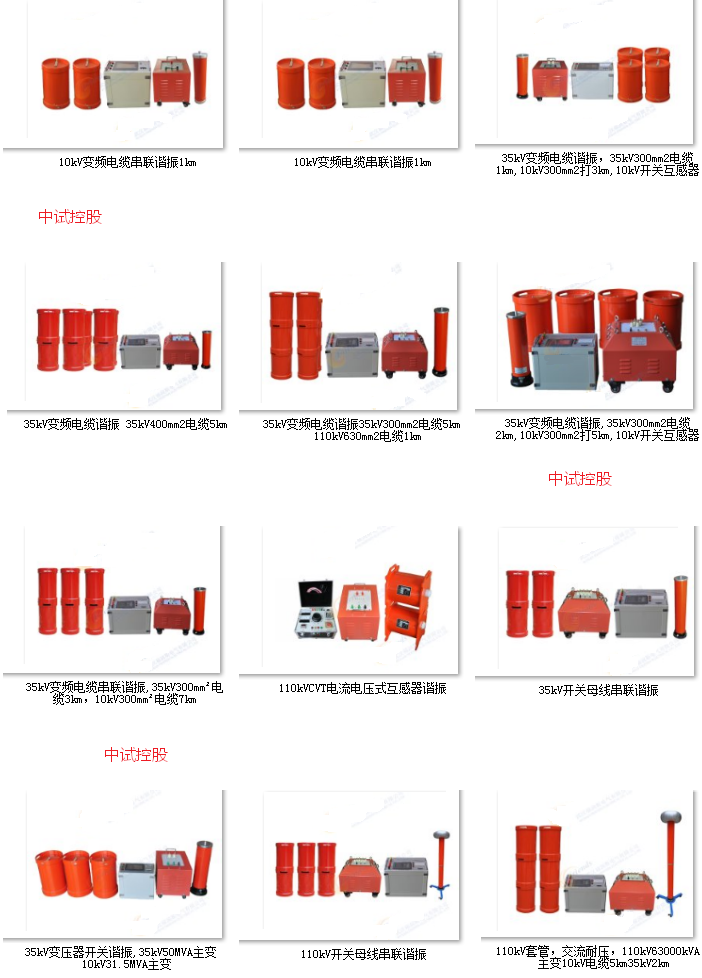

ZSBP-270kVA/108kV變頻串聯諧振試驗裝置

技術指標

1．額定電壓：

95kV---滿足35kV開關、GIS等電氣設備的交流耐壓試驗；試驗電壓≤265kV,試驗時間1min；

52kV---滿足35kV/300mm2電纜2km交流耐壓試驗,試驗電壓≤128kV,試驗時間60min；

22kV---滿足10kV/300mm2電纜6km交流耐壓試驗,試驗電壓≤128kV,試驗時間5min；

80kV---滿足110kV/63M VA主變中性點交流耐壓試驗,試驗電壓≤80kV,試驗時間1min；

2．輸出電壓波形畸變率：<1.0％

3.允許連續工作時間：額定條件下一次性工作60分鐘；

4．裝置自身品質因數：Q>50

5. GIS，開關等試驗滿負荷時品質因數：Q>20（與負載相關）

6．輸入電源：三相380V或單相220V

7．頻率調節范圍：30Hz～300Hz

8．系統測量精度：1.5％

9．裝置具有過壓、過流、零位啟動等保護功能

被試品對象及試驗要求

1、10kV/300mm2電纜5km的交流耐壓試驗，電容量≤2.253uF，試驗頻率30-300Hz，試驗電壓22kV，試驗時間5min。

2、35kV/300mm2電纜2km的交流耐壓試驗，電容量≤0.389uF，試驗頻率30-300Hz，試驗電壓52kV，試驗時間60min。

3、35kV開關等電氣設備的交流耐壓試驗，試驗頻率30-300Hz，試驗電壓不超過95kV，試驗時間1min。

4、110kV/63MVA主變中性點的交流耐壓試驗，電容量≤0.02uF，試驗頻率45-65Hz，試驗電壓80kV,試驗時間1min。

裝置主要技術參數及功能

1）額定容量：270kVA

2）額定電壓：27kV；54kV；108kV

3）額定電流：10A；5A；2.5A

4）測量精度：系統有效值1.5級

5）工作頻率：30-300Hz

6）裝置輸出波形：正弦波

7）品質因素：裝置自身Q≥30(f=45Hz)

8）波形畸變率：輸出電壓波形畸變率≤1%

9）輸入電源：單相220或三相380V電壓，頻率為50Hz

10）工作時間：額定負載下允許連續60min；過壓1.1倍1分鐘

11）溫升：額定負載下連續運行60min后溫升≤65K

12）保護功能：過壓、過流、零位啟動、系統失諧（閃絡）等保護功能

六、工作環境

環境溫度：－10℃–40℃;

相對濕度：≤90%RH;

海拔高度: ≤1000米；

八、試驗時設備組合方式

試驗時設備使用關系列表

九、系統配置及其參數

(一) 變頻電源ZSBP- 15kW 1臺

1) 額定輸出容量：15kW

2) 工作電源：220/380±10%V（單/三相），工頻

3) 輸出電壓：0–400V

4) 額定輸入電流：37.5A

5) 額定輸出電流：37.5A

6) 電壓分辨率：0.01kV

7) 電壓測量精度：1.5%

8) 頻率調節范圍：30–300Hz

9) 頻率調節分辨率：≤0.1Hz

10) 頻率穩定度：0.1%

11) 運行時間：額定容量下連續60min

12) 溫升：額定容量下連續運行60min元器件最高溫度≤65K

13) 噪聲水平：≤50dB

14) 尺寸（長寬高mm）：460×340×420

15) 重量：約15kg

(二) 激勵變壓器ZSJLB-15kVA/1.5kV/3kV/6kV /0.4kV 1臺

1) 額定容量：15kVA

2) 輸入電壓：0-400V

3) 輸出電壓：1.5/3/6kV

4) 結 構：干式

5) 尺寸（長寬高mm）：520×520×460

6) 重量：約85kg

(三) 高壓電抗器ZSDK-67.5kVA/27kV 4節

1) 額定容量：67.5kVA;

2) 額定電壓：27kV

3) 額定電流：2.5A

4) 電感量：50H/單節

5) 品質因素：Q≥30 (f=45Hz)

6) 結 構：干式

7) 尺寸（內徑高mm）：?382×435

8) 重量：約90kg

（四）電容分壓器FRC-1500pF/110kV 1套

1) 額定電壓：110kV

2) 高壓電容量：1500pF

3) 介質損耗：tgσ≤0.5%

4) 分壓比：1500：1

5) 測量精度：有效值1.5級

6) 尺寸（內徑高mm）：?140×1000

7) 重量：約8kg
