中試控股技術研究院魯工為您講解：變頻大地網接地阻抗測試儀
ZSDW-5A異頻大地網接地電阻測試儀
參考標準：DL/T 475-2017
ZSDW-5A異頻大地網接地電阻測試儀用來做什么試驗的：用于精確測量大型接地網接地阻抗、接地電阻、接地電抗、場區地表電位梯度、接觸電位差、接觸電壓、跨步電位差、跨步電壓、轉移電位、接地引下線導通電阻、土壤電阻率等接地特性參數的軟硬件系統。采用逐點變頻，抗干擾極強，能在強干擾環境下準確測得工頻50Hz下的數據。系統輸出功率大（2-20KW），電壓高(0-1000V)，輸出電流大（0-50A），不會引起測試時接地裝置的電位過高，同時它還具有極強的抗干擾能力，故可以在不停電的情況下進行測量

中試控股始于1986年 ? 30多年專業制造 ? 國家電網.南方電網.內蒙電網.入圍合格供應商

產品簡介
目前在電力系統中，大地網的接地電阻的測試目前主要采用工頻大電流三極法測量。為了防止電網運行時產生的工頻干擾，提高測量結果的準確性，絕緣預防性試驗規程規定：工頻大電流法的試 驗電流不得小于30A。由此，就出現了試驗設備笨重，試驗過程復雜，試驗人員工作強度大，試驗時間長等諸多問題。
ZSDW-5A 大型地網接地電阻測試儀采用了新型變頻交流電源，并采用了微機處理控制和信號處理等措施，很好的解決了測試過程中的抗干擾問題，簡化了試驗操作過程，提高了測試結果的精度和準確性，大大降低了試驗人員的勞動強度和試驗成本。
本儀器適用于測試各類接地裝置的工頻接地阻抗、接觸電壓、跨步電壓、等工頻特性參數以及土壤電阻率。可測變電站地網（4Ω）、水火電廠、微波站（10Ω）、避雷針（10Ω）多用機型。
ZSDW-5A 大型地網接地電阻測試儀采用異頻抗干擾技術，能在強干擾環境下準確測得工頻50Hz下的數據。測試電流大5A，不會引起測試時接地裝置的電位過高，同時它還具有極強的抗干擾能力，故可以在不停電的情況下進行測量。
產品特征
一、性能特點
1、測量的工頻等效性好。測試電流波形為正弦波，頻率僅與工頻相差為5Hz，使用45Hz 和55Hz 兩種頻率進行測量。
2、抗干擾能力強。本儀器采用異頻法測量，配合現代軟硬件濾波技術，使得儀器具有很高的抗干擾性能，測試數據穩定可靠。
3、精度高。基本誤差僅0.005Ω，可用來測量接地阻抗很小的大地網。

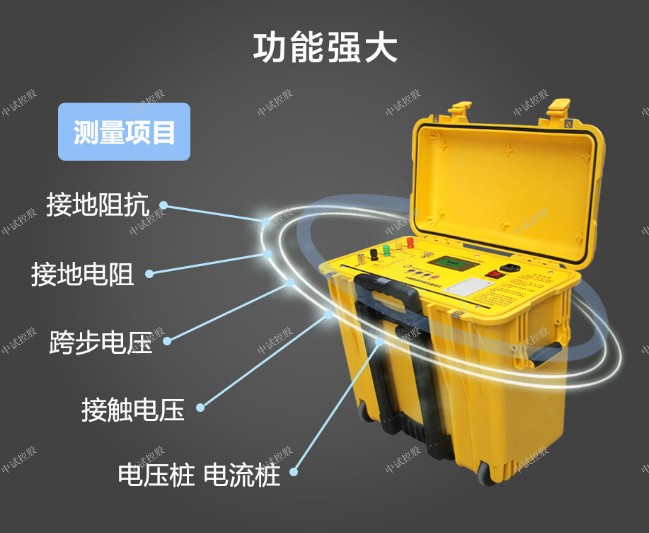

4、功能強大。可測量電流樁，電壓樁，接地電阻，跨步電壓，接觸電壓。
5、操作簡單。全中文菜單式操作，直接顯示出測量結果。
6、布線勞動量小，無需大電流線。
二、技術指標
接地阻抗技術指標
1、測量范圍：0～200Ω（含電流樁阻抗）
2、分 辨 率：0.001Ω
3、測量誤差：±（讀數×1％+0.005Ω）
4、大輸出電壓：AC 400V (45Hz、55Hz，雙頻，正弦波)
5、大輸出電流：AC 5A (負載為5Ω～80Ω輸出5A，小于5Ω輸出2A)
6、電流輸出檔位：5/4.5/4/3.5/3/2.5/2/1.5/1A，每0.5A一檔，共9檔。
7、抗干擾能力：抗工頻50Hz電壓10V
8、測量線要求：電流線銅芯截面積≥1.5mm2電壓線銅芯截面積≥1.0mm2
9、供電電源：AC 220V±10％，50Hz
10、長寬高（mm）：295×340×310
11、儀器重量：30kg
土壤電阻率技術指標
1、測量范圍：0~1000Ωm（歐姆?米）
2、測量精度：±2%
3、分辨率：0.01Ωm

引用標準
1、GB/T17949.1- 2000《接地系統的土壤電阻率、接地阻抗和地面電位測量導則  第1部分  常規測量》
2、GBT17949.1-2000《接地電阻測量導則》
3、GB50169-2006《電氣裝置安裝工程接地裝置施工及驗收規范》
4、GB/T50065-2011《交流電氣裝置的接地設計規范》
5、GB/T50064-2014 交流電氣裝置的過電壓保護和絕緣配合》
6、GB/50150－2016《電氣裝置安裝工程電氣設備交接試驗標準》
7、DL/T887-2004 《桿塔工頻接地電阻測量》
8、DL/T266-2012《接地裝置沖擊特性參數測試導則》
9、DL/T253-2012《直流接地極接地電阻、地電位分布、跨步電壓和分流的測量方法》
10、DL/T 437-2012《高壓直流接地極技術導則》
11、DL/T 1554-2016接地網土壤腐蝕性評價導則
12、DL/T 1532-2016《接地網腐蝕診斷技術導則》
13、DL/T 1680-2016《大型接地網狀態評估技術導則》
14、DL/T 475-2017《接地裝置特性參數測量導則》

主要用途
大型地網接地阻抗測試儀是主要用于精確測量大型接地網接地阻抗、接地電阻、接地電抗、場區地表電位梯度、接觸電位差、接觸電壓、跨步電位差、跨步電壓、轉移電位、接地引下線導通電阻、土壤電阻率等接地特性參數的軟硬件系統。采用逐點變頻，抗干擾極強，能在強干擾環境下準確測得工頻50Hz下的數據。系統輸出功率大（2-20KW），電壓高(0-1000V)，輸出電流大（0-50A），不會引起測試時接地裝置的電位過高，同時它還具有極強的抗干擾能力，故可以在不停電的情況下進行測量。
現狀
在電力系統中，大型地網的接地電阻的測試主要采用工頻大電流三極法測量。為了防止電網運行時產生的工頻干擾，提高測量結果的準確性，絕緣預防性試驗規程規定：工頻大電流法的試驗電流不得小于30安培。由此，就出現了試驗設備笨重，試驗過程復雜，試驗人員工作強度大，試驗時間長等諸多問題。 　大型地網接地電阻測試儀，可測變電站地網（4Ω）、水火電廠、微波站（10Ω）、避雷針（10Ω）多用機型，采用了新型變頻交流電源，并采用了微機處理控制和信號處理等措施，很好的解決了測試過程中的抗干擾問題，簡化了試驗操作過程，提高了測試結果的精度和準確性，大大降低了試驗人員的勞動強度和試驗成本。

用于各種電壓等級變電站地網（4Ω）、發電廠、微波站（10Ω）、避雷針（10Ω）等多種場所測試接地電阻。 大型地網的接地電阻測試輸出采用45hz、和55hz雙重頻率測試，輸出電流最大5A的測試電流，不會引起測試時接地裝置的電位過高，該5A大地網的接地電阻測試儀同時它還具有極強的抗干擾能力，滿足在不停電的情況下可進行測量。

接地電阻的檢測周期是多久？
 電力工作者經常需要使用接地電阻測試儀對各種接地電阻的阻值進行檢測。那電力工作者對于接地電阻的檢測，其周期是多久呢？下文為大家簡單介紹：
       一般情況下，接地電阻需要至少一年檢測一次，根據接地電阻的不同類型，其檢測周期也有所不同，我們可以根據《電力預防性試驗規程》中的規定，來看對于接地裝置的電阻值進行定期檢測的周期是多久。
      1、變、配電站接地裝置
      對于變、配電站接地裝置電力工作者需要每年檢查一次，對于接地電阻值的測量也是每年一次，應選在每年的干燥季節，對其進行接地電阻值的測量。
      2、車間電氣設備的接地裝置
      對于車間電氣設備的接地裝置要求電力工作者每兩年檢查一次，對于其接地電阻的測量則是每年都需要進行一次，且時間選在干燥季節進行。
      3、防雷接地裝置
      對于防雷接地裝置每年需要檢查一次，對于其接地電阻值的測量應選在每年的雨季之前進行測量，也是每年進行一次。
      4、避雷針的接地裝置
      對于避雷針的接地裝置的電阻值，是每五年測量一次接地電阻。
      5、手持電動工具的接零線或接地線
      對于手持式電動工具的接零線或接地線的電阻值，在每次使用之前，都需要對其進行一次檢查，并使用接地電阻測試儀對其進行接地電阻值的測量。
      6、有腐蝕性的土壤內的接地裝置
      對于埋在土壤內部，特別是有腐蝕性的土壤內部的接地裝置，需要每隔五年將土壤挖開對接地裝置進行檢查，以及對接地電阻值進行測量。
      按照《規程》中對于標準接地電阻值規范的要求，我們可以知道電阻值的標準：
      1、獨立的防雷保護接地電阻應小于等于10歐；
      2、獨立的安全保護接地電阻應小于等于4歐；
      3、獨立的交流工作接地電阻應小于等于4歐；
      4、獨立的直流工作接地電阻應小于等于4歐；
      5、共用接地體(聯合接地)應不大于接地電阻1歐。
      對于接地電阻的測量，可以使用專業的接地電阻測試儀，測量速度快，測試精度高，專業的接地電阻測試儀是電力工作者在對接地電阻進行測量時的好幫手！
專為現場測量接地電阻、土壤電阻率、接地電壓、交流電壓而精心設計制造的，而研發和生產的各種類型的接地電阻測試儀，都是我司精心研發和生產的，均可以送檢合格，同時保障三年質保，終身保修，讓您售后無憂！
        接地電阻測試儀是專門為現場測量接地電阻、土壤電阻率、接地電壓和交流電壓而設計制造的。采用數字和微處理技術、精密4線法、3線法和簡易2線法測量接地電阻，并引入FFT（快速傅里葉變換）技術和AFC（自動頻率控制）技術自動識別干擾，選擇測量頻率，最大限度地減小干擾的影響，提供更準確的接地電阻值。它具有獨特的抗干擾能力和環境適應性，重復測試一致性好，保證了長期測量的高精度、高穩定性和高可靠性。它廣泛應用于電力、電信、氣象、油田、建筑、防雷和工業電氣設備的接地電阻、土壤電阻率、接地電壓和交流電壓的測量。
        接地系統電阻測試儀由主機、監控管理軟件、測試線、輔助工作接地棒、通訊線等組成。主機進行超大LCD顯示，白屏背光，棒圖指示，一目了然。同時能存儲300組數據，通過分析監控技術軟件可以實現中國歷史信息查詢與在線提供實時環境監測主要功能，動態研究顯示，告警指示，具有重要歷史發展數據處理讀取、查閱、保存、報表、打印服務等功能。接地影響電阻測試儀別名，精密接地電阻測試儀、四線接地電阻測試儀、二三四線接地電阻測試儀、土壤電阻率測試儀等，接地電壓試驗需要輔助接地桿，這與商用交流電壓試驗不同。
        接地電阻測試儀是各位電力工作者在實際的工作中，經常需要用到的一款高壓電力試驗設備，因此大家需要在選擇的時候，認真的選擇適合自身的設備，在試驗的時候才能順利完成。
