大型地網接地電阻測試儀
時間：2023-02-24
中試控股技術研究院魯工為您講解：大型地網接地電阻測試儀
ZSDW-5A異頻大地網接地電阻測試儀
參考標準：DL/T 475-2017
ZSDW-5A異頻大地網接地電阻測試儀用來做什么試驗的：用于精確測量大型接地網接地阻抗、接地電阻、接地電抗、場區地表電位梯度、接觸電位差、接觸電壓、跨步電位差、跨步電壓、轉移電位、接地引下線導通電阻、土壤電阻率等接地特性參數的軟硬件系統。采用逐點變頻，抗干擾極強，能在強干擾環境下準確測得工頻50Hz下的數據。系統輸出功率大（2-20KW），電壓高(0-1000V)，輸出電流大（0-50A），不會引起測試時接地裝置的電位過高，同時它還具有極強的抗干擾能力，故可以在不停電的情況下進行測量
測量加油站接地電阻必要性
測量加油站的接地電阻是比較重要參考數據，因為加油站中所用的儲油罐或者是存氣罐都是放易燃易爆的化學物質的容器，也因為這樣的原因，大部分都安裝在地面以下，通過這樣的方法可以預防其它因素或者是溫度影響穩定性。
接地電阻測試儀
加油站接地系統設計要求
在做加油站儲油罐或者是氣罐的時候，也應該做好防雷接地的準備，靜電接地的接地點不可以少于兩處，還是要定期的對地點的導通性進行檢查，加油站存氣罐和儲油罐大部分都是單點接地，需要提前的測試接地電阻，測試儀器選擇普通型的接地電阻測試儀就可以了。
產品選型）
因為加油站儲油及存氣罐的接地電阻對人體的安全有著很重要的作用，所以在選擇的時候一定要選擇安全性高接地電阻產品，建議選擇單點接地的普通型接地電阻測試儀，它可以更好的了解土壤電阻率，地電壓，接地電阻值等參數，操作起來比較簡單。
接地電阻測試儀外觀設計及性能精簡而可靠，利用四端鈕，三端鈕測量方式進行操作，是目前測量接地電阻主流的試驗原理。
選擇儲油及存氣罐的接地電阻測試儀器可以選擇時基電力生產的試驗產品，產品的質量特別穩定，選擇功能也很好。
在對接地電阻選型的時候也可以根據自己的需求選擇適用的接地電阻測試儀，因為儲油罐、管線和油泵、防靜電裝置、加油機等等的接地電阻都并不是完全一樣的。
儲油及存氣罐的接地電阻
儲油罐或者存氣罐是用于存放易燃易爆化學物質的容器，大部分是安裝在地面以下，可以有效的預防溫度和其他外在因素影響其穩定性。
多功能接地電阻測試儀
儲油罐或者是氣罐必須做到防雷接地，靜電接地并且接地點不少于2處，并且定期檢查接地點的導通性，儲油罐和存氣罐大多時單點接地，測試其接地電阻建議選用普通型接地電阻測試儀即可。
儲油罐（存氣罐）接地電阻測試產品（推薦產品）
儲油罐（存氣罐）接地電阻測試建議選用單點接地的普通型接地電阻測試儀，它可用于測量單點接地回路的接地電阻值，地電壓、土壤電阻率等復合參數，運用DC/AC變換技術將三端鈕、四端鈕測量方式，具有操作簡單，結構緊湊，皮實耐用的優點。
儲油罐（存氣罐）接地電阻的標準
接地電阻的標準分為儲油氣罐的接地電阻，管線及油泵的接地電阻和防靜電裝置的接地電阻，它們之間的接地電阻是不統一的。
標準接地電阻值
結合JJF047-2003地方計量技術規范，分別對接地電阻的要求如下所述：
儲油罐的接地電阻小于4歐姆；
管線及油泵的接地電阻小于30歐姆；
防靜電裝置的接地電阻小于100歐姆；
加油機接地電阻小于4歐姆。
避雷針的接地電阻
避雷針又叫“引雷針”，它主要作用是防止雷擊高壓對設備護著人體觸電危害的一種有效措施，無論是普通住宅還是特殊場所都要求裝有避雷裝置，避雷裝置的種類包括避雷針、避雷線、避雷網、避雷帶、避雷器等，避雷針只是其中一種，通常安裝在15~30米的高位處或者重要的電子電器周圍。
ZSDW-5A異頻大地網接地電阻測試儀
參考標準：DL/T 475-2017
ZSDW-5A異頻大地網接地電阻測試儀用來做什么試驗的：用于精確測量大型接地網接地阻抗、接地電阻、接地電抗、場區地表電位梯度、接觸電位差、接觸電壓、跨步電位差、跨步電壓、轉移電位、接地引下線導通電阻、土壤電阻率等接地特性參數的軟硬件系統。采用逐點變頻，抗干擾極強，能在強干擾環境下準確測得工頻50Hz下的數據。系統輸出功率大（2-20KW），電壓高(0-1000V)，輸出電流大（0-50A），不會引起測試時接地裝置的電位過高，同時它還具有極強的抗干擾能力，故可以在不停電的情況下進行測量
中試控股始于1986年 ? 30多年專業制造 ? 國家電網.南方電網.內蒙電網.入圍合格供應商

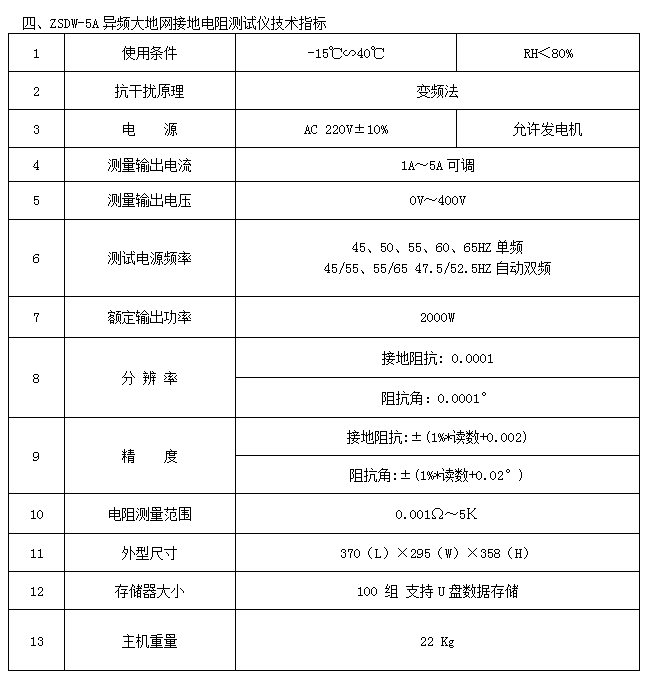

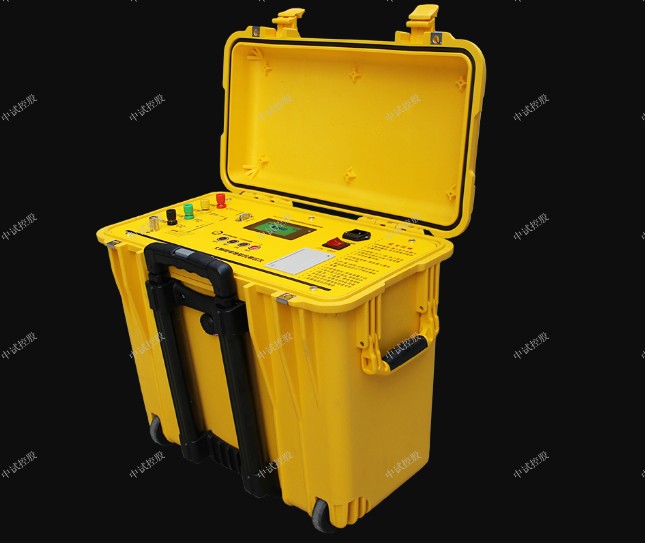

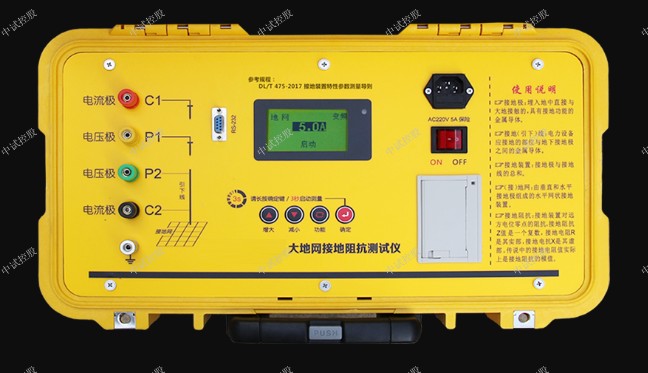

ZSDW-5A異頻大地網接地電阻測試儀
自動抗干擾大地網接地電阻測量儀可測變電站地網（4Ω）、水火電廠、微波站（10Ω）、避雷針（10Ω）多用機型，采用了新型變頻交流電源，并采用了微機處理控制和信號處理等措施，很好的解決了測試過程中的抗干擾問題，簡化了試驗操作過程，提高了測試結果的精度和準確性，大大降低了試驗人員的勞動強度和試驗成本。
本儀器適用于測試各類接地裝置的工頻接地阻抗、接觸電壓、跨步電壓、等工頻特性參數以及土壤電阻率。本儀器采用異頻抗干擾技術，能在強干擾環境下準確測得工頻50Hz下的數據。測試電流大5A，不會引起測試時接地裝置的電位過高，同時它還具有極強的抗干擾能力，故可以在不停電的情況下進行測量。
配合選頻電壓表，測量接觸電壓、跨步電壓、電壓梯度等特性參數。
產品別稱
自動抗干擾地網接地電阻測量儀，智能抗干擾地網接地電阻測量儀，變頻地網接地電阻測量儀
產品特征
1、測量的工頻等效性好。測試電流波形為正弦波，45/50/55/60/65Hz單頻 45/55Hz、55/65Hz、47.5/52.5Hz自動雙變頻。
2、抗干擾能力強。本儀器采用異頻法測量，配合現代軟硬件濾波技術，使得儀器具有很高的抗干擾性能，測試數據穩定可靠。
3、精度高。基本誤差僅0.005Ω，可用來測量接地阻抗很小的大型地網。
4、功能強大。可測量電流樁，電壓樁，接地電阻，跨步電壓，接觸電壓。
5、操作簡單。全中文菜單式操作，直接顯示出測量結果。
6、布線勞動量小，無需大電流線。
產品概述：
變頻大電流多功能接地阻抗測量系統由：變頻接地阻抗測量儀，隔離變壓器，和導通測量儀及其他附件組成。主要功能：精確測量接地阻抗、接地電阻，接地電抗，導通電阻和土壤電阻率。 該系統采用當前最先進的數字濾波選頻測量技術，具有超強的抗干擾能力，徹底消除了由工頻感應、零序電流、諧波和雜散信號的干擾給測量帶來的誤差；輸出純正弦波大功率信號做為測試電源，輸出功率達10KW，雙點或多頻點采集數據，特別適用于地網接地阻抗的測量。該系統測量數據精確穩定，抗干擾能力強，數據可重復性好,處于國內領先水平。
技術特點：
☆采用電子對抗數字濾波技術，抗干擾能力極強。(關鍵性能)
選頻特性尖銳，通頻帶±0.5Hz。實測 200V的干擾在±1Hz下測量引起的誤差低于 0.1mV,干擾抑制能力達到百萬分之一以上,遠勝于部分進口儀器百分之幾的抗干擾能力,保證了測量精度，測量數據可重復。
☆可多點精確選頻測試
由于采用了具有超強抗干擾能力的數字濾波技術，設備可采用與工頻很接近的多點頻率進行測量，如（47,49,51,53Hz等）。如采用與工頻偏差較遠的雙點變頻（如 40，60Hz，30Hz，120Hz等）,其測試結果與工頻測試結果的等效性有待研究。
☆系統輸出功率 10KW，電壓 0-1000V，電流 0-20A，對于測量各種大小地網可保證現場能產生足夠的測試電流。
我們知道，回路電流等于電壓除以電阻。為了保證產生足夠的電流，設備必須能提供足夠高的電壓和功率。如設備額定輸出為5A，100V，總功率 500W，在大多現場測量時是遠遠達不到5A電流值的，有時甚至只能產生數百毫安電流。對于大型地網強干擾的環境下，這樣小的測試電流根本無法保證測量的準確性。本設備輸出電壓高（1000V），功率大（10KW），可保證現場產生足夠的電流，保證測量結果的準確性和可重復性。
☆功能多，可測量接地阻抗，接地電阻，電抗，土壤電阻率。
☆系統自動轉換量程。采用高級增益編程放大技術，保證了在高低量程范圍的測量精度，無需手動換擋，簡單方便。
☆各量程可分別進行校準，保證了精度。
☆高穩定度的變頻源，純正弦波輸出，保證了測試結果的等效性，并有過壓、過流和過熱等保護功能。 ☆大屏幕顯示測試數據，傻瓜式操作。
☆可保存 2000組以上數據，與計算機聯機上傳數據，方便分析處理
系統參數：
電源電壓：AC220V或 380V，50Hz
輸出功率：標配 10KW（5KW～20KW可選）
輸出電壓：標配 0～400～800V（0～1000V可選）
測試輸出電流：標配 0～25A（0～60A可選）
頻率調節范圍：45～65Hz多頻點可選
抗干擾能力：通頻帶±0.3Hz，衰減>80dB/Hz；
測量范圍：0.001～1000Ω
分辯率：1mΩ
測量精度：1.0級
使用環境溫度：-20℃～+50℃
變頻抗干擾接地阻抗測量儀
變頻大電流多功能接地阻抗測量系統由：變頻接地阻抗測量儀，隔離變壓器，和導通測量儀及其他附件組成。主要功能：精確測量接地阻抗、接地電阻，接地電抗，導通電阻和土壤電阻率。 該系統采用當前最先進的數字濾波選頻測量技術，具有超強的抗干擾能力，徹底消除了由工頻感應、零序電流、諧波和雜散信號的干擾給測量帶來的誤差；輸出純正弦波大功率信號做為測試電源，輸出功率達10KW，雙點或多頻點采集數據，特別適用于地網接地阻抗的測量。該系統測量數據精確穩定，抗干擾能力強，數據可重復性好,處于國內領先水平。
技術特點：
☆采用電子對抗數字濾波技術，抗干擾能力極強。(關鍵性能)
選頻特性尖銳，通頻帶±0.5Hz。實測 200V的干擾在±1Hz下測量引起的誤差低于 0.1mV,干擾抑制能力達到百萬分之一以上,遠勝于部分進口儀器百分之幾的抗干擾能力,保證了測量精度，測量數據可重復。
☆可多點精確選頻測試
由于采用了具有超強抗干擾能力的數字濾波技術，設備可采用與工頻很接近的多點頻率進行測量，如（47,49,51,53Hz等）。如采用與工頻偏差較遠的雙點變頻（如 40，60Hz，30Hz，120Hz等）,其測試結果與工頻測試結果的等效性有待研究。
☆系統輸出功率 10KW，電壓 0-1000V，電流 0-20A，對于測量各種大小地網可保證現場能產生足夠的測試電流。
我們知道，回路電流等于電壓除以電阻。為了保證產生足夠的電流，設備必須能提供足夠高的電壓和功率。如設備額定輸出為5A，100V，總功率 500W，在大多現場測量時是遠遠達不到5A電流值的，有時甚至只能產生數百毫安電流。對于大型地網強干擾的環境下，這樣小的測試電流根本無法保證測量的準確性。本設備輸出電壓高（1000V），功率大（10KW），可保證現場產生足夠的電流，保證測量結果的準確性和可重復性。
☆功能多，可測量接地阻抗，接地電阻，電抗，土壤電阻率。
☆系統自動轉換量程。采用高級增益編程放大技術，保證了在高低量程范圍的測量精度，無需手動換擋，簡單方便。
☆各量程可分別進行校準，保證了精度。
☆高穩定度的變頻源，純正弦波輸出，保證了測試結果的等效性，并有過壓、過流和過熱等保護功能。 ☆大屏幕顯示測試數據，傻瓜式操作。
☆可保存 2000組以上數據，與計算機聯機上傳數據，方便分析處理
系統參數：
電源電壓：AC220V或 380V，50Hz
輸出功率：標配 10KW（5KW～20KW可選）
輸出電壓：標配 0～400～800V（0～1000V可選）
測試輸出電流：標配 0～25A（0～60A可選）
頻率調節范圍：45～65Hz多頻點可選
抗干擾能力：通頻帶±0.3Hz，衰減>80dB/Hz；
測量范圍：0.001～1000Ω
分辯率：1mΩ
測量精度：1.0級
使用環境溫度：-20℃～+50℃
變頻抗干擾接地阻抗測量儀
ZSDW-5A異頻大地網接地電阻測試儀適用于測試各類接地裝置的工頻接地阻抗、接觸電壓、跨步電壓、等工頻特性參數以及土壤電阻率。本儀器采用異頻抗干擾技術，能在強干擾環境下準確測得工頻50Hz下的數據。測試電流大5A，不會引起測試時接地裝置的電位過高，同時它還具有極強的抗干擾能力，故可以在不停電的情況下進行測量。
ZSDW-5A異頻大地網接地電阻測試儀
加油站接地電阻測試測量加油站接地電阻必要性
測量加油站的接地電阻是比較重要參考數據，因為加油站中所用的儲油罐或者是存氣罐都是放易燃易爆的化學物質的容器，也因為這樣的原因，大部分都安裝在地面以下，通過這樣的方法可以預防其它因素或者是溫度影響穩定性。
接地電阻測試儀
加油站接地系統設計要求
在做加油站儲油罐或者是氣罐的時候，也應該做好防雷接地的準備，靜電接地的接地點不可以少于兩處，還是要定期的對地點的導通性進行檢查，加油站存氣罐和儲油罐大部分都是單點接地，需要提前的測試接地電阻，測試儀器選擇普通型的接地電阻測試儀就可以了。
產品選型）
因為加油站儲油及存氣罐的接地電阻對人體的安全有著很重要的作用，所以在選擇的時候一定要選擇安全性高接地電阻產品，建議選擇單點接地的普通型接地電阻測試儀，它可以更好的了解土壤電阻率，地電壓，接地電阻值等參數，操作起來比較簡單。
接地電阻測試儀外觀設計及性能精簡而可靠，利用四端鈕，三端鈕測量方式進行操作，是目前測量接地電阻主流的試驗原理。
選擇儲油及存氣罐的接地電阻測試儀器可以選擇時基電力生產的試驗產品，產品的質量特別穩定，選擇功能也很好。
在對接地電阻選型的時候也可以根據自己的需求選擇適用的接地電阻測試儀，因為儲油罐、管線和油泵、防靜電裝置、加油機等等的接地電阻都并不是完全一樣的。
儲油及存氣罐的接地電阻
儲油罐或者存氣罐是用于存放易燃易爆化學物質的容器，大部分是安裝在地面以下，可以有效的預防溫度和其他外在因素影響其穩定性。
多功能接地電阻測試儀
儲油罐或者是氣罐必須做到防雷接地，靜電接地并且接地點不少于2處，并且定期檢查接地點的導通性，儲油罐和存氣罐大多時單點接地，測試其接地電阻建議選用普通型接地電阻測試儀即可。
儲油罐（存氣罐）接地電阻測試產品（推薦產品）
儲油罐（存氣罐）接地電阻測試建議選用單點接地的普通型接地電阻測試儀，它可用于測量單點接地回路的接地電阻值，地電壓、土壤電阻率等復合參數，運用DC/AC變換技術將三端鈕、四端鈕測量方式，具有操作簡單，結構緊湊，皮實耐用的優點。
儲油罐（存氣罐）接地電阻的標準
接地電阻的標準分為儲油氣罐的接地電阻，管線及油泵的接地電阻和防靜電裝置的接地電阻，它們之間的接地電阻是不統一的。
標準接地電阻值
結合JJF047-2003地方計量技術規范，分別對接地電阻的要求如下所述：
儲油罐的接地電阻小于4歐姆；
管線及油泵的接地電阻小于30歐姆；
防靜電裝置的接地電阻小于100歐姆；
加油機接地電阻小于4歐姆。
避雷針的接地電阻
避雷針又叫“引雷針”，它主要作用是防止雷擊高壓對設備護著人體觸電危害的一種有效措施，無論是普通住宅還是特殊場所都要求裝有避雷裝置，避雷裝置的種類包括避雷針、避雷線、避雷網、避雷帶、避雷器等，避雷針只是其中一種，通常安裝在15~30米的高位處或者重要的電子電器周圍。
