大型地網接地電阻儀

時間：2023-02-24

中試控股技術研究院魯工為您講解：大型地網接地電阻儀
ZSDW-5A異頻大地網接地電阻測試儀
參考標準：DL/T 475-2017
ZSDW-5A異頻大地網接地電阻測試儀用來做什么試驗的：用于精確測量大型接地網接地阻抗、接地電阻、接地電抗、場區地表電位梯度、接觸電位差、接觸電壓、跨步電位差、跨步電壓、轉移電位、接地引下線導通電阻、土壤電阻率等接地特性參數的軟硬件系統。采用逐點變頻，抗干擾極強，能在強干擾環境下準確測得工頻50Hz下的數據。系統輸出功率大（2-20KW），電壓高(0-1000V)，輸出電流大（0-50A），不會引起測試時接地裝置的電位過高，同時它還具有極強的抗干擾能力，故可以在不停電的情況下進行測量

中試控股始于1986年 ? 30多年專業制造 ? 國家電網.南方電網.內蒙電網.入圍合格供應商

ZSDW-5A異頻大地網接地電阻測試儀

自動抗干擾大地網接地電阻測量儀可測變電站地網（4Ω）、水火電廠、微波站（10Ω）、避雷針（10Ω）多用機型，采用了新型變頻交流電源，并采用了微機處理控制和信號處理等措施，很好的解決了測試過程中的抗干擾問題，簡化了試驗操作過程，提高了測試結果的精度和準確性，大大降低了試驗人員的勞動強度和試驗成本。
本儀器適用于測試各類接地裝置的工頻接地阻抗、接觸電壓、跨步電壓、等工頻特性參數以及土壤電阻率。本儀器采用異頻抗干擾技術，能在強干擾環境下準確測得工頻50Hz下的數據。測試電流大5A，不會引起測試時接地裝置的電位過高，同時它還具有極強的抗干擾能力，故可以在不停電的情況下進行測量。
配合選頻電壓表，測量接觸電壓、跨步電壓、電壓梯度等特性參數。
產品別稱
自動抗干擾地網接地電阻測量儀，智能抗干擾地網接地電阻測量儀，變頻地網接地電阻測量儀
產品特征
1、測量的工頻等效性好。測試電流波形為正弦波，45/50/55/60/65Hz單頻 45/55Hz、55/65Hz、47.5/52.5Hz自動雙變頻。

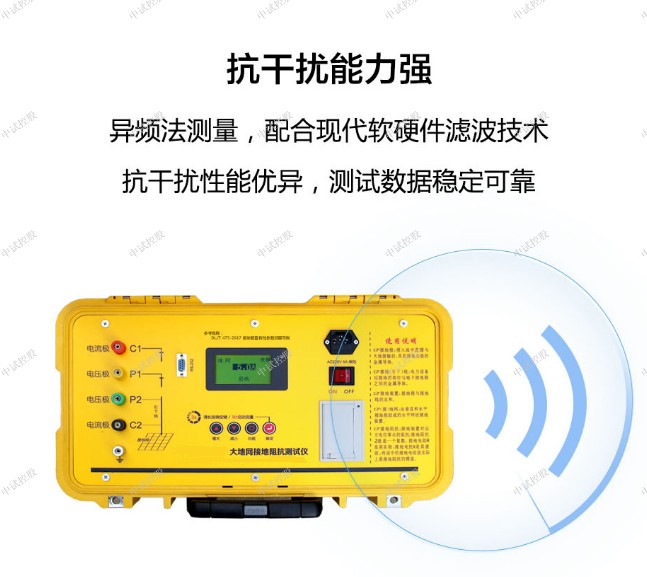

2、抗干擾能力強。本儀器采用異頻法測量，配合現代軟硬件濾波技術，使得儀器具有很高的抗干擾性能，測試數據穩定可靠。

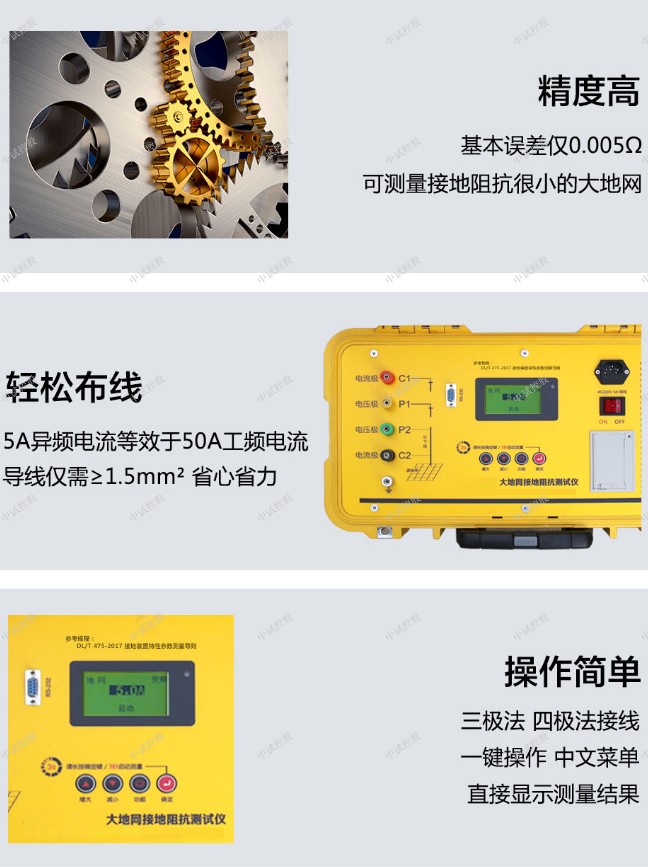

3、精度高。基本誤差僅0.005Ω，可用來測量接地阻抗很小的大型地網。
4、功能強大。可測量電流樁，電壓樁，接地電阻，跨步電壓，接觸電壓。
5、操作簡單。全中文菜單式操作，直接顯示出測量結果。
6、布線勞動量小，無需大電流線。

產品概述：
變頻大電流多功能接地阻抗測量系統由：變頻接地阻抗測量儀，隔離變壓器，和導通測量儀及其他附件組成。主要功能：精確測量接地阻抗、接地電阻，接地電抗，導通電阻和土壤電阻率。該系統采用當前最先進的數字濾波選頻測量技術，具有超強的抗干擾能力，徹底消除了由工頻感應、零序電流、諧波和雜散信號的干擾給測量帶來的誤差；輸出純正弦波大功率信號做為測試電源，輸出功率達10KW，雙點或多頻點采集數據，特別適用于地網接地阻抗的測量。該系統測量數據精確穩定，抗干擾能力強，數據可重復性好,處于國內領先水平。
技術特點：
☆采用電子對抗數字濾波技術，抗干擾能力極強。(關鍵性能)
選頻特性尖銳，通頻帶±0.5Hz。實測 200V的干擾在±1Hz下測量引起的誤差低于 0.1mV,干擾抑制能力達到百萬分之一以上,遠勝于部分進口儀器百分之幾的抗干擾能力,保證了測量精度，測量數據可重復。
☆可多點精確選頻測試
由于采用了具有超強抗干擾能力的數字濾波技術，設備可采用與工頻很接近的多點頻率進行測量，如（47,49,51,53Hz等）。如采用與工頻偏差較遠的雙點變頻（如 40，60Hz，30Hz，120Hz等）,其測試結果與工頻測試結果的等效性有待研究。
☆系統輸出功率 10KW，電壓 0-1000V，電流 0-20A，對于測量各種大小地網可保證現場能產生足夠的測試電流。
我們知道，回路電流等于電壓除以電阻。為了保證產生足夠的電流，設備必須能提供足夠高的電壓和功率。如設備額定輸出為5A，100V，總功率 500W，在大多現場測量時是遠遠達不到5A電流值的，有時甚至只能產生數百毫安電流。對于大型地網強干擾的環境下，這樣小的測試電流根本無法保證測量的準確性。本設備輸出電壓高（1000V），功率大（10KW），可保證現場產生足夠的電流，保證測量結果的準確性和可重復性。
☆功能多，可測量接地阻抗，接地電阻，電抗，土壤電阻率。
☆系統自動轉換量程。采用高級增益編程放大技術，保證了在高低量程范圍的測量精度，無需手動換擋，簡單方便。
☆各量程可分別進行校準，保證了精度。
☆高穩定度的變頻源，純正弦波輸出，保證了測試結果的等效性，并有過壓、過流和過熱等保護功能。　☆大屏幕顯示測試數據，傻瓜式操作。
☆可保存 2000組以上數據，與計算機聯機上傳數據，方便分析處理
系統參數：
電源電壓：AC220V或 380V，50Hz
輸出功率：標配 10KW（5KW～20KW可選）
輸出電壓：標配 0～400～800V（0～1000V可選）
測試輸出電流：標配 0～25A（0～60A可選）
頻率調節范圍：45～65Hz多頻點可選
抗干擾能力：通頻帶±0.3Hz，衰減>80dB/Hz；
測量范圍：0.001～1000Ω
分辯率：1mΩ
測量精度：1.0級
使用環境溫度：-20℃～+50℃
變頻抗干擾接地阻抗測量儀

ZSDW-5A異頻大地網接地電阻測試儀適用于測試各類接地裝置的工頻接地阻抗、接觸電壓、跨步電壓、等工頻特性參數以及土壤電阻率。本儀器采用異頻抗干擾技術，能在強干擾環境下準確測得工頻50Hz下的數據。測試電流大5A，不會引起測試時接地裝置的電位過高，同時它還具有極強的抗干擾能力，故可以在不停電的情況下進行測量。

ZSDW-5A異頻大地網接地電阻測試儀

地網接地電阻測試儀，可測變電站地網（4Ω）、水火電廠、微波站（10Ω）、避雷針（10Ω）多用機型，采用了新型變頻交流電源，并采用了微機處理控制和信號處理等措施，很好的解決了測試過程中的抗干擾問題，簡化了試驗操作過程，提高了測試結果的精度和準確性，大大降低了試驗人員的勞動強度和試驗成本。
中試控股研制的5A大型地網接地電阻測試儀的技術指標如下：
1、儀器測量范圍：0～150Ω
2、測量精度： 2%
3、測量輸出電流：AC≤3A
4、測量輸出電壓：最高400V
5、供電電源： AC220V/50Hz
6、儀器重量： 15kg

中試控股詳細介紹大型地網接地電阻測試儀儀器概述
目前在電力系統中，大型地網的接地電阻測試儀的測試目前主要采用工頻大電流三極法測量。為了防止電網運行時產生的工頻干擾，提高測量結果的準確性，絕緣預防性試驗規程規定：工頻大電流法的試驗電流不得小于30安培。由此，就出現了試驗設備笨重，試驗過程復雜，試驗人員工作強度大，試驗時間長等諸多問題。
大型地網接地電阻測試儀可測變電站地網（4Ω）、水火電廠、微波站（10Ω）、避雷針（10Ω）多用機型，采用了新型變頻交流電源，并采用了微機處理控制和信號處理等措施，很好的解決了測試過程中的抗干擾問題，簡化了試驗操作過程，提高了測試結果的精度和準確性，大大降低了試驗人員的勞動強度和試驗成本。
大地網接地電阻測試儀適用于測試各類接地裝置的工頻接地阻抗、接觸電壓、跨步電壓、等工頻特性參數以及土壤電阻率。本儀器采用異頻抗干擾技術，能在強干擾環境下準確測得工頻50Hz下的數據。測試電流最大5A，不會引起測試時接地裝置的電位過高，同時它還具有極強的抗干擾能力，故可以在不停電的情況下進行測量。

中試控股詳細介紹大地網接地電阻測試儀產品特性及技術參數
大地網接地電阻測試儀產品特征
1、大地網接地電阻測試儀測量的工頻等效性好。測試電流波形為正弦波，頻率僅與工頻相差為5Hz，使用45Hz 和55Hz 兩種頻率進行測量。
2、大型地網接地電阻測試儀抗干擾能力強。本儀器采用異頻法測量，配合現代軟硬件濾波技術，使得儀器具有很高的抗干擾性能，測試數據穩定可靠。
3、精度高。基本誤差僅0.005Ω，可用來測量接地阻抗很小的大型地網。
4、功能強大。可測量電流樁，電壓樁，接地電阻，跨步電壓，接觸電壓。
5、大地網接地電阻測試儀操作簡單。全中文菜單式操作，直接顯示出測量結果。
6、布線勞動量小，無需大電流線。
下面中試控股詳細介紹桿塔和接地網腐蝕防治技術的突破
桿塔和接地網腐蝕技術參照現行電力行業標準《交流電氣裝置的接地》DL/T 621制定的。分別針對不同土質情況和土壤電阻率，規定了高壓輸電線路桿塔接地裝置的幾種形式，接地極埋設深度以及對桿塔接地裝置接地電阻值的要求。對于土壤電阻率ρ超過2000Ω·m的高土壤電阻率地區，當經過技術經濟比較，接地電阻很難降到30Ω時，規定可采用6～8根總長度不超過500m的放射形接地極或連續伸長接地極。
全面開展電網構件和設備材料環境腐蝕研究，充分掌握電網構件材料的環境腐蝕規律和地域分布特征，開發電網材料環境腐蝕檢測和評價技術，開發并應用新型耐環境腐蝕材料和防護技術，大幅度提高電網材料耐腐蝕性能，是電網安全可靠運行的必要保障，也是建設"堅強智能電網"的重要組成部分。
接地裝置采用放射形接地極時，放射形接地極長度太長，將影響降阻(尤其是沖擊接地電阻)和散流效果，本條規定了幾種土壤電阻率下，每根放射形接地極的最大長度。采用了考慮土壤火花放電的時域傳輸線優化模型計算接地裝置計算分段導體的電氣參數,并建立PSCAD仿真土壤火花效應的等效計算模型。通過對10k V配電線路的水平—垂直型和方格放射型兩種常見的接地裝置在經過雷電流時,沖擊電阻隨土壤電阻率,雷電流幅值以及接地裝置埋深大小變化的關系,提出在10k V配電線路中根據地質條件、雷電參數和技術經濟要求選擇合適的接地裝置。
在高土壤電阻率地區桿塔接地裝置降阻的若干方法。在居民區和水田中的接地裝置易受外力破壞，敷設成閉合環形一方面是形成連通的接地網，同時也起到了提高可靠性的作用。室外山區等特殊地形情況下，特別是放射形接地極很難按照設計的直線進行敷設，因此，應該畫上簡圖記錄實際走向，方便運行維護。本條是對在山坡等傾斜地形敷設水平接地體的專門要求，主要目的是考慮線路長期的運行維護工作，防止接地體的外露腐蝕生銹和外力破壞。接地線與桿塔的連接，既要考慮施工又要考慮運行維護，所以應同時考慮接觸良好可靠和便于測量接地電阻。因為在室外，尤其是耕地、水田、山區等易受外力破壞的地方，經常發生接地引下線被破壞等情況，所以要求架空線路桿塔的每一腿都與接地體引下線連接，通過多點接地以保證可靠性。本條款是對混凝土電桿的接地引下方式的要求，直接從架空避雷線引下是為了保證電氣通路更加順暢。使用接地電阻測試儀在高土壤電阻率地區采用放射形接地裝置時，當在桿塔基礎的放射形接地極每根長度的1.5倍范圍內有土壤電阻率較低的地帶時，可部分采用外引接地或其他措施。
