中試控股技術研究院魯工為您講解： 水火電廠大地網接地電阻測試裝置

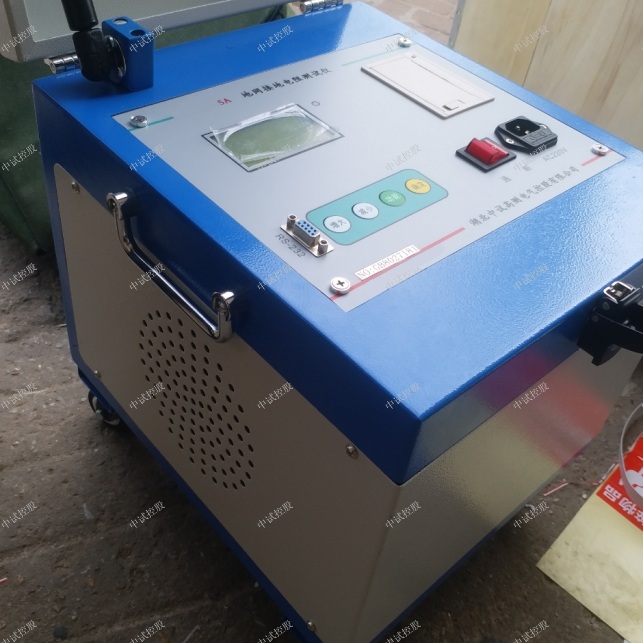

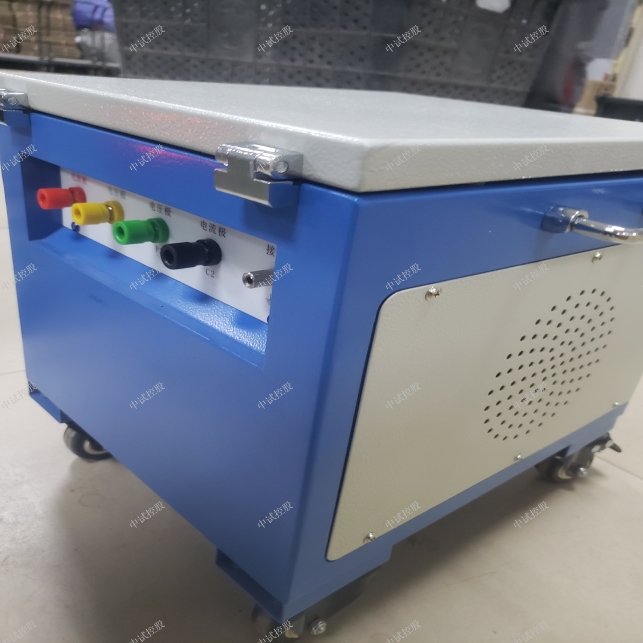

 ZSDW-5A大地網接地電阻測試儀

中試控股始于1986年 ? 30多年專業制造 ? 國家電網.南方電網.內蒙電網.入圍合格供應商

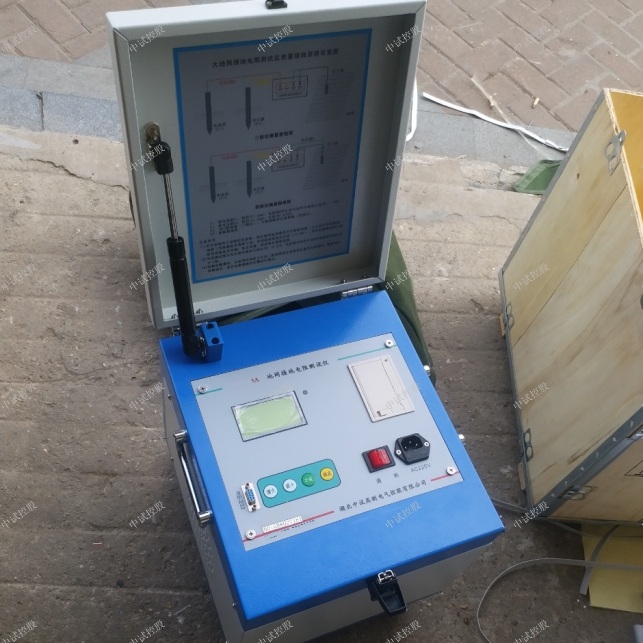

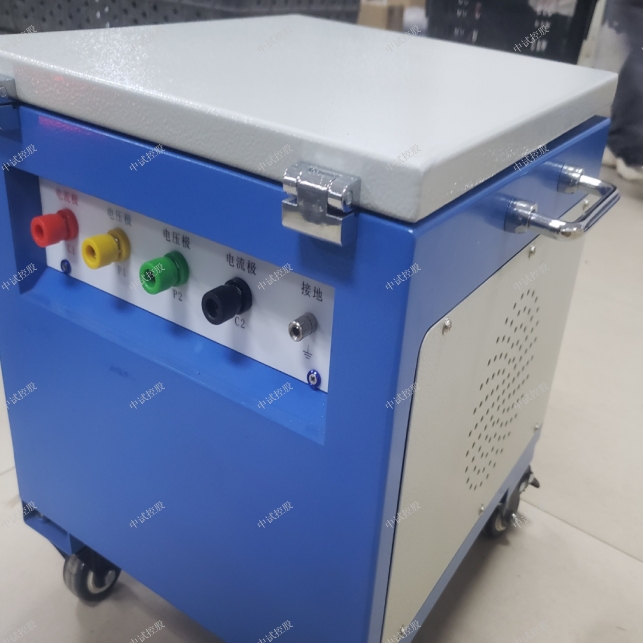

ZSDW-5A大地網接地電阻測試儀

一、大地網接地電阻測試儀廠家儀器概述
目前在電力系統中，大型地網的接地電阻的測試目前主要采用工頻大電流三極法測量。為了防止電網運行時產生的工頻干擾，提高測量結果的準確性，絕緣預防性試驗規程規定：工頻大電流法的試驗電流不得小于30A。由此，就出現了試驗設備笨重，試驗過程復雜，試驗人員工作強度大，試驗時間長等諸多問題。
大地網接地電阻測試儀，采用了新型變頻交流電源，并采用了微機處理控制和信號處理等措施，很好的解決了測試過程中的抗干擾問題，簡化了試驗操作過程，提高了測試結果的精度和準確性，大大降低了試驗人員的勞動強度和試驗成本。
本儀器是測量地網接地電阻和接地點之間的接地導通的專用儀器。儀器采用變頻抗干擾技術，不需大電流測量，能在變電站強干擾環境下測得50Hz的準確數據，測量結果由大屏幕液晶顯示，自帶微型打印機可打印輸出。儀器能同時測量接地阻抗和接地電阻，更能真實反映地網的實際特性。

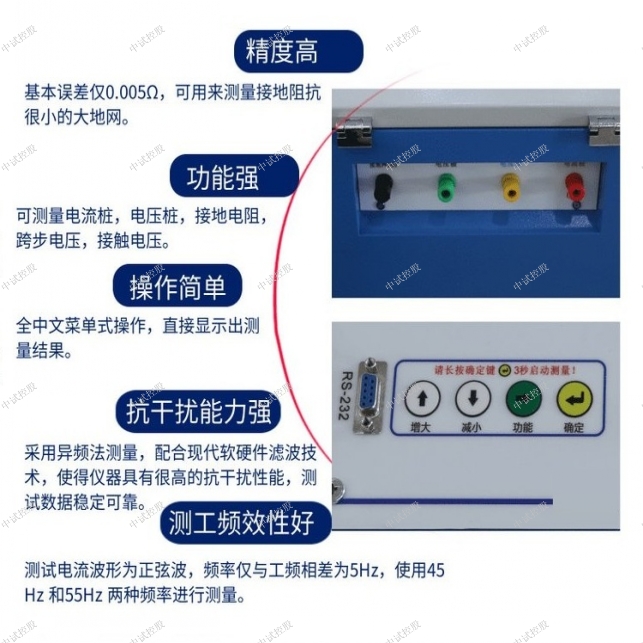

二、大地網接地電阻測試儀廠家性能特點
1、測量的工頻等效性好。測試電流波形為正弦波，頻率僅與工頻相差zui小 0.25Hz，zui大為5Hz。可用于50hz或60hz兩種頻率進行測量。
2、抗干擾能力強。本儀器采用異頻法測量，配合現代軟硬件濾波技術，使得 儀器具有很高的抗干擾性能，測試數據穩定可靠。
3、測量精度高。基本誤差僅0.005Ω，可用來測量接地阻抗很小的大地網。
4、功能強大。可測量電流樁，電壓樁，地網阻抗、接地電阻，接地導通、土 壤電阻率等。

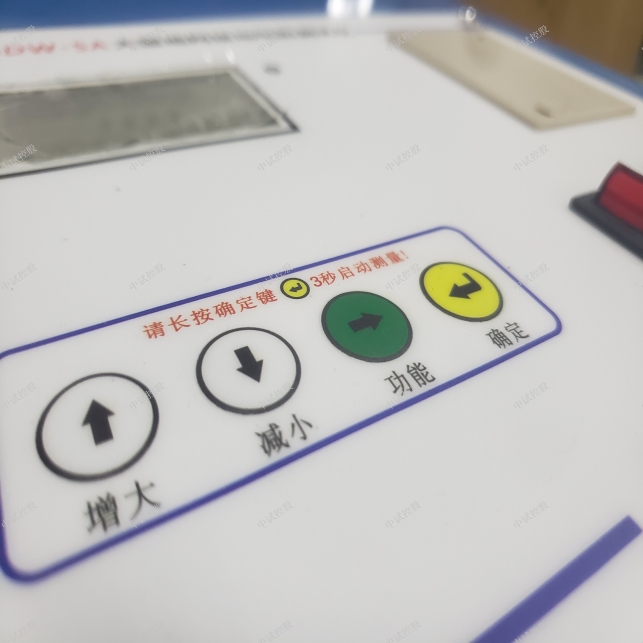

5、操作簡單。全中文菜單式操作，直接顯示出測量結果。
6、布線勞動量小，無需大電流線。
7、安全可靠。儀器具有接地保護，限流和限壓保護，聲光報警等功能，以確保試驗人員和設備的安全。
三、大地網接地電阻測試儀廠家技術指標
1、測量范圍：0～5000Ω（含電流樁阻抗）
2、分 辨 率：0.001mΩ
3、測量誤差：±（讀數×2％+0.005Ω）
4.抗工頻50Hz 電壓干擾能力：10V
5、測試電流波形：正弦波
6、測試電流頻率：單頻：40-70Hz 分辨率0.01Hz 隨意設置
                 雙頻：50±0.25Hz 到 50±5.0Hz 步進0.25Hz
                       60±0.25Hz 到 60±5.0Hz 步進0.25Hz
7、zui大輸出電流：5A
8、zui大輸出電壓：400V
9、測量線要求： 電流線銅芯截面積≥1.5mm2
電壓線銅芯截面積≥1.0mm2
10、供電電源：AC220V±10％，50Hz
11、外形尺寸：440×350×210
12、儀器重量：18kg
四、大地網接地電阻測試儀廠家儀器原理
大地網接地電阻測試儀廠家儀器原理

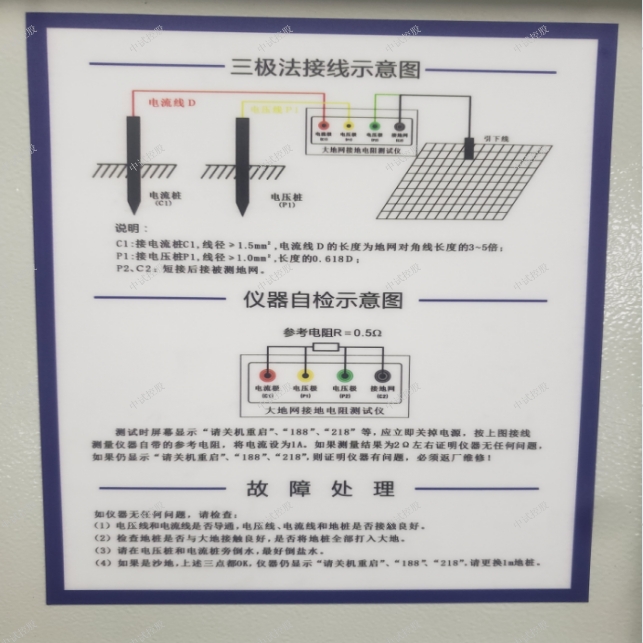

圖1測量原理示意圖
1、R0 回路電阻大約5～200Ω
2、Rx 測試電阻大約0～200Ω
3、Rf 標準電阻
4、測量電流線D：長度為地網對角線長度的3～5倍；線徑：≥1.5mm2
5、測量電壓線1：長度為0.618D；線徑： ≥1.0mm2
6、測量電壓線2： 接被測地網
7、測量接地線：  接被測地網。

ZSDW-5A大地網接地電阻測試儀適用于測試各類接地裝置的工頻接地阻抗、接觸電壓、跨步電壓、等工頻特性參數以及土壤電阻率。本儀器采用異頻抗干擾技術，能在強干擾環境下準確測得工頻50Hz下的數據。測試電流大5A，不會引起測試時接地裝置的電位過高，同時它還具有極強的抗干擾能力，故可以在不停電的情況下進行測量。

異頻地網接地阻抗測試儀接地網異頻測量技術
異頻測量法的主要優點在于其試驗電流的頻率避開了50Hz的工頻而采用45Hz與55Hz兩種不同的頻率，因此就比較容易實現僅僅提取指定頻率的信號進行分析，從根本上消除干擾的影響。
雖然異頻接地電阻測試儀采用了先進的技術路線，但必須有配套的硬件技術和軟件分析技術為支撐，才可能達到預期的技術效果。否則，從復雜的干擾環境中提取幅值不大的異頻電流和電壓信號的難度是很大的。
異頻地網接地阻抗測試儀的主要技術特點體現在：
1)變頻電源模塊，輸出電源連續可調頻率十分穩定（頻率為45Hz和55Hz）；
2)強勁的硬件支持，采用專業級的高速數字信號處理芯片，運算速度快、精度高；
3)采用先進的數字濾波軟件技術，測量數據精度有保證。
正是由于以上技術優勢，才使MOEN-1016F型異頻接地阻抗測試儀在應用中表現出其優良的性能，它能徹底剔除各種外界干擾信號（包括工頻、諧波、高頻、以及直流分量等成分），從而大大提高了接地網測試的精度。
現場應用和試驗室考核結果表明，即使在強干擾電壓和干擾電流情況下，其測量結果仍具有很好的復現性，測試誤差遠遠小于DL/T845.2 中對準確度為1級的測試儀的誤差限值。
 異頻地網接地阻抗測試儀的測量內容包括地網的接地阻抗Z、純電阻分量R和純感抗分量X，以供測試人員進行技術分析，研究不同的布線方式下測量結果的差異。
異頻接地阻抗測試儀的試驗電流頻率與工頻相當接近，其測試結果可視為地網工頻特性參數。

異頻地網接地阻抗測試儀工頻電流法測量誤差的主要原因
工頻電流法是傳統方法，在的接地網測量項目，由于外界工頻電磁干擾并不是特別強，再加上新建工程條件下我國電力系統中沿用了數十年，而且至今仍在使用，特別是對于新建變電站或發電廠的布線工作比較容易實施（例如采用反向布線和夾角布線）。但對于運行中的變電站和發電廠，采用工頻電流法測量接地網過程中的誤差問題就顯得格外突出，主要原因是：外界工頻電磁場以及地中零序性質的電流等所產生效果與工頻試驗電流所產生效果相比，已經達到無法忽視（但又無法剔除）的程度。例如，實際現場中，即使在施加試驗電流為零的情況下，較長的電壓線上外界干擾電壓（工頻為主要成分）已經達到數伏，假若地網接地電阻為0.2歐姆的話，20A信號試驗電流所產生的信號電壓降也僅4V。
倒相法、三相電流測試法等抗干擾措施在理論上可以消除外界工頻干擾的影響，但長期實踐經驗表明，其效果并不理想，測量數據的復現性差，難以得到滿意的測量結果。究其原因，此類抗干擾措施的假設前提條件是：外界干擾是純正的工頻信號，且在測試期間保持穩定不變。顯然，實際系統情況并非如此。因此，測量誤差主因往往難以判定。
總之，由于工頻電流法的試驗電流的頻率與外界工頻干擾的頻率相同，同頻率的外界工頻干擾信號難以被剔除，再加上干擾信號中的諧波、高頻和直流等成分的影響，必然導致測量結果出現誤差。

擴建站新敷設的接地網與主網連通后，是否需要重新測量整個接地網的接地電阻？如何測量？
接地電阻測試方法
一、接地電阻測試要求：
a. 交流工作接地，接地電阻不應大于4Ω；
b. 安全工作接地，接地電阻不應大于4Ω；
c. 直流工作接地，接地電阻應按計算機系統具體要求確定；
d. 防雷保護地的接地電阻不應大于10Ω；
e. 對于屏蔽系統如果采用聯合接地時，接地電阻不應大于1Ω
二、接地電阻測試儀
接地電阻測試儀適用于測量各種電力系統，電氣設備，避雷針等接地裝置的電阻值。亦可測量低電阻導體的電阻值和土壤電阻率。
三、接地電阻測試儀簡介
1、工作原理
便攜式數字接地電阻測試儀摒棄傳統的人工手搖發電工作方式，采用先進的中大規模集成電路，應用DC/AC變換技術將三端鈕、四端鈕測量方式合并為一種機型的新型接地電阻測量儀。
工作原理為由機內DC/AC變換器將直流變為交流的低頻恒流，經過輔助接地極C和被測物E組成回路，被測物上產生交流壓降，經輔助接地極P送入交流放大器放大，再經過檢波送入表頭顯示。借助倍率開關，可得到三個不同的量限：0~2Ω，0~20Ω，0~200Ω。
2、使用范圍
本表適用于電力、郵電、鐵路、通信、礦山等部門測量各種裝置的接地電阻以及測量低電阻的導體電阻值；本表還可測量土壤電阻率及地電壓。
3、主要特點
結構上采用高強度鋁合金作為機殼，電路上為防止工頻、射頻干擾采用鎖相環同步跟蹤檢波方式并配以開關電容濾波器，使儀表有較好的抗干擾能力。
采用DC/AC變換技術將直流變為交流的低頻恒定電流以便于測量。
允許輔助接地電阻在0~2KΩ（RC），0~40KΩ（RP）之間變化，不致于影響測量結果。
本儀表不需人工調節平衡，3(1/2)位LCD顯示，除測地電阻外，還可測低電阻導體電阻、土壤電阻率以及交流地電壓。
如若測試回路不通表頭顯示“1”代表溢出，符合常規測量習慣。
