地網接地電阻異頻檢測裝置

時間：2023-02-28

中試控股技術研究院魯工為您講解： 地網接地電阻異頻檢測裝置
ZSDW-5A大地網接地電阻測試儀
參考標準：DL/T 475-2017
ZSDW-5A大地網接地電阻測試儀用來做什么試驗的：用于精確測量大型接地網接地阻抗、接地電阻、接地電抗、場區地表電位梯度、接觸電位差、接觸電壓、跨步電位差、跨步電壓、轉移電位、接地引下線導通電阻、土壤電阻率等接地特性參數的軟硬件系統。采用逐點變頻，抗干擾極強，能在強干擾環境下準確測得工頻50Hz下的數據。系統輸出功率大（2-20KW），電壓高(0-1000V)，輸出電流大（0-50A），不會引起測試時接地裝置的電位過高，同時它還具有極強的抗干擾能力，故可以在不停電的情況下進行測量

中試控股始于1986年 ? 30多年專業制造 ? 國家電網.南方電網.內蒙電網.入圍合格供應商

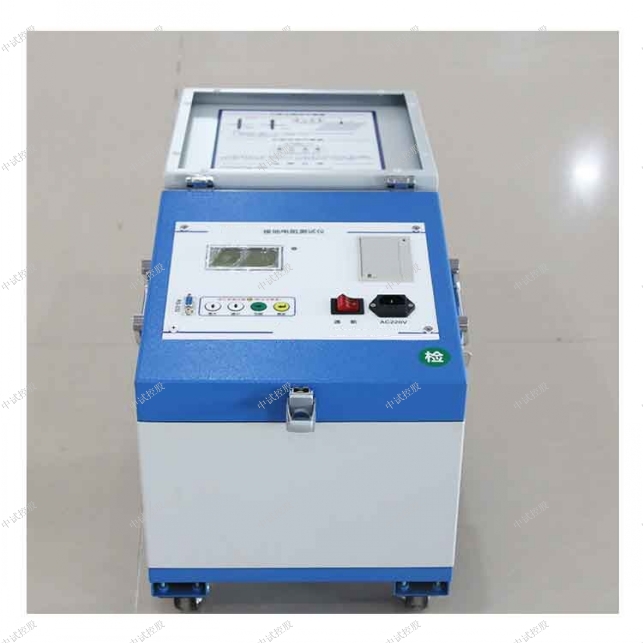

ZSDW-5A大地網接地電阻測試儀

介紹一種地網接地電阻異頻測量方法，該方法在試驗電流頻率與系統工頻相當的條件下，可獲得穩定可信的測量結果。分析了外界干擾的來源及特點，結合模擬試驗和現場實測結果，研究討論試驗電流頻率以及測量引線的布置方式對測試結果的Z,R和X的影響。
測量地網接地電阻有工頻電流法和異頻電流法。前者是傳統方法，工頻試驗電流、試驗電源容量、電流線截面都大，設備笨重。近十年來應用的異頻測量法試驗電流的頻率范圍約在40-250Hz。因試驗頻率越近工頻，測量儀器在硬、軟件上的技術難度越大，故多數異頻測試儀器的試驗頻率遠離50Hz，異頻測試結果與工頻測試結果的等效性令人關心。先研究出一種獨特的硬、軟件抗干擾方法，使試驗頻率與工頻相當接近，可獲得穩定可信的測量結果。
性能特點
1.電源技術：采用最新電源技術，輸出10電流，能長時間連續工作，克服了脈沖式電源瞬間電流的弊端，可以有效的擊穿觸頭氧化膜，得到良好的測試結果。
2.抗干擾能力強：在嚴重干擾條件下，液晶屏最后以為數據能穩定在±1個字范圍內，讀書穩定，重復性好。
3.使用壽命長：全部采用高精度電阻，有效的消除環境溫度對測量結果的影響，同時軍品接插件的使用增強了抗振性能。
4.操作簡單：只需按下測量鍵即可得到測量結果。測量結果采用液晶背光顯示，讀書直觀，重復性好。
5.攜帶方便：采用便攜式設計，體積小、重量輕。面板與機箱成一體化結構，具有很好的抗震性。
技術指標
1.測量范圍：1-1999
2.分辨率：1
3.測試電流：1、2、5、10四個固定電流檔位
4.測量半徑：50米
5.顯示方式：背光顯示
6.工作電源：220±10% 50
大地網接地電阻測試儀適用于測試各類接地裝置的工頻接地阻抗等工頻特性參數以及土壤電阻率。大地網接地電阻測試儀采用異頻抗干擾技術，能在強干擾環境下準確測得工頻50Hz下的數據。測試電流最大5A，不會引起測試時接地裝置的電位過高，同時它還具有極強的抗干擾能力，故可以在不停電的情況下進行測量
一、大地網接地電阻測試儀測試操作步驟
1.1、首先檢查用于試驗的電流線、電壓線和地網線是否有斷路現象（可以用萬用表測量），地樁上的鐵銹是否清除干凈，其埋進深度是否合適（>0.5米），同時檢查測試線與地樁的連接是否導通，如未導通，請處理后重新連接。
1.2、電流測試線與電壓測試線的長度比為1：0.618，電流測試線的長度應是地網對角線的3—5倍。

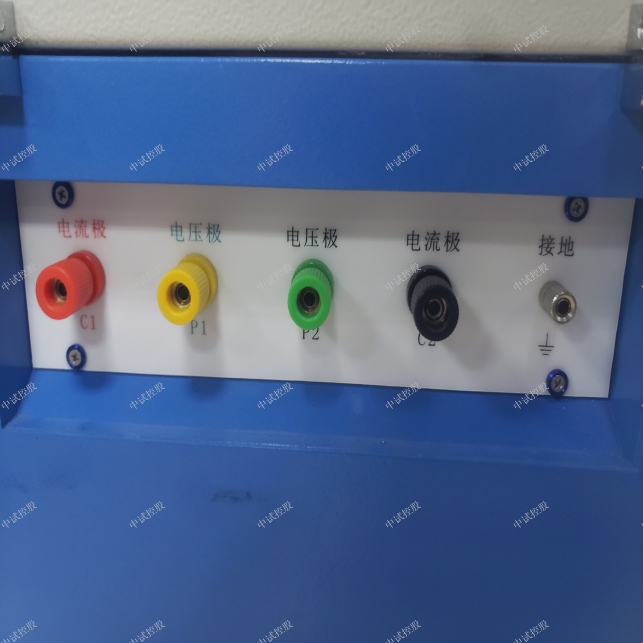

1.3、電流測試線和電壓測試線按規定的長度將一端與儀器相接后平行放出。另一端分別接在兩支地樁上（如圖2所示）。
1.4、將已放好的測試線檢查一遍，將萬用表一端接電流線或電壓線，另一端接地網線如無阻值顯示即為斷路，確認完好再進行測試。
1.5、檢查連線無誤后，給儀器接上AC220V/50HZ電源，對儀器進行通電。
1.6、按測量鍵，開始測量
1.7、儀器顯示測試結束后，記錄測試數據。
1.8、關掉儀器電源后，拆除連線，測試過程結束。
二、大地網接地電阻測試儀測試過程中儀器自診說明
2.1、“請開機重啟”時候，可能是儀器內部電源保護，關機重啟。
“電源模塊錯誤，請聯系廠家”時候，把光標移動到“地網”上，按十下“確認”鍵，聽到儀器喇叭響一聲，并且在屏幕的左下角出現一個反色的打印機符號。然后關機重啟。如果繼續無法測試，請聯系廠家。
2.2、測試電流為0.0A時候，可能“電流線”連線與“電流極”地樁接觸不良或地樁太少，需增加地樁，減少回路電阻。地樁深度不少于0.5m。電流樁電阻應該小于200Ω.
2.3、若儀器顯示的測量值極低（<0.01Ω）則可能是電壓線未連接上。
三、大地網接地電阻測試儀注意事項
1、為使測試順利進行，測試前請先用萬用表檢查測試導線與地樁的接觸點是否完好，并測量已放好的線是否有斷路現象。
2、四極法測量時儀器會自動消除接線誤差。
3、當光標在電流上時候，按一下“確認”鍵,在屏幕左下角會出現或消失打印機小符號,代表選擇或取消自動打印功能
經過這些分析，我們不難看出來，關于大地網接地電阻測試儀的中試控股該如何選擇,我們心里有了自己的答案!

ZSDW-5A大地網接地電阻測試儀適用于測試各類接地裝置的工頻接地阻抗、接觸電壓、跨步電壓、等工頻特性參數以及土壤電阻率。本儀器采用異頻抗干擾技術，能在強干擾環境下準確測得工頻50Hz下的數據。測試電流大5A，不會引起測試時接地裝置的電位過高，同時它還具有極強的抗干擾能力，故可以在不停電的情況下進行測量。

之前受測試設備技術水平的限制，對于接地網的測試往往僅局限于測量接地電阻的大小。實際上對于大型地網，“接地電阻”呈現出較明顯的“復數阻抗”性質，即包含電阻分量、電抗分量，所以應當采用“接地阻抗”的概念取代“接地電阻”。另外，接地阻抗也不是判斷接地網是否安全為唯一指標。如在高土壤電阻率地區，欲降低變電所地網的接地阻抗值，不僅十分困難，而且往往很不經濟、也很不合理。而在低土壤電阻率地區，即使地網的接地阻抗值達到了電力行業標準DL/T621-1997“交流電氣裝置的接地”規定的要求，變電所內的接觸電壓和跨步電壓，也不一定處處都能滿足人身安全和設備安全的要求。隨著人們對地網科學認識和評判水平進一步提高，不能僅以接地阻抗作為接地系統的安全判據已成為行業專家共識。
在電壓等級較高的電力系統中，單相接地故障電流顯著增大。眾多行業專家認為，對于大型地網來說，應把對“接觸電壓”和“跨步電壓”的要求提到首要上來。這樣，無論從保證人身安全和設備安全、還是從經濟技術指標方面考慮，都會更加適用與合理。至于接地阻抗的絕對值，根據變電所當地的具體土壤條件，可以而且應當允許在一定的范圍內變動。所以，新版DL/T475－2006《接地裝置特性參數測量導則》規定了要測量“場區地表電位梯度”，“接觸電壓”，“跨步電壓”等項目。
利用工頻信號對大型地網的接地阻抗進行準確測量，歷來是個難題。除了人工勞動強度大之外，更為麻煩的是，難以排除地網中雜散電流對測量結果所帶來的干擾影響，測試結果的可信度大大降低。同時，為提高信噪比需采用大電流方式測量，DL/T475－2006規定采用工頻方式測量電流不小于50A，現場準備工作多，勞動強度大，且不安全，也無法測量接觸電壓，跨步電壓等參數。而ZS9000變頻大電流多功能地網接地特性測量系統能很好地解決這個問題。

隨著人們對地網科學認識和評判水平進一步提高，不能僅以接地阻抗作為接地系統的安全判據已成為行業專家共識。在電壓等級較高的電力系統中，單相接地故障電流顯著增大。眾多行業專家認為，對于大型地網來說，應把對“接觸電壓”和“跨步電壓”的要求提到首要上來。這樣，無論從保證人身安全和設備安全、還是從經濟技術指標方面考慮，都會更加適用與合理。至于接地阻抗的絕對值，根據變電所當地的具體土壤條件，可以而且應當允許在一定的范圍內變動。所以，新版DL/T475－2006《接地裝置特性參數測量導則》規定了要測量“場區地表電位梯度”，“接觸電壓”，“跨步電壓”等項目。利用工頻信號對大型地網的接地阻抗進行準確測量，歷來是個難題。除了人工勞動強度大之外，更為麻煩的是，難以排除地網中雜散電流對測量結果所帶來的干擾影響，測試結果的可信度大大降低。同時，為提高信噪比需采用大電流方式測量，DL/T475－2006規定采用工頻方式測量電流不小于50A，現場準備工作多，勞動強度大，且不安全，也無法測量接觸電壓，跨步電壓等參數。中試控股集團變頻大電流多功能地網接地特性測量系統、中試控股集團大型地網變頻大電流接地阻抗測量系統、中試控股集團變頻抗干擾接地阻抗測量儀通過對接地網注入一個異于工頻的電流，有效地避免了50Hz及其它干擾信號引起的測量誤差，可精確、經濟、安全的測量接地網接地阻抗，接觸電壓，跨步電壓，場區地表電位梯度等參數，同時使得測量過程變得方便而安全。

接地電阻測試儀是各位電力工作者在實際的工作中，經常需要用到的一款高壓電力試驗設備，因此大家需要在選擇的時候，認真的選擇適合自身的設備，在試驗的時候才能順利完成。
電力工作者在實際的工作中，如果想要在野外進行高壓電力試驗活動，就需要先去測一下外大地的接地電阻值是怎么樣的，因此需要用到接地電阻測試儀，該裝置的主要功能就是來測各種裝置的接地電阻以及測量低電阻的導體電阻值，被廣泛的應用于電力、郵電、鐵路、通信、礦山等部門，深受大家的喜愛，本文就來對此設備進行簡單的介紹。

目前，在電力系統中，地網接地電阻的測量主要采用工頻大電流三極法。地面電阻測試儀，采用新型變頻交流電源，并采用微機處理控制和信號處理等措施，很好地解決了測試過程中的防干擾問題，簡化了測試操作過程，提高了測試結果的準確性和準確性，大大降低了測試人員的勞動強度和測試成本。
該儀器適用于各種接地裝置的工頻接地阻抗、接觸電壓、階躍電壓、工頻特性參數和土壤電阻率的測試。
該儀器采用不同頻率的抗干擾技術，能夠在強干擾環境下準確測量50hz 工頻以下的數據。測試電流最大5a，不會造成測試接地裝置電位過高，同時它還具有很強的抗干擾能力，因此可以測量無電源故障。

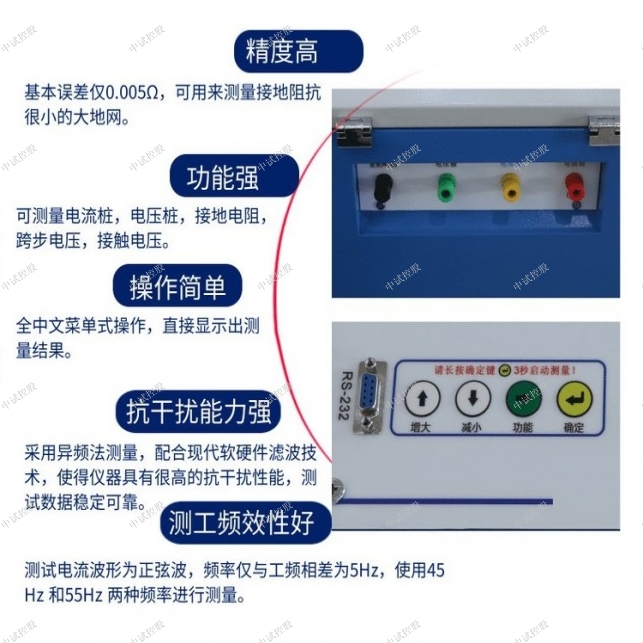

接地電阻測試儀的主要特點：
1、測量的工頻等效性好。測試電流的波形為正弦波，頻率與電源頻率相差僅5Hz。45Hz和55Hz兩種頻率用于測量。
2、抗干擾能力強。本儀器可以采用異頻法測量，配合我們現代軟硬件濾波處理技術，使得儀器發展具有很高的抗干擾性能，測試分析數據安全穩定可靠。
3、精度高。基本信息誤差僅0.005Ω，可用來進行測量系統接地阻抗影響很小的大地網。
4、強大。可測量電流樁、電壓樁、地面電阻器、步進電壓、接觸電壓。
5、操作簡單。所有中文菜單操作都可以直接顯示測量結果。
接地電阻測試儀是大家在做高壓電力試驗，尤其是在野外進行試驗的是，經常需要用到的設備，因此不論是在選擇設備，還是在使用設備的時候，都需要格外注意。

電力工作者在工作中，經常需要用到直流系統接地故障測試儀，該裝置在電力行業應用十分廣泛，主要用于接地點位置的斷定，在電力行業應用十分廣泛，本文就來對此設備是怎么工作的來進行簡單的介紹。

直流系統接地故障測試儀是新一代直流接地故障測試儀。它能夠更加適用于沒有任何一個電壓技術等級的直流操作系統，配備了高精度的檢測鉗表中，通過對多種信號的高效處理，大大提高了檢測范圍和抗干擾能力，并利用優秀的算法和先進的模糊控制計算理論對絕緣支路進行檢測。優越程度以數值形式表示，充分體現了人工智能的優越性，對確定接地點位置有準確的判斷，可用于每次試驗指出接地點的位置和方向。該裝置以系統安全為首要前提，根據行業標準的最高要求，以可靠的低頻信號方式進行檢測，并在現場、對系統進行了大量的實際應用沒有任何影響。發電廠和變電站的DC系統為控制、保護、信號和自動裝置提供電力。DC系統的安全連續運行對保證發電和供電至關重要。由于DC系統是一個浮動的不接地系統，如果兩點接地，上述設備可能會出現故障并拒絕運行，從而導致重大事故。因此，當發生一點接地時，應在保證DC系統正常供電的同時，準確、快速地檢測出接地點，以消除接地故障，避免兩點接地可能帶來的危害。
直流系統接地故障測試儀主要用于在不斷電情況下可以查找發電廠、變電站直流操作系統接地點的準確地理位置。各種不同類型的接地故障，均能迅速地查找出接地點，波形分析法，就是利用在直流母線與地之間沒有加入其中一種具有特定的周期性電壓輸出信號，通過卡鉗式探頭探測各支路電流，分析、計算電流檢測信號基波與諧波的相位及相位差，進而影響判斷企業是否能夠存在一些接地故障及接地故障點。
該器件由信號發生器、信號接收器和信號收集器（卡鉗）組成。查找 DC 系統故障時，必須一起使用這三個故障。該信號發生器不使用傳統的LC或RC振蕩電路，而是采用具有信號穩定性的新數字技術。信號發生器由單片、A/D轉換電路、信號放大濾波器電路、功率放大和直電路、輸出反饋和保護組成。
接地裝置的電氣完整性是指接地裝置中各種電氣設備之間、接地裝置各部分與各種設備之間的電氣連接，即直流電阻值，也稱導電性。接地導線與接地網可靠有效的連接是電力設備安全運行的根本保證。在電力設備的長期運行中，接地點可能會受到濕氣和濕度的影響，導致節點腐蝕甚至斷裂，使接地線與主接地網連接點的電阻增大，不能滿足電力調節的要求。

地面鉛與地面電網的可靠有效連接是設備安全運行的根本保證。接地引線是電源設備和地面網絡之間的連接。在電力設備的長期運行中，連接器可能受水分等因素影響，導致節點腐蝕甚至斷裂，導致地面鉛纜和主接網連接點的電阻增加，不符合電力法規的要求，造成設備運行的安全隱患，甚至導致設備無地運行。新頒布的《電力安全儀器預防性測試程序》要求，便攜式短路接地線和個人防護接地線應定期在直流電阻器組中進行測試。
接地引線測試儀是一種管理自動化程度較高的便攜式測試儀，專門用于測量便攜式短路接地線和學生個人信息保護接地線的直流電阻。
本產品設計符合我們國家安全標準GB6587-86“電子技術測量儀器進行環境因素試驗通用大綱”和GB6593-86“電子儀器工作質量檢定規程”的要求。
手持式接地引下線導通測試儀的操作方法及注意事項:

操作方法：
1．接地引下線導通測試儀在使用進行前先插上電源線打開系統電源控制開關。
2。首先，找出與接地網連接良好的參考點（通過測量接地網接地電阻可以找到參考點）。
3.使用儀器提供的兩根測量線（50m，5m），將大小端子（共四個）分別插入儀器的端子（注意:粗導線端子插入電流端子，細導線端子插入電壓端子，顏色為紅色和黑色）。
4．短線（5米）帶有一個夾子的一端與基準點連接好，線盤（50米）夾子的一端與被測點連接好。
5.打開測量開關，待數據穩定后即可得到測量結果。
注意事項
