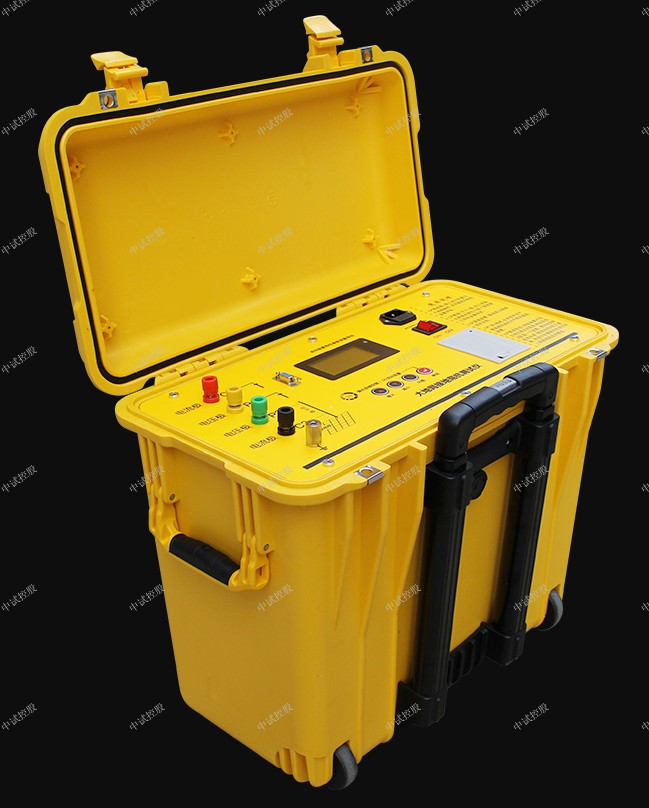

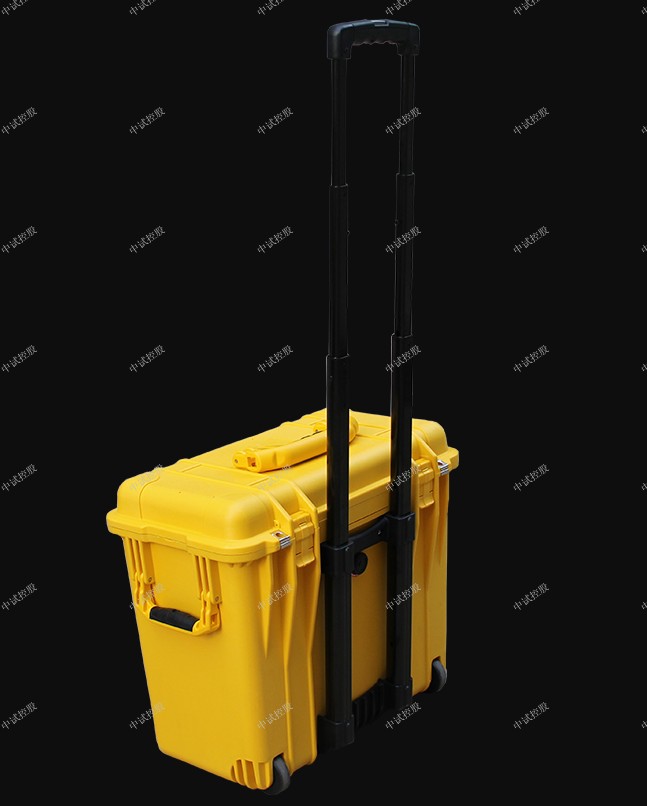

ZSDW-5A大型地網接地電阻測試儀

降低電力線路桿塔接地電阻可以提高線路的耐雷水平，減少雷害事故，在桿塔附近降低接觸電壓和跨步電壓，防止人畜觸電事故，因此桿塔的接地電阻是一個重要數據，設計、施工、運行的各個環節都必須十分重視，要準確測出它的真實數值，并使其低于規定值，以往是使用接地搖表來測量接地電阻的，但由于需要從接地網向外引100米以上的測量線和兩根輔助地極相連，工作量大，而且往往受到地形和環境的限制，輔助地極的位置無法達到要求，因而很難得到正確的測量結果，需要使用到鉗形接地電阻測試儀（又稱接地電阻鉗形測試儀）。
為了能正確使用鉗形接地電阻測試儀去測量接地電阻，首先，必須了解其測量原理，鉗形接地電阻測試儀是用來測量任何有回路系統之接地電阻，該儀器本身能產生一個電源電勢。在任何有回路系統中就能產生電流，因此其測量原理簡而言之是全電路歐姆定律，它測出的是這個回路系統的環路電阻值。
用鉗形接地電阻測試儀測量電力線路桿塔。接地電阻方法簡單，測量結果可信度高。但只能用于有架空地線的高壓線路上。測量時，待測桿塔只允許存在一條接地引下線，如各塔腳的地網是不連通的，應將其余各腳的接地引下線拆開后用臨時線與測量腳的引下線連通（連通點在鉗表之下），通過對測量結果的分析，可以判斷出各塔腳的地網是否連通，接地引下線是否存在接觸不良的隱患。
必須正確進行接地電阻的測量，以獲得正確的測量結果。如何使用接地電阻測試儀？如何測量良好的接地或接地電阻接地測量（接地）此接地電阻測試儀配有3（三）個連接器孔和3（三）個測量電纜。這三根電纜是：電纜為紅色（C），連接到測量儀器上的紅色連接器孔，另一端連接到可用的棒/鐵棒，該棒/鐵棒已插入地線。嘗試使鐵棍或鐵棍之間的距離保持約5m-10m。
連接到測量儀器上的黃色連接器孔，另一端連接到可用的棒/鐵棒，該棒/鐵棒已插入大地。嘗試使鐵棍或鐵棍之間的距離保持約5m-10m。同樣，每個鐵棍/鐵棍與被測接地點或地面之間的距離也必須在5m-10m之間。電纜為綠色（E），電纜為綠色（E），連接到測量儀器（地球測試儀）上的綠色連接器孔，另一端連接到我們安裝的接地點上的導體電纜
然后，轉動測量儀器（接地電阻測試儀）上的選擇器，使我們對準最高值（刻度100Q）的測量，然后按測試按鈕。
技術指標
1、阻抗測量范圍：0～200Ω
2、分辨率：0.001Ω
3、測量誤差：±（讀數×1％+0.002Ω）
4、抗地電壓干擾能力：15V工頻干擾電壓帶來的誤差不大于0.002Ω（測試電流不小于1A時）
5、測試電流波形：正弦波
6、測試電流頻率：45Hz、55Hz雙頻
7、最大輸出電流：1A
8、最大輸出電壓：100V
9、測量線要求： 電流線銅芯截面積≥1.0mm2電壓線銅芯截面積≥0.2mm2
10、供電電源：AC220V±10％，50Hz
11、使用環境：溫度：-10℃～40℃；相對濕度：<90%
12、外形尺寸：470×375×220
13、儀器重量：8.5kg
產品簡介
目前在電力系統中，大地網的接地電阻的測試目前主要采用工頻大電流三極法測量。為了防止電網運行時產生的工頻干擾，提高測量結果的準確性，絕緣預防性試驗規程規定：工頻大電流法的試 驗電流不得小于30A。由此，就出現了試驗設備笨重，試驗過程復雜，試驗人員工作強度大，試驗時間長等諸多問題。
ZSDW-5A 大型地網接地電阻測試儀采用了新型變頻交流電源，并采用了微機處理控制和信號處理等措施，很好的解決了測試過程中的抗干擾問題，簡化了試驗操作過程，提高了測試結果的精度和準確性，大大降低了試驗人員的勞動強度和試驗成本。
本儀器適用于測試各類接地裝置的工頻接地阻抗、接觸電壓、跨步電壓、等工頻特性參數以及土壤電阻率?？蓽y變電站地網（4Ω）、水火電廠、微波站（10Ω）、避雷針（10Ω）多用機型。
ZSDW-5A 大型地網接地電阻測試儀采用異頻抗干擾技術，能在強干擾環境下準確測得工頻50Hz下的數據。測試電流大5A，不會引起測試時接地裝置的電位過高，同時它還具有極強的抗干擾能力，故可以在不停電的情況下進行測量。

ZSDW-5A大型地網接地電阻測試儀適用于測試各類接地裝置的工頻接地阻抗、接觸電壓、跨步電壓、等工頻特性參數以及土壤電阻率。本儀器采用異頻抗干擾技術，能在強干擾環境下準確測得工頻50Hz下的數據。測試電流大5A，不會引起測試時接地裝置的電位過高，同時它還具有極強的抗干擾能力，故可以在不停電的情況下進行測量。

ZSDW-5A大型地網接地電阻測試儀

1、全觸摸超大液晶顯示器
操作簡單，儀器配備了高端的全觸摸液晶顯示屏，超大全圖形操作界面，每過程都非常清晰明了，操作人員不需要額外的專業培訓就能使用。輕輕觸摸一下就能完成整個過程的測量，是目前非常理想的智能型測量設備。
2、變頻技術、精準測量
抗干擾能力強，由儀器內部自帶變頻電源模塊提供儀器測量輸出電源，頻率可變為45Hz或55Hz，并采用數字濾波技術，有效地避開了現場各種工頻干擾信號，使儀器實現高精度、準確可靠的測量。
3、DSP高速處理器
精準快速，儀器內部采用專業的DSP快速數字信號處理器作為處理核心，在保證測量數據精準的前提下，大大的提升了儀器本身的運算處理能力。
4、全過程智能測控

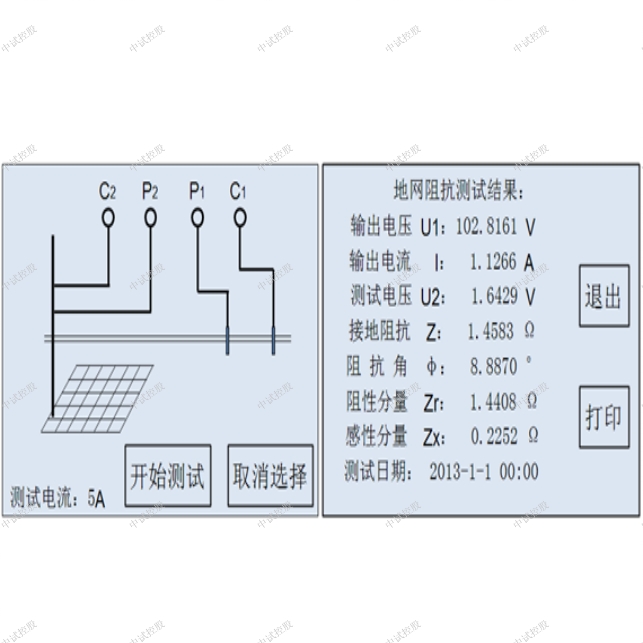

儀器在內部高性能處理核心的強力支持下，對整個測量過程當中的電流輸出、電壓采集以及頻率變換等一系列復雜的運算步驟，快速自動的完成。儀器可以自動判斷電流回路的阻抗，并據此自動調節異頻電源的輸出電流值（額定輸出電流為5A），無須人為干預，即可自動完成測試任務。儀器的測量內容包括地網的接地阻抗Z、純電阻分量R和純感抗分量X。
5、海量存儲數據
儀器內部配備有日歷芯片和大容量存儲器，能將檢測結果按時間順序保存，隨時可以查看歷史記錄，并可以打印輸出。
6、pc機數據處理
儀器所測量的數據可以通過U盤導出，然后在pc機上用儀器配套的軟件查閱和管理相關數據。

ZSDW-5A大型地網接地電阻測試儀地網接地電阻的測量主要采用工頻大電流三極法。地面電阻測試儀，采用新型變頻交流電源，并采用微機處理控制和信號處理等措施，很好地解決了測試過程中的防干擾問題，簡化了測試操作過程，提高了測試結果的準確性和準確性，大大降低了測試人員的勞動強度和測試成本。

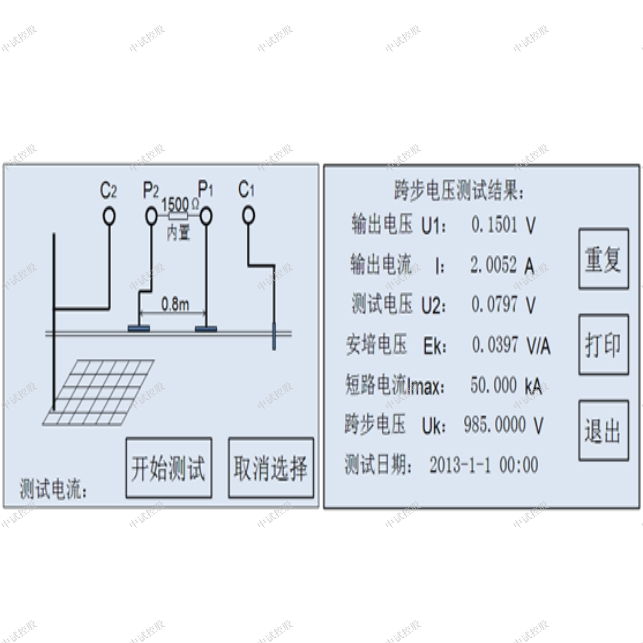

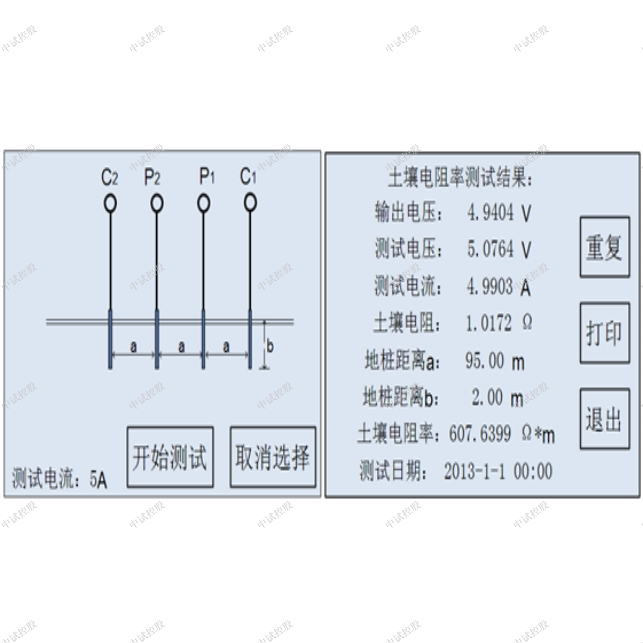

該儀器適用于各種接地裝置的工頻接地阻抗、接觸電壓、階躍電壓、工頻特性參數和土壤電阻率的測試。
該儀器采用不同頻率的抗干擾技術，能夠在強干擾環境下準確測量50hz 工頻以下的數據。測試電流最大5a，不會造成測試接地裝置電位過高，同時它還具有很強的抗干擾能力，因此可以測量無電源故障。
接地電阻測試儀的主要特點：
        1、測量的工頻等效性好。測試電流的波形為正弦波，頻率與電源頻率相差僅5Hz。45Hz和55Hz兩種頻率用于測量。
        2、抗干擾能力強。本儀器可以采用異頻法測量，配合我們現代軟硬件濾波處理技術，使得儀器發展具有很高的抗干擾性能，測試分析數據安全穩定可靠。
        3、精度高?；拘畔⒄`差僅0.005Ω，可用來進行測量系統接地阻抗影響很小的大地網。
        4、強大?？蓽y量電流樁、電壓樁、地面電阻器、步進電壓、接觸電壓。
        5、操作簡單。所有中文菜單操作都可以直接顯示測量結果。
        ZSDW-5A大型地網接地電阻測試儀是大家在做高壓電力試驗，尤其是在野外進行試驗的是，經常需要用到的設備，因此不論是在選擇設備，還是在使用設備的時候，都需要格外注意。
