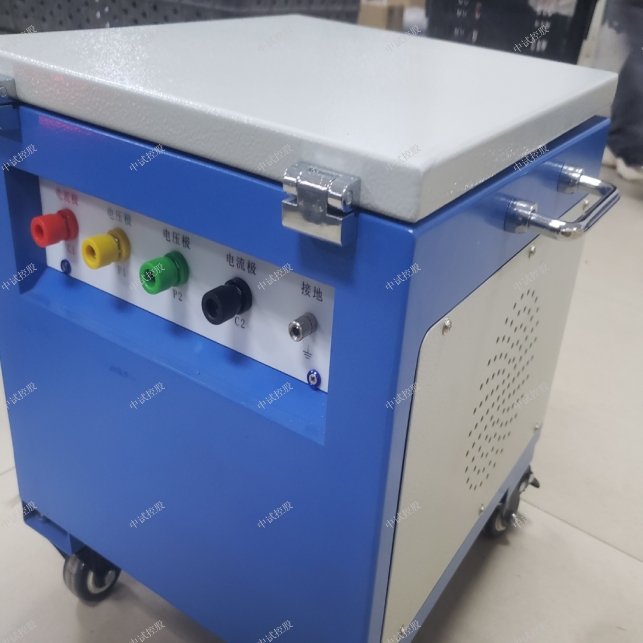

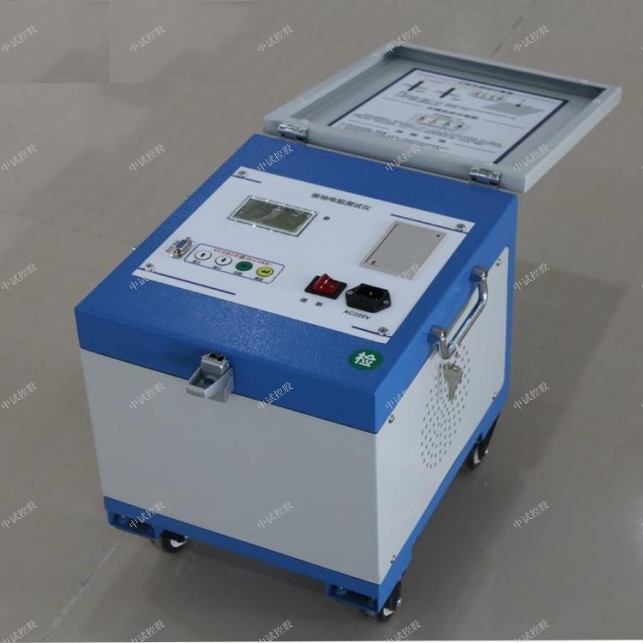

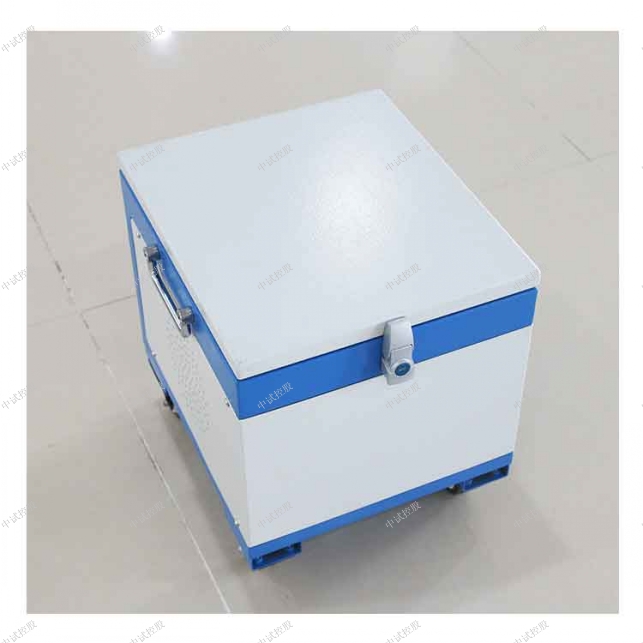

ZSDW-5A大型地網接地電阻測試儀

5A變頻大地網接地電阻測試儀技術指標
一、儀器概述
       目前在電力系統中，大型地網的接地電阻的測試目前主要采用工頻大電流三極法測量。為了防止電網運行時產生的工頻干擾，提高測量結果的準確性，絕緣預防性試驗規程規定：工頻大電流法的試驗電流不得小于30安培。由此，就出現了試驗設備笨重，試驗過程復雜，試驗人員工作強度大，試驗時間長等諸多問題。
     （可選擇1A,3A）5A變頻大地網接地電阻測試儀可測變電站地網（4Ω）、水火電廠、微波站（10Ω）、避雷針（10Ω）多用機型，采用了新型變頻交流電源，并采用了微機處理控制和信號處理等措施，很好的解決了測試過程中的抗干擾問題，簡化了試驗操作過程，提高了測試結果的精度和準確性，降低了試驗人員的勞動強度和試驗成本。

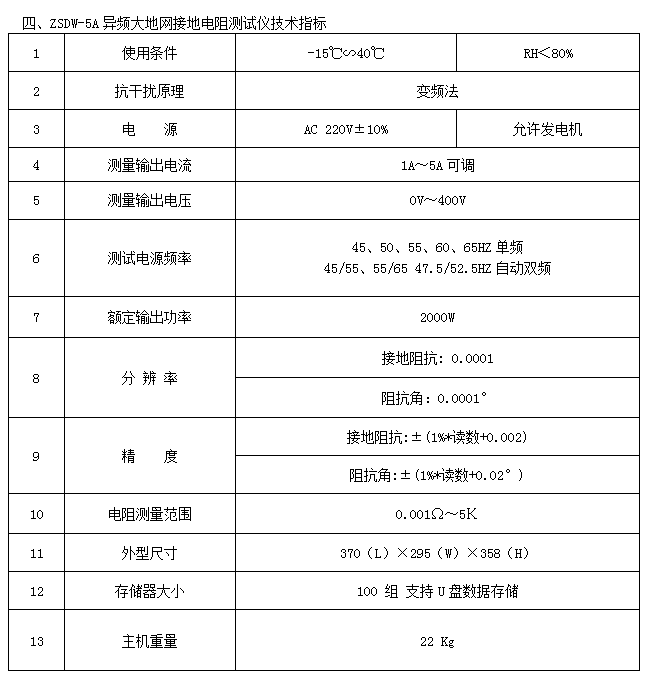

二、技術指標
     1.儀器測量范圍：0～200Ω
     2.測量精度： 1%
     3.測量輸出電流：AC＜=5A(中試電力可根據您的需求參數進行定制，常規有2A,3A,5A,30A)
     4.測量輸出電壓：400V±10%
     5.供電電源： AC220V ±10%，50Hz
     6.儀器重量： 30kg
     7工作方法：異頻法（變頻法）
5A/30A異頻地網接地阻抗測試儀性能參數
一：設備簡介
     5A異頻地網接地阻抗測試儀，是變電站等各種現場應用于對接地電阻及相關參數測試的高精度測試儀器。該儀器具有體積小、重量輕、攜帶方便、抗干擾性能強、準確度高等特點。儀器為一體化結構，內置變頻電源模塊，輸出電源連續變頻可調。頻率可變?yōu)?5Hz或55Hz，內置高速處理器核心，采用高端數字濾波技術，有效避開了工頻電場對測試的干擾，從根本上解決了強電場干擾下準確測量的難題。大量現場測試和用戶使用情況表明，在運行變電站的惡劣電磁環境下進行接地網測試時，5A型異頻地網接地阻抗測試儀的測量數據準確穩定、重復性好，是大、中型接地網特性參數測量的理想儀器。

大地網接地電阻測試儀的操作步驟
電力研制的大地網接地電阻測試儀的操作步驟如下：
        1、首先檢查用于試驗的電流線、電壓線和地網線是否有斷路現象（用萬用表測量），地樁上的鐵銹是否清除干凈，其埋進深度是否合適（>0.5米），同時檢查測試線與地樁的連接是否導通，如未導通，電纜故障測試儀 ，請?zhí)幚砗笾匦逻B接。
        2、電流測試線與電壓測試線的長度比為1：0.618，電流測試線的長度應是地網對角線的4~5倍。
        3、電流測試線和電壓測試線按規定的長度將一端與儀器相接后平行放出。另一端分別接在兩支地樁上。
        4、將已放好的測試線檢查一遍，將萬用表一端接電流線或電壓線，另一端接地網線如無阻值顯示即為斷路，確認完好再進行測試。
        5、檢查連線無誤后，給儀器接上AC220V/50Hz電源，對儀器進行通電。
        6、按測量鍵，開始測量
        7、儀器顯示測試結束后，記錄測試數據（本儀器可多次重復測量）。
        8、關掉儀器電源后，拆除連線，測試過程結束。
小電流接地系統單相接地故障判斷和處理
1 系統接地的特點
電力系統按接地處理方式可分為大電流接地系統(包括直接接地，電抗接地和低阻接地)、小電流接地系統(包括高阻接地，消弧線圈接地和不接地)。我國3～66kV電力系統大多數采用中性點不接地或經消弧線圈接地的運行方式，即為小電流接地系統。
在小電流接地系統中，單相接地是一種常見的臨時性故障，多發生在潮濕、多雨天氣。發生單相接地后，故障相對地電壓降低，非故障兩相的相電壓升高，但線電壓卻依然對稱，因而不影響對用戶的連續供電，系統可運行1～2h，這也是小電流接地系統的最大優點。中試控股但是若發生單相接地故障時電網長期運行，因非故障的兩相對地電壓升高 31/2倍，可能引起絕緣的薄弱環節被擊穿，發展成為相間短路，使事故擴大，影響用戶的正常用電。還可能使電壓互感器鐵心嚴重飽和，導致電壓互感器嚴重過負荷而燒毀。同時弧光接地還會引起全系統過電壓，進而損壞設備，破壞系統安全運行。因此，值班人員一定要熟悉接地故障的處理方法，當發生單相接地故障時，必須及時找到故障線路予以切除。
2 故障現象分析與判斷
(1) 完全接地。如果發生A相完全接地，則故障相的電壓降到零，非故障相的電壓升高到線電壓(見圖1)，此時電壓互感器開口三角處出現100V電壓，電壓繼電器動作，發出接地信號。
(2) 不完全接地。當發生一相(如A相)不完全接地時(見圖2)，即通過高電阻或電弧接地，中性點電位偏移，這時故障相的電壓降低，但不為零。非故障相的電壓升高，它們大于相電壓，但達不到線電壓。電壓互感器開口三角處的電壓達到整定值，電壓繼電器動作，發出接地信號。
(3) 電弧接地。如果發生A相完全接地，則故障相的電壓降低，但不為零，非故障相的電壓升高到線電壓。此時電壓互感器開口三角處出現100V電壓，電壓繼電器動作，發出接地信號。
(4) 母線電壓互感器一相二次熔斷件熔斷。此現象為中央信號警鈴響，打出“電壓互感器斷線”光字牌，一相電壓為零，另外兩相電壓正常。處理對策是退出低壓等與該互感器有關的保護，更換二次熔斷件。
(5) 電壓互感器高壓側出現一相(A相)斷線或一次熔斷件熔斷。此時故障相電壓降低，但指示不為零，非故障相的電壓并不高。這是由于此相電壓表在二次回路中經互感器線圈和其他兩相電壓表形成串聯回路，出現比較小的電壓指示，但不是該相實際電壓，非故障相仍為相電壓。互感器開口三角處會出現35V左右電壓值，并啟動繼電器，發出接地信號。對策是處理電壓互感器高壓側斷線故障或更換一次熔斷件。
(6) 串聯諧振。由于系統中存在容性和感性參數的元件，特別是帶有鐵心的鐵磁電感元件，在參數組合不匹配時會引起鐵磁諧振，并且繼電器動作，發出接地信號。可通過改變網絡參數，如斷開、合上母聯斷路器或臨時增加或減少線路予以消除。
(7) 空載母線虛假接地。在母線空載運行時，也可能會出現三相電壓不平衡，并且發出接地信號。但當送上一條線路后接地現象會自行消失。
(8) 絕緣監測儀表的中性點斷線時電網發生單相接地。三相電壓正常，接地信號已發出。這是由于系統確已接地，但因電壓表的中性點斷線，故絕緣監測儀表無法正確的表示三相電壓情況。此時電壓互感器開口三角處的電壓達到整定值，電壓繼電器動作，發出接地信號。
(9) 絕緣監測繼電器接點粘接，電網實際無接地。接地信號持續發出，三相電壓正常，而查找系統無接地，因為絕緣監測繼電器接點粘接，未真實反映電網有無單相接地。處理對策是檢查絕緣監測繼電器有無接點粘接，若出現接點粘接更換絕緣監測繼電器。

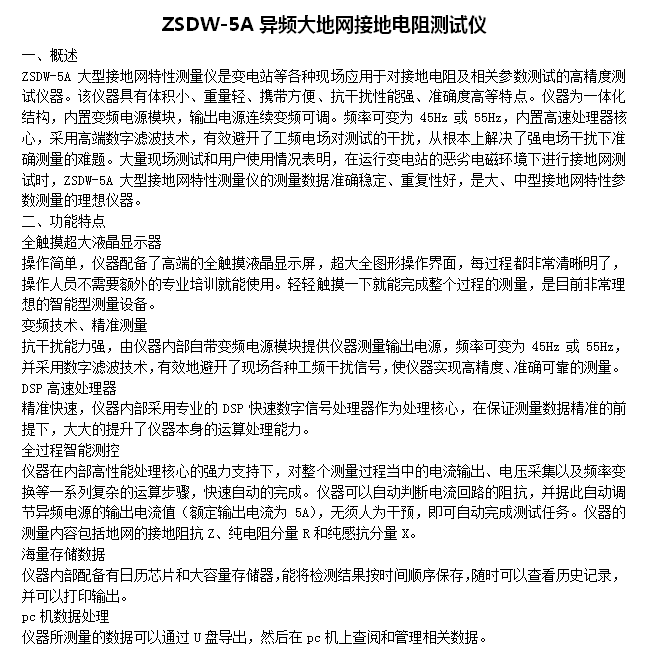

ZSDW-5A大型地網接地電阻測試儀適用于測試各類接地裝置的工頻接地阻抗、接觸電壓、跨步電壓、等工頻特性參數以及土壤電阻率。本儀器采用異頻抗干擾技術，能在強干擾環境下準確測得工頻50Hz下的數據。測試電流大5A，不會引起測試時接地裝置的電位過高，同時它還具有極強的抗干擾能力，故可以在不停電的情況下進行測量。

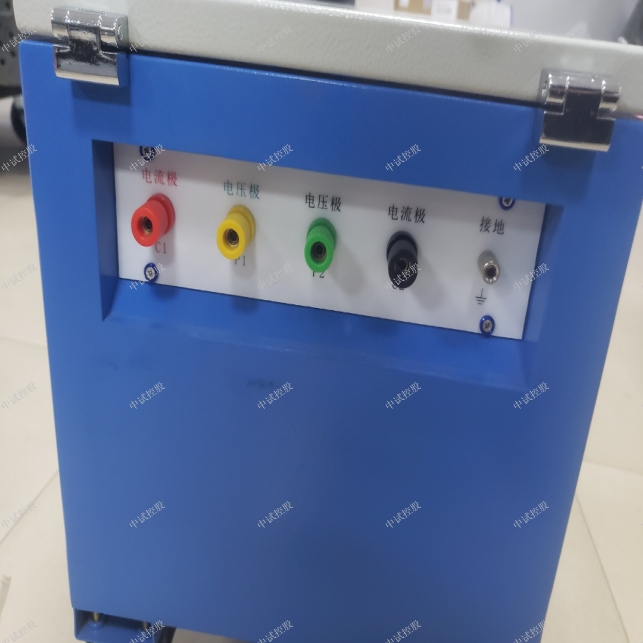

ZSDW-5A大型地網接地電阻測試儀

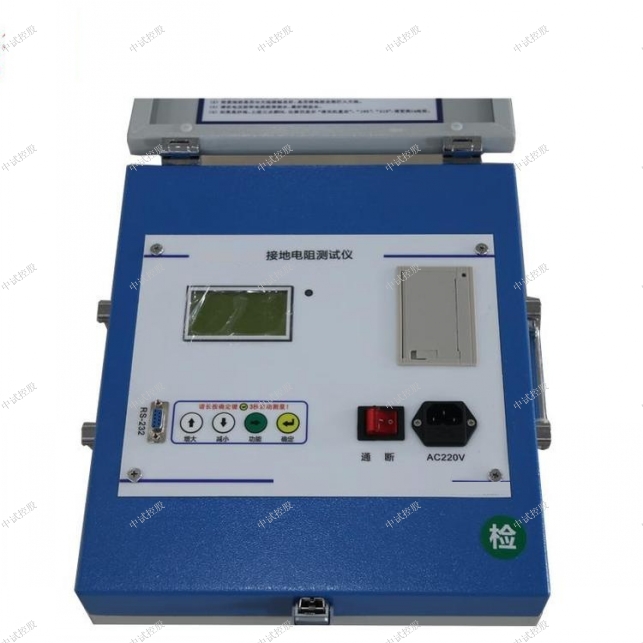

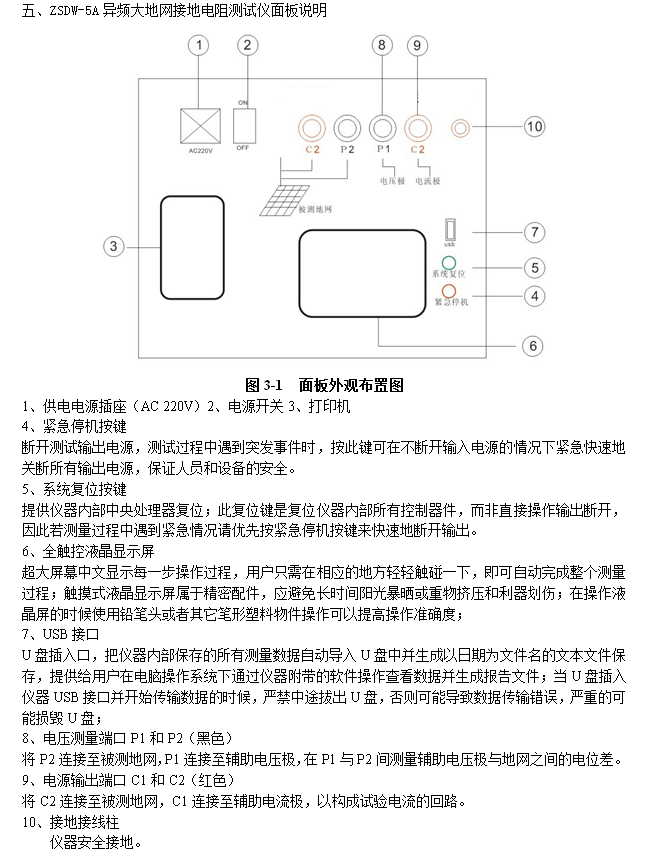

1、全觸摸超大液晶顯示器
操作簡單，儀器配備了高端的全觸摸液晶顯示屏，超大全圖形操作界面，每過程都非常清晰明了，操作人員不需要額外的專業培訓就能使用。輕輕觸摸一下就能完成整個過程的測量，是目前非常理想的智能型測量設備。
2、變頻技術、精準測量
抗干擾能力強，由儀器內部自帶變頻電源模塊提供儀器測量輸出電源，頻率可變?yōu)?5Hz或55Hz，并采用數字濾波技術，有效地避開了現場各種工頻干擾信號，使儀器實現高精度、準確可靠的測量。
3、DSP高速處理器
精準快速，儀器內部采用專業的DSP快速數字信號處理器作為處理核心，在保證測量數據精準的前提下，大大的提升了儀器本身的運算處理能力。
4、全過程智能測控
儀器在內部高性能處理核心的強力支持下，對整個測量過程當中的電流輸出、電壓采集以及頻率變換等一系列復雜的運算步驟，快速自動的完成。儀器可以自動判斷電流回路的阻抗，并據此自動調節異頻電源的輸出電流值（額定輸出電流為5A），無須人為干預，即可自動完成測試任務。儀器的測量內容包括地網的接地阻抗Z、純電阻分量R和純感抗分量X。
5、海量存儲數據
儀器內部配備有日歷芯片和大容量存儲器，能將檢測結果按時間順序保存，隨時可以查看歷史記錄，并可以打印輸出。
6、pc機數據處理
儀器所測量的數據可以通過U盤導出，然后在pc機上用儀器配套的軟件查閱和管理相關數據。

ZSDW-5A大型地網接地電阻測試儀地網接地電阻的測量主要采用工頻大電流三極法。地面電阻測試儀，采用新型變頻交流電源，并采用微機處理控制和信號處理等措施，很好地解決了測試過程中的防干擾問題，簡化了測試操作過程，提高了測試結果的準確性和準確性，大大降低了測試人員的勞動強度和測試成本。

該儀器適用于各種接地裝置的工頻接地阻抗、接觸電壓、階躍電壓、工頻特性參數和土壤電阻率的測試。
該儀器采用不同頻率的抗干擾技術，能夠在強干擾環境下準確測量50hz 工頻以下的數據。測試電流最大5a，不會造成測試接地裝置電位過高，同時它還具有很強的抗干擾能力，因此可以測量無電源故障。

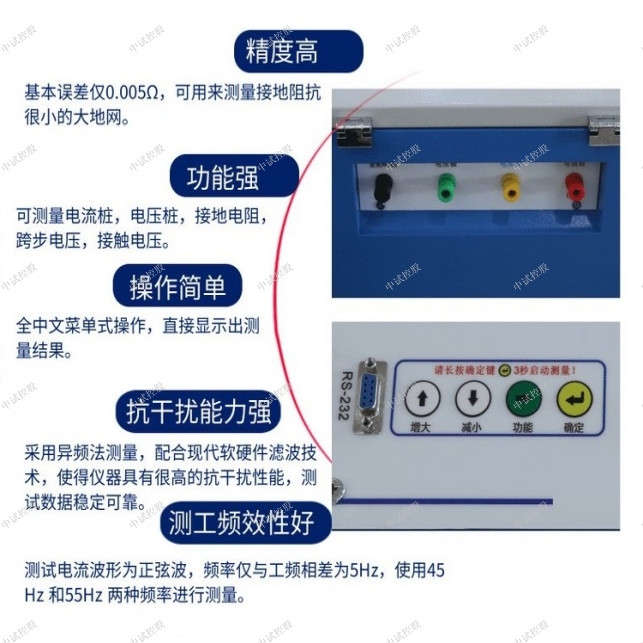

接地電阻測試儀的主要特點：
        1、測量的工頻等效性好。測試電流的波形為正弦波，頻率與電源頻率相差僅5Hz。45Hz和55Hz兩種頻率用于測量。
        2、抗干擾能力強。本儀器可以采用異頻法測量，配合我們現代軟硬件濾波處理技術，使得儀器發展具有很高的抗干擾性能，測試分析數據安全穩定可靠。
        3、精度高。基本信息誤差僅0.005Ω，可用來進行測量系統接地阻抗影響很小的大地網。
        4、強大。可測量電流樁、電壓樁、地面電阻器、步進電壓、接觸電壓。
        5、操作簡單。所有中文菜單操作都可以直接顯示測量結果。
        ZSDW-5A大型地網接地電阻測試儀是大家在做高壓電力試驗，尤其是在野外進行試驗的是，經常需要用到的設備，因此不論是在選擇設備，還是在使用設備的時候，都需要格外注意。
