中試控股技術研究院魯工為您講解： CT、PT測試儀/變頻式（實力大廠）

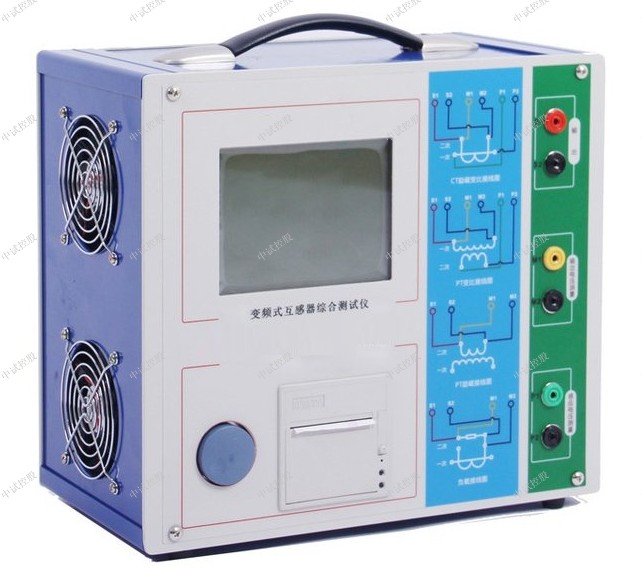

ZSCPT-120P變頻互感器綜合特性測試儀
參考標準：GB20840.1，GB20840.2，GB20840.3

ZSCPT-120P變頻互感器綜合特性測試儀是由本中試控股在廣泛聽取用戶意見、經過大量的市場調研、深入進行理論研究之后研發的新一代的電流、電壓互感器測試儀器。裝置采用高性能DSP和ARM、先進的制造工藝。用于保護類電流互感器（CT）及電壓互感器（PT）多種參數的高精度測量。滿足各類CT（如：保護類、計量類、TP類）的勵磁特性（即伏安特性）、變比、極性、二次繞組電阻、二次負荷、比差以及角差等測試要求，滿足各類PT電磁單元的勵磁特性、變比、極性、二次繞組電阻、比差以及角差等測試?？蓪崿F一鍵完成CT直阻、勵磁、變比和極性測試功能，自動化程度高、穩定可靠，在國內處于領先水

中試控股始于1986年 ? 30多年專業制造 ? 國家電網.南方電網.內蒙電網.入圍合格供應商

ZSCPT-120P變頻互感器綜合特性測試儀

ZSCPT-120P變頻互感器綜合特性測試儀技術特點
1、功能全面，既滿足各類CT（如：保護類、計量類、TP類）的勵磁特性（即伏安特性）、變比、極性、二次繞組電阻、二次負荷、比差以及角差等測試要求，又可用于各類PT電磁單元的勵磁特性、變比、極性、二次繞組電阻、比差以及角差等測試。
2、自動給出拐點電壓/電流、10%(5%)誤差曲線、準確限值系數（ALF）、儀表保安系數（FS）、二次時間常數(Ts)、剩磁系數(Kr)、飽和及不飽和電感等CT、PT參數。
3、測試滿足GB20840.1，GB20840.2 GB20840.3等各類互感器標準，并依照互感器類型和級別自動選擇何種標準進行測試。
4、基于先進的低頻法測試原理，能應對拐點高達45KV的CT測試。
5、界面友好美觀，全中文圖形界面。
6、裝置可存儲2000組測試數據，掉電不丟失。試驗完畢后用U盤存入PC機，用軟件進行數據分析，并生成WORD報告。
7、測試簡單方便，一鍵完成CT直阻、勵磁、變比和極性測試，而且除了負荷測試外，CT其他各項測試都是采用同一種接線方式。
8、易于攜帶，裝置重量<9Kg。
ZSCPT-120P變頻互感器綜合特性測試儀技術參數
測試用途:保護類CT，保護類PT
輸出0~180Vrms，12Arms，18A（峰值）
CT變比測量范圍：1~40000，精度： ±0.2%
PT變比測量范圍：1~40000，精度： ±0.2%
相位測量精度:±5min
分辨率：0.5min
二次繞組電阻測量:范圍0~300Ω,精度:2%±2mΩ
交流負載測量:范圍0~1000VA,精度:2%±0.2VA
輸入電源電壓:AC220V±10%，50Hz
工作環境溫度：-10οC~50οC，濕度：≤90%
尺寸、重量:尺寸340mm x 300mm x 150mm重量<9kg

互感器測試儀是電力工作者經常需要使用的儀器，由于其高電壓、高電流等屬性，因此使用的過程中，需要注意的安全問題有很多，電力工作者在熟悉了產品工作原理之后，也需要熟悉產品的使用說明，嚴格按照說明書規范來進行使用。
中試控股技術博士為您解答：互感器綜合特性測試儀是專業用于對保護類、計量類CT/PT進行自動測試，適用于實驗室也適用于現場檢測的電力設備，無需外接其他輔助設備，單機即可操作，適用于實驗室也可用于現場檢測。擁有體積小，重量輕的特點。測試精確度高，可插U盤。
儀器面板說明：
1.設備接地端子          2.設備微型打印機             3.設備液晶顯示屏
4.PC上傳口               5.U盤通訊口6.外接數據口        7.光電旋轉鼠標
8.電源開關                9.保護器+漏電保護                 10.二次直阻輸出口
11.PT 二次輸入口   12.交流電壓/負載測試輸出口    13.CT 二次輸入口
14.CT一次輸入口    15. 機箱右側電源輸入，～220V（±10％）
主要技術參數：
  輸入電壓 輸出最高電壓 輸出最大電流 功 率 測量精度
CT伏安輸出 220V 0—2500V 20A 3KVA < 0.5%
PT伏安輸出 220V 0—330V   3KVA < 0.5%
CT變比輸出 220V 0-8V 0—1000A ――― < 0.5%
PT變比輸出 220V 0—2500V   ――― < 0.5%
CT 變比測量 比值最高顯示：999.9K:5/1 < 0.5%
PT 變比測量 比值最高顯示：999.9K:100、150、100/3、100/ < 0.5%
直阻測量 最高測量阻值：0-20歐 < 3%
角差 最小顯示：0.01分精度：±10分 比差 最小顯示：0.01%精度：<0.5%
二次通流 電流：0-200A時間：1~5分鐘 二次耐壓 電壓：0-2500V時間：1~5分鐘
工作溫度 -10～55℃ 工作電壓 AC220V（±20％）50HZ
測試儀主機體積 420×300×270 主機重量 26Kg
 中試控股技術博士為您解答：變頻式互感器綜合測試儀是一種專門為測試互感器：伏安特性、變比、極性、誤差曲線、角差比差、計算拐點和二次側回路檢查等設計的多功能現場試驗儀器，用于現場測量和實驗室都是比較方便的，無需外接其他輔助設備，斷電后數據也不會丟失，單機即可操作，使用簡單，測量精確度高。
面板說明：
紅黑S1、S2端子：試驗電源輸出             ?黃黑M1、M2端子：輸出電壓回測
綠黑P1、P2端子：感應電壓測量端子      ?旋轉鼠標：輸入數值和操作命令
液晶顯示屏：中文顯示界面                      ?打印機：打印測試報告
主要技術參數：
測試用途 保護類CT，保護類PT
輸出 0~180Vrms，12Arms，36A（峰值）
電壓測量精度 ±0.2%
CT變比
測量 范圍 1~30000
精度 ±0.2%
PT變比
測量 范圍 1~10000
精度 ±0.2%
相位測量 精度 ±5min
分辨率 0.5min
二次繞組電阻測量 范圍 0~300Ω
精度 2%±2mΩ
交流負載測量 范圍 0~300VA
精度 2%±0.2VA
輸入電源電壓 AC220V±10%，50Hz
工作環境  溫度：-10οC~50οC，  濕度：≤90%
尺寸、重量 尺寸33cm x 29.4cm x 18cm      重量<9kg
 中試控股技術博士為您解答：全自動抗干擾介損測試儀主要用來進行電力行業中變壓器、互感器、套管、電容器、避雷器等設備的介損測量，具有測試速度快、精度高、使用方便可靠等很多特點，深受廣大電力工作者的歡迎，本
儀器結構：
電路：傅立葉變換、復數運算等全部計算和量程切換、變頻電源控制等。
        控制面板：打印機、鍵盤、顯示和通訊中轉。
        變頻電源：采用SPWM開關電路產生大功率正弦波穩壓輸出。
        升壓變壓器：將變頻電源輸出升壓到測量電壓，最大無功輸出2KVA/1分鐘。
        標準電容器：內Cn，測量基準。
        CN電流檢測：用于檢測內標準電容器電流，10μA～1A，輸入電阻＜2Ω。
        Cx正接線電流檢測：只用于正接線測量，10μA～1A，輸入電阻＜2Ω。
        Cx反接線電流檢測：只用于反接線測量，10μA～1A，輸入電阻＜2Ω。
        反接線數字隔離通訊：隔離電壓20kV，采用精密MPPM數字調制解調器，將反接線電流信號送到低壓側
        工作原理：
        啟動測量后高壓設定值送到變頻電源，變頻電源用PID算法將輸出緩速調整到設定值，測量電路將實測高壓送到變頻電源，微調低壓，實現準確高壓輸出。根據正/反接線設置，測量電路根據試驗電流自動選擇輸入并切換量程，測量電路采用傅立葉變換濾掉干擾，分離出信號基波，對標準電流和試品電流進行矢量運算，幅值計算電容量，角差計算tgδ。反復進行多次測量，經過排序選擇一個中間結果。測量結束，測量電路發出降壓指令變頻電源緩速降壓到0V。
按被測試品是否接地分兩種測量方式，即正接線測量方式和反接線測量方式。兩種測量方式的原理如圖所示

ZSCPT-120P變頻互感器綜合特性測試儀時功能全面，既滿足各類CT（如：保護類、計量類、TP類）的勵磁特性（即伏安特性）、變比、極性、二次繞組電阻、二次負荷、比差以及角差等測試要求，又可用于各類PT電磁單元的勵磁特性、變比、極性、二次繞組電阻、比差以及角差等測試。

ZSCPT-120P變頻互感器綜合特性測試儀

ZSCPT-120P 變頻互感器綜合特性測試儀

主菜單有6個可選項，分別為CT測試 ，PT測試，數據查詢，U盤轉存,時鐘設置，出廠設置。
CT測試：包括CT伏安特性測試，CT變比極性測試，CT比差角差測試，CT二次負荷測試，CT二次直流電阻測試，CT交流耐壓測試，CT一次通流試驗合計7個功能選擇
PT測試：包括PT伏安特性測試，PT變比極性測試，PT比差角差測試，PT二次負荷測試，PT二次直流電阻測試，PT交流耐壓測試，合計6個功能選擇
數據查詢：所有測試的數據全部保存在數據查詢里面
U盤轉存：將所測試的數據全部導入到U盤
時鐘設置：如果當前的時間不準確，可以進入時鐘設置進行調整
出廠設置：用于出廠前廠家進行相關參數的設置和調試，不對用戶開放。
3、CT伏安特性試驗
   試驗目的：檢查互感器的鐵芯質量，通過鑒別磁化曲線的飽和程度，計算10%誤差曲線，并用以判斷互感器的二次繞組有無匝間短路。
在主菜單界面，用手指點擊CT測試選項上，即可進入CT試驗內容選擇菜單（如圖3所示）。
（1）CT伏安特性試驗的軟件界面
在“CT試驗”主界面上，手指單擊即可進入CT伏安特性試驗設置界面，如圖4所示。
界面參數說明：
互感器編號：為當前的測試互感器輸入一個唯一的編號，以供區分。
最大輸出電壓：電流互感器二次側所能承受的最大電壓，升壓器輸出電壓范圍為0-2500V。
最大輸出電流：電流互感器二次側所能承受的最大電流，升壓器電流范圍為0～20A。
CT額定二次電流：當前的電流互感器的二次額定電流，一般為5A或者1A。
CT二次阻抗：指互感器的二次阻抗值，如果不知道可以用直流電阻功能測試一下，或者輸入一個小于0.1Ω的數值。
開始：按此鍵試驗開始，進入CT伏安特性測試界面。
返回：按此鍵返回到上一級試驗界面。
注：參數設置：
最大輸出電流：設置范圍（0-20A）為儀器輸出的最高設置電流，如果實驗中電流達到設定值，將會自動停止升流，以免損壞設備。根據經驗通常電流互感器電流設置值大于等于3A，保護用的電流互感器大于等于5A,就可以測試到拐點值。
最大輸出電壓：設置范圍（0-2500V）為儀器輸出的最高設置電壓，通常電壓設制值稍大于拐點電壓，這樣可以使曲線顯示的比例更加協調，電壓設置過高，曲線貼近Y軸（電壓值坐標），電壓設置過低，曲線貼近X軸（電流值坐標）。如果實驗中電壓達到設定值，將會自動停止升壓，以免損壞設備。根據經驗測量級的電流互感器電壓設置多半在50V及以下即可測試到拐點，保護級電流互感器電壓設置要稍微高點，一般100V以內也是可以測試到拐點的。
如果互感器拐點未知可根據經驗設定一個電壓（通?；ジ衅髯儽仍酱髣t拐點電壓越高）。比如設定200V進行測試，如果曲線非常貼近X軸，則可根據拐點位置降低設置電壓為100V；如果曲線沒有達到拐點，即電壓到達或接近設定值400V時電流只有幾毫安或幾十毫安，則說明電壓設置過低，相應的升高設置電壓即可做出伏安特性曲線。
根據經驗一般小變比的電流互感器比如500/5，其電壓設置50V以內，電流設置2A左右就能夠測試到拐點值，如果加大電壓，會導致曲線非常貼近X 軸（電流值坐標）。
（2）CT伏安特性試驗的操作說明
確認接線無誤后，先接通主回路輸出控制開關，設置好最大輸出電壓、最大輸出電流等參數后，用手指點擊左下角的 開始 選項，即可開始試驗。
①試驗
試驗的接線
使用裝置進行試驗的原理接線圖，如圖5所示。
注意1：做CT伏安特性試驗時，裝置上其他的端子請勿接線，且電流互感器的伏安特性試驗，只對繼電保護有要求的二次繞組進行。
注意2：做CT伏安特性試驗時，應將所試驗CT的二次繞組兩根線均與原有接線斷開且不能接地，并將其它二次繞組斷開。
注意3：若長時間連續做了多次CT伏安特性試驗，應休息冷卻一定時間，以免裝置過熱燒壞。

ZSDW-5A大型地網接地電阻測試儀是大家在做高壓電力試驗，尤其是在野外進行試驗的是，經常需要用到的設備，因此不論是在選擇設備，還是在使用設備的時候，都需要格外注意。

注意4：測得的伏安特性曲線與過去或出廠的伏安特性曲線比較，電壓不應有顯著降低。若有顯著降低，應檢查二次繞組是否存在匝間短路。當有匝間短路時，其曲線開始部分電流較正常的略低。
試驗方法
根據試驗接線圖確認接線無誤后，接通主回路輸出控制開關，在CT伏安特性試驗界面上設置參數完成后，點擊 開始 ，即進入CT伏安特性試驗曲線圖界面，如圖6所示。
此時裝置自動根據設置的電壓、電流來逐步增加電壓、電流進行測試，在測試過程中每測出一個點將自動在誤差數據里面記錄，并顯示記錄當前電壓值、當前電流值等參數。
試驗過程中，屏幕右上角的V和I實時顯示當前的電流和電壓值，最右上角的白色框為設備的狀態欄，實時跟蹤和顯示設備的動作和狀態，試驗過程中如果要人為的終止試驗，點擊返回按鍵即可自動返回中止試驗。
②測試結果操作說明
試驗結束后，屏幕顯示CT伏安特性測試曲線（如圖7所示）。該界面各操作功能如下：
打?。河檬种更c擊 打印 選項，打印機將打印當前的伏安特性曲線和伏安特性數據。
保存：用手指點擊 保存 選項，即可將當前數據及伏安特性曲線圖保存在裝置的內存中。
返回：返回上一級菜單界面。
伏安特性數據：觸摸點擊后，會彈出當前的伏安特性數據表，上面記錄了伏安特性的電壓和電流，如圖8所示。
圖 9
5%誤差數據：觸摸點擊顯示5%的誤差數據，如圖10所示。
5%誤差曲線測試說明：
（針對5%誤差曲線說明，10%誤差曲線類似）
保護用電流互感器二次負荷應滿足5%誤差曲線的要求，只要電流互感器二次實際負荷小于5%誤差曲線允許的負荷，在額定電流倍數下，合格的電流互感器的測量誤差即在5%以內。二次負荷越大，電流互感器鐵心就越容易飽和，所允許的電流倍數就越小。在圖10中例所示（所測CT為120/5 10P10級）電流倍數為10倍時，所允許的二次負荷為1Ω,大于該CT的額定負荷15VA根據P=I平方乘以R算出為0.42歐,通過該數據可判斷該互感器合格。

被測電阻＝倍率×讀數臂指示
如果需要外接電源，則電源應根據電橋要求選取，一般電壓為2～4V，接線不僅要注意極性正確，而且要接牢靠，以免脫落致使電橋不平衡而損壞檢流計。
測量結束時，應先斷開檢流計按鈕，再斷開電源，以免在測量具有電感的直流電阻時其自感電動勢損壞檢流計。
6.        tgδ及電容量(20kV及以上)測量
6.1        該項目適用范圍
電流互感器的交接、大修后和預防性試驗
6.2        試驗時使用的儀器
0.5級及以上精度、三位有效數值及以上，自動抗干擾一體化電橋或QS19型電橋等。
6.3        測量步驟
一般采用正接線法測量，試驗接線和測試步驟參見測試儀器的使用說明書。
操作及注意事項：
測量tgδ是一項高電壓試驗，電橋橋體外殼應用足夠截面的導線可靠接地，對橋體或標準電容器的絕緣應保持良好狀態。反接線測量時，橋體內部及標準電容器外殼均帶高壓，應注意安全距離。
6.4        影響tgδ的因素和結果的分析
在排除外界干擾，正確地測出tgδ值后，還需對tgδ的數值進行正確分析判斷。為此，就要了解tgδ與哪些因素影響有關。根據tgδ測量的特點，除不考慮頻率的影響（因施加電壓頻率基本不變）外，還應注意以下幾個方面的問題。
（1）、溫度的影響
溫度對tgδ有直接影響，影響的程度隨材料、結構的不同而異。一般情況下，tgδ是隨溫度上升而增加的?，F場試驗時，設備溫度是變化的，為便于比較，應將不同溫度下測得的tgδ值換算至20℃（見附錄B）。例如，25℃時測得絕緣油的介質損失角為0.6％，查附錄B得25℃時的系數為0.79，因此20℃時的絕緣油介質損失角即為tgδ20＝0.6％×0.78＝0.47％。
應當指出，由于被試品真實的平均溫度是很難準確測定的，換算系數也不是十分符合實際，故換算后往往有很大誤差。因此，應盡可能在10～30℃的溫度下進行測量。
有些絕緣材料在溫度低于某一臨界值時，其tgδ可能隨溫度的降低而上升；而潮濕的材料在0℃以下時水分凍結，tgδ會降低。所以，過低溫度下測得的tgδ不能反映真實的絕緣狀況，容易導致錯誤的結論，因此，測量tgδ應在不低于5℃時進行。
油紙絕緣的介質損耗與溫度關系取決于油與紙的綜合性能。良好的絕緣油是非極性介質，油的電 主要是電導損耗，它隨溫度升高而增大。而紙是極性介質，其年 由偶極子的松弛損耗所決定，一般情況下，紙的培 在一40～60℃的溫度范圍內隨溫度升高而減小。因此，不含導電雜質和水分的良好油紙絕緣，在此溫度范圍內其邊 沒有明顯變化。對于電流互感器與油紙套管，由于含油量不大，其主絕緣是油紙絕緣。因此，對把 進行溫度換算時，不宜采用充油設備的溫度換算方式，因為其溫度換算系數不符合油紙絕緣的tgδ隨溫度變化的真實情況。
當絕緣中殘存有較多水分與雜質時，tgδ與溫度關系就不同于上述情況，tgδ隨溫度升高明顯增加。如兩臺220kV電流互感器通入50％額定電流，加溫9h，測取通入電流前后tgδ的變化，tgδ初始值為0.53％的一臺無變化，tgδ初始值為0.8％的一臺則上升為1.1％。實際上初始值
