ZSCTP-220P變頻互感器綜合特性測試儀（精度0.05%）是由本中試控股在廣泛聽取用戶意見、經過大量的市場調研、深入進行理論研究之后研發的新一代的電流、電壓互感器測試儀器。裝置采用高性能DSP和ARM、先進的制造工藝。用于保護類電流互感器（CT）及電壓互感器（PT）多種參數的高精度測量。滿足各類CT（如：保護類、計量類、TP類）的勵磁特性（即伏安特性）、變比、極性、二次繞組電阻、二次負荷、比差以及角差等測試要求，滿足各類PT電磁單元的勵磁特性、變比、極性、二次繞組電阻、比差以及角差等測試。可實現一鍵完成CT直阻、勵磁、變比和極性測試功能，自動化程度高、穩定可靠，在國內處于領先水平。

中試控股始于1986年 ? 30多年專業制造 ? 國家電網.南方電網.內蒙電網.入圍合格供應商

ZSCPT-220P變頻互感器綜合特性測試儀（精度0.05%）功能介紹
1、功能全面，既滿足各類CT（如：保護類、計量類、TP類）的勵磁特性（即伏安特性）、變比、極性、二次繞組電阻、二次負荷、比差以及角差等測試要求，又可用于各類PT電磁單元的勵磁特性、變比、極性、二次繞組電阻、比差以及角差等測試。
2、自動給出拐點電壓/電流、10%(5%)誤差曲線、準確限值系數（ALF）、儀表保安系數（FS）、二次時間常數(Ts)、剩磁系數(Kr)、飽和及不飽和電感等CT、PT參數。
3、測試滿足GB20840.1，GB20840.2 GB20840.3等各類互感器標準，并依照互感器類型和級別自動選擇何種標準進行測試。
4、基于先進的低頻法測試原理，能應對拐點高達45KV的CT測試。
5、界面友好美觀，全中文圖形界面。

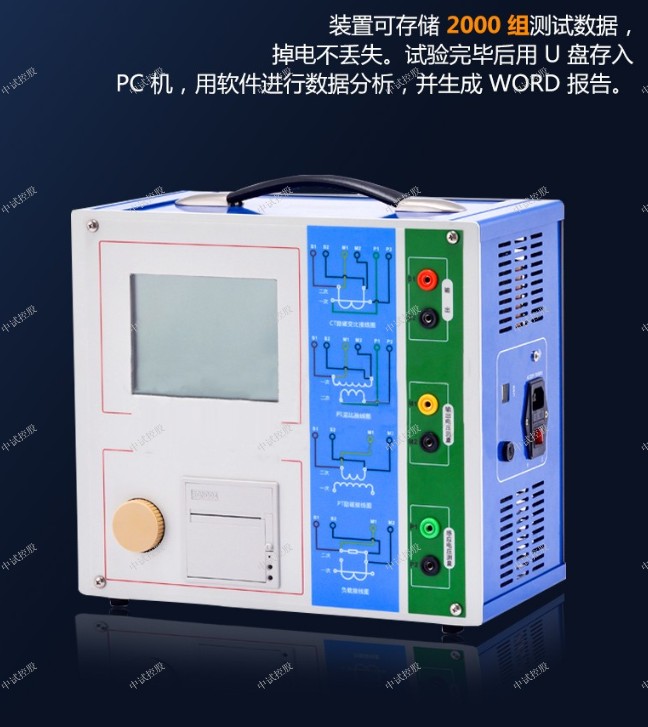

6、裝置可存儲2000組測試數據，掉電不丟失。試驗完畢后用U盤存入PC機，用軟件進行數據分析，并生成WORD報告。
7、測試簡單方便，一鍵完成CT直阻、勵磁、變比和極性測試，而且除了負荷測試外，CT其他各項測試都是采用同一種接線方式。
8、易于攜帶，裝置重量<9Kg

ZSCPT-220P變頻互感器綜合特性測試儀（精度0.05%）技術特點
1、低頻法測試CT/PT勵磁曲線和10%/5%誤差曲線
2、電壓法測試CT/PT變比、極性，CT角差、比差
3、適用于各類CT/PT的測試（含套管CT、暫態CT、GIS組合CT）
4、自動記錄飽和磁滯曲線
5、CT二次外回路負荷
6、支持多通道擴展箱
7、支持150A外接升流器，通流加量、變比驗證
8、5.7”圖形透反式LCD，陽光下可視
9、采用旋轉光電鼠標操作，面板自帶打印機
10、裝置可存儲3000組測試數據，掉電不丟失
11、測試方便，輕小便攜，僅重9kg

ZSCPT-220P變頻互感器綜合特性測試儀（精度0.05%）技術參數
輸出電壓：0~180V (RMS)
輸出電流：0~12A(RMS)，峰值36A
電壓測量：準確度±0.05%
CT變比測量范圍：1~30000
PT變比測量范圍：1~10000
變比測量準確度：±0.05%
相位測量：準確度±2’，分辨率： 0.2’
二次繞組電阻測量：范圍 0.1~300Ω，分辨率：0.1mΩ
升流電流輸出：0~150A
輸入電源電壓：AC220V±20%，50HZ
工作條件：溫度  -10℃~50℃，  濕度  ≤90%

ZSCPT-220P變頻互感器綜合特性測試儀（精度0.05%）時功能全面，既滿足各類CT（如：保護類、計量類、TP類）的勵磁特性（即伏安特性）、變比、極性、二次繞組電阻、二次負荷、比差以及角差等測試要求，又可用于各類PT電磁單元的勵磁特性、變比、極性、二次繞組電阻、比差以及角差等測試。

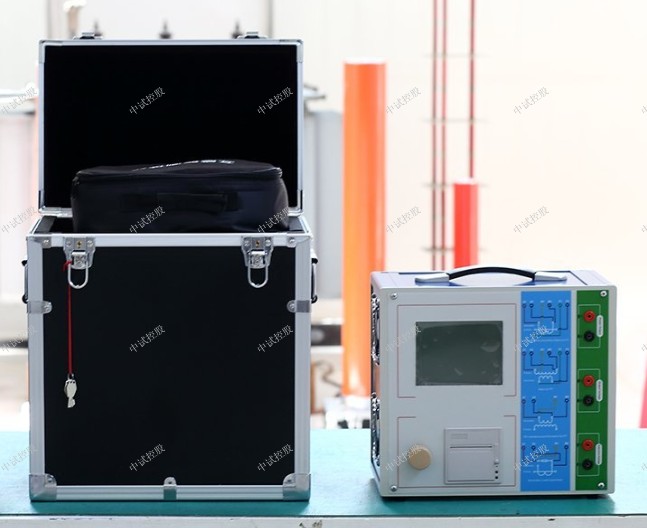

ZSCPT-220P變頻互感器綜合特性測試儀（精度0.05%）

什么是串級絕緣油浸式電壓互感器？
電壓在110kV及以上時，采用油浸式單相電壓互感器是不經濟的，因為電壓互感器的一次繞組與二次繞組和鐵芯的絕緣應能承受電力系統的相電壓，，要用大量高級絕緣材料，并且在制造工藝上要求也是很高的，所以，一般都將電壓互感器做成串級絕緣式。串級絕緣式電壓互感器是由串聯在相與地之間的扼流線圈構成的一種感應式電位器，扼流線圈流過的電流相同，而且與電力系統的相電壓成正比，與地連接的一個扼流線圈具有二次繞組的功能，當電力系統相電壓有變化，流過扼流線圈的電流也隨之改變．二次繞組中的感應電動勢發生相應變化。這種串級絕緣式電壓互感器由于采用兩個(llOkV)或四個(220kV)扼流線圈，因此，其絕緣要求減低為原來的1/2或1/4，比普通電壓互感器在絕緣上要經濟得多。串級絕緣式電壓互感器一般做成單相的，它有兩個二次繞組。
什么是互感器極性，又將如何檢測區分？
電壓互感器(PT)和電流互感器（Ct）是電力系統重要的電氣設備,它承擔著高、低壓系統之間的隔離及高壓量向低壓量轉換的職能。其接線的正確與否,對系統的保護、測量、監察等設備的正常工作有極其重要的意義。在新安裝PT、CT投運或更換PT、CT二次電纜時，利用極性試驗法檢驗PT、CT接線的正確性，已經是繼電保護工作人員必不可少的工作程序。
1、電壓互感器用于測量交流信號，交流信號本身一般不分極性。對于原邊和副邊兩個信號一起描述時，為了固定其相位關系，引入同名端的說法。同名端的定義往往比較拗口。簡單講，在某一時刻，同名端具有相同的極性。
2、電壓互感器分為加極性和減極性。一次的A與二次的a、一次的C與二次的c為同名端時，稱為減極性，否則，稱為加極性。常用互感器為減極性。
避免其極性接反就是要找到互感器輸入和輸出的“同名端”，具體的方法就是“點極性”。這里以電流互感器為例說明如何點極性。
具體方法一：
將指針式萬用表接在互感器二次輸出繞組上，萬用表打在直流電壓檔；然后將一節干電池的負極固定在電流互感器的一次輸出導線上；再用干電池的正極去“點”電流互感器的一次輸入導線，這樣在互感器一次回路就會產生一個+（正）脈沖電流；同時觀察指針萬用表的表針向哪個方向“偏移”，若萬用表的表針從0由左向右偏移，郎表針“正啟”，說明你接入的“電流互感器一次輸入端”與“指針式萬用表正接線柱連接的電流互感器二次某輸出端”是同名端，而這種接線就稱為“正極性”或“加極性”；若萬用表的表針從0由右向左偏移，郎表針“反啟”，說明你接入的“電流互感器一次輸入端”與“指針式萬用表正接線柱連接的電流互感器二次某輸出端”不是同名端，而這種接線就稱為“反極性”或“反極性”；
具體方法二：
 互感器極性測試儀儀器是我公司專門為測CT和變壓器的極性而設計，按圖接好線后，按下測試鍵2秒鐘，如果綠燈閃爍，則為同極性，如果紅燈閃爍則為反極性。
使用說明，按圖接好線后，按下測試鍵2秒鐘，如果綠燈閃爍，則為同極性，如果紅燈閃爍則為反極性。
中試控股生產的ZSFA-V全功能型互感器綜合測試儀具有快捷、簡單、精確、方便等優點，僅需進行簡單的數字設定：設定最高測試電壓、最大電流裝置將自動從零逐步升壓。測試全過程自動記錄數據，并自動地將伏安特性曲線描繪并顯示出來，省去手動調壓、人工記錄、整理、描曲線等煩瑣勞動。
全功能型互感器綜合測試儀功能全面
可測試CT/PT的：“伏安特性”，“5％、10％和15％誤差曲線”，“變比、極性”， “二次負載”，“二次回路”，“二次耐壓”，退磁功能。
內設功能狀態說明，無需說明書，極易操作、掌握。

ZSCTP-220P變頻互感器綜合特性測試儀（精度0.05%）

互感器極性測試儀儀器是我公司專門為測CT和變壓器的極性而設計，按圖接好線后，按下測試鍵2秒鐘，如果綠燈閃爍，則為同極性，如果紅燈閃爍則為反極性。
使用說明，按圖接好線后，按下測試鍵2秒鐘，如果綠燈閃爍，則為同極性，如果紅燈閃爍則為反極性。
中試控股生產的ZSFA-V全功能型互感器綜合測試儀具有快捷、簡單、精確、方便等優點，僅需進行簡單的數字設定：設定最高測試電壓、最大電流裝置將自動從零逐步升壓。測試全過程自動記錄數據，并自動地將伏安特性曲線描繪并顯示出來，省去手動調壓、人工記錄、整理、描曲線等煩瑣勞動。
全功能型互感器綜合測試儀功能全面
可測試CT/PT的：“伏安特性”，“5％、10％和15％誤差曲線”，“變比、極性”， “二次負載”，“二次回路”，“二次耐壓”，退磁功能。
內設功能狀態說明，無需說明書，極易操作、掌握。
全功能型互感器綜合測試儀輸出電壓高、容量大
伏安特性試驗：220V單機最大輸出電壓高達1000V.變比測試：最大電流輸出高達600A。設備電源輸出全部為真實電壓和電流值，并且波形為標準正弦波，頻率為50Hz；能夠真正有效模擬互感器的真實狀態，符合國家相關檢修規定。
調壓分辨率最小可以達到0.15V
全功能型互感器綜合測試儀大屏幕全漢化圖形界面 、旋轉鼠標操作
測試時直接顯示伏安曲線圖，坐標自動縮放，清晰美觀，直觀方便。
面板自帶打印機，可隨時打印曲線圖及測試數據。
操作采用我公司獨創的光電旋轉鼠標進行。全面取消面板按鍵、開關、控制旋鈕等各種常規控件。操作非常方便簡單，只需左旋、右旋、點擊，便可完成所有操作。
全功能型互感器綜合測試儀附加功能全面
帶有大容量存儲器，可存儲2000組測試數據，數據掉電永不丟失；
具有完善的數據查詢、瀏覽、打印、清空等功能。
拐點自動計算功能，試驗數據篩選打印功能。
背光軟件調整功能；自帶日期/時間功能。
帶有RS232通信接口，可以通過接口將數據上傳至電腦保存、顯示編輯、打印。
帶有U盤接口，可通過接口將數據上傳至電腦保存、顯示編輯、打印。
單機一體化，重量輕，僅重20Kg，方便攜帶，便于流動試驗。
母線停電或電壓互感器退出運行時，應對故障濾波器采取什么措施？
母線停電或電壓互感器退出運行時，一定要先將故障濾波器的電壓量切換斷路器切換到運行的母線或運行的電壓互感器上，防止故障濾波器因失壓而誤動。
電壓互感器的額定電壓比怎么表示？
額定電壓比Kn—Uin/U2n，與變壓器的定義是一致的。由于一、二次額定電壓已確定，所以額定電壓比KN也是一定的。在實際應用中電壓互感器的電壓比都采用銘牌上標出的一、二次額定電壓的比式，用分數形式表示，分子為額定一次電壓，分母為額定二次電壓。
電壓互感器的額定一次電壓技術數據有哪些？
電壓互感器在規定的使用環境和運行條件下，其主要技術數據的規定為：電壓互感器的額定一次電壓(kV)與所連接電力系統母線的額定電壓應該相同，按我國的標準電壓等級可分為0.38、3、6、10、15、20、35、60、l10、154、220、330、350。對三相電壓互感器和相間連接用的單相電壓互感器，額定一次電壓是指電壓。對供相地間連接用的三相電壓互感器，額定一次電壓取上列數值的1√3。
