變頻互感器特性分析實驗儀（中試大廠）
時間：2023-03-08
中試控股技術研究院魯工為您講解： 變頻互感器特性分析實驗儀（中試大廠）
ZSCTP-220P變頻互感器綜合特性測試儀
參考標準：GB20840.1，GB20840.2，GB20840.3
點觸對應檢定功能，比差角差檢定即“ ”。
2、內部標準電壓互感器的檢定
*檢定時，施加一次電壓不得超過3300V*1.2=3960V
本儀器內部標準互感器可依照JJG314-2010《測量用電壓互感器》所規定的比較法電路進行檢定。
點觸主界面中的“ ”按鈕，點觸“ ”進入內部標準電壓互感器檢定。
點觸選擇對應“電壓變比”，點觸“ ”進行檢定。
*檢定時，施加一次電壓不得超過3300V*1.2=3960V，即不得超過4KV.
（四）數據存儲及導出、上傳
1.數據存儲：
儀器標準配置16GSD卡，存儲格式為txt文件，命名方式為“對象”-“編號”-“日期”-“時鐘”.txt。
數據儲存量超百萬組。
2.數據查看：
點觸主界面中的“ ”按鈕。
點觸查看對象。
點觸“ ”，查閱存儲條目，點觸查看的條目，點觸“ ”。
3.數據轉存U盤：
插入U盤，點觸主界面“ ”。轉存完成后，“data”文件夾在U盤中。
（五）、系統設置
主界面下，點觸“ ”，進入時間設置。
輸入時間后，點觸“ ”，窗口5秒后關閉。
參數設置為廠家的內部調試參數設置，需要密碼才能進入！
六、簡易故障排除
1.開機不顯示，檢查電源，以及保險絲。
2.觸摸失效，插入USB鼠標進行操作。
3. 開機不能加載測試程序，或者出現死機現象，請重新開機。重復多次故障依舊，與中試控股技術人員聯系。如依然不能解決，返廠維修。
七、裝箱清單
序 號名 稱數 量單 位1主機1臺2黑色耐磨護套四芯線航空插頭(儀器專用)1根3黑色耐磨護套兩芯線航空插頭（儀器專用）1根4紅色高壓線1根5黑色高壓線2 根6透明接地銅線1根7紅/黑測試夾各4個8電源線1根9保險管(220V/5A)3個10說明書1本11出廠報告1份12合格證1張
一、功能特點
1、 ZSCT-9300 電流互感器現場測試儀同時具有遞推法(遞推法0.05級，取代傳統六合一)測量電流互感器誤差、電位差法測量電壓互感器誤差功能于一身，方便現場開展計量裝置現場檢定工作。
2、 現場檢定電流互感器無需標準電流互感器、升流器、負載箱、調壓控制箱以及大電流導線，使用極為簡單的測試接線和操作實現電流互感器的檢定，極大的降低了工作強度和提高了工作效率，方便現場開展互感器現場檢定工作。
3、內部具有相當于被測電流互感器同變比的標準電壓互感器，其準確度可以達到0.05級，準確的測量出被測電流互感器的變比和空載誤差。然后結合阻抗與導納的測試結果推算出互感器的誤差。
4、 采用接近工頻的異頻功率電源測試，防止現場工頻電磁輻射和串聯干擾。
5、 測量范圍寬，可以至5A/5A~50000A/5A或5A/1A~8000A/1A。
6、 具有電流互感器變比、二次繞組直阻測試功能。
7、 采用800×480高分辨率大屏幕彩色液晶顯示，具有人性化的界面及操作設計，使操作變的更加方便、快捷。
8、 采用精準的軟件算法，測量數據的準確性進一步提高。
9、 具有智能判斷外接線狀況，提示接線錯誤、變比、極性錯誤等。
10、 自動對測試數據進行化整，并判斷是否超差，超差數據顯示高亮色，并且窗口右下角顯示超差，對互感器的數據特性直觀明了。
11、 直接出具現場檢定結論，合格或超差。
12、 大規模存貯器可存儲現場測試數據多達2000條。
13、 配備微型打印機，現場可將測試數據打印出來；也可以采用RS232或USB接口連接電腦將數據上傳后通過管理軟件打印數據證書。
14、 采用工程塑料模具機箱防震、防壓，保障現場操作人員的安全和設備安全。
二、技術指標
1 ：電流互感器誤差測量部分
② 整機準確度：被測電流互感器誤差限值的1/3
②測試范圍：5A/5A~50000A/5A或5A/1A~8000A/1A
注：二次電流為1A的電流互感器，通過等安匝測量方法變比可至50000A/1A。
其它末在表中出現的電流互感器變比的測試方法如下：
使用等安匝法測試電流互感器，例如：需測試1000A/5A的互感器，請您將儀器配套的測試線將被測電流互感器穿心兩匝，然后儀器中電流互感器測試界面中的一次電流輸為500A即可。此種測試方法不影響互感器測試數據的有效性。
同理其它變比使用以下處理方法：
額定一次（A） 穿心匝數 儀器一次電流（A）
80 2 40
120 2 60
8000 2 4000
12000 2 6000
③被測電流互感器工作范圍： 1％～200％
④二次負荷：2.5VA～300VA 、COSφ＝0.1～1.0
⑤被檢電流互感器準確度范圍：1.0、0.5、0.5S、0.2及0.2S
⑥電阻、導納測量誤差≤5.0％
測量范圍： R： 0.00Ω～20.0Ω
Y: 0.000mS～100.0mS
2：儀器消耗功率：20VA
3：儀器準確度等級：0.05S級
三、結構外觀
儀器由主機和配件箱兩部分組成，其中主機是儀器的核心，所有的電氣部分安裝在主機內部，其主機外箱采用高強度進口防水注塑機箱，堅固耐用，配件箱用來放置測試導線及配套工具。
1、結構尺寸
圖1、主機與配件箱尺寸
2、面板布置
圖2、面板布置圖
如圖2所示：最上方從左到右依次為CT二次測量端子（S1、S2、S3、S4）、CT一次測量端子（P1、P2）、打印機、RS232通訊接口、接地端子、USB連接插口、電源插座及開關，注意在操作時一定要確保所接的端子正確，否則有可能會影響測試結果甚至損壞儀器；面板左下方為彩色液晶顯示屏；液晶右側為操作鍵盤。
3、鍵盤說明
鍵盤共有30個鍵，分別為：F1~F5，數字0~9、小數點、↑、↓、←、→、 、#、 、存儲、查詢、退出、設置、切換、自檢、幫助。
數字鍵：0～9，在輸入參數時做為相應的數字使用。
小數點：在輸入參數時做為小數點使用。
↑、↓、←、→鍵：上下左右鍵
? 在主界面中用來移動光標，使其指向需要進行的項目功能條（功能條反色顯示）；
? 上下鍵在參數設置屏中用來移動光標，使其指向需要要更改的參數。
? 上下鍵在歷史數據查閱功能屏中用來翻閱記錄；
? 左右鍵在測試參數設置功能屏中用來切換可選的項目，可根據屏幕上方的提示用左右鍵在這些檔位中連續切換，選至需要的數值或項目；
鍵：確定鍵，在開機后按下此鍵進入主菜單。主菜單下按下此鍵即進入當前指向的功能選項（反色顯示的功能條），在輸入參數時，作用是開始輸入和結束輸入并使剛鍵入的數字有效。
退出鍵：返回鍵，按下此鍵均直接返回到主菜單；如果正在測試過程中、測試結束時按此鍵則同時返回主界面。
存儲鍵：在測試結果下，按存儲鍵可存儲當前項目測試結果。
查詢鍵：在主菜單下按下查詢鍵，可查詢已存儲的數據記錄。
設置鍵：在主菜單下按下設置，可快速進入參數設置屏。
F1~F5鍵：輔助功能鍵。F4是打印功能鍵。
切換、自檢、幫助、開關鍵：現為保留按鍵，無實際用途。
四、液晶界面
液晶顯示界面主要有九屏，包括主菜單和八個功能界面，下面分別加以詳細介紹。
1、主菜單界面
儀器開機即進入主菜單，界面如圖3所示：
圖3、主菜單界面
主菜單共有八個可選項，分別為：CT規程測試、CT單點測試、CT直阻測試、CT變比粗測、PT變比極性、國標查詢、歷史數據、系統設置。當光標指向哪一個功能選項時，哪個選項就變為反色顯示，可見圖四界面中選中項為‘CT規程測試’功能，按上下左右鍵可改變光標指向的選項。此時，按‘ ’確定鍵進入選中的功能顯示屏。頂端顯示欄顯示出設備名稱和編號、當前的日期和時間；底端欄為提示行，提示出當前選項的功能。
各功能選項的用途分別為：
? CT規程測試：按互感器檢定規程對被測CT進行各負荷點校驗，給出檢測結果。
? CT單點測試：對被測CT進行自選負荷點校驗，給出檢測結果。
? CT直阻測試：對被測CT的直流電阻進行測量。
? CT變比粗測：對被測CT進行變比值的粗略測量。
? PT變比極性：對PT進行變比和極性的近似測量。
? 國標查詢：儀器內置互感器校驗的國家標準，通過次界面可以查閱相關的標準要求。
? 歷史數據：查看已保存的測試結果記錄。同時可將儀器內部保存的測試記錄上傳到后臺管理計算機，方便用戶進行測試結果的管理。
? 系統設置：生產廠商調試用界面，用戶不需了解。
2、CT規程測試界面
在選中‘CT規程測試’功能時，進入規程測試設置屏。如圖4所示：
圖4、CT規程測試參數設置界面
參數設置屏可見，項目有：試品編號、試品型號、額定電流、額定負荷、CT_變比、CT_精度、功率因數、設置日期、設置時間、開始規程測試；同時還給出具體接線圖。
各項參數的含義和作用如下：
? 試品編號：對被測CT人為的進行編號，以便查詢方便，最多可設置12位數字或字母。
? 試品型號：被測CT的型號，最多可設置12位數字或字母。
? 額定電流：被測CT的二次側額定電流，正常為1A或5A，通過左右鍵來切換。
? 下限負荷：被測CT的下限負荷（也叫輕載負荷），通過左右鍵來切換。
? CT_變比：被測CT的變比值，通過左右鍵來進行切換設置。
? CT_精度：被測CT的精度等級，通過左右鍵來切換設置，可以選擇0.5、0.2、0.5S、0.2S 、0.1級。
? 功率因數：被測互感器的功率因數，通過左右鍵來切換設置，通常可為0.8和1.0。
? 設置日期：用來對當前的日期進行設置，調整當前的年、月、日。
? 設置時間：用來對時間進行設置，調整當前顯示的時、分、秒。
? 開始規程測試：在此選項按回車鍵開始規程測試。
參數設置完成后，選擇開始測試，出現圖5所示界面

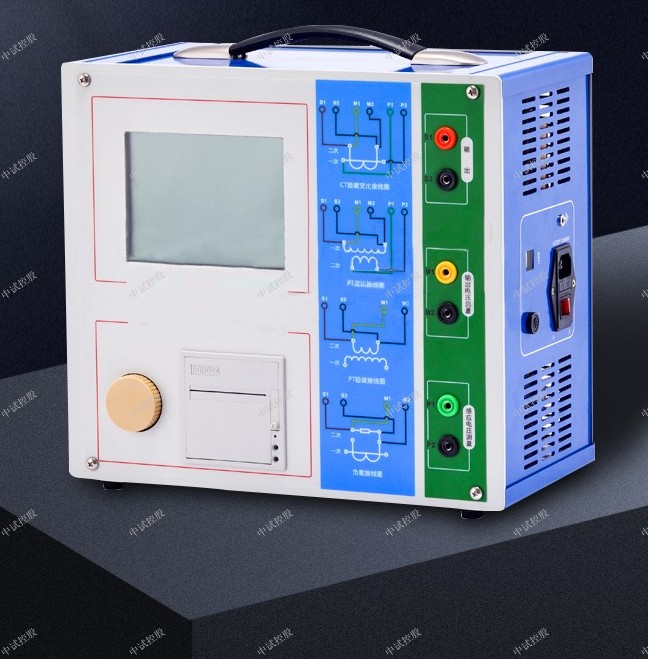

ZSCTP-220P變頻互感器綜合特性測試儀
參考標準：GB20840.1，GB20840.2，GB20840.3
ZSCTP-220P變頻互感器綜合特性測試儀（精度0.05%）是由本中試控股在廣泛聽取用戶意見、經過大量的市場調研、深入進行理論研究之后研發的新一代的電流、電壓互感器測試儀器。裝置采用高性能DSP和ARM、先進的制造工藝。用于保護類電流互感器（CT）及電壓互感器（PT）多種參數的高精度測量。滿足各類CT（如：保護類、計量類、TP類）的勵磁特性（即伏安特性）、變比、極性、二次繞組電阻、二次負荷、比差以及角差等測試要求，滿足各類PT電磁單元的勵磁特性、變比、極性、二次繞組電阻、比差以及角差等測試。可實現一鍵完成CT直阻、勵磁、變比和極性測試功能，自動化程度高、穩定可靠，在國內處于領先水平。
中試控股始于1986年 ? 30多年專業制造 ? 國家電網.南方電網.內蒙電網.入圍合格供應商
ZSCPT-220P變頻互感器綜合特性測試儀（精度0.05%）功能介紹

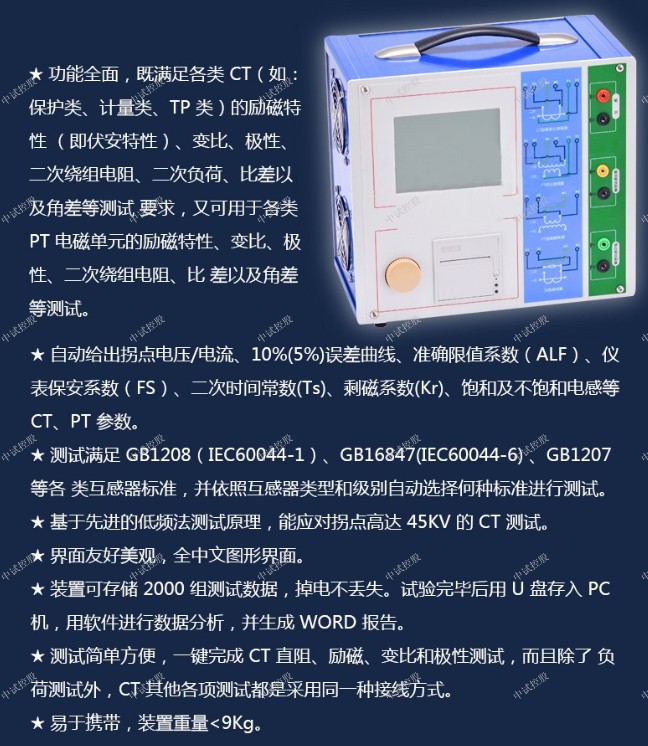

1、功能全面，既滿足各類CT（如：保護類、計量類、TP類）的勵磁特性（即伏安特性）、變比、極性、二次繞組電阻、二次負荷、比差以及角差等測試要求，又可用于各類PT電磁單元的勵磁特性、變比、極性、二次繞組電阻、比差以及角差等測試。
2、自動給出拐點電壓/電流、10%(5%)誤差曲線、準確限值系數（ALF）、儀表保安系數（FS）、二次時間常數(Ts)、剩磁系數(Kr)、飽和及不飽和電感等CT、PT參數。
3、測試滿足GB20840.1，GB20840.2 GB20840.3等各類互感器標準，并依照互感器類型和級別自動選擇何種標準進行測試。
4、基于先進的低頻法測試原理，能應對拐點高達45KV的CT測試。
5、界面友好美觀，全中文圖形界面。
6、裝置可存儲2000組測試數據，掉電不丟失。試驗完畢后用U盤存入PC機，用軟件進行數據分析，并生成WORD報告。

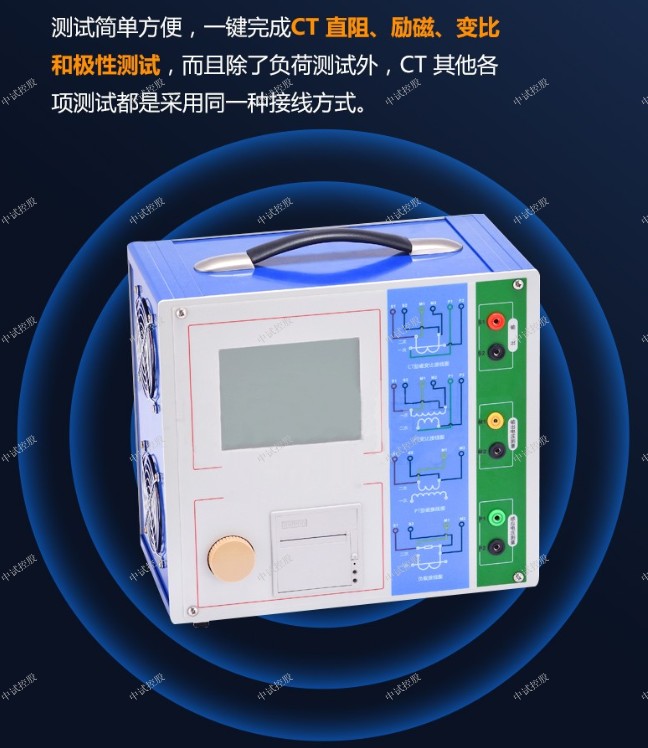

7、測試簡單方便，一鍵完成CT直阻、勵磁、變比和極性測試，而且除了負荷測試外，CT其他各項測試都是采用同一種接線方式。
8、易于攜帶，裝置重量<9Kg
ZSCPT-220P變頻互感器綜合特性測試儀（精度0.05%）技術特點
1、低頻法測試CT/PT勵磁曲線和10%/5%誤差曲線
2、電壓法測試CT/PT變比、極性，CT角差、比差
3、適用于各類CT/PT的測試（含套管CT、暫態CT、GIS組合CT）
4、自動記錄飽和磁滯曲線
5、CT二次外回路負荷
6、支持多通道擴展箱
7、支持150A外接升流器，通流加量、變比驗證
8、5.7”圖形透反式LCD，陽光下可視
9、采用旋轉光電鼠標操作，面板自帶打印機
10、裝置可存儲3000組測試數據，掉電不丟失
11、測試方便，輕小便攜，僅重9kg
ZSCPT-220P變頻互感器綜合特性測試儀（精度0.05%）技術參數
輸出電壓：0~180V (RMS)
輸出電流：0~12A(RMS)，峰值36A
電壓測量：準確度±0.05%
CT變比測量范圍：1~30000
PT變比測量范圍：1~10000
變比測量準確度：±0.05%
相位測量：準確度±2’，分辨率： 0.2’
二次繞組電阻測量：范圍 0.1~300Ω，分辨率：0.1mΩ
升流電流輸出：0~150A
輸入電源電壓：AC220V±20%，50HZ
工作條件：溫度 -10℃~50℃， 濕度 ≤90%
ZSCPT-220P變頻互感器綜合特性測試儀（精度0.05%）時功能全面，既滿足各類CT（如：保護類、計量類、TP類）的勵磁特性（即伏安特性）、變比、極性、二次繞組電阻、二次負荷、比差以及角差等測試要求，又可用于各類PT電磁單元的勵磁特性、變比、極性、二次繞組電阻、比差以及角差等測試。
ZSCPT-220P變頻互感器綜合特性測試儀（精度0.05%）
電流互感器交流耐壓試驗通常采用外施工頻電壓的方法a試驗的部位如下：
(1)一次繞組對二次繞組、鐵芯及地。
(2)二次繞組之間．試驗時，被測繞組接高壓，其余繞組短路接地，試驗電壓為2kV.
(3)末屏對地：試驗電壓也為2kV.
(1)加強運行維護。運行中一定要按使用說明書及叫注汕，發現滲漏或介質損牦因素變化時，要及時采取措施，避免產品內部受潮或水分蔓延。
(2)由于試驗條件的差異，測量結果會有定的分散性當介質損耗因數變化較大，但未超標的產品，可視其局部放電、色譜分析結果等性能符合要求與否?決定可青投入運行。但要注意監視介質損耗因數值增長的速度，如增長很快，達到警戒值時．應及時退出
運行檢查修復。
(3)對于介質損耗因數超標的產品，可視其值大小決定重新處理方法和時問的長短。因為浸油后的絕緣紙排水速度僅為不浸油時的1/20-1/30．若重新進灌處理．方法不當可能導致介質損耗因數上升。建議用低溫(50-60℃)、高真空(殘壓在i5Pa以下)，長時間(7-15d)的方法進行處理。如果處理效果不理想，只好返工重新包扎絕緣，直至產品合格。
運行中的電流互感器二次開路為什么會產生高電壓？
若二次側開路，使鐵心中的磁通劇增，引起鐵心重飽和，磁通波形畸變為平頂波。由于二次繞組的匝數多，感應電勢與磁通變化率成正比。因此，當磁通過零時，次繞組產生較高的尖頂波電勢e2，其峰值可達數千伏乃至萬伏，對工作人員和二次回路中的設備都有很大的危險。同時，由于鐵心磁感應強度和鐵損耗劇增，將使鐵心過熱而損壞絕緣。
電流互感器二次側為什么不能開路？
當運行中的電流互感器二次側開路后，一次側電流仍然不變，二次側電流等于零，則二次側電流產生的去磁磁通也消失了。這時，一次電流全部變成勵磁電流，使互感器鐵心飽和，磁通也增多；將產生以下后果：
(1)由于磁通增多，其二次側將產生數千伏高壓。
(2)由于鐵心磁通飽和，使鐵心損耗增加，產生過熱，會損壞絕緣。
(3)將在鐵心中產生剩磁，使互感器比差和角差增大，失去準確性，所以電流互感器二次側是不允許開路的。
選擇電流互感器有哪些要求？
選擇電流互感器其要求如下：
(1)電流互感器的額定電壓應與運行電壓相同。
(2)根據預計負荷電流，選擇電流互感器的變比，一般應在實際還行電流的20%-100%范圍內變化。
(3)二次側雙繞組的電流互感器，其準確度高的二次繞組供計量用，另一組則供繼電保護用。
(4)根據運行方式、繼電保護方式和使用環境、地點等條件，選擇相應的電流互感器型號和臺數。
(5)應滿足動穩定和熱穩定的要求。
怎樣用交流法檢查電流互感器的極性？
交流法（串聯法），即電流互感器一次繞組的尾端L2與二次繞組首端Kl連在一起，即串聯接線，并且在匝數多的繞組上通以1 -5V的交流電壓，用10V以下的小量程電壓表或萬能表，測量繞組輸入的電壓和串聯后兩繞組的電壓，當L1和K2之間的電壓大于L1和L2之間的電壓，說明繞組極性標志正確。
在試驗電流互感器極性時，應使施加的電壓盡量小，只要電壓表能清楚讀出數即可。防止電壓太高、電流太大，燒壞繞組。對于線繞式電流互感器，測量極性采用這種方法最為方便。對于兩繞組匝數相差太大的電流互感器不容易判斷清楚極性，一般不采用此方法測量極性。
互感器綜合測試儀采用低耗材料和特殊繞法的升壓器，微處理器進行數據采集，分析和存儲，內置微型打印機可打印測試數據和曲線，測CT變比時，可自動計算出變比值。
一、互感器綜合測試儀注意事項
⒈電流互感器二次線圈不應有接地點。
⒉調壓器開關及輸出開關在斷開位置方向可接線和拆線。
⒊試驗前本裝置應可靠接地。
⒋做完試驗后應及時回零，嚴禁在高電壓，大電流下長時間停留。
二、互感器綜合測試儀的技術參數：
1、輸入電壓：交流或380V、自動識別輸入電壓。
2、工作環境溫度：0-40℃。
3、輸入電壓：輸入交流220V時，輸出0-500V。
輸入交流380V時，輸出0-1000V。
電流：大瞬時電流，測變比時為600A。
輸入交流220V時，輸出0-400A。
輸入交流380V時，輸出0-600A。
伏安特性測試時為1。
4、數字電壓表測量范圍：0-999.9V；分辨率：0.1V。
作電流顯示時：0-999A；分辨率：0.1mA。
5、數字電流表測量范圍：0-999A；分辨率：0.01A。
6、誤差：1≤1%，U≤1%。
7、測CT變比時，可自動計算變比值，并打印數據和計算結果。
8、測伏安特性時，存儲并打印20組電流電壓值和伏安特性曲線。
ZSCTP-220P變頻互感器綜合特性測試儀（精度0.05%）
互感器綜合測試儀僅需進行簡單的數字設定，設定測試電壓、電流裝置將自動從零逐步升壓。測試全過程自動記錄數據，并自動地將伏安特性曲線描繪并顯示出來，省去手動調壓、人工記錄、整理、描曲線等煩瑣勞動。操作簡單方便，提高工作效率，是一種性價比較高的高科技產品。為了能更好地使用互感器綜合測試儀，下面我們來說說互感器綜合測試儀的安全使用規程。
互感器綜合測試儀在使用過程中應按以下規程進行：
1）必須在互感器綜合測試儀各項指標正常的情況下才能使用儀器，如出現異常應立即通知廠家進行維修
2）在特殊地點應用時應遵循相關國家標準的安全技術要求
3）應始終注意高電壓，高電流對設備直接造成損壞
4）遵循用戶手冊進行各項試驗
5）禁止打開互感器綜合測試儀，如果互感器綜合測試儀被打開則對互感器綜合測試儀的質保將失效
6）禁止對互感器綜合測試儀進行任何修改，擴展和改進
7）請使用互感器綜合測試儀的原配附件
8）在試驗未完成之前，嚴禁切斷試驗連線
9）在非實驗室環境使用互感器綜合測試儀時，應使用6mm2以上的連接線將互感器綜合測試儀可靠接地
10）測試時保證互感器綜合測試儀高壓測一個端子接大地
11）在使用互感器綜合測試儀前請檢查互感器綜合測試儀是否有明顯的外觀損壞
12）不要在多雨或十分潮濕的環境下使用互感器綜合測試儀
13）確保連接到互感器綜合測試儀的所有端子不帶有任何電位，所有的電位由互感器綜合測試儀輸出
14）在進行變比測試時，請確保電壓是施加在CT的二次繞組上，否則有可能造成互感器綜合測試儀的損壞
以上就是互感器綜合測試儀的使用安全規程，希望能幫助大家更好地使用互感器綜合測試儀。
互感器測試儀是在傳統基于調壓器、升壓器、升流器的互感器伏安特性測試儀基礎上，廣泛聽取用戶意見、經過大量的市場調研、深入進行理論研究之后研發的新一代革新型CT、PT測試儀器。裝置采用高性能DSP和FPGA、先進的制造工藝，保證了產品性能穩定可靠、功能完備、自動化程度高、測試效率高、在國內處于先進水平，是電力行業用于互感器的專業測試儀器。
2、內部標準電壓互感器的檢定
*檢定時，施加一次電壓不得超過3300V*1.2=3960V
本儀器內部標準互感器可依照JJG314-2010《測量用電壓互感器》所規定的比較法電路進行檢定。
點觸主界面中的“ ”按鈕，點觸“ ”進入內部標準電壓互感器檢定。
點觸選擇對應“電壓變比”，點觸“ ”進行檢定。
*檢定時，施加一次電壓不得超過3300V*1.2=3960V，即不得超過4KV.
（四）數據存儲及導出、上傳
1.數據存儲：
儀器標準配置16GSD卡，存儲格式為txt文件，命名方式為“對象”-“編號”-“日期”-“時鐘”.txt。
數據儲存量超百萬組。
2.數據查看：
點觸主界面中的“ ”按鈕。
點觸查看對象。
點觸“ ”，查閱存儲條目，點觸查看的條目，點觸“ ”。
3.數據轉存U盤：
插入U盤，點觸主界面“ ”。轉存完成后，“data”文件夾在U盤中。
（五）、系統設置
主界面下，點觸“ ”，進入時間設置。
輸入時間后，點觸“ ”，窗口5秒后關閉。
參數設置為廠家的內部調試參數設置，需要密碼才能進入！
六、簡易故障排除
1.開機不顯示，檢查電源，以及保險絲。
2.觸摸失效，插入USB鼠標進行操作。
3. 開機不能加載測試程序，或者出現死機現象，請重新開機。重復多次故障依舊，與中試控股技術人員聯系。如依然不能解決，返廠維修。
七、裝箱清單
序 號名 稱數 量單 位1主機1臺2黑色耐磨護套四芯線航空插頭(儀器專用)1根3黑色耐磨護套兩芯線航空插頭（儀器專用）1根4紅色高壓線1根5黑色高壓線2 根6透明接地銅線1根7紅/黑測試夾各4個8電源線1根9保險管(220V/5A)3個10說明書1本11出廠報告1份12合格證1張
一、功能特點
1、 ZSCT-9300 電流互感器現場測試儀同時具有遞推法(遞推法0.05級，取代傳統六合一)測量電流互感器誤差、電位差法測量電壓互感器誤差功能于一身，方便現場開展計量裝置現場檢定工作。
2、 現場檢定電流互感器無需標準電流互感器、升流器、負載箱、調壓控制箱以及大電流導線，使用極為簡單的測試接線和操作實現電流互感器的檢定，極大的降低了工作強度和提高了工作效率，方便現場開展互感器現場檢定工作。
3、內部具有相當于被測電流互感器同變比的標準電壓互感器，其準確度可以達到0.05級，準確的測量出被測電流互感器的變比和空載誤差。然后結合阻抗與導納的測試結果推算出互感器的誤差。
4、 采用接近工頻的異頻功率電源測試，防止現場工頻電磁輻射和串聯干擾。
5、 測量范圍寬，可以至5A/5A~50000A/5A或5A/1A~8000A/1A。
6、 具有電流互感器變比、二次繞組直阻測試功能。
7、 采用800×480高分辨率大屏幕彩色液晶顯示，具有人性化的界面及操作設計，使操作變的更加方便、快捷。
8、 采用精準的軟件算法，測量數據的準確性進一步提高。
9、 具有智能判斷外接線狀況，提示接線錯誤、變比、極性錯誤等。
10、 自動對測試數據進行化整，并判斷是否超差，超差數據顯示高亮色，并且窗口右下角顯示超差，對互感器的數據特性直觀明了。
11、 直接出具現場檢定結論，合格或超差。
12、 大規模存貯器可存儲現場測試數據多達2000條。
13、 配備微型打印機，現場可將測試數據打印出來；也可以采用RS232或USB接口連接電腦將數據上傳后通過管理軟件打印數據證書。
14、 采用工程塑料模具機箱防震、防壓，保障現場操作人員的安全和設備安全。
二、技術指標
1 ：電流互感器誤差測量部分
② 整機準確度：被測電流互感器誤差限值的1/3
②測試范圍：5A/5A~50000A/5A或5A/1A~8000A/1A
注：二次電流為1A的電流互感器，通過等安匝測量方法變比可至50000A/1A。
其它末在表中出現的電流互感器變比的測試方法如下：
使用等安匝法測試電流互感器，例如：需測試1000A/5A的互感器，請您將儀器配套的測試線將被測電流互感器穿心兩匝，然后儀器中電流互感器測試界面中的一次電流輸為500A即可。此種測試方法不影響互感器測試數據的有效性。
同理其它變比使用以下處理方法：
額定一次（A） 穿心匝數 儀器一次電流（A）
80 2 40
120 2 60
8000 2 4000
12000 2 6000
③被測電流互感器工作范圍： 1％～200％
④二次負荷：2.5VA～300VA 、COSφ＝0.1～1.0
⑤被檢電流互感器準確度范圍：1.0、0.5、0.5S、0.2及0.2S
⑥電阻、導納測量誤差≤5.0％
測量范圍： R： 0.00Ω～20.0Ω
Y: 0.000mS～100.0mS
2：儀器消耗功率：20VA
3：儀器準確度等級：0.05S級
三、結構外觀
儀器由主機和配件箱兩部分組成，其中主機是儀器的核心，所有的電氣部分安裝在主機內部，其主機外箱采用高強度進口防水注塑機箱，堅固耐用，配件箱用來放置測試導線及配套工具。
1、結構尺寸
圖1、主機與配件箱尺寸
2、面板布置
圖2、面板布置圖
如圖2所示：最上方從左到右依次為CT二次測量端子（S1、S2、S3、S4）、CT一次測量端子（P1、P2）、打印機、RS232通訊接口、接地端子、USB連接插口、電源插座及開關，注意在操作時一定要確保所接的端子正確，否則有可能會影響測試結果甚至損壞儀器；面板左下方為彩色液晶顯示屏；液晶右側為操作鍵盤。
3、鍵盤說明
鍵盤共有30個鍵，分別為：F1~F5，數字0~9、小數點、↑、↓、←、→、 、#、 、存儲、查詢、退出、設置、切換、自檢、幫助。
數字鍵：0～9，在輸入參數時做為相應的數字使用。
小數點：在輸入參數時做為小數點使用。
↑、↓、←、→鍵：上下左右鍵
? 在主界面中用來移動光標，使其指向需要進行的項目功能條（功能條反色顯示）；
? 上下鍵在參數設置屏中用來移動光標，使其指向需要要更改的參數。
? 上下鍵在歷史數據查閱功能屏中用來翻閱記錄；
? 左右鍵在測試參數設置功能屏中用來切換可選的項目，可根據屏幕上方的提示用左右鍵在這些檔位中連續切換，選至需要的數值或項目；
鍵：確定鍵，在開機后按下此鍵進入主菜單。主菜單下按下此鍵即進入當前指向的功能選項（反色顯示的功能條），在輸入參數時，作用是開始輸入和結束輸入并使剛鍵入的數字有效。
退出鍵：返回鍵，按下此鍵均直接返回到主菜單；如果正在測試過程中、測試結束時按此鍵則同時返回主界面。
存儲鍵：在測試結果下，按存儲鍵可存儲當前項目測試結果。
查詢鍵：在主菜單下按下查詢鍵，可查詢已存儲的數據記錄。
設置鍵：在主菜單下按下設置，可快速進入參數設置屏。
F1~F5鍵：輔助功能鍵。F4是打印功能鍵。
切換、自檢、幫助、開關鍵：現為保留按鍵，無實際用途。
四、液晶界面
液晶顯示界面主要有九屏，包括主菜單和八個功能界面，下面分別加以詳細介紹。
1、主菜單界面
儀器開機即進入主菜單，界面如圖3所示：
圖3、主菜單界面
主菜單共有八個可選項，分別為：CT規程測試、CT單點測試、CT直阻測試、CT變比粗測、PT變比極性、國標查詢、歷史數據、系統設置。當光標指向哪一個功能選項時，哪個選項就變為反色顯示，可見圖四界面中選中項為‘CT規程測試’功能，按上下左右鍵可改變光標指向的選項。此時，按‘ ’確定鍵進入選中的功能顯示屏。頂端顯示欄顯示出設備名稱和編號、當前的日期和時間；底端欄為提示行，提示出當前選項的功能。
各功能選項的用途分別為：
? CT規程測試：按互感器檢定規程對被測CT進行各負荷點校驗，給出檢測結果。
? CT單點測試：對被測CT進行自選負荷點校驗，給出檢測結果。
? CT直阻測試：對被測CT的直流電阻進行測量。
? CT變比粗測：對被測CT進行變比值的粗略測量。
? PT變比極性：對PT進行變比和極性的近似測量。
? 國標查詢：儀器內置互感器校驗的國家標準，通過次界面可以查閱相關的標準要求。
? 歷史數據：查看已保存的測試結果記錄。同時可將儀器內部保存的測試記錄上傳到后臺管理計算機，方便用戶進行測試結果的管理。
? 系統設置：生產廠商調試用界面，用戶不需了解。
2、CT規程測試界面
在選中‘CT規程測試’功能時，進入規程測試設置屏。如圖4所示：
圖4、CT規程測試參數設置界面
參數設置屏可見，項目有：試品編號、試品型號、額定電流、額定負荷、CT_變比、CT_精度、功率因數、設置日期、設置時間、開始規程測試；同時還給出具體接線圖。
各項參數的含義和作用如下：
? 試品編號：對被測CT人為的進行編號，以便查詢方便，最多可設置12位數字或字母。
? 試品型號：被測CT的型號，最多可設置12位數字或字母。
? 額定電流：被測CT的二次側額定電流，正常為1A或5A，通過左右鍵來切換。
? 下限負荷：被測CT的下限負荷（也叫輕載負荷），通過左右鍵來切換。
? CT_變比：被測CT的變比值，通過左右鍵來進行切換設置。
? CT_精度：被測CT的精度等級，通過左右鍵來切換設置，可以選擇0.5、0.2、0.5S、0.2S 、0.1級。
? 功率因數：被測互感器的功率因數，通過左右鍵來切換設置，通常可為0.8和1.0。
? 設置日期：用來對當前的日期進行設置，調整當前的年、月、日。
? 設置時間：用來對時間進行設置，調整當前顯示的時、分、秒。
? 開始規程測試：在此選項按回車鍵開始規程測試。
參數設置完成后，選擇開始測試，出現圖5所示界面
