變頻式PT電磁單元特性分析實驗儀（源頭大廠）

時間：2023-03-08

中試控股技術研究院魯工為您講解： 變頻式PT電磁單元特性分析實驗儀（源頭大廠）

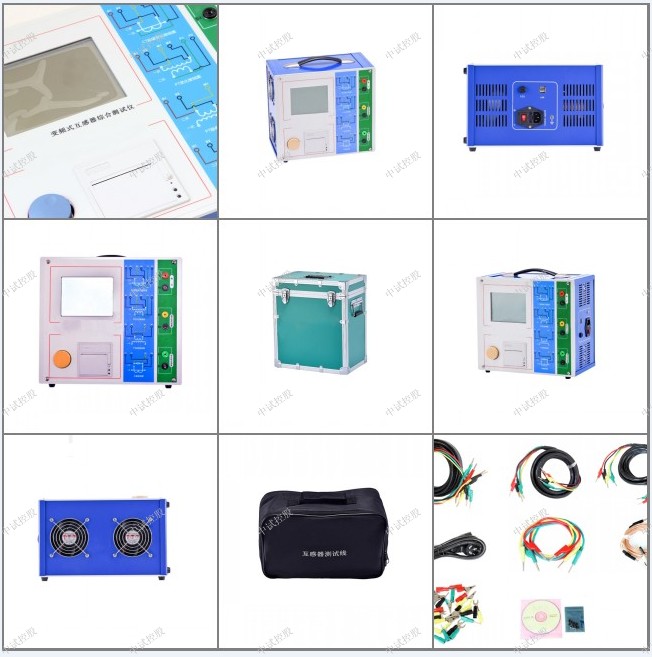

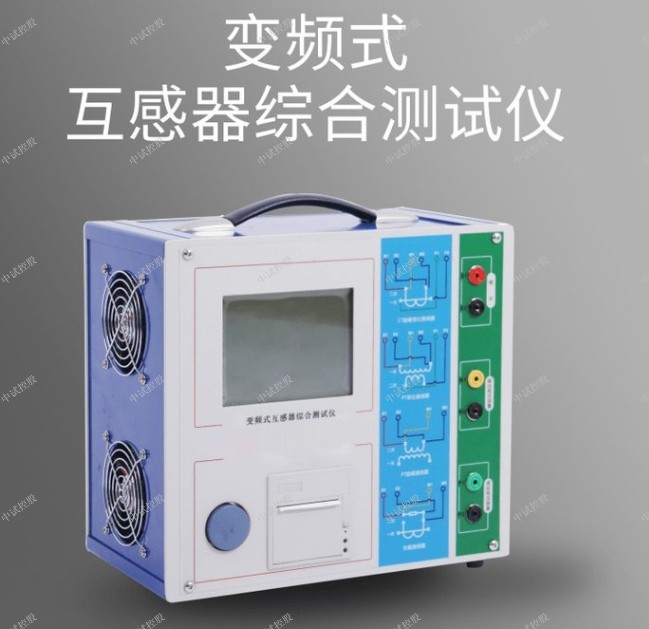

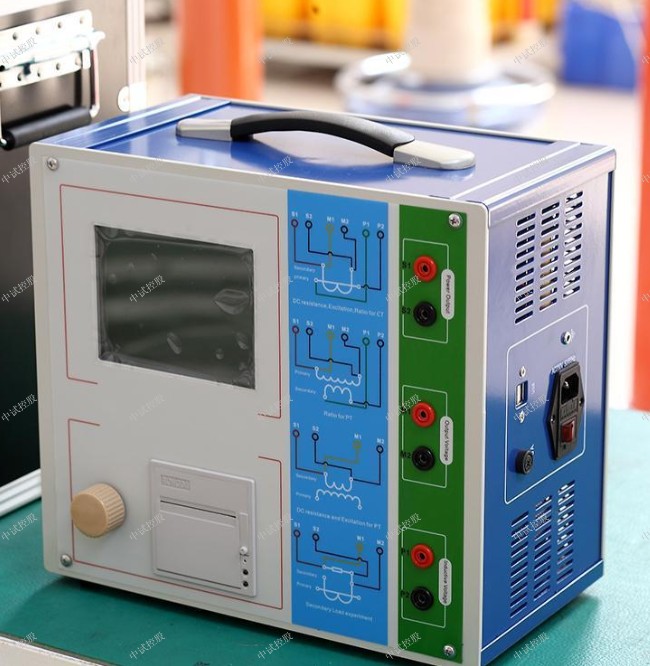

ZSCTP-220P變頻互感器綜合特性測試儀
參考標準：GB20840.1，GB20840.2，GB20840.3

ZSCTP-220P變頻互感器綜合特性測試儀（精度0.05%）是由本中試控股在廣泛聽取用戶意見、經過大量的市場調研、深入進行理論研究之后研發的新一代的電流、電壓互感器測試儀器。裝置采用高性能DSP和ARM、先進的制造工藝。用于保護類電流互感器（CT）及電壓互感器（PT）多種參數的高精度測量。滿足各類CT（如：保護類、計量類、TP類）的勵磁特性（即伏安特性）、變比、極性、二次繞組電阻、二次負荷、比差以及角差等測試要求，滿足各類PT電磁單元的勵磁特性、變比、極性、二次繞組電阻、比差以及角差等測試。可實現一鍵完成CT直阻、勵磁、變比和極性測試功能，自動化程度高、穩定可靠，在國內處于領先水平。

中試控股始于1986年 ? 30多年專業制造 ? 國家電網.南方電網.內蒙電網.入圍合格供應商

ZSCPT-220P變頻互感器綜合特性測試儀（精度0.05%）功能介紹
1、功能全面，既滿足各類CT（如：保護類、計量類、TP類）的勵磁特性（即伏安特性）、變比、極性、二次繞組電阻、二次負荷、比差以及角差等測試要求，又可用于各類PT電磁單元的勵磁特性、變比、極性、二次繞組電阻、比差以及角差等測試。
2、自動給出拐點電壓/電流、10%(5%)誤差曲線、準確限值系數（ALF）、儀表保安系數（FS）、二次時間常數(Ts)、剩磁系數(Kr)、飽和及不飽和電感等CT、PT參數。
3、測試滿足GB20840.1，GB20840.2 GB20840.3等各類互感器標準，并依照互感器類型和級別自動選擇何種標準進行測試。
4、基于先進的低頻法測試原理，能應對拐點高達45KV的CT測試。
5、界面友好美觀，全中文圖形界面。
6、裝置可存儲2000組測試數據，掉電不丟失。試驗完畢后用U盤存入PC機，用軟件進行數據分析，并生成WORD報告。
7、測試簡單方便，一鍵完成CT直阻、勵磁、變比和極性測試，而且除了負荷測試外，CT其他各項測試都是采用同一種接線方式。
8、易于攜帶，裝置重量<9Kg

ZSCPT-220P變頻互感器綜合特性測試儀（精度0.05%）技術特點
1、低頻法測試CT/PT勵磁曲線和10%/5%誤差曲線
2、電壓法測試CT/PT變比、極性，CT角差、比差
3、適用于各類CT/PT的測試（含套管CT、暫態CT、GIS組合CT）
4、自動記錄飽和磁滯曲線
5、CT二次外回路負荷
6、支持多通道擴展箱
7、支持150A外接升流器，通流加量、變比驗證
8、5.7”圖形透反式LCD，陽光下可視
9、采用旋轉光電鼠標操作，面板自帶打印機
10、裝置可存儲3000組測試數據，掉電不丟失
11、測試方便，輕小便攜，僅重9kg

ZSCPT-220P變頻互感器綜合特性測試儀（精度0.05%）技術參數
輸出電壓：0~180V (RMS)
輸出電流：0~12A(RMS)，峰值36A
電壓測量：準確度±0.05%
CT變比測量范圍：1~30000
PT變比測量范圍：1~10000
變比測量準確度：±0.05%
相位測量：準確度±2’，分辨率： 0.2’
二次繞組電阻測量：范圍 0.1~300Ω，分辨率：0.1mΩ
升流電流輸出：0~150A
輸入電源電壓：AC220V±20%，50HZ
工作條件：溫度 -10℃~50℃，濕度 ≤90%

ZSCPT-220P變頻互感器綜合特性測試儀（精度0.05%）時功能全面，既滿足各類CT（如：保護類、計量類、TP類）的勵磁特性（即伏安特性）、變比、極性、二次繞組電阻、二次負荷、比差以及角差等測試要求，又可用于各類PT電磁單元的勵磁特性、變比、極性、二次繞組電阻、比差以及角差等測試。

ZSCPT-220P變頻互感器綜合特性測試儀（精度0.05%）

互感器的作用是什么？
(1)與測量儀表配合，對線路的電壓、電流、電能進行測量，與繼電保護裝置配合對電力系統和設備進行保護。
(2)使測量儀表、繼電保護裝置與線路高壓隔離，保證運行人員和二次裝置的安全。
(3)將線路電壓與電流變換成統一的標準值，以利儀表和繼電保護裝置的標準化。
電容式電壓互感器是如何構成的？
單相油浸式由電容分壓器和電磁單元構成，高壓電容器可兼作載波耦合電容器使用，只能設計成接地型。分離式的電容器分壓器和電磁單元分裝成兩個獨立的整體，兩部分僅有電氣上的聯系，檢修方便，結構上比較松散，單柱式的電容分壓器迭裝在電磁單元之上，結構緊湊，檢修比較困難。
配套用氣體絕緣式電磁式電壓互感器有什么特點？
配套用氣體絕緣式電磁式電壓互感器采用SF6氣體絕緣，誤差穩定，只生產接地型。單相式用于分相全封閉組合電器；三相式由三臺單相互感器構成，用于三相共箱全封閉組合電器。
帶電子裝置的電容式電壓互感器有什么特點？
帶電子裝置的電容式電壓互感器由電容分壓器和電子放大器構成，高壓電容器的電容量很小，電容分壓器只輸出信號，用于全封閉組合電器。
零序電流互感器的分類及作用是什么？
零序電流互感器有電纜式和母線式之分，與電流繼電器或與接地型電壓互感器的剩余電壓回路和功率方向繼電器構成中性點絕緣系統的單相接地保護裝置，這種保護裝置有選擇性，不需要進行選線操作，避免了非故障線路的停電和較長時間的尋找故障的操作過程。
直流互感器有幾種？
直流電流互感器實質上是利用安匝相等原理工作的飽和電抗器，直流電壓互感器是將直流電流互感器與高壓線性電阻串聯接至高壓直流線路兩端，使流經直流電流互感器的電流與電壓成正比。直流互感器有油浸式或干式兩種：高壓直流互感器為油浸式，用于直流輸電線路；低壓直流互感器為干式，用于測量直流強電流。
配套用氣體絕緣式電磁式電壓互感器有什么特點？
配套用氣體絕緣式電磁式電壓互感器采用SF6氣體絕緣，誤差穩定，只生產接地型。單相式用于分相全封閉組合電器；三相式由三臺單相互感器構成，用于三相共箱全封閉組合電器。
電容式電壓互感器是如何構成的？
單相油浸式由電容分壓器和電磁單元構成，高壓電容器可兼作載波耦合電容器使用，只能設計成接地型。分離式的電容器分壓器和電磁單元分裝成兩個獨立的整體，兩部分僅有電氣上的聯系，檢修方便，結構上比較松散，單柱式的電容分壓器迭裝在電磁單元之上，結構緊湊，檢修比較困難。

ZSCTP-220P變頻互感器綜合特性測試儀（精度0.05%）

變壓器差動保護用的電流互感器在很大越性短路電流時，其誤差超過10%，應采取哪些措施？
①適當增加電流互感器的變比。
②兩組電流互感器按相串聯使用。
③減小電流互感器二次回路負荷。
④滿足靈敏度要求的前提下適當提高保護動作電流。
電壓互感器的額定電壓比怎么表示？
額定電壓比Kn—Uin/U2n，與變壓器的定義是一致的。由于一、二次額定電壓已確定，所以額定電壓比KN也是一定的。在實際應用中電壓互感器的電壓比都采用銘牌上標出的一、二次額定電壓的比式，用分數形式表示，分子為額定一次電壓，分母為額定二次電壓。
在帶電的電流互感器二次回路上工作時，應采取的安全措施有哪些？
(1)嚴禁將電流互感器二次側開路。
(2)短路電流互感器二次側繞組，必須使用短路片或短路線，短路應妥善可靠，嚴禁用導線纏繞。
(3)嚴禁在電流互感器與短路端子之間的回路和導線上進行任何工作。
(4)工作必須認真、謹慎，不得將回路的永久接地點斷開。
(5)工作時，必須有專人監護，使用絕緣工具，并站在絕緣墊上。
電壓互感器的額定一次電壓技術數據有哪些？
電壓互感器在規定的使用環境和運行條件下，其主要技術數據的規定為：電壓互感器的額定一次電壓(kV)與所連接電力系統母線的額定電壓應該相同，按我國的標準電壓等級可分為0.38、3、6、10、15、20、35、60、l10、154、220、330、350。對三相電壓互感器和相間連接用的單相電壓互感器，額定一次電壓是指電壓。對供相地間連接用的三相電壓互感器，額定一次電壓取上列數值的1√3。
電壓互感器的額定二次電壓是怎么規定的？
電壓互感器的額定二次電壓，曾稱互感器二次繞組的額定電壓。對三相電壓互感器和供相間連接用的單相電壓互感器，二次電壓為100V。對供相地間連接用的單相電壓互感器的二次電壓為100√3V.
零序電壓繞組（IEC稱剩余電壓繞組）的額定電壓，對中性點有效接地（死接地）系統用的電壓互感器為10OV，對中性點非有效接地（不死接地）系統用的電壓互感器為100√3V。這樣選用的目的是使系統發生單相接地時，開口三角端子間出現100V電壓。
電壓互感器產品型號中把所有的特征均表達出來，由3～4個拼音字母及數字組成，表示出電壓互感器的繞組形式、絕緣種類、鐵芯結構及使用場所等。字母后面的數字，表示出電壓等級(kV)。
型號中的字母及數字的含義如下：
第一位：類別（J一電壓互感器）o
第二位：相數和組合方式（D一單相；S一三相；C一串級式）。
第三位：結構特征（J一油浸式；C-一瓷箱式；Z-一澆注式；G一千式；R-一電容分壓式）o
第四位：結構特征和用途（B一三相帶補償繞組；W--三繞組三相五柱鐵芯；J一接地保護)。
第五位：設計序號(1、2，、3．．．)
第六位：額定電壓等級(kV)。

電流互感器的鐵芯有疊片方形鐵芯和圓形鐵芯兩種。前者的優點是線圈繞制安裝方便，缺點是鐵芯磁路中存在氣隙，磁性能差，線圈漏磁大，疊片比較麻煩。后者的優點是結構無氣隙，磁性能好，缺點是繞制線圈困難。
電流互感器原理是依據電磁感應原理的。電流互感器是由閉合的鐵心和繞組組成。它的一次繞組匝數很少，串在需要測量的電流的線路中，因此它經常有線路的全部電流流過，二次繞組匝數比較多，串接在測量儀表和保護回路中，電流互感器在工作時，它的2次回路始終是閉合的，因此測量儀表和保護回路串聯線圈的阻抗很小，電流互感器的工作狀態接近短路。
電流互感器的作用是可以把數值較大的一次電流通過一定的變比轉換為數值較小的二次電流，用來進行保護、測量等用途。如變比為400/5的電流互感器，可以把實際為 400A的電流轉變為5A的電流。

電流互感器運行時，副邊不允許開路。原因如下：

1、電流互感器一次被測電流磁勢I1N1在鐵芯產生磁通Φ1；

2、電流互感器二次測量儀表電流磁勢I2N2在鐵芯產生磁通Φ2；

3、電流互感器鐵芯合磁通： Φ = Φ1 + Φ2；

4、因為Φ1、Φ2方向相反，大小相等，互相抵消，所以 Φ = 0；

5、若二次開路，即 I2 = 0 ，則：Φ = Φ1，電流互感器鐵芯磁通很強，飽和，鐵心發熱，燒壞絕緣，產生漏電；

6、若二次開路，即 I2 = 0 ，則：Φ = Φ1，Φ在電流互感器二次線圈N2中產生很高的感生電勢e，在電流互感器二次線圈兩端形成高壓，危及操作人員生命安全；

7、電流互感器二次線圈一端接地，就是為了防止高壓危險而采取的保護措施；　　因此，電流互感器副邊回路中不許接熔斷器，也不允許在運行時未經旁路就拆下電流表、繼電器等設備。
電流互感器是一種特殊變壓器，其工作原理和變壓器相似。所不同的是在變壓器的鐵芯內，產生交變主磁通是由一次繞組兩端所加的交流電壓的電流產生。鐵芯內的交變主磁通在電流互感器的二次繞組內感應出相應的二次電動勢和二次電流。由于一次繞組和二次繞組繞制于同一個鐵芯故被同一交變主磁通所交鏈，所以在數值上一次繞組和二次繞組的電流和匝數積應相等，即I1n1=I2n2，所以I1/I2=n2/n1=K，K稱為電流互感器的變比。

電流互感器的構造是由鐵芯、一次繞組、二次繞組、接線端子及絕緣支撐物等組成。電流互感器的一次繞組的匝數較少，串接在需要測量電流的線路中，流過較大的被測電流，二次繞組的匝數較多，串接在測量儀表或繼電保護回路里。

電流互感器的二次回路不允許開路。電流互感器在工作時，它的二次回路始終是閉合的，但因測量儀表和保護裝置的串聯繞組的阻抗很小，電流互感器的工作情況接近短路狀態，一次電流所產生的磁化力大部分被二次電流所補償，總磁通密度不大，二次繞組電勢也不大。當電流互感器開路時，二次回路阻抗無限大，電流等于零，一次電流完全變成了勵磁電流，在二次繞組產生很高的電勢，威脅人身安全，造成儀表、保護裝置、互感器二次絕緣損壞。

電流互感器二次回路必須接地，以防止一次絕緣擊穿，二次串入高壓，威脅人身安全，損壞設備。
電流互感器如何連接

電流互感器如何連接主電流互感器，通常只有一個回合。這是不是真的轉彎或環繞的核心，但只是一個導體或巴士會通過“窗口”。主從未有比非常幾圈，而第二，可能有很多曲折，這取決于多少當前，必須下臺。在大多數情況下，電流互感器的主要是單絲或母線，二次夾層磁芯上繞，在當前的需求來衡量導體周圍放置。如果初級電流的存在，并且一個CT二次回路是封閉的，蜿蜒的構建和維護一個計數器或反電動勢的初級磁化力。應打開次級與初級電流，反電動勢被刪除主磁化力建立在二級極高的電壓，這是危險的，并可能摧毀的電流互感
電流互感器，電流表，功率表，兆歐表，保護和調節繼電器，斷路器跳閘線圈。全自動電容電感測試儀一個電流互感器可用于操作幾臺儀器，提供儀器的聯合載荷不超過的電流互感器的負載。次級繞組通常額定為5安培。各種電流互感器，如圖2所示。很多時候，CTS有幾個次級繞組抽頭，調整電流可以測量的主要范圍。
互感器英文名:Voltage or Current Transformer.又稱為儀用變壓器，是電流互感器和電壓互感器的統稱。電壓互感器能將高電壓變成低電壓，電流互感器能將大電流變成小電流，用于量測或保護系統。其功能主要是將高電壓或大電流按比例變換成標準低電壓（100V）或標準小電流（5A或1A，均指額定值），以便實現測量儀表、保護設備及自動控制設備的標準化、小型化。同時互感器還可用來隔開高電壓系統，以保證人身和設備的安全。
互感器較早出現于19世紀末。隨著電力工業的發展，互感器的電壓等級和準確級別都有很大提高，還發展了很多特種互感器，如電壓、電流復合式互感器、直流電流互感器，高準確度的電流比率器和電壓比率器,大電流激光式電流互感器，電子線路補償互感器，超高電壓系統中的光電互感器，以及SF6全封閉組合電器(GIS)中的電壓、電流互感器。
