ZSZGF-60KV/2mA直流高壓發生器

適合電壓等級：10KV、35KV、110KV、220KV、300KV、400KV、500KV、750KV、800KV、1000KV

電流分類：2mA、3mA、5mA、10mA、20mA2mA

ZSZGF-60KV/2mA直流高壓發生器是由本中試控股研發生產，適用于電力試品測試，對氧化鋅避雷器、電力電纜、變壓器、發電機、電動機、斷路器/開關、開關柜、隔離開關、互感器、套管、支柱絕緣子、電抗器、母線、輸電線路、熔斷器、電容器、接觸器、配電箱、絕緣材質、變電站系統等高壓電氣設備進行直流耐壓試驗，行業處于領先水平！

中試控股始于1986年 ? 30多年專業制造 ? 國家電網.南方電網.內蒙電網.入圍合格供應商

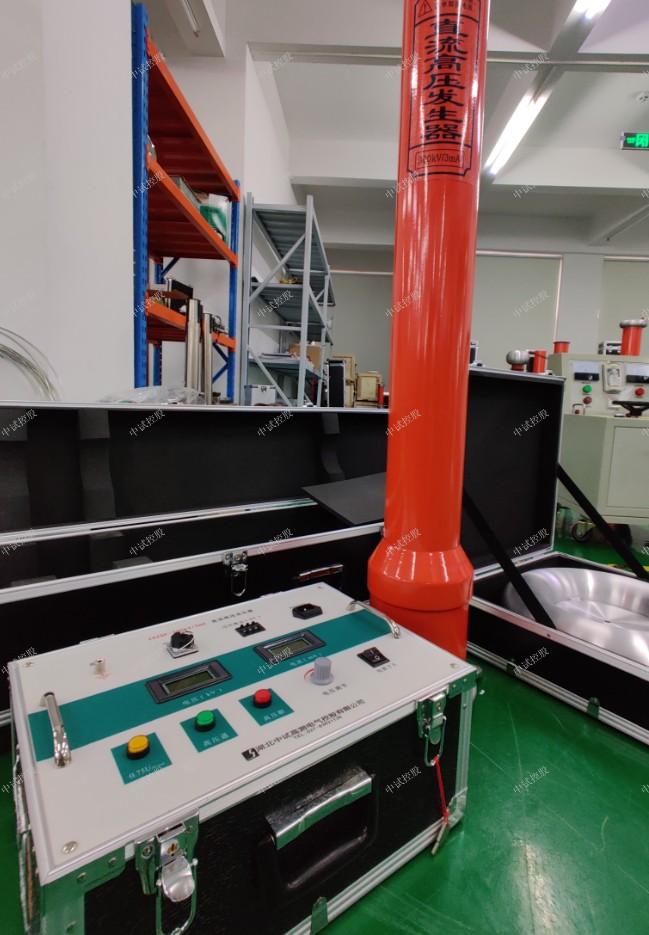

ZSZGF-60KV/2mA直流高壓發生器

儀器特征
1.輸出電壓穩定：采用高頻倍壓電路，應用最新PWM脈沖寬度調制技術和電壓電流雙閉環反饋技術，提高電源調整率和負載調整率，使電壓穩定度高，紋波小。全量程平滑調壓，輸出電壓精度高。主機電壓表直接顯示加載在負載上的電壓值，無需外加分壓器，接線操作簡單。電壓分辨率0.1kV，電流分辨率1uA。
2.保護全面：保護功能齊全，具有零位保護、過壓保護、過流保護、擊穿保護，保護電路選用納秒級專用傳感器，動作迅速可靠，有效保障人身及設備安全。
3.0.75U功能：增設智能高精度0.75U功能一鍵按鈕，按下此按鈕，電壓電流自動跳轉至0.75U狀態，利于氧化鋅避雷器的測試。
4.零起升壓：升壓電位器零起升壓，采用進口多圈電位器，升壓過程平穩，調節精度高。
5.過壓設定：過壓整定選用數字撥碼開關，操作簡單，并具有較高的整定精度。

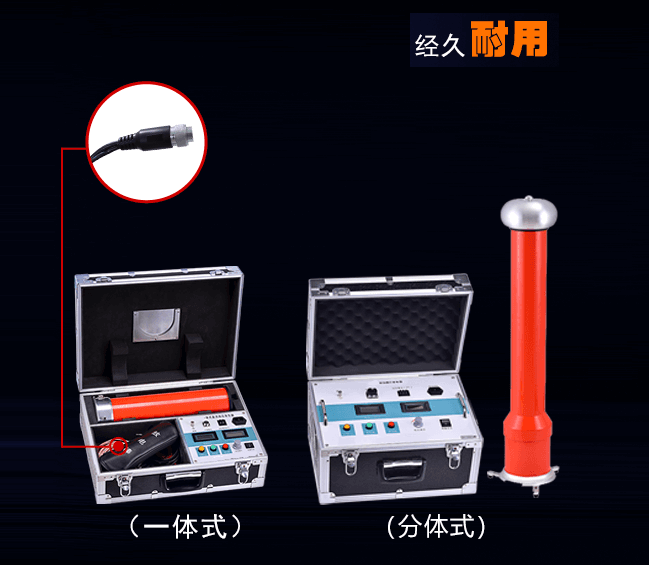

6.一體式設計：選用一體式設計方案，主機和倍壓筒放置在一個機箱內。選用進口高頻高壓整流二極管，使倍壓筒體積小巧，提升整機效率，便于攜帶。
7.性能可靠：關鍵器件選用高性能進口元件，倍壓筒外表涂特種絕緣材料，電氣性能好、防潮能力強、無泄漏。
8.操作簡單：儀器界面各功能按鍵，布局合理，指示清晰，易學易用。
技術參數
技術參數 60/2
額定電壓（kV） 60
額定電流（mA） 2
額定功率（W） 120
整機質量（kg） 9
整機體積（mm3） 465*390*190
倍壓筒高度（mm） 440
輸出電壓精度 ±(1.0%讀數±2個字)
輸出電流精度 ±(1.0%讀數±2個字)
紋波系數 ≤0.5%
工作方式 間斷使用，額定負載30分鐘
過載能力 空載電壓可超出額定電壓10%使用10分鐘
最大充電電流為1.25倍額定電流
電源 AC220V±10%　50HZ
工作環境 溫度： -10-40℃
相對濕度：室溫為25℃時不大于85%（無凝露）
海拔高度：1500米以下

ZSZGF-60KV/2mA直流高壓發生器直流高壓發生器具有多種保護功能，如：低壓過流、低壓過壓、高壓過流、高壓過壓、零位保護、不接地保護等。推動信號快速關斷保護在輸出端采用專用傳感器取樣，反應時間為納秒級，通過納秒級的光隔離元件和納秒級的模擬開關，全過程在2微秒內將功放電路的推動信號切斷，保證在輸出短路的情況下，不損壞功率器件。是指主要用于絕緣和漏電檢測中的高壓電源，高壓電源和高壓發生器已經沒有嚴格的區別。

ZSZGF-60KV/2mA直流高壓發生器

1.6　結構介紹

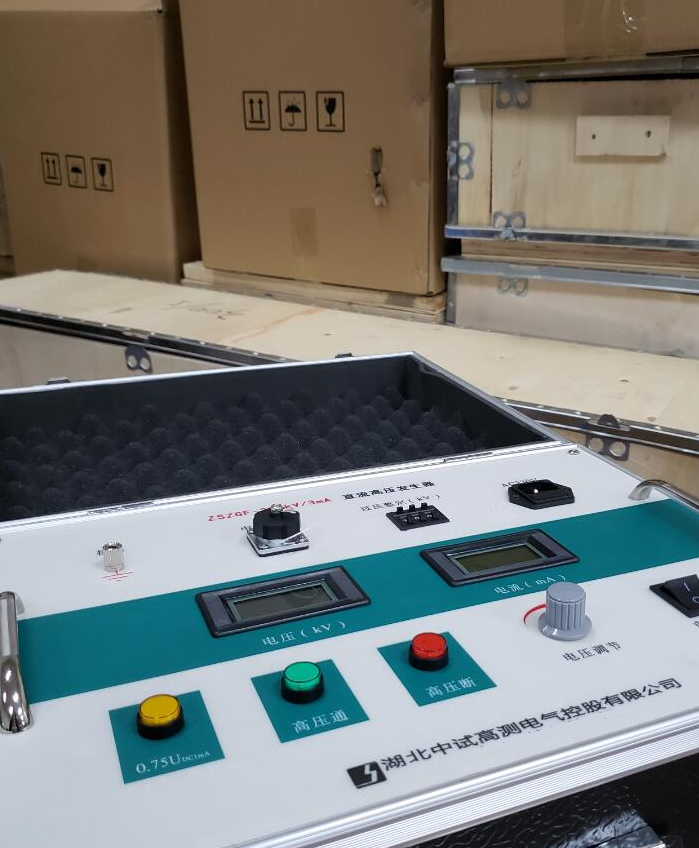

1.6.1 主機面板如圖1.1所示，圖中標注如下：
1.電源插座 2.數顯電流表 3.高壓斷按鈕（紅燈）
4.電源開關 5.電壓調節電位器 6.0.75UDC1mA按鈕（黃燈）
7.高壓通按鈕（綠燈） 8.數顯電壓表 9.接地端子
10.中頻輸出接口 11.過壓整定撥盤
1.高壓引出接線柱 2.倍壓筒頂蓋 3.絕緣倍壓筒
4.倍壓筒底座 5.接地端子 6.中頻連接端子
7.倍壓筒底蓋
第二章 功能說明
2.1　主機面板功能說明
接地端子：主機接地端子與倍壓筒接地端子及試品接地聯接為一點后再與接地網相連。
數顯電流表：數字顯示直流高壓輸出電流。
高壓斷按鈕（紅燈）：紅燈亮，表示電源已接通及高壓斷開。在綠燈亮狀態下按下紅色按鈕，綠燈滅紅燈亮，高壓回路切斷。
電源開關：向上按，電源接通，紅燈亮，反之為關斷。
電壓調節電位器：該電位器為多圈電位器。順時針旋轉為升壓，反之為降壓。此電位器具備控制電子零位保護功能，因此升壓前必須先回零。
0.75UDC1mA按鈕（黃燈）：此功能是專門為氧化鋅避雷器快速測量0.75UDC1mA用。綠燈亮時有效，按下黃色按鈕后黃燈亮，輸出高壓降至原來的75%，并保持此狀態。按下紅色按鈕，黃燈、綠燈均滅，高壓切斷并退出0.75倍狀態。
高壓通按鈕（綠燈）：高壓接通按鈕、高壓指示綠燈亮。在紅燈亮的狀態下，按下綠色按鈕后，綠燈亮紅燈滅，表示高壓回路接通，此時可升壓。注意此按鈕須在電壓調節電位器回零狀態下才有效。如按下綠色按鈕，紅綠燈均亮，但松開按鈕綠燈滅紅燈亮，表示機內保護電路已工作。
數顯電壓表：數字顯示直流高壓輸出電壓。
電源插座：將隨機配置的電源線與電源輸入插座相聯。(交流220V±10％，插座內自帶3A保險管。)
過壓整定撥盤：用于設定過電壓保護值。撥盤開關所顯示單位為kV ，設定值為試驗電壓1.1倍。
中頻輸出接口：用于主機與倍壓筒部分的聯接。
2.2倍壓筒功能說明
高壓引出接線柱：連接微安表或限流電阻。

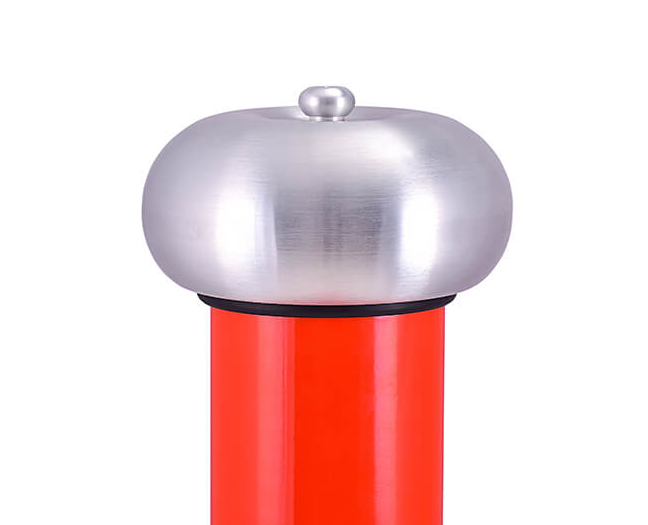

倍壓筒頂蓋：絕緣和密封的作用。
絕緣倍壓筒：起絕緣、支撐、防潮。

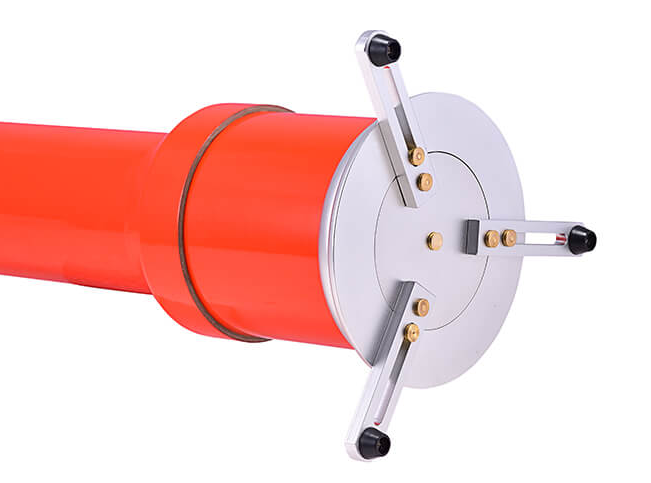

倍壓筒底座：起支撐固定的作用。
接地端子：倍壓筒接地端子與被試品接地連接為一點后再與接地網相連。
中頻連接端子：用于主機與倍壓筒部分的聯接。
倍壓筒底蓋：起固定、密封的作用。
第三章操作方法介紹
3.1　操作說明
直流高壓發生器是提供高壓直流源的儀器，使用該儀器前必須先把儀器可靠接地。使用直流高壓發生器的工作人員,必須是具有“高壓試驗上崗證”的專業人員。使用直流高壓發生器請用戶必須按《電力安全工作規程》的規定，并在工作電源進入試驗器前加裝兩個明顯斷開點。當更換試品和接線時，應先將兩個電源斷開點明顯斷開，同時現場必須保證至少有三個工作人員，這樣才能有效的保證使用人員的安全。
主機上的指示燈、開關、表頭、旋鈕等已標清楚，閱讀操作說明書時請參照主機面板功能說明。

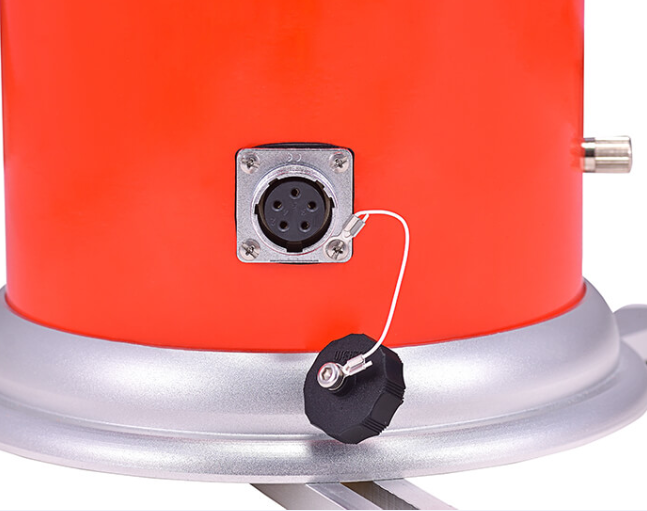

倍壓筒底座側面的四芯航插座為連接主機的專用插座，側面的接地端子為連接地線用。
附帶的高壓屏蔽電流表為數顯微安表，表頂端上的插孔為連接被試品的線插孔，同時也作為電源控制開關，不用時請拔掉插頭。更換電池時請將表頭兩端的螺絲下掉后，取下后蓋，換好電池后請將后蓋用螺絲旋緊。
3.2　使用前準備
第一步：使用前先檢查儀器的完好性，各連接線不應有斷路和短路，設備無破裂等。
第二步：將主機、倍壓筒放置到合適位置，分別聯接好電源線、專用四芯連接線和接地線。主機接地線、倍壓筒接地線以及放電棒的接地線均應單獨接到被試品的地線上(即一點接地)。嚴禁各接地線相互串聯，應使用儀器配備的專用接地線。
第三步：將電源開關放在關斷位置并將電壓調節電位器逆時針旋轉至零位，過電壓保護整定值一般為試驗電壓的1．1倍。
第四步：在打開控制箱面板上的電源開關前一定要確認直流高壓發生器接的是220V交流電源，仔細檢查接線是否正確，同時也要檢查高壓放電棒的接地線是否可靠。
3.3　空載升壓試驗并驗證電壓保護整定值
第一步：連接好單相AC220V電源，接通電源開關，此時紅燈亮，表示電源接通。
第二步：按下綠色按鈕，則綠燈亮，表示高壓接通。
第三步：順時針方向平緩調節電壓調節電位器，輸出端即從零開始升壓，主機電壓表顯示的值為所升電壓值，緩慢升壓至接近過壓保護整定值時后，記錄電壓表讀數，并驗證記錄值是否為電壓整定值的1.1倍，并檢查主機及高壓輸出線有無異?，F象及聲響。
第四步：降壓，將調壓電位器回零后，按紅色按鈕，切斷高壓輸出并關閉電源開關。
3.4　泄漏及直流耐壓試驗
在完成3.2　使用前準備和3.3　空載升壓試驗并驗證電壓保護整定值，確認儀器正常后，即可對試品進行泄露及直流耐壓試驗。
第一步：在做負載試驗前，將高壓屏蔽微安表安裝在倍壓筒上的高壓輸出端，并將配套的專用高壓線分別接到微安表和被試品上。
第二步：檢查主機、放電棒、倍壓筒、試品連接線、接地線連接是否正確，接地線連接是否可靠，檢查高壓安全距離是否符合要求后，方可進行高壓試驗。
第三步：確認儀器無異常后，接通AC220V電源開關，此時紅燈亮，表示電源接通，按下綠色按鈕，綠燈亮，表示高壓通，可進行升壓試驗。
第四步：順時針方向平緩調節調壓電位器，輸出端即從零開始升壓，升壓速度以每秒3-5kV上升至試驗電壓為宜。對于大電容試品升壓時則需緩慢升壓，且應在高壓回路中串接限流電阻，同時監視電流表表頭數值不能超過儀器額定電流值。對小電容試品如氧化鋅避雷器、磁吹避雷器等緩緩升壓至所需的電壓（電流）的95%，再緩慢升至所需的電壓(電流)。然后從數顯表上讀出電壓(電流)值。如需對氧化鋅避雷器進行0.75UDC1mA測量時，先升至UDC1mA電壓值，然后按下0.75UDC1mA按鈕（黃色），此時電壓即降至原來的75％，并保持此狀態，此時可讀取電流。測量完畢后，降壓，將調壓電位器回零后，按下紅色按鈕切斷高壓輸出。若需再次升壓，按下綠色按鈕即可。
第五步：試驗完畢后，降壓，將調壓電位器回零，按下紅色按鈕，切斷高壓并關閉電源開關。
第六步：對于氧化鋅避雷器等小電容被試品，一般通過倍壓通內部分壓電阻放電。對電纜等大電容被試品一般要待被試品電壓自放電至試驗電壓的20％以下，再通過配套的放電棒進行放電。待被試品充分放電后，將地線掛至高壓輸出端，才允許進行高壓引線的拆除和更換接線工作。
使用過程中發現紅燈亮、綠燈滅，表示有保護動作，高壓斷開，此時可按下列步驟操作：
1.將調壓電位器回至零位；
2.關閉電源開關；
3.等待一分鐘后，待儀器內部低壓電容器充分放電后，再次打開電源開關，重新進行空載試驗，并查明情況后，再次對被試品升壓試驗。
    注意：
    1.做任何試驗時，一定要按照3.2　使用前準備→3.3　空載升壓試驗并驗證電壓保護整定值→3.4　泄露及直流耐壓試驗流程操作。
    2.做容性負載試驗時，一定要接限流電阻。
    3.必要時用外接高壓分壓器對比主機上的電壓。
    4.任何針對高壓輸出端的拆除、更換工作，均應嚴格按照第六步操作進行。
3.5  測量方法
    一般測量時，當接好線后，先把聯接試品的線懸空，升到試驗電壓后讀取空試時的電暈和雜散電流I，然后接上試品升到試驗電壓讀取總電流 ，試品泄漏電流： 。
    注意： 、 、 為控制箱數顯電流表讀數。
    當需要精確測量被試品泄漏電流時，則應在高壓側串入高壓微安表,如圖3.1所示。
    微安表必須有金屬屏蔽，應采用屏蔽線與被試品聯接。高壓引線的屏蔽引出應與儀表端的屏蔽緊密聯接。如果被試品表面有污穢，要排除被試品表面泄漏電流的影響，可在被試品高電位端用裸金屬軟線緊密繞幾圈后與高壓引線的屏蔽相聯接，如圖3.2所示。
對氧化鋅、磁吹避雷器等被試品接地端可拆開的情況下，也可采用在被試品的底部(地電位側)串入電流表進行測量的方式，如圖3.3所示。 當要排除被試品表面泄漏電流的影響，可用軟的裸銅線在試品地電位端繞上幾圈并與屏蔽線的屏蔽相聯接，如圖3.4所示。
附錄一　常見故障處理
1 電源開關接通后紅燈不亮 1.電源線開路
2.電源保險管熔斷 1.更換電源線
2.更換保險管
2 按綠色按鈕綠燈不亮 調壓電位器未回零。 逆時針調節電位器回零
3 按綠色按鈕綠燈亮，一升壓綠燈滅，紅燈亮 1.倍壓筒高壓輸出端對地短路
2.被試品對地短路
3.過壓保護設置不對 1.檢查輸出高壓線
2.檢查被試品
3.重置過壓保護值
4 升壓過程中綠燈滅，紅燈亮。 被試品放電或擊穿，過壓或過流保護動作。 1.檢查被試品
2.重新設置整定值
5 微安表接好后，無顯示 1.微安表內部電池電量耗盡
2.微安表連接線插頭損壞 1.更換微安表內部電池
2.檢查微安表連接線插頭
6 微安表示數跳動較大 微安表電池電量不足 更換微安表內部電池

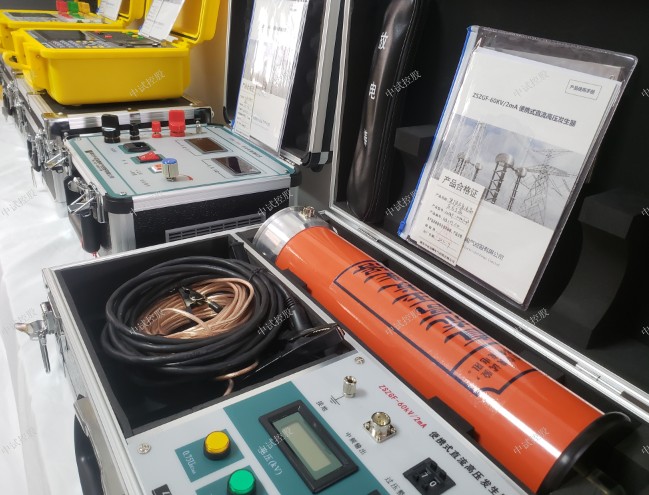

儀器裝箱清單
1主機 1臺
2高壓倍壓筒 1個
3微安表 1個
4放電棒 1根
5限流電阻(200kΩ)1個
6高壓線 1根
7電源線 1根
8四芯屏蔽線1根
9接地線 1根
10保險管 3個
11出廠檢驗報告 1份
12合格證 1 份
13 說明書 1份

ZSZGF-60KV/2mA直流高壓發生器在直流高壓發生器在行業內率先采用分節式結構，即既可用于高電壓等級，又能用于較低電壓等級，并保持其精度不變。以100/200kV/2mA分兩節為例，單節時可做100kV/2mA使用，可用于35kV及以下系統電氣設備直流高壓試驗，此時可保證測量的準確性避免大馬拉小車；兩節使用時可做200kV/2mA 使用.可用于220kV分節、110kV及以下氧化鋅避雷器直流試驗及交聯電纜的直流耐壓試驗。
