120KV/5mA直流高壓發生器
時間：2023-03-12
中試控股技術研究院魯工為您講解： 120KV/5mA直流高壓發生器
采用中頻倍壓電路，應用PWM脈寬調制技術和大功率IGBT器件。
采用電壓大反饋，輸出電壓穩定度高，紋波系數≤3%。
全量程平滑調壓，電壓調節細度好調節精度≤1%，穩定度≤1.5%，電壓電流誤差±（1.5%±2個字），電流誤差±（1.5%±2個字）。
升壓電位器零起升壓。
0.75UDC1mA功能按鈕，方便氧化鋅避雷器試驗，精度±（2%±2個字）。
過壓保護采用拔碼設定，一目了然，誤差±2%。

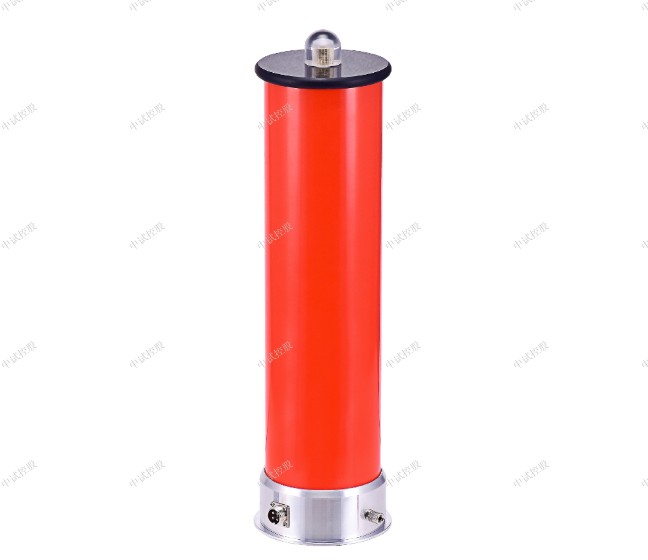

倍壓采用新型材料，輕巧、堅固。外表涂特種絕緣材料，電氣性能好，防潮能力強。
ZGF產品符合DL/T848.1-2004技術要求，并經電力部電氣設備質量檢測測試中心型式試驗，嚴格執行企標出廠。

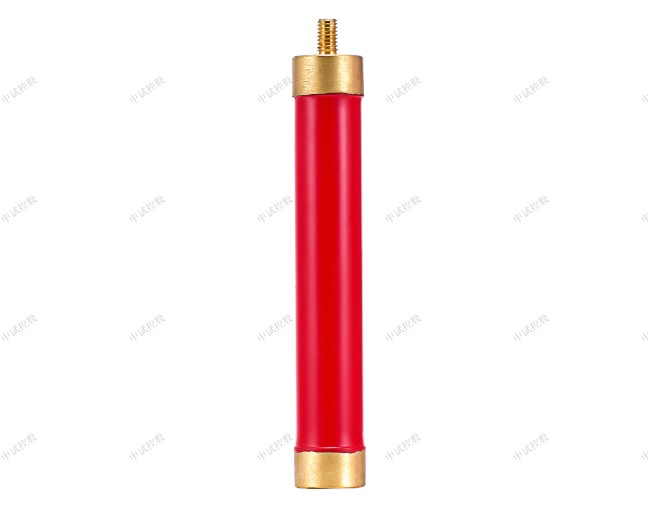

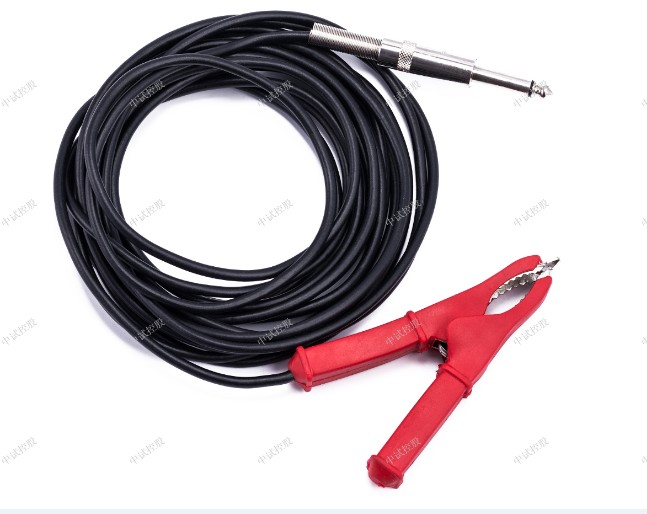

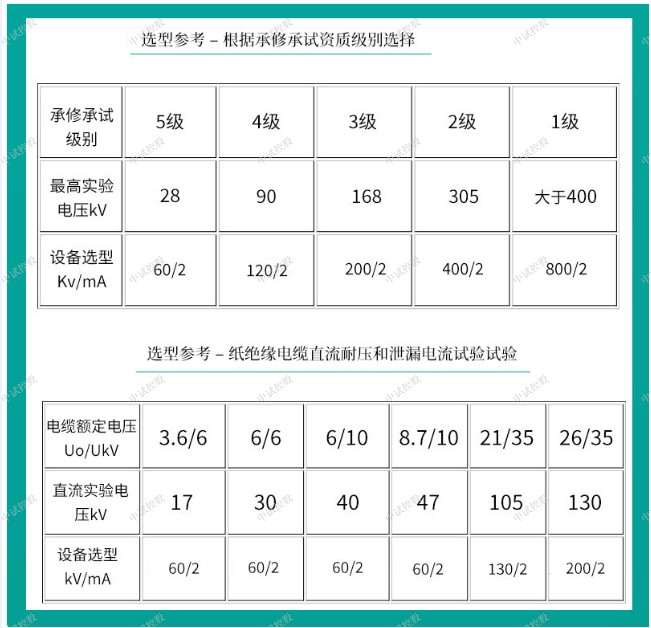

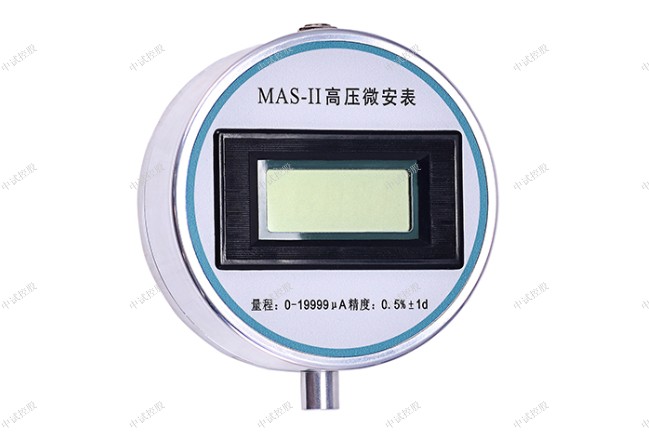

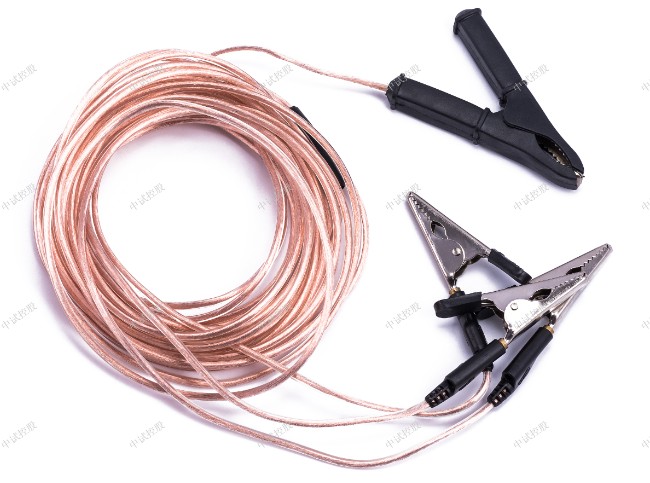

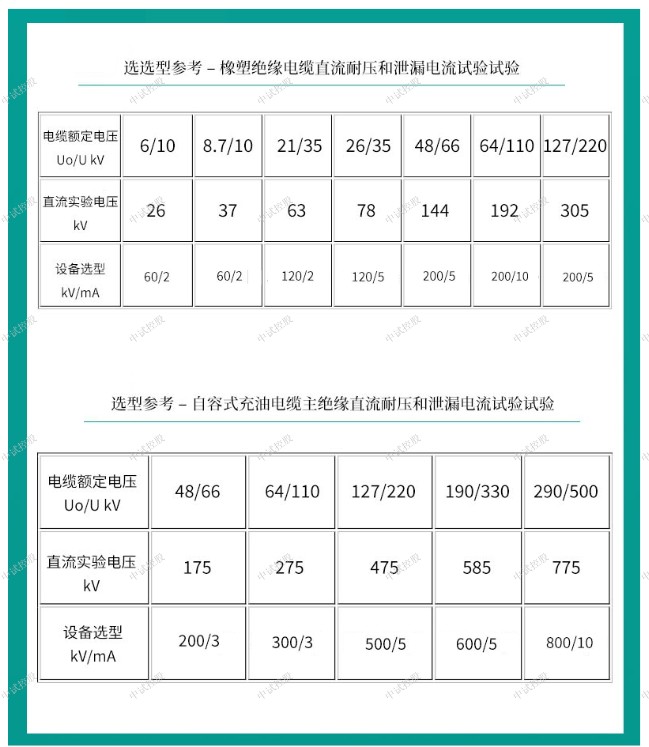

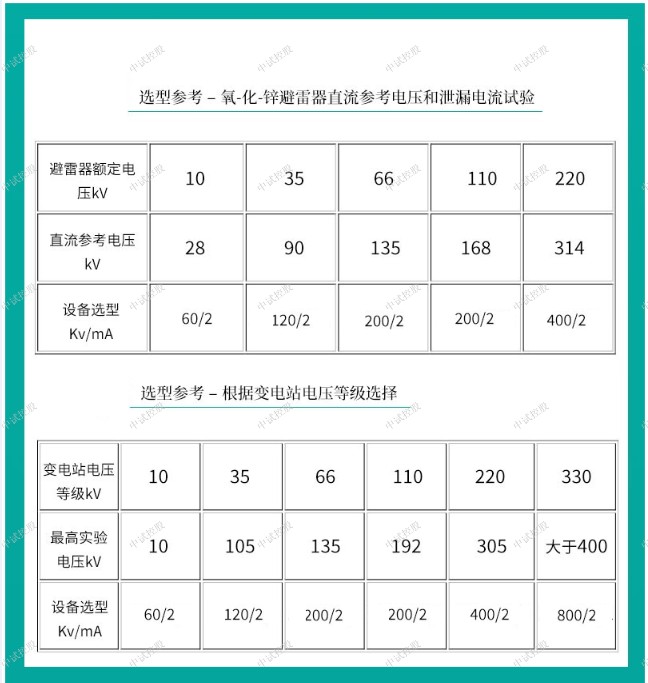

中試控股電力講解直流高壓發生器的選型原則:
直流高壓發生器廣泛適用于電力部門、工礦、冶金、鋼鐵等企業的動力試驗部門。
對氧化鋅避雷器、電力電纜、變壓器、發電機等高壓電氣設備進行直流高壓試驗。
是高壓試驗專業的重要設備,對于它的選型及使用應遵循以下原則：
選型時對生產廠家的要求
產品應通過型式試驗
產品應通過相關省份電力試驗研究院組織的入網考評,未進行考評省份可參其它省份的考評結果
產品應有企業標準,企業標準不得低于行業標準

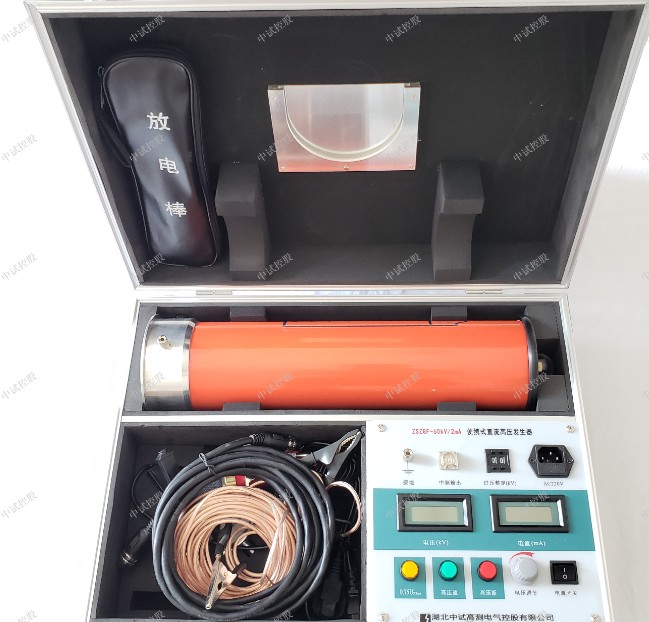

ZSZGF-120KV/5mA直流高壓發生器
適合電壓等級：10KV、35KV、110KV、220KV、300KV、400KV、500KV、750KV、800KV、1000KV
電流分類：2mA、3mA、5mA、10mA、20mA
參考標準：DL/T 474.2-2018，電力行業DL/T848.1-2004《高壓試驗裝置通用技術條件 第1部分：直流高壓發生器》ZSZGF-120KV/5mA直流高壓發生器是由中試控股研發生產，適用于電力試品測試，對氧化鋅避雷器、電力電纜、變壓器、發電機、電動機、斷路器/開關、開關柜、隔離開關、互感器、套管、支柱絕緣子、電抗器、母線、輸電線路、熔斷器、電容器、接觸器、配電箱、絕緣材質、變電站系統等高壓電氣設備進行直流耐壓試驗，行業處于領先水平！
中試控股始于1986年 ? 30多年專業制造 ? 國家電網.南方電網.內蒙電網.入圍合格供應商

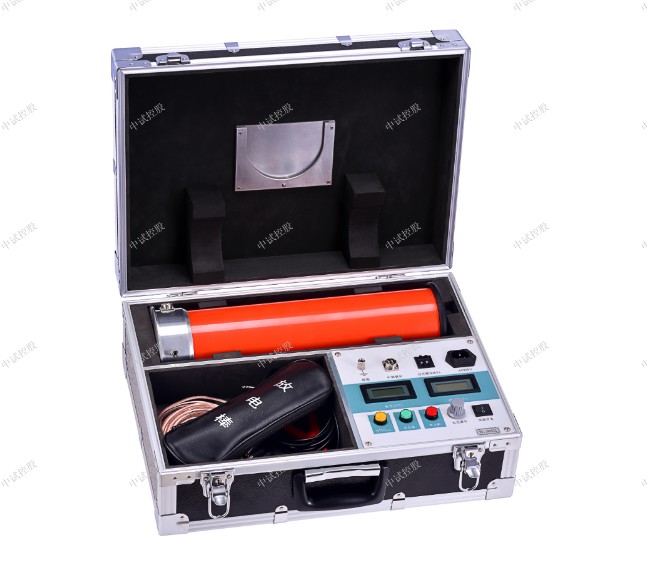

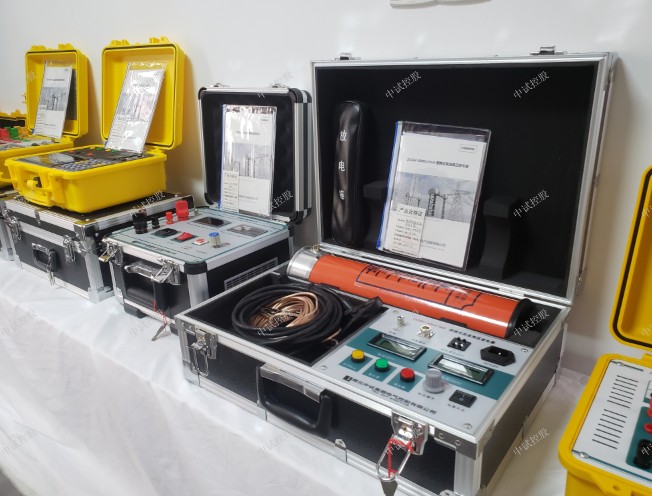

ZSZGF-120KV/5mA直流高壓發生器
ZSZGF-120KV/5mA直流高壓發生器
儀器功能
本儀器適用于電力、鐵路、化工、工礦、冶金、鋼鐵等部門對氧化鋅避雷器、磁吹避雷器、電力電纜、變壓器、發電機等設備進行直流耐壓試驗和泄漏試驗，亦可作靜電吸塵、噴涂等電源。
1.3 執行標準
1DL/T848.1-2004 高壓試驗裝置通用技術條件 第1部分：直流高壓發生器
2DL/T596-2005 電力設備預防性試驗規程
3GB11032-2010 交流無間隙金屬氧化物避雷器
4GB/T 16927.1-2011 高電壓試驗技術 第1部分：一般定義及試驗要求
5DL/T474.2-2006 現場絕緣實驗實施導則:直流高電壓試驗
6GB/T.311-2012 高壓輸變電設備的絕緣配合
1.4 儀器特征
1.輸出電壓穩定：采用高頻倍壓電路，應用最新PWM脈沖寬度調制技術和電壓電流雙閉環反饋技術，提高電源調整率和負載調整率，使電壓穩定度高，紋波小。全量程平滑調壓，輸出電壓精度高。主機電壓表直接顯示加載在負載上的電壓值，無需外加分壓器，接線操作簡單。電壓分辨率0.1kV，電流分辨率1uA。
2.保護全面：保護功能齊全，具有零位保護、過壓保護、過流保護、擊穿保護，保護電路選用納秒級專用傳感器，動作迅速可靠，有效保障人身及設備安全。
3.0.75U功能：增設智能高精度0.75U功能一鍵按鈕，按下此按鈕，電壓電流自動跳轉至0.75U狀態，利于氧化鋅避雷器的測試。
4.零起升壓：升壓電位器零起升壓，采用進口多圈電位器，升壓過程平穩，調節精度高。
5.過壓設定：過壓整定選用數字撥碼開關，操作簡單，并具有較高的整定精度。
6.一體式設計：選用一體式設計方案，主機和倍壓筒放置在一個機箱內。選用進口高頻高壓整流二極管，使倍壓筒體積小巧，提升整機效率，便于攜帶。
7.性能可靠：關鍵器件選用高性能進口元件，倍壓筒外表涂特種絕緣材料，電氣性能好、防潮能力強、無泄漏。
8.操作簡單：儀器界面各功能按鍵，布局合理，指示清晰，易學易用。
1.5 技術參數
規格
技術參數 120/5
額定電壓（kV） 120
額定電流（mA） 5
額定功率（W） 600
整機質量（kg） 10
整機體積（mm3） 565*390*190
倍壓筒高度（mm） 535
輸出電壓精度 ±(1.0%讀數±2個字)
輸出電流精度 ±(1.0%讀數±2個字)
紋波系數 ≤0.5%
工作方式 間斷使用，額定負載30分鐘
過載能力 空載電壓可超出額定電壓10%使用10分鐘
最大充電電流為1.25倍額定電流
電源 AC220V±10% 50HZ
工作環境 溫度： -10-40℃
相對濕度：室溫為25℃時不大于85%（無凝露）
海拔高度：1500米以下
ZSZGF-120KV/5mA直流高壓發生器直流高壓發生器具有多種保護功能，如：低壓過流、低壓過壓、高壓過流、高壓過壓、零位保護、不接地保護等。推動信號快速關斷保護在輸出端采用專用傳感器取樣，反應時間為納秒級，通過納秒級的光隔離元件和納秒級的模擬開關，全過程在2微秒內將功放電路的推動信號切斷，保證在輸出短路的情況下，不損壞功率器件。是指主要用于絕緣和漏電檢測中的高壓電源，高壓電源和高壓發生器已經沒有嚴格的區別。
ZSZGF-120KV/5mA直流高壓發生器
1、電源開關打開時，控制箱上的數顯表不亮
請檢查電源連線及所有保險管，保險管若有損壞時，請按保險管座旁標注的安培數更換新管。
2、若打開電源開關，數顯表亮，高壓顯示燈（綠）不亮，加不上高壓。
① 故障顯示"回零"燈亮
沒有回零位，請逆時針轉動高壓輸出調整鈕和微調旋鈕回到零位上至"回零"燈滅，即可加高壓。
② 故障顯示"其它"燈亮有兩種現象，
1、接地保護，
2、斷線保護
a. 可能接地線未接好，或地線不可靠接地。請接好可靠的地線，關閉電源，重新啟動。

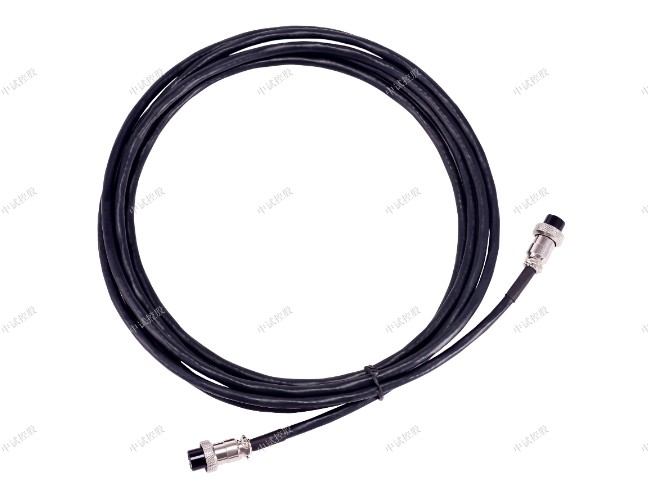

b.可能為連接控制箱與高壓塔的電纜未接好，接好電纜請關閉電源，重新啟動。或電纜線兩端焊接頭脫焊時會出現此故障,請焊好電纜兩端的焊頭，關閉電源，重新啟動。
C.可能控制箱內某一線頭脫焊斷開，請重新焊接好，關閉電源，重新啟動。
3、一切正常，但在未升到額定輸出電壓的 過程中保護
①故障顯示"過流"燈亮
a. 試品短路，或泄漏電流過大。
b. 大電容負載時，升壓過快。關閉電源，重新啟動，減慢升壓速度。
② 故障顯示"過壓"燈亮
過壓保護整定旋鈕未置于最大處，請順時針旋轉到最大處，關閉電源，重新啟動。
4、當試品高壓下發生短路時，由于短路電流大，有可能把所有的故障顯示燈均點亮，，這屬正常，請排除試品故障后重新啟動。
5、試品故障排除后，故障顯示燈依然亮，加不上高壓。
電源開關兼為故障保護重置開關，請關閉電源開關，重新啟動，即可升壓。
6、如發現電壓表數字波動很大時，請查連接電纜線兩頭航空插頭7腳屏蔽網頭和中心屏蔽線頭是否脫焊斷開，如斷開請焊接好。
中試控股電力講解直流高壓發生器保護的設定
采用中頻倍壓電路，應用PWM脈寬調制技術和大功率IGBT器件。
采用電壓大反饋，輸出電壓穩定度高，紋波系數≤3%。
全量程平滑調壓，電壓調節細度好調節精度≤1%，穩定度≤1.5%，電壓電流誤差±（1.5%±2個字），電流誤差±（1.5%±2個字）。
升壓電位器零起升壓。
0.75UDC1mA功能按鈕，方便氧化鋅避雷器試驗，精度±（2%±2個字）。
過壓保護采用拔碼設定，一目了然，誤差±2%。
倍壓采用新型材料，輕巧、堅固。外表涂特種絕緣材料，電氣性能好，防潮能力強。
ZGF產品符合DL/T848.1-2004技術要求，并經電力部電氣設備質量檢測測試中心型式試驗，嚴格執行企標出廠。
中試控股電力講解直流高壓發生器的選型原則:
直流高壓發生器廣泛適用于電力部門、工礦、冶金、鋼鐵等企業的動力試驗部門。
對氧化鋅避雷器、電力電纜、變壓器、發電機等高壓電氣設備進行直流高壓試驗。
是高壓試驗專業的重要設備,對于它的選型及使用應遵循以下原則：
選型時對生產廠家的要求
產品應通過型式試驗
產品應通過相關省份電力試驗研究院組織的入網考評,未進行考評省份可參其它省份的考評結果
產品應有企業標準,企業標準不得低于行業標準
ZSZGF-120KV/5mA直流高壓發生器在直流高壓發生器在行業內率先采用分節式結構，即既可用于高電壓等級，又能用于較低電壓等級，并保持其精度不變。以100/200kV/2mA分兩節為例，單節時可做100kV/2mA使用，可用于35kV及以下系統電氣設備直流高壓試驗，此時可保證測量的準確性避免大馬拉小車；兩節使用時可做200kV/2mA 使用.可用于220kV分節、110kV及以下氧化鋅避雷器直流試驗及交聯電纜的直流耐壓試驗。
增值服務
- 三年質保,一年包換,三個月試用
